Hướng dẫn sửa lỗi L01 DBNMKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DBNMKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1 (DISC ENABLE TRV-INV (M/C))

Lỗi L01 DBNMKA là gì?

L01 DBNMKA (DISC ENABLE TRV-INV (M/C)) là mã lỗi xuất hiện trên các dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi hệ thống phát hiện mạch tín hiệu cho phép hoạt động của biến tần di chuyển (Travel Enable Signal) bị hở mạch giữa Master Controller và Travel Inverter.

Tên đầy đủ của lỗi theo tài liệu kỹ thuật Komatsu:

L01 DBNMKA – DISC ENABLE TRV-INV (M/C)
Open Circuit of Travel Enable Signal (Master Controller System)

Đây là lỗi liên quan đến mạch điều khiển, không phải lỗi cơ khí. Nếu không xử lý kịp thời, xe có thể không di chuyển hoặc hoạt động không ổn định.

Hiện tượng khi xuất hiện lỗi L01 DBNMKA

Khi lỗi xảy ra, người vận hành có thể gặp các hiện tượng sau:

  • Màn hình hiển thị mã L01 DBNMKA
  • Xe không chạy hoặc không cho phép chạy
  • Travel Inverter không nhận tín hiệu Enable
  • Xe vẫn có thể bật nguồn nhưng không di chuyển
  • Đèn cảnh báo sáng

Điều kiện phát sinh lỗi

Theo tài liệu Komatsu:

Hệ thống sẽ ghi nhận lỗi khi:

  • Tín hiệu Travel Enable Signal ở trạng thái OFF
  • CAN Communication vẫn hoạt động bình thường
  • Tình trạng này kéo dài liên tục 60 giây

Lưu ý:

  • Lỗi không được kiểm tra trong 4 giây đầu sau khi bật khóa điện.
  • Có thể tạo lại lỗi bằng cách bật khóa ON và chờ khoảng 64 giây.

Nguyên nhân gây lỗi L01 DBNMKA

Theo tài liệu kỹ thuật, nguyên nhân được chia thành 3 nhóm.

1. Đứt dây điện hoặc tiếp xúc kém trên dây tín hiệu (nguyên nhân phổ biến nhất)

Bao gồm:

  • Đứt dây trong bó dây điện
  • Chuột cắn dây
  • Gãy dây trong ruột
  • Giắc cắm lỏng
  • Chân giắc bị oxy hóa
  • Chân cắm bị cong

Đây là nguyên nhân thường gặp nhất.

2. Hỏng Travel Inverter

Nếu toàn bộ dây dẫn và giắc cắm đều đạt tiêu chuẩn thì khả năng cao:

  • Travel Inverter bị lỗi bên trong.

Đây là lỗi nội bộ nên không thể sửa bằng đo kiểm thông thường.

3. Hỏng Master Controller

Nếu:

  • Dây dẫn tốt
  • Travel Inverter tốt

thì nguyên nhân còn lại là:

  • Master Controller bị hỏng mạch phát tín hiệu Enable.

Cách sửa lỗi L01 DBNMKA

Thực hiện theo đúng trình tự của tài liệu Komatsu.

Bước 1: Tắt nguồn xe

  • Chuyển khóa điện về OFF.
  • Kiểm tra đèn hệ thống đã tắt hoàn toàn.
  • Rút giắc pin (Battery Plug).
  • Chờ khoảng 10 phút để xả hết điện trong hệ thống.

Đây là bước bắt buộc nhằm đảm bảo an toàn trước khi đo điện trở.

Bước 2: Tháo các giắc kiểm tra

Tháo:

  • Giắc HC01
  • Giắc C01

Sau đó tiến hành đo điện trở trên phía giắc cái (female connector).

Bước 3: Đo điện trở dây tín hiệu

Kiểm tra thứ nhất

Đo giữa:

  • HC01 chân 33
  • C01 chân 21

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn:

  • Dây bị đứt
  • Tiếp xúc kém
  • Gãy dây trong bó dây

Cần sửa hoặc thay dây.

Kiểm tra thứ hai

Đo giữa:

  • C01 chân 81
  • HC01 chân 25 hoặc chân 26

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu vượt quá:

  • Dây mass bị hỏng
  • Dây GND tiếp xúc kém
  • Giắc cắm bị oxy hóa

Kiểm tra sơ đồ mạch

Theo sơ đồ điện của Komatsu:

Master Controller (C01)

  • Chân 21 → Travel Enable Signal

Kết nối đến

Travel Inverter (HC01)

  • Chân 33 → Enable Signal

Ngoài ra:

  • Chân 81 của Master Controller nối với:
    • HC01 chân 25
    • HC01 chân 26

để tạo đường GND (Isolate 0V).

Nếu một trong các đường này bị hở mạch sẽ phát sinh lỗi L01 DBNMKA.

Nếu dây điện đạt tiêu chuẩn nhưng vẫn báo lỗi?

Sau khi:

  • đo đúng điện trở,
  • dây dẫn tốt,
  • giắc cắm sạch,
  • không có hiện tượng đứt dây,

thì tiếp tục kiểm tra:

Travel Inverter

Nếu hỏng nội bộ:

  • thay Travel Inverter.

Master Controller

Nếu Inverter hoạt động bình thường:

  • thay Master Controller.

Theo tài liệu Komatsu, hai thiết bị này không có quy trình sửa chữa bên trong mà chỉ có thể thay thế.

Cách xóa lỗi L01 DBNMKA

Sau khi sửa chữa:

  1. Lắp lại toàn bộ giắc cắm.
  2. Cắm lại Battery Plug.
  3. Bật khóa điện.
  4. Khởi động xe.

Nếu nguyên nhân đã được xử lý, mã lỗi sẽ tự động biến mất.

Theo tài liệu:

Điều kiện Reset:

  • Tắt khóa điện (OFF)

hoặc

  • Chuyển xe sang chế độ sạc (Charging Mode).

Lưu ý khi sửa chữa

  • Không đo điện trở khi pin vẫn đang kết nối.
  • Không cắm hoặc rút giắc khi còn điện áp.
  • Luôn vệ sinh chân giắc trước khi lắp lại.
  • Kiểm tra kỹ các đoạn dây thường xuyên bị gập hoặc cọ sát vào khung xe.
  • Không thay Master Controller hoặc Travel Inverter khi chưa xác định chắc chắn dây dẫn đạt tiêu chuẩn.

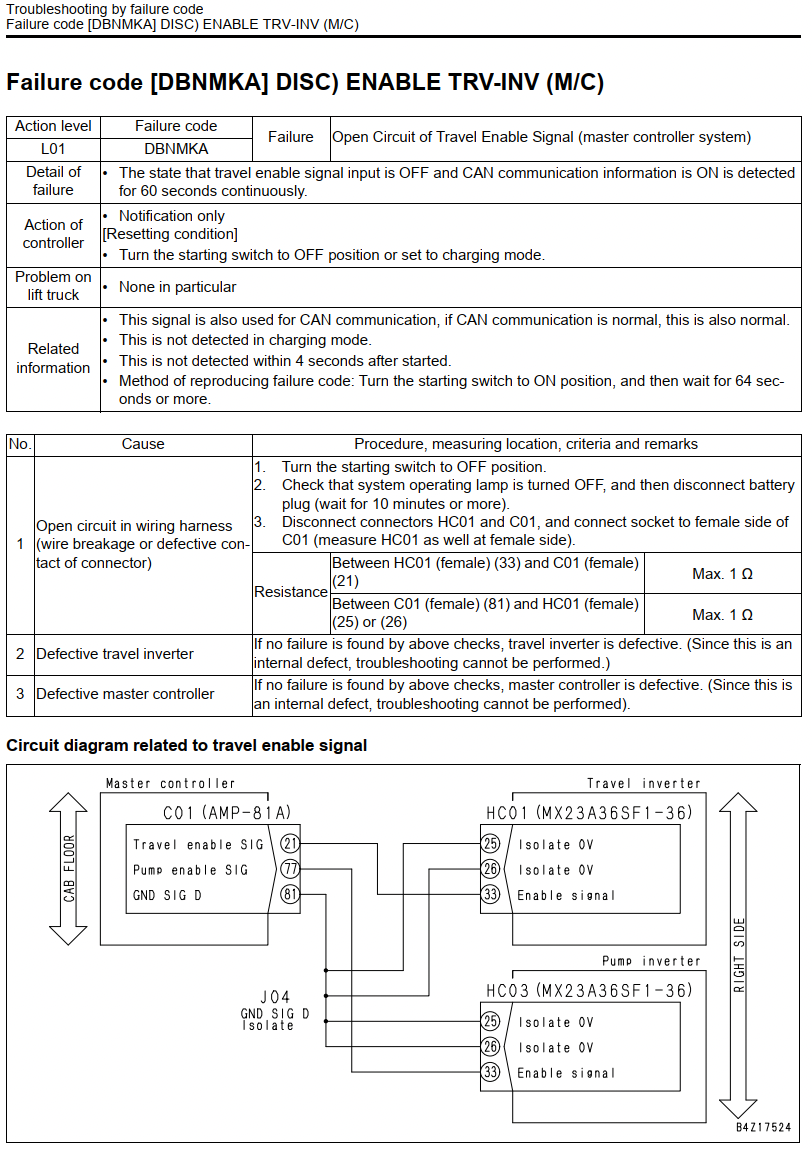

Sơ đồ hướng dẫn sửa lỗi L01 DBNMKA


Kết luận

L01 DBNMKA là lỗi hở mạch tín hiệu Travel Enable Signal giữa Master Controller và Travel Inverter trên các dòng xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn). Trong đa số trường hợp, nguyên nhân đến từ dây dẫn hoặc giắc cắm bị đứt, lỏng hoặc oxy hóa. Việc kiểm tra điện trở theo đúng tiêu chuẩn ≤ 1 Ω giữa các chân quy định sẽ giúp xác định nhanh vị trí hư hỏng. Nếu hệ thống dây điện hoàn toàn bình thường nhưng lỗi vẫn còn, cần kiểm tra và thay thế Travel Inverter hoặc Master Controller theo hướng dẫn của nhà sản xuất.
