L01 DBNMKB Komatsu FE25-1, FE25H-1, FE30-1 | Hướng Dẫn Sửa Lỗi Travel Enable Signal

L01 DBNMKB Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên Nhân, Cách Kiểm Tra Và Hướng Dẫn Sửa Lỗi Chi Tiết

L01 DBNMKB là một mã lỗi xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Lỗi này liên quan đến tín hiệu kích hoạt biến tần di chuyển (Travel Enable Signal) giữa bộ điều khiển trung tâm (Master Controller) và biến tần di chuyển (Travel Inverter).

Nếu không xử lý kịp thời, xe có thể không hoạt động bình thường hoặc phát sinh lỗi giao tiếp CAN. Dưới đây là hướng dẫn kiểm tra và sửa chữa theo đúng tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L01 DBNMKB

Mã lỗi: L01 DBNMKB
Tên lỗi đầy đủ: Ground Fault of Travel Enable Signal (Master Controller System)
Dòng xe áp dụng:
- Komatsu FE25-1
- Komatsu FE25H-1
- Komatsu FE30-1

Mức cảnh báo: L01

Ý nghĩa lỗi L01 DBNMKB

Master Controller phát hiện:

Tín hiệu Travel Enable Signal đang ở trạng thái ON.
Nhưng dữ liệu truyền thông CAN Communication lại ở trạng thái OFF.
Hiện tượng này kéo dài liên tục 60 giây.

Khi điều kiện trên xảy ra, hệ thống sẽ ghi nhận lỗi L01 DBNMKB.

Hiện tượng khi xe báo lỗi L01 DBNMKB

Người vận hành có thể gặp các hiện tượng sau:

Xe báo lỗi trên màn hình.
Xe có thể không cho phép chạy.
Có thể mất tín hiệu điều khiển biến tần di chuyển.
Một số chức năng hoạt động không ổn định.
Đèn cảnh báo sáng.

Theo tài liệu của Komatsu, lỗi này chỉ mang tính thông báo, không gây hỏng ngay lập tức nhưng cần kiểm tra để tránh phát sinh lỗi nghiêm trọng hơn.

Điều kiện phát sinh lỗi

Lỗi được ghi nhận khi:

Travel Enable Signal = ON
CAN Communication = OFF
Duy trì liên tục trong 60 giây.

Ngoài ra:

Không phát hiện lỗi khi xe đang ở chế độ sạc.
Không phát hiện trong 4 giây đầu sau khi bật khóa điện.

Nguyên nhân gây lỗi L01 DBNMKB

Theo tài liệu kỹ thuật của Komatsu, có 3 nguyên nhân chính.

1. Chập dây điện trong hệ thống dây dẫn (Wiring Harness)

Đây là nguyên nhân thường gặp nhất.

Có thể do:

Dây Enable Signal bị chạm mass.
Dây bị đứt ngầm.
Dây bị cọ xát với khung xe.
Giắc cắm bị oxy hóa.
Hơi ẩm xâm nhập vào giắc nối.

2. Hỏng Travel Inverter

Nếu hệ thống dây dẫn hoàn toàn bình thường nhưng biến tần di chuyển bị lỗi nội bộ thì sẽ xuất hiện mã lỗi L01 DBNMKB.

Do lỗi nằm trong phần cứng của biến tần nên không thể sửa chữa bằng các bước chẩn đoán thông thường, thường phải thay thế hoặc gửi sửa chữa chuyên sâu.

3. Hỏng Master Controller

Nếu:

Dây điện tốt.
Travel Inverter tốt.

thì nguyên nhân còn lại là Master Controller bị lỗi nội bộ.

Trong trường hợp này, Komatsu khuyến cáo thay thế hoặc kiểm tra bằng bộ điều khiển khác để xác nhận.

Quy trình kiểm tra và sửa lỗi L01 DBNMKB

Bước 1: Tắt nguồn xe

Đưa khóa điện về vị trí OFF.

Bước 2: Chờ hệ thống xả điện

Đợi đèn báo nguồn trên bảng điều khiển tắt hoàn toàn.

Sau đó:

Rút giắc pin.
Chờ tối thiểu 10 phút.

Việc này giúp xả hết điện áp còn lưu trong biến tần.

Bước 3: Tháo các giắc kết nối

Tháo:

Giắc HC01
Giắc C01

Sau đó cắm đầu đo vào phía giắc cái C01 để tiến hành kiểm tra.

Bước 4: Đo điện trở kiểm tra chạm mass

Đo điện trở giữa:

Chân C02 (Female) số 21
Chân số 81

Giá trị tiêu chuẩn:

≥ 1 MΩ

Kết quả đánh giá

Nếu điện trở ≥ 1 MΩ

Dây điện bình thường.
Không bị chạm mass.

Nếu điện trở < 1 MΩ

Hệ thống dây đang bị:

Chạm mass.
Hỏng lớp cách điện.
Đứt dây bên trong.
Chập dây.

Cần kiểm tra và sửa chữa hoặc thay thế dây dẫn.

Kiểm tra Travel Inverter

Nếu dây điện đạt tiêu chuẩn nhưng lỗi vẫn còn:

Kiểm tra nguồn cấp cho biến tần.
Kiểm tra các giắc HC01.
Kiểm tra tín hiệu Enable.

Nếu không phát hiện bất thường:

=> Kết luận Travel Inverter bị lỗi nội bộ.

Theo tài liệu Komatsu:

Không thể sửa chữa bằng quy trình kiểm tra thông thường.

Kiểm tra Master Controller

Nếu:

Wiring Harness đạt yêu cầu.
Travel Inverter hoạt động bình thường.

thì tiến hành:

Kiểm tra nguồn cấp.
Kiểm tra tín hiệu điều khiển.
Thử thay Master Controller khác để xác nhận.

Nếu lỗi biến mất sau khi thay bộ điều khiển thì cần thay Master Controller mới.

Điều kiện xóa lỗi

Sau khi sửa chữa:

Tắt khóa điện về OFF.

Hoặc:

Đưa xe sang chế độ sạc.

Khởi động lại xe để kiểm tra xem mã lỗi còn xuất hiện hay không.

Những lưu ý quan trọng

Theo tài liệu Komatsu:

Tín hiệu Travel Enable cũng được sử dụng cho truyền thông CAN.
Nếu truyền thông CAN bình thường thì tín hiệu này cũng được xem là bình thường.
Không kiểm tra lỗi khi xe đang sạc.
Không ghi nhận lỗi trong 4 giây đầu sau khi bật khóa.
Muốn tái tạo lỗi để kiểm tra, bật khóa điện ON và chờ từ 64 giây trở lên.

Kinh nghiệm thực tế khi sửa lỗi L01 DBNMKB

Đối với các xe Komatsu FE25-1, FE25H-1 và FE30-1 đã sử dụng nhiều năm, nguyên nhân phổ biến nhất thường là:

Dây tín hiệu bị cọ xát vào khung xe.
Giắc HC01 bị oxy hóa.
Giắc C01 tiếp xúc kém.
Hơi ẩm xâm nhập vào giắc nối.
Dây tín hiệu Enable bị chập mass.

Chỉ sau khi đã kiểm tra kỹ toàn bộ hệ thống dây dẫn mới nên kết luận hỏng Travel Inverter hoặc Master Controller, vì chi phí thay thế các bộ phận này khá cao.

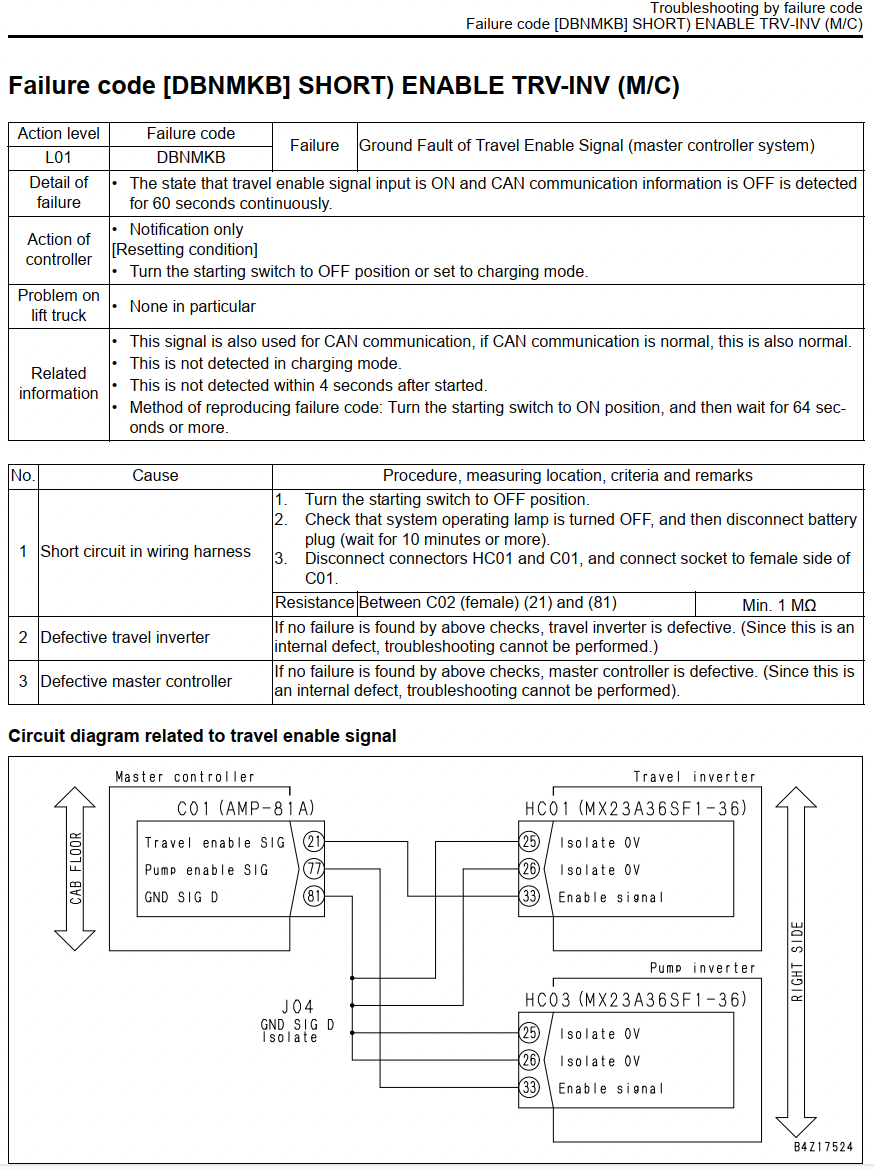

Sơ đồ sửa lỗi L01 DBNMKB theo tài liệu kỹ thuật Komatsu

Kết luận

Lỗi L01 DBNMKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến Ground Fault of Travel Enable Signal (Master Controller System). Nguyên nhân chủ yếu đến từ chập dây tín hiệu Travel Enable, ngoài ra cũng có thể do Travel Inverter hoặc Master Controller bị lỗi.

Việc sửa chữa cần thực hiện theo đúng quy trình của Komatsu: ngắt nguồn, kiểm tra dây dẫn, đo điện trở cách điện (đạt tối thiểu 1 MΩ giữa chân 21 và 81), sau đó mới kiểm tra biến tần và bộ điều khiển trung tâm. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
