L01 DBNNKA Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa lỗi DISC ENABLE PMP-INV (M/C)

Hướng dẫn sửa lỗi L01 DBNNKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 – DISC ENABLE PMP-INV (M/C)

Lỗi L01 DBNNKA là một trong những lỗi liên quan đến tín hiệu điều khiển giữa Master Controller (M/C) và Pump Inverter (biến tần bơm thủy lực) trên các dòng xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Khi lỗi này xuất hiện, hệ thống sẽ cảnh báo do tín hiệu Lift Enable Signal bị hở mạch hoặc mất kết nối trong thời gian dài.

Bài viết dưới đây hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa lỗi L01 DBNNKA theo đúng tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L01 DBNNKA

  • Mã lỗi: L01 DBNNKA
  • Tên lỗi đầy đủ: DISC ENABLE PMP-INV (M/C)
  • Dòng xe áp dụng:
    • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa lỗi L01 DBNNKA

Lỗi L01 DBNNKA cho biết:

Open Circuit of Lift Enable Signal (Master Controller System)

Nghĩa là:

Mạch tín hiệu kích hoạt nâng (Lift Enable Signal) từ Master Controller đến Pump Inverter đang bị hở mạch hoặc mất tín hiệu.

Master Controller gửi tín hiệu Enable đến biến tần điều khiển motor bơm thủy lực. Nếu tín hiệu này bị mất liên tục, ECU sẽ ghi nhận lỗi.

Điều kiện xuất hiện lỗi

Theo tài liệu Komatsu:

Lỗi được phát hiện khi:

  • Load Handling Enable Signal = OFF
  • CAN Communication = ON
  • Trạng thái trên kéo dài liên tục 60 giây

Nói cách khác:

  • CAN vẫn giao tiếp bình thường.
  • Nhưng tín hiệu Enable điều khiển biến tần bơm không tồn tại.

Hiện tượng khi xe báo lỗi L01 DBNNKA

Người vận hành có thể gặp các hiện tượng:

  • Xe vẫn khởi động bình thường.
  • Không nâng được càng.
  • Hệ thống thủy lực không hoạt động.
  • Màn hình hiển thị lỗi L01 DBNNKA.
  • Đèn cảnh báo sáng.

Trong nhiều trường hợp xe vẫn chạy di chuyển nhưng chức năng nâng bị vô hiệu hóa.

Nguyên nhân gây lỗi L01 DBNNKA

Theo tài liệu kỹ thuật Komatsu, lỗi có thể do 3 nguyên nhân chính.

1. Hở mạch dây điện hoặc giắc cắm (Nguyên nhân phổ biến nhất)

Bao gồm:

  • Đứt dây tín hiệu
  • Oxy hóa chân giắc
  • Chân giắc lỏng
  • Giắc cắm tiếp xúc kém
  • Dây bị cọ sát gây đứt ngầm

Đây là nguyên nhân xảy ra nhiều nhất trong thực tế.

2. Hỏng Pump Inverter

Nếu toàn bộ dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì có khả năng:

  • Pump Inverter bị lỗi mạch Enable
  • Hỏng phần cứng bên trong biến tần

Đây là lỗi nội bộ nên không thể sửa bằng phương pháp kiểm tra thông thường.

3. Hỏng Master Controller

Nếu:

  • Dây dẫn tốt
  • Pump Inverter tốt

thì nguyên nhân còn lại là:

  • Master Controller không xuất tín hiệu Enable.

Quy trình kiểm tra và sửa lỗi L01 DBNNKA

Bước 1: Tắt nguồn xe

Đưa khóa điện về vị trí OFF.

Bước 2: Ngắt nguồn pin

Xác nhận:

  • Đèn vận hành đã tắt.
  • Rút giắc pin.

Sau đó chờ tối thiểu:

10 phút

để xả hết điện trong hệ thống.

Bước 3: Tháo các giắc kiểm tra

Ngắt kết nối:

  • Giắc C01
  • Giắc C03

Sau đó đo điện trở tại phía giắc cái theo hướng dẫn của Komatsu.

Kiểm tra điện trở dây tín hiệu

Kiểm tra thứ nhất

Đo giữa:

  • HC03 chân 33
  • C01 chân 77

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu lớn hơn:

  • Có thể đứt dây
  • Tiếp xúc kém
  • Oxy hóa chân giắc

Kiểm tra thứ hai

Đo giữa:

  • C01 chân 81
  • HC03 chân 25
  • hoặc HC03 chân 26

Tiêu chuẩn:

≤ 1 Ω

Nếu vượt quá:

  • Kiểm tra lại toàn bộ dây mass.
  • Kiểm tra giắc nối.
  • Kiểm tra điểm nối J04.

Kiểm tra sơ đồ tín hiệu

Theo sơ đồ mạch:

Master Controller (C01)

↓

Pump Enable Signal

↓

HC03 chân 33

↓

Pump Inverter

Ngoài tín hiệu Enable còn có:

  • Isolate 0V
  • GND SIG D

Nếu một trong các đường này bị đứt thì đều có thể phát sinh lỗi L01 DBNNKA.

Nếu dây dẫn đạt tiêu chuẩn nhưng vẫn báo lỗi

Theo tài liệu Komatsu:

Trường hợp 1

Nếu dây điện hoàn toàn bình thường:

=> Pump Inverter bị lỗi.

Do đây là lỗi phần cứng bên trong nên Komatsu không cung cấp quy trình sửa chữa chi tiết.

Giải pháp:

  • Thay Pump Inverter.
  • Hoặc thử bằng biến tần tốt để xác nhận.

Trường hợp 2

Nếu Pump Inverter hoạt động bình thường:

=> Master Controller bị lỗi.

Giải pháp:

  • Kiểm tra tín hiệu Enable bằng thiết bị chuyên dụng.
  • Thay Master Controller nếu xác định không xuất tín hiệu.

Sau khi sửa chữa

Sau khi xử lý:

  • Lắp lại toàn bộ giắc.
  • Cắm pin.
  • Bật khóa ON.
  • Khởi động xe.

Nếu lỗi đã được khắc phục:

  • Mã lỗi sẽ tự xóa sau khi khởi động lại.
  • Hoặc tắt khóa điện/chuyển xe sang chế độ sạc theo điều kiện reset của Komatsu.

Một số lưu ý khi sửa lỗi L01 DBNNKA

  • Không thay Pump Inverter khi chưa đo dây dẫn.
  • Luôn kiểm tra giắc cắm trước khi thay thế linh kiện.
  • Chỉ đo điện trở khi đã ngắt hoàn toàn nguồn pin.
  • Kiểm tra kỹ các chân giắc C01, HC03 và điểm nối J04 vì đây là các vị trí thường xảy ra lỗi tiếp xúc.

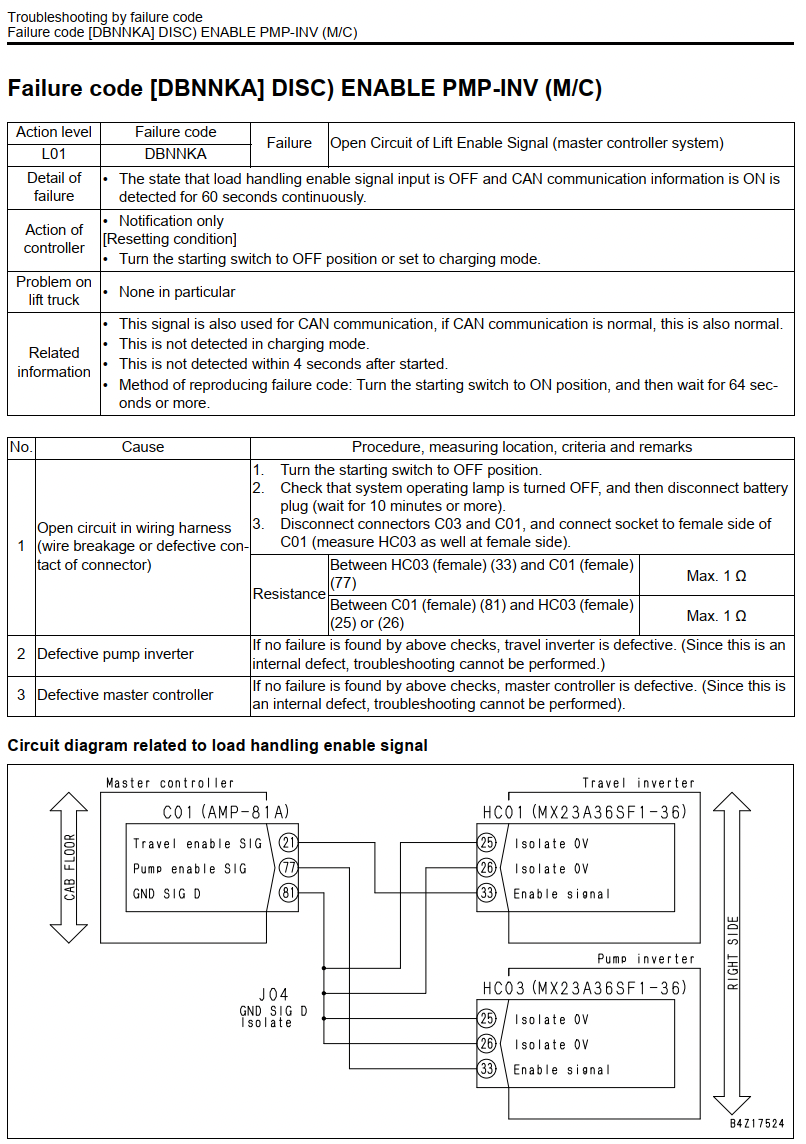

Sơ đồ sửa lỗi L01 DBNNKA theo tài liệu kỹ thuật Komatsu


Kết luận

Lỗi L01 DBNNKA – DISC ENABLE PMP-INV (M/C) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch tín hiệu Lift Enable giữa Master Controller và Pump Inverter. Trong đa số trường hợp, nguyên nhân đến từ dây điện hoặc giắc cắm bị hở mạch, vì vậy cần ưu tiên kiểm tra hệ thống dây dẫn trước khi thay thế các bộ điều khiển có giá trị cao như Pump Inverter hoặc Master Controller. Việc thực hiện đúng quy trình kiểm tra theo tài liệu kỹ thuật sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh phát sinh chi phí không cần thiết.
