L01 DBNNKB xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân và hướng dẫn sửa lỗi chi tiết

L01 DBNNKB là mã lỗi liên quan đến Ground Fault of Lift Enable Signal (Master Controller System) trên xe nâng điện Komatsu. Lỗi này xuất hiện khi bộ điều khiển chính (Master Controller) phát hiện tín hiệu Pump Enable (Lift Enable Signal) bị chạm mass (Ground Fault) hoặc bất thường trong quá trình giao tiếp với biến tần bơm thủy lực (Pump Inverter).

Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra và sửa lỗi L01 DBNNKB theo đúng tài liệu kỹ thuật của Komatsu, áp dụng cho các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Thông tin mã lỗi L01 DBNNKB

Lỗi L01 DBNNKB là gì?

Master Controller luôn gửi tín hiệu Pump Enable Signal đến biến tần bơm thủy lực để cho phép hệ thống nâng hoạt động.

Nếu tín hiệu này:

• bị chạm mass
• mất tín hiệu
• hoặc CAN Communication không nhận được thông tin trong thời gian quy định

Master Controller sẽ ghi nhận lỗi:

L01 DBNNKB – Ground Fault of Lift Enable Signal

Theo tài liệu Komatsu:

Khi tín hiệu Travel Enable đang ở trạng thái ON nhưng thông tin CAN Communication ở trạng thái OFF liên tục trong 60 giây, bộ điều khiển sẽ phát sinh lỗi.

Điều kiện phát sinh lỗi

Lỗi được ghi nhận khi:

• Travel Enable Signal = ON
• CAN Communication = OFF
• Thời gian kéo dài liên tục 60 giây

Lưu ý:

• Lỗi không được kiểm tra trong 4 giây đầu sau khi bật khóa điện.
• Có thể tái hiện lỗi bằng cách:
  • bật khóa điện ON
  • chờ khoảng 64 giây.

Hiện tượng khi xe báo lỗi L01 DBNNKB

Theo tài liệu Komatsu:

• Chỉ hiển thị cảnh báo.
• Xe hầu như không có hiện tượng bất thường rõ rệt.
• Hệ thống nâng có thể hoạt động không ổn định nếu lỗi kéo dài.
• Đèn cảnh báo xuất hiện trên màn hình.

Nguyên nhân gây lỗi L01 DBNNKB

Theo tài liệu sửa chữa Komatsu, có 3 nguyên nhân chính.

1. Chập dây tín hiệu (Wiring Harness Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra do:

• dây bị cọ sát vào khung xe
• dây bị kẹp
• dây bị đứt ngầm
• nước vào giắc
• oxy hóa chân cắm

Đường dây cần kiểm tra:

• Master Controller
• Connector C01
• Connector HC03
• Pump Inverter

2. Pump Inverter bị hỏng

Nếu toàn bộ dây dẫn đạt yêu cầu nhưng lỗi vẫn còn thì khả năng cao:

• mạch Enable Signal bên trong Pump Inverter bị hỏng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của biến tần nên không thể sửa chữa bằng quy trình kiểm tra thông thường.

3. Master Controller bị lỗi

Nếu:

• dây điện tốt
• Pump Inverter hoạt động bình thường

thì nguyên nhân cuối cùng là:

• Master Controller bị lỗi phần cứng.

Quy trình kiểm tra và sửa lỗi L01 DBNNKB

Bước 1: Tắt khóa điện

Đưa khóa điện về vị trí:

OFF

Bước 2: Ngắt nguồn ắc quy

Kiểm tra:

• đèn System Operation đã tắt hoàn toàn.

Sau đó:

• tháo Battery Plug
• chờ tối thiểu 10 phút để xả điện trong hệ thống.

Bước 3: Tháo giắc kết nối

Tháo:

• HC03
• C01

Sau đó kiểm tra dây tại:

C01 (Female)

Bước 4: Đo điện trở

Theo tài liệu Komatsu:

Đo điện trở giữa:

• C01 chân 77
• C01 chân 81

Tiêu chuẩn:

≥ 1 MΩ

Kết quả kiểm tra

Trường hợp 1

Điện trở:

≥ 1 MΩ

⇒ Dây dẫn bình thường.

Tiếp tục kiểm tra Pump Inverter.

Trường hợp 2

Điện trở:

< 1 MΩ

⇒ Có hiện tượng:

• chạm mass
• chập dây
• hỏng dây điện

Khắc phục:

• sửa dây
• thay dây
• vệ sinh giắc cắm
• xử lý oxy hóa.

Kiểm tra Pump Inverter

Nếu dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn còn:

Kiểm tra:

• nguồn cấp
• CAN Communication
• tín hiệu Enable

Nếu không phát hiện bất thường:

→ Thay Pump Inverter.

Kiểm tra Master Controller

Nếu:

• dây đạt chuẩn
• Pump Inverter bình thường

thì cần kiểm tra Master Controller.

Theo tài liệu Komatsu:

Đây là lỗi phần cứng nội bộ nên thông thường sẽ phải thay thế bộ điều khiển.

Các giắc kết nối liên quan

Theo sơ đồ mạch:

Master Controller

Connector:

• C01

Các chân:

• Pin 21
• Pin 77
• Pin 81

Pump Inverter

Connector:

HC03

Các chân:

• Pin 25
• Pin 26
• Pin 33

Tóm tắt quy trình xử lý

1. Tắt khóa điện.
2. Ngắt Battery Plug và chờ tối thiểu 10 phút.
3. Tháo giắc C01 và HC03.
4. Đo điện trở giữa chân 77 và 81 của C01.
5. Nếu điện trở nhỏ hơn 1 MΩ, sửa chữa hoặc thay thế dây dẫn.
6. Nếu dây dẫn đạt yêu cầu, kiểm tra và thay Pump Inverter nếu cần.
7. Nếu vẫn không khắc phục được, kiểm tra hoặc thay Master Controller.

Cách phòng tránh lỗi L01 DBNNKB

Để hạn chế lỗi xuất hiện trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1, nên:

• Kiểm tra định kỳ toàn bộ dây tín hiệu giữa Master Controller và Pump Inverter.
• Vệ sinh các giắc C01, HC03 để tránh oxy hóa.
• Không để nước hoặc dầu thủy lực xâm nhập vào các đầu nối điện.
• Kiểm tra độ chắc chắn của dây điện sau mỗi lần bảo dưỡng.
• Sử dụng đúng điện áp và quy trình khởi động theo hướng dẫn của nhà sản xuất.

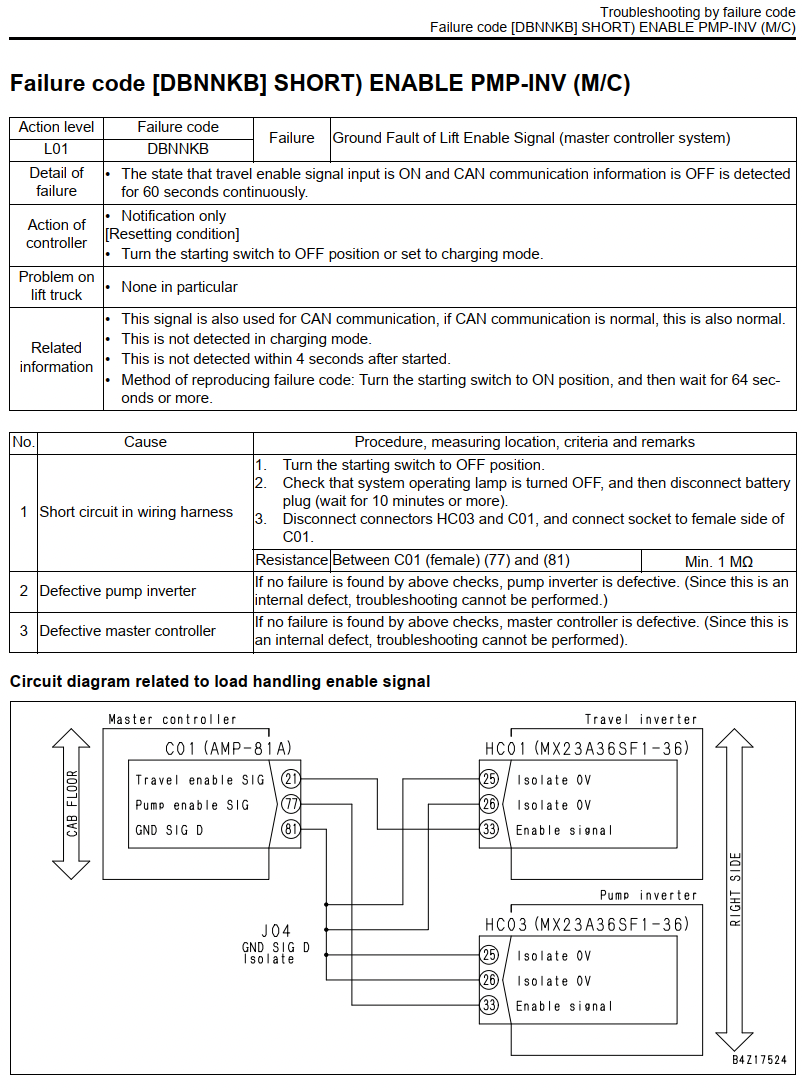

Sơ đồ sửa lỗi L01 DBNNKB theo tài liệu kỹ thuật Komatsu

Kết luận

Lỗi L01 DBNNKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến Ground Fault of Lift Enable Signal (Master Controller System). Trong đa số trường hợp, nguyên nhân đến từ dây tín hiệu bị chạm mass hoặc hư hỏng. Quy trình xử lý nên bắt đầu bằng việc kiểm tra hệ thống dây điện và đo điện trở theo tiêu chuẩn ≥ 1 MΩgiữa chân 77 và 81 của giắc C01. Nếu dây dẫn đạt yêu cầu, tiếp tục kiểm tra Pump Inverter và cuối cùng là Master Controller.
