Hướng dẫn sửa lỗi L01 DBNTKA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L01 DBNTKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Mã lỗi L01 DBNTKA là một trong những lỗi thuộc hệ thống Master Controller trên dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Lỗi này liên quan trực tiếp đến mạch tín hiệu khóa điện (Key Signal) và thường xuất hiện khi bộ điều khiển phát hiện hai tín hiệu ACC của khóa điện không đồng nhất trong thời gian dài.

Mặc dù xe vẫn có thể hoạt động bình thường trong nhiều trường hợp, người vận hành không nên bỏ qua mã lỗi này vì nó có thể là dấu hiệu của dây điện bị đứt ngầm, chân giắc tiếp xúc kém hoặc bộ điều khiển trung tâm bắt đầu gặp sự cố.

Bài viết dưới đây hướng dẫn chi tiết cách kiểm tra và sửa chữa L01 DBNTKA theo đúng tài liệu Service Manual của Komatsu.

Lỗi L01 DBNTKA là gì?

Thông tin mã lỗi

Action Level: L01
Failure Code: DBNTKA
Tên đầy đủ: L01 DBNTKA – DISC Key Signal
Ý nghĩa lỗi:
Hở mạch tín hiệu khóa điện (Key Signal Open Circuit) trong hệ thống Master Controller.

Master Controller liên tục giám sát hai tín hiệu Key ACC1 và Key ACC2.

Nếu hai tín hiệu này không giống nhau liên tục trong 60 giây, bộ điều khiển sẽ ghi nhận mã lỗi L01 DBNTKA.

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật Komatsu:

Hai tín hiệu Key ACC1 và Key ACC2
Khác trạng thái liên tục trong 60 giây
Master Controller sẽ lưu mã lỗi DBNTKA.

Xe có còn hoạt động không?

Có.

Theo tài liệu của Komatsu:

Đây chỉ là lỗi Notification Only
Xe vẫn hoạt động bình thường.
Không ảnh hưởng trực tiếp đến chức năng nâng hạ hoặc di chuyển.

Nguyên nhân là hệ thống sử dụng 2 tín hiệu Key theo logic OR, nên chỉ cần còn một tín hiệu hoạt động thì xe vẫn vận hành.

Tuy nhiên, nếu không sửa sớm thì sau này khi tín hiệu còn lại tiếp tục mất sẽ khiến xe không thể khởi động.

Nguyên nhân gây lỗi L01 DBNTKA

1. Đứt dây trong bó dây điện (Wiring Harness)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

dây bị đứt ngầm
dây bị cọ xát vào khung xe
oxy hóa đầu cos
gãy lõi đồng
dây bị chuột cắn

2. Giắc cắm tiếp xúc kém

Các đầu nối:

Connector C01
Connector S01

có thể bị:

lỏng chân
oxy hóa
cong chân cắm
tiếp xúc không ổn định

3. Master Controller hỏng

Nếu toàn bộ hệ thống dây dẫn đều đạt tiêu chuẩn nhưng lỗi vẫn tồn tại thì rất có thể:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ nên không thể sửa chữa bằng phương pháp kiểm tra thông thường.

Triệu chứng nhận biết

Người vận hành có thể thấy:

Hiển thị mã lỗi L01 DBNTKA
Xe vẫn khởi động bình thường
Xe vẫn lái được
Xe vẫn nâng hạ được
Không có hiện tượng bất thường rõ ràng

Dụng cụ cần chuẩn bị

Đồng hồ VOM
T-adapter Komatsu
Bộ socket kiểm tra
Dụng cụ tháo giắc điện

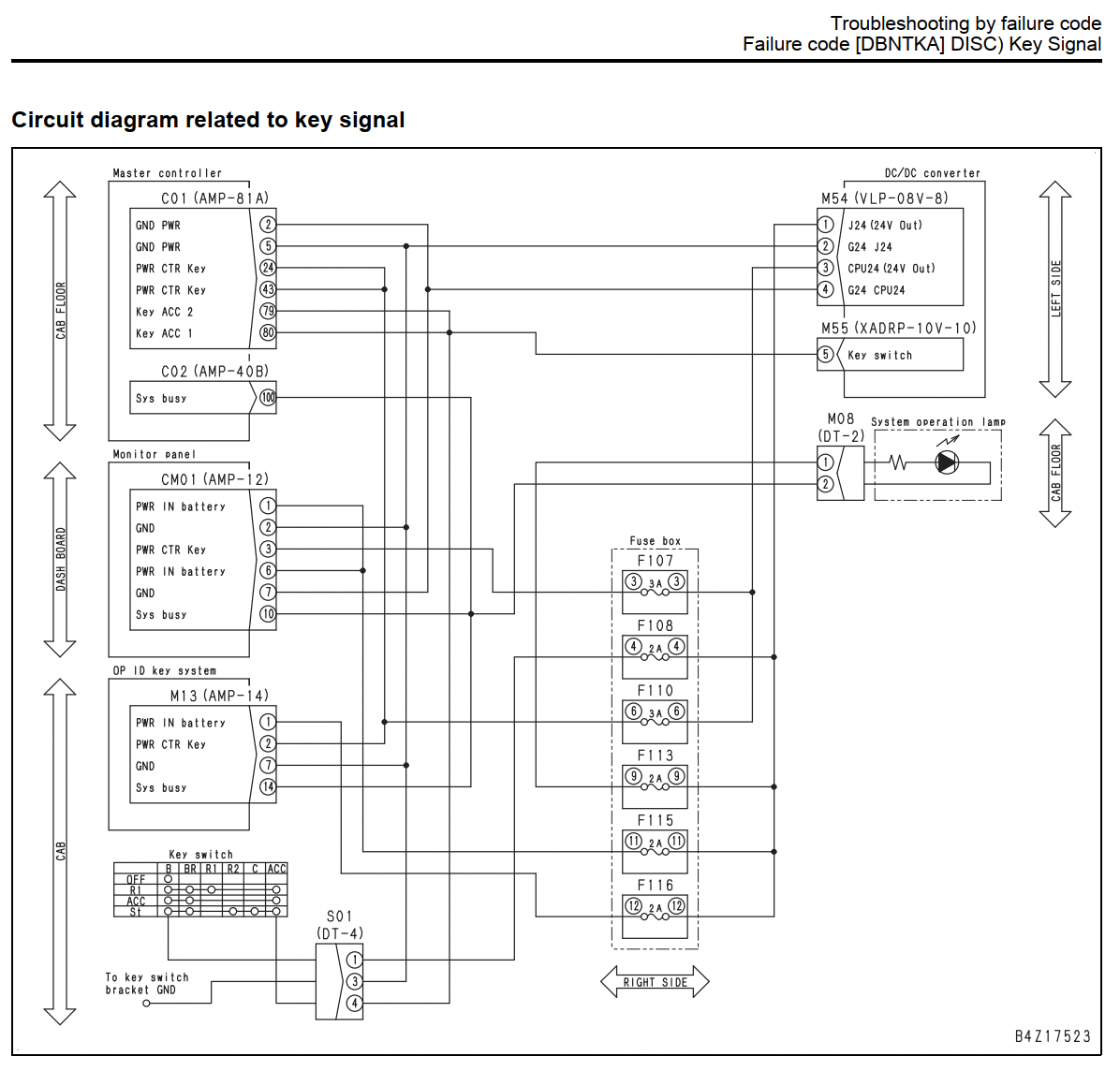

Sơ đồ mạch điện Komatsu FE25-1 / FE30-1

Quy trình kiểm tra và sửa lỗi L01 DBNTKA

Bước 1. Tắt khóa điện

Chuyển khóa điện về vị trí:

OFF

Bước 2. Ngắt nguồn pin

Kiểm tra:

Đèn System Operation Lamp đã tắt hoàn toàn.

Sau đó:

tháo Battery Plug.

Điều này giúp đảm bảo an toàn trước khi đo điện trở.

Bước 3. Tháo giắc C01

Ngắt:

Connector C01

Sau đó:

gắn socket kiểm tra vào phía đầu cái (Female).

Bước 4. Tháo giắc S01

Ngắt:

Connector S01

Sau đó:

gắn T-Adapter vào phía Female.

Bước 5. Đo điện trở dây Key Signal

Theo tài liệu Komatsu cần đo hai đường tín hiệu sau.

Đường tín hiệu thứ nhất

Đo điện trở giữa:

S01 (Female) chân 4
C01 (Female) chân 79

Giá trị tiêu chuẩn:

≤ 1 Ω

Đường tín hiệu thứ hai

Đo giữa:

S01 (Female) chân 4
C01 (Female) chân 80

Giá trị tiêu chuẩn:

≤ 1 Ω

Đánh giá kết quả

Trường hợp 1

Điện trở:

≤ 1 Ω

=> Dây điện bình thường.

Tiếp tục kiểm tra bộ điều khiển.

Trường hợp 2

Điện trở:

1 Ω

=> Có thể:

đứt dây
tiếp xúc kém
chân giắc lỏng
oxy hóa đầu nối

Cần sửa chữa hoặc thay thế đoạn dây hỏng.

Kiểm tra Master Controller

Nếu:

dây dẫn đạt chuẩn
giắc điện tốt
điện trở đúng

nhưng lỗi vẫn xuất hiện,

Komatsu kết luận:

Master Controller bị lỗi nội bộ.

Do đây là lỗi bên trong bộ điều khiển nên:

không thể sửa bằng phương pháp đo thông thường
cần thay thế Master Controller.

Cách xóa lỗi

Sau khi sửa chữa:

chuyển khóa điện về OFF

hoặc

ngắt nguồn AC200V (Breaker OFF)

Sau đó:

bật nguồn trở lại

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự mất.

Một số lưu ý khi sửa lỗi L01 DBNTKA

Không đo điện trở khi pin còn kết nối.
Luôn tắt khóa điện trước khi tháo giắc.
Kiểm tra kỹ chân giắc C01 và S01 vì đây là vị trí dễ phát sinh tiếp xúc kém.
Không thay Master Controller khi chưa kiểm tra toàn bộ dây dẫn.
Sau khi sửa nên kiểm tra lại cả hai tín hiệu Key ACC1 và Key ACC2 để đảm bảo hoạt động đồng bộ.

Các câu hỏi thường gặp

Lỗi L01 DBNTKA có nguy hiểm không?

Không.

Đây là lỗi cảnh báo, xe vẫn có thể hoạt động bình thường.

Xe vẫn chạy thì có cần sửa không?

Có.

Nếu bỏ qua lâu ngày, khi tín hiệu còn lại tiếp tục mất thì xe có thể không khởi động được.

Nguyên nhân thường gặp nhất là gì?

Đứt dây hoặc tiếp xúc kém tại giắc C01 hoặc S01.

Khi nào phải thay Master Controller?

Chỉ thay khi:

toàn bộ dây điện đạt tiêu chuẩn
điện trở đúng
giắc cắm tốt
nhưng lỗi vẫn còn xuất hiện.

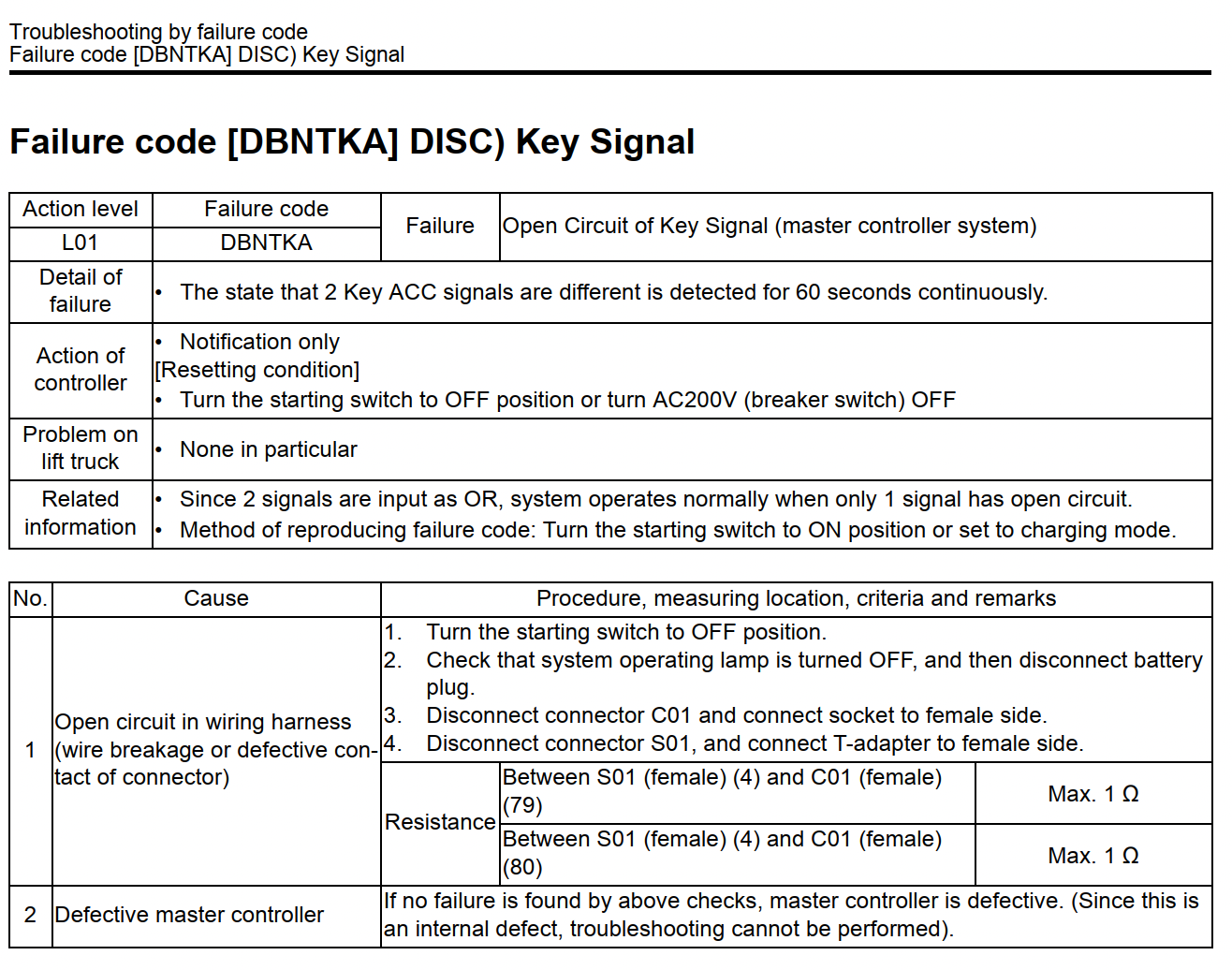

Sơ đồ sửa lỗi L01 DBNTKA theo tài liệu kỹ thuật Komatsu

Kết luận

Mã lỗi L01 DBNTKA (DISC Key Signal) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mạch tín hiệu khóa điện (Key Signal) trong hệ thống điều khiển trung tâm. Theo tài liệu kỹ thuật Komatsu, nguyên nhân chủ yếu là đứt dây điện, tiếp xúc kém tại giắc C01 hoặc S01, và trường hợp hiếm gặp hơn là Master Controller bị lỗi nội bộ.

Việc kiểm tra đúng quy trình, đo điện trở theo tiêu chuẩn ≤ 1 Ω giữa các chân S01(4)–C01(79) và S01(4)–C01(80) sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
