L04 DBNVMA Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa lỗi Start-up Signal

Hướng dẫn sửa lỗi L04 DBNVMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 DBNVMA là một mã lỗi thuộc hệ thống điều khiển chính (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Lỗi này liên quan đến tín hiệu khởi động (Start-up Signal) giữa bộ điều khiển trung tâm và bộ chuyển đổi nguồn DC/DC.

Nếu không xử lý kịp thời, xe sẽ kích hoạt chế độ khóa vận hành (Operation Lock), khiến xe không thể di chuyển hoặc nâng hạ.

L04 DBNVMA là lỗi gì?

Tên đầy đủ lỗi:

L04 DBNVMA – ABNL Start-up Signal (Defective System Starting Signal)

Có nghĩa là:

Lỗi bất thường tín hiệu khởi động của hệ thống điều khiển chính (Master Controller System).

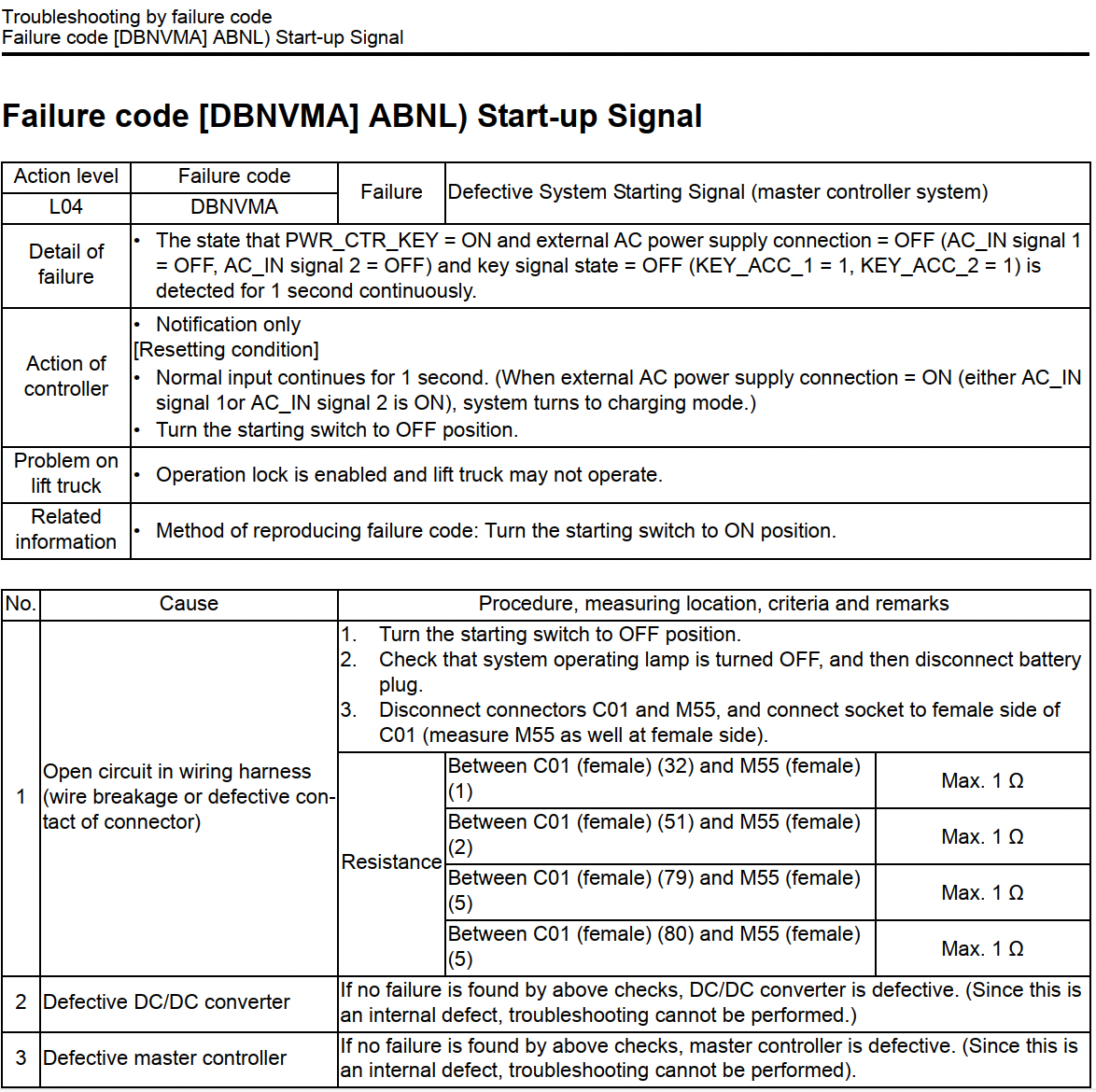

Theo tài liệu kỹ thuật Komatsu, lỗi được phát hiện khi:

  • Công tắc nguồn chính (PWR_CTR_KEY) đang ở trạng thái ON
  • Không có nguồn AC từ bộ sạc ngoài
    • AC_IN Signal 1 = OFF
    • AC_IN Signal 2 = OFF
  • Nhưng tín hiệu khóa điện (KEY_ACC) vẫn báo OFF liên tục trong khoảng 1 giây

Điều này khiến bộ điều khiển nhận định tín hiệu khởi động bất thường và phát sinh mã lỗi L04 DBNVMA.

Hiện tượng khi xe báo lỗi L04 DBNVMA

Khi xuất hiện lỗi này, người sử dụng thường gặp các hiện tượng:

  • Xe không chạy.
  • Không thể nâng hạ.
  • Xe bị khóa vận hành (Operation Lock).
  • Màn hình hiển thị mã lỗi L04 DBNVMA.
  • Không thể khởi động bình thường.

Nguyên nhân gây lỗi L04 DBNVMA

Theo tài liệu sửa chữa Komatsu, có 03 nguyên nhân chính.

1. Đứt dây điện hoặc tiếp xúc kém trong dây tín hiệu (Nguyên nhân phổ biến nhất)

Bao gồm:

  • Đứt dây trong bó dây điện.
  • Giắc cắm lỏng.
  • Chân giắc oxy hóa.
  • Tiếp xúc kém giữa Master Controller và DC/DC Converter.

Đây là nguyên nhân xảy ra nhiều nhất.

2. Hỏng bộ chuyển đổi nguồn DC/DC Converter

Nếu toàn bộ dây tín hiệu đều bình thường nhưng lỗi vẫn xuất hiện thì khả năng cao:

  • DC/DC Converter bị lỗi bên trong.
  • Không tạo đúng tín hiệu AC_IN Detect.

Theo tài liệu Komatsu, đây là lỗi nội bộ nên không thể sửa chữa ở mức linh kiện.

3. Hỏng Master Controller

Nếu:

  • Dây điện tốt
  • DC/DC Converter hoạt động bình thường

thì nguyên nhân còn lại là:

  • Master Controller bị lỗi phần cứng bên trong.

Quy trình kiểm tra và sửa lỗi L04 DBNVMA

Thực hiện đúng theo tài liệu kỹ thuật Komatsu.

Bước 1: Tắt khóa điện

Đưa công tắc khởi động về vị trí:

OFF

Bước 2: Kiểm tra đèn System Operating

Đảm bảo:

  • Đèn System Operating đã tắt hoàn toàn.

Sau đó:

  • Ngắt giắc pin (Battery Plug).

Bước 3: Tháo các giắc kiểm tra

Ngắt:

  • Giắc C01
  • Giắc M55

Tiến hành đo phía đầu giắc cái (Female Connector).

Bước 4: Đo điện trở dây dẫn

Theo tài liệu Komatsu, điện trở giữa các chân phải ≤ 1 Ω.

Kiểm tra số 1

Giữa:

  • C01 chân 32
  • M55 chân 1

Giá trị tiêu chuẩn:

≤ 1 Ω

Kiểm tra số 2

Giữa:

  • C01 chân 51
  • M55 chân 2

Giá trị:

≤ 1 Ω

Kiểm tra số 3

Giữa:

  • C01 chân 79
  • M55 chân 5

Giá trị:

≤ 1 Ω

Kiểm tra số 4

Giữa:

  • C01 chân 80
  • M55 chân 5

Giá trị:

≤ 1 Ω

Nếu điện trở lớn hơn 1 Ω

Cần kiểm tra:

  • Dây dẫn bị đứt.
  • Dây bị oxy hóa.
  • Gãy ngầm trong bó dây.
  • Chân giắc lỏng.
  • Chân connector bị cháy.
  • Tiếp xúc kém.

Sau khi sửa chữa:

  • Lắp lại giắc.
  • Khởi động lại xe.
  • Kiểm tra lỗi.

Nếu toàn bộ dây đều đạt tiêu chuẩn

Nếu cả 4 phép đo đều đạt:

≤ 1 Ω

thì kiểm tra tiếp:

DC/DC Converter

Theo tài liệu Komatsu:

Nếu không phát hiện lỗi ở dây dẫn thì DC/DC Converter bị hỏng.

Đây là lỗi phần cứng bên trong và thường cần thay thế.

Kiểm tra Master Controller

Nếu đã thay hoặc xác nhận DC/DC Converter hoạt động bình thường mà lỗi vẫn còn:

  • Master Controller bị lỗi nội bộ.

Theo hướng dẫn của Komatsu, cần thay thế hoặc kiểm tra bằng bộ điều khiển chuẩn.

Điều kiện để xóa lỗi L04 DBNVMA

Bộ điều khiển sẽ tự xóa lỗi khi:

  • Tín hiệu đầu vào trở lại bình thường trong khoảng 1 giây.

Hoặc:

  • Tắt khóa điện.
  • Khởi động lại xe.

Nếu xe được kết nối nguồn sạc AC (AC_IN Signal 1 hoặc AC_IN Signal 2 ở trạng thái ON), hệ thống sẽ chuyển sang chế độ sạc thay vì chế độ vận hành.

Lưu ý khi sửa lỗi L04 DBNVMA

Trong quá trình kiểm tra cần lưu ý:

  • Luôn ngắt nguồn pin trước khi tháo giắc.
  • Không đo điện trở khi hệ thống còn cấp nguồn.
  • Kiểm tra kỹ các chân giắc C01 và M55 vì đây là vị trí thường xảy ra oxy hóa hoặc lỏng tiếp xúc.
  • Không thay Master Controller khi chưa xác nhận tình trạng dây điện và DC/DC Converter.
  • Sau khi sửa chữa nên dùng thiết bị chẩn đoán để xác nhận lỗi đã được xóa hoàn toàn.

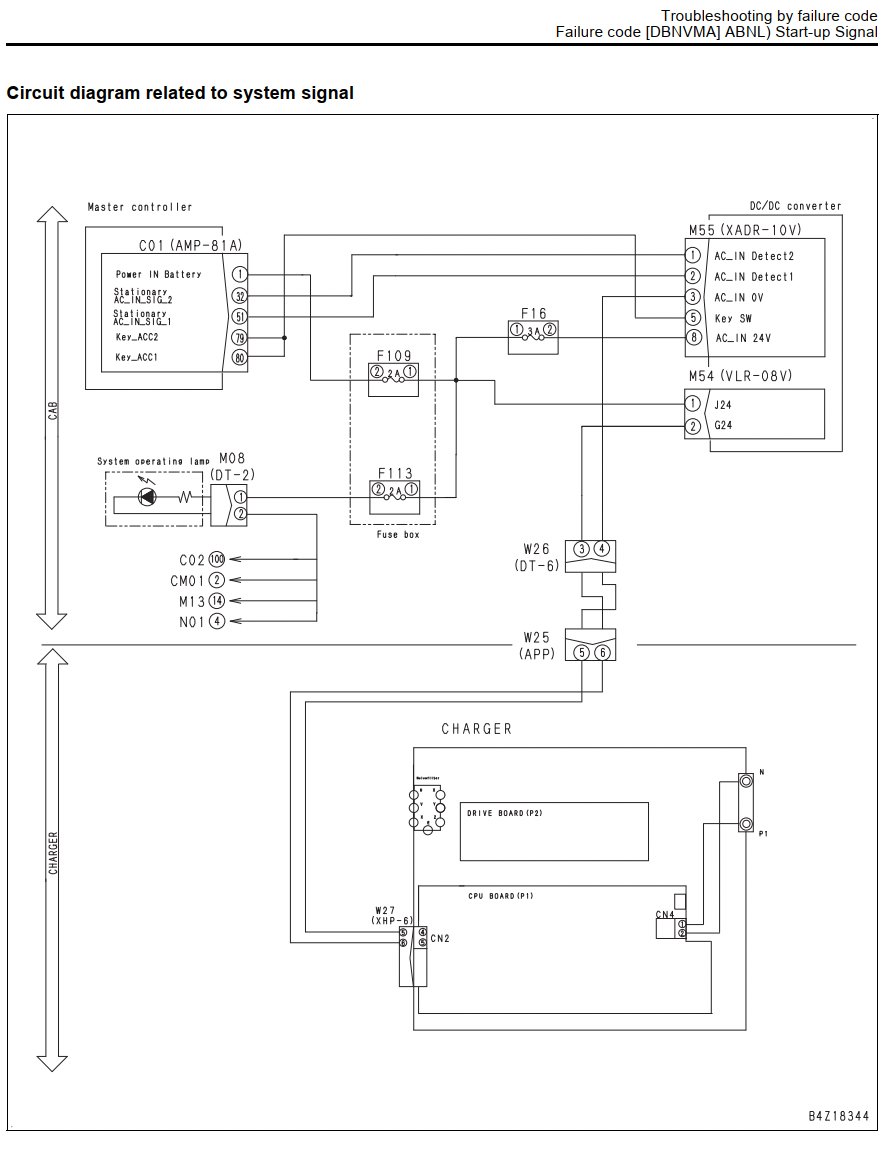

Sơ đồ sửa lỗi L04 DBNVMA theo tài liệu kỹ thuật Komatsu



Kết luận

Lỗi L04 DBNVMA – ABNL Start-up Signal trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến đường truyền tín hiệu khởi động giữa Master Controller và DC/DC Converter. Trong đa số trường hợp, nguyên nhân xuất phát từ dây điện hoặc giắc cắm bị đứt, lỏng hoặc oxy hóa. Vì vậy, hãy kiểm tra hệ thống dây dẫn theo đúng trình tự trong tài liệu kỹ thuật trước khi thay thế DC/DC Converter hoặc Master Controller để tránh phát sinh chi phí không cần thiết.
