L01 DDDQKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và cách khắc phục chi tiết

Lỗi L01 DDDQKA là gì?

L01 DDDQKA là mã lỗi thuộc hệ thống điều khiển trung tâm (Master Controller System) trên các dòng:

Xe nâng điện 2.5 tấn Komatsu FE25-1
Xe nâng điện Komatsu FE25H-1 2.5 tấn
Xe nâng điện 3 tấn Komatsu FE30-1 3 tấn

Tên đầy đủ của lỗi:

L01 DDDQKA (DISC) HIGH LIFTING HIGHT2 SW

Lỗi này liên quan đến công tắc (cảm biến) phát hiện chiều cao nâng HIGH LIFTING HEIGHT2. Khi bộ điều khiển phát hiện tín hiệu ON hoặc OFF của cảm biến duy trì liên tục trong khoảng 3 giây ở cả hai hệ thống dự phòng, xe sẽ ghi nhận lỗi L01 DDDQKA.

Dấu hiệu khi xuất hiện lỗi L01 DDDQKA

Khi lỗi xuất hiện, người vận hành có thể nhận thấy:

Màn hình hiển thị mã lỗi L01 DDDQKA.
Xe vẫn hoạt động nhưng bị giới hạn tốc độ.
Chức năng giới hạn tốc độ khi nâng cao được kích hoạt.
Xe di chuyển chậm hơn bình thường nhằm đảm bảo an toàn.

Theo tài liệu Komatsu, bộ điều khiển đánh giá rằng chiều cao nâng đã vượt quá mức cài đặt, vì vậy hệ thống tự động giới hạn tốc độ di chuyển.

Nguyên nhân gây lỗi L01 DDDQKA

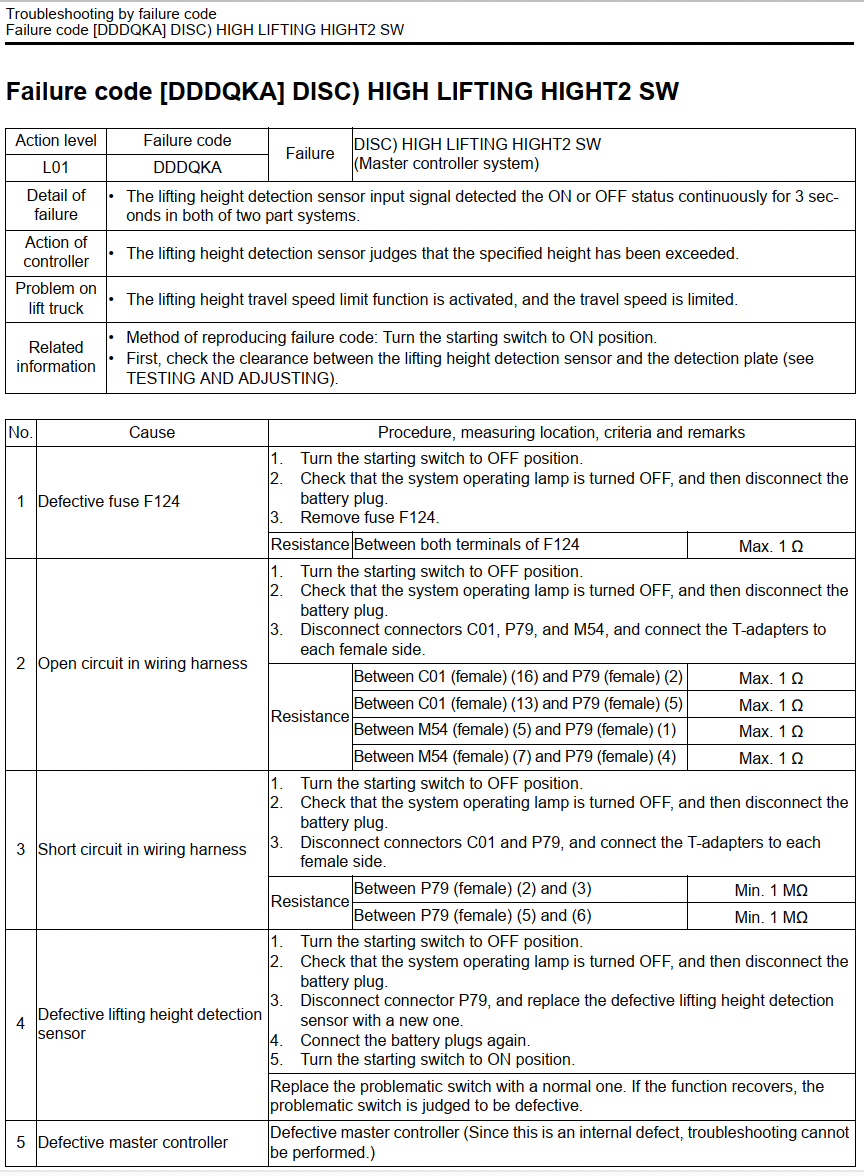

Theo tài liệu kỹ thuật của Komatsu, lỗi có thể xuất phát từ một trong năm nguyên nhân sau.

1. Cầu chì F124 bị hỏng

Cầu chì F124 bị đứt hoặc điện trở bất thường khiến tín hiệu từ cảm biến chiều cao không truyền về bộ điều khiển.

Tiêu chuẩn kiểm tra

Đo điện trở giữa hai đầu cầu chì F124.
Giá trị tiêu chuẩn:
- ≤ 1 Ω

Nếu vượt quá giá trị này, cần thay cầu chì mới.

2. Đứt dây điện trong hệ thống dây dẫn

Nếu dây dẫn giữa cảm biến và bộ điều khiển bị đứt hoặc tiếp xúc kém, bộ điều khiển sẽ không nhận được tín hiệu chính xác.

Theo tài liệu, cần kiểm tra điện trở các đường dây sau:

Điểm đo	Giá trị tiêu chuẩn
C01 (16) ↔ P79 (2)	≤ 1 Ω
C01 (13) ↔ P79 (5)	≤ 1 Ω
M54 (5) ↔ P79 (1)	≤ 1 Ω
M54 (7) ↔ P79 (4)	≤ 1 Ω

Nếu điện trở lớn hơn quy định, cần kiểm tra:

Dây bị đứt
Giắc cắm lỏng
Oxy hóa chân giắc
Dây bị chèn ép hoặc gãy ngầm

3. Chập mạch trong dây điện

Chập dây tín hiệu cũng là nguyên nhân phổ biến gây ra lỗi L01 DDDQKA.

Tiến hành kiểm tra điện trở cách điện:

Điểm đo	Tiêu chuẩn
P79 (2) ↔ P79 (3)	≥ 1 MΩ
P79 (5) ↔ P79 (6)	≥ 1 MΩ

Nếu nhỏ hơn 1 MΩ, cần tìm vị trí dây bị chạm và sửa chữa.

4. Hỏng cảm biến phát hiện chiều cao nâng (High Lifting Height Detection Sensor)

Nếu cầu chì và dây dẫn đều bình thường nhưng lỗi vẫn còn, khả năng cao cảm biến đã hỏng.

Theo hướng dẫn của Komatsu:

Tắt khóa điện.
Đợi toàn bộ hệ thống tắt hoàn toàn.
Ngắt giắc pin.
Tháo giắc P79.
Thay cảm biến mới.
Kết nối lại pin.
Bật khóa điện kiểm tra.

Nếu lỗi biến mất sau khi thay cảm biến thì xác định cảm biến cũ đã hỏng.

5. Bộ điều khiển trung tâm (Master Controller) bị lỗi

Đây là nguyên nhân cuối cùng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể chẩn đoán sâu bằng quy trình thông thường.

Trong trường hợp này cần:

Kiểm tra lại toàn bộ các bước trước.
Nếu không phát hiện bất thường, thay Master Controller.

Quy trình kiểm tra lỗi L01 DDDQKA

Để đảm bảo an toàn và đúng quy trình, nên thực hiện theo thứ tự sau:

Bước 1

Tắt khóa điện (OFF).

Bước 2

Đảm bảo đèn hệ thống đã tắt hoàn toàn.

Bước 3

Rút giắc pin khỏi xe.

Bước 4

Kiểm tra cầu chì F124.

Nếu hỏng → thay mới.

Bước 5

Kiểm tra toàn bộ dây dẫn.

Đo điện trở.
Kiểm tra chân giắc.
Kiểm tra dây đứt ngầm.

Bước 6

Kiểm tra hiện tượng chập dây.

Nếu điện trở cách điện nhỏ hơn tiêu chuẩn cần sửa chữa ngay.

Bước 7

Kiểm tra cảm biến chiều cao nâng.

Nếu cảm biến hỏng thì thay mới.

Bước 8

Nếu tất cả đều đạt tiêu chuẩn nhưng lỗi vẫn tồn tại, kiểm tra và thay Master Controller.

Lưu ý quan trọng khi sửa lỗi L01 DDDQKA

Trong tài liệu Komatsu có khuyến cáo:

Luôn ngắt nguồn pin trước khi tháo giắc.
Không đo điện trở khi hệ thống đang cấp điện.
Kiểm tra khe hở giữa cảm biến chiều cao nâng và tấm tác động (Detection Plate) trước khi thay thế linh kiện, vì khe hở sai cũng có thể khiến cảm biến hoạt động không chính xác.
Sau khi sửa chữa cần bật khóa điện và xác nhận mã lỗi đã được xóa hoàn toàn.

Cách phòng tránh lỗi L01 DDDQKA

Để hạn chế lỗi xuất hiện trở lại, người sử dụng nên:

Kiểm tra cầu chì định kỳ.
Vệ sinh các đầu giắc điện.
Không để nước hoặc dầu thấm vào cảm biến.
Kiểm tra dây điện trên khung nâng sau mỗi đợt bảo dưỡng.
Kiểm tra và điều chỉnh đúng khoảng cách giữa cảm biến và tấm nhận tín hiệu.
Thực hiện bảo dưỡng hệ thống điện theo khuyến cáo của Komatsu.

Câu hỏi thường gặp

Lỗi L01 DDDQKA có làm xe dừng hoạt động không?

Không. Theo thiết kế của Komatsu, xe vẫn hoạt động nhưng hệ thống sẽ kích hoạt chức năng giới hạn tốc độ di chuyển khi chiều cao nâng vượt ngưỡng nhằm đảm bảo an toàn.

Có nên thay ngay Master Controller?

Không. Bộ điều khiển chỉ nên được thay sau khi đã kiểm tra đầy đủ cầu chì F124, hệ thống dây điện và cảm biến chiều cao nâng theo đúng quy trình.

Nguyên nhân thường gặp nhất của lỗi L01 DDDQKA là gì?

Trong thực tế sửa chữa, các nguyên nhân phổ biến thường là:

Cầu chì F124 hỏng.
Dây tín hiệu bị đứt hoặc chập.
Cảm biến phát hiện chiều cao nâng bị lỗi hoặc sai khe hở lắp đặt.

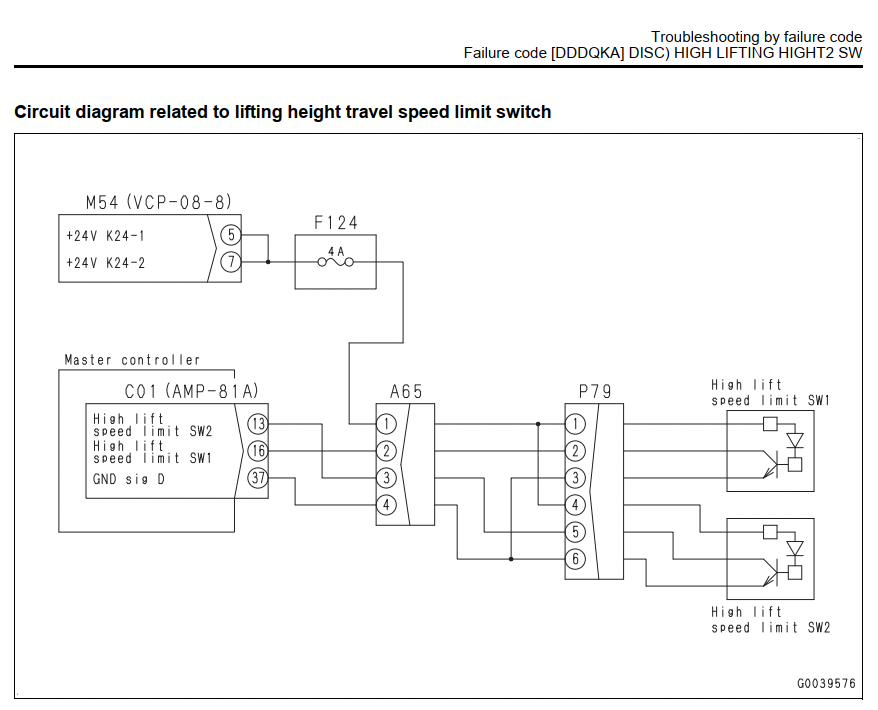

Sơ đồ sửa lỗi L01 DDDQKA chuẩn tài liệu kỹ thuật Komatsu

Kết luận

Lỗi L01 DDDQKA (DISC) HIGH LIFTING HIGHT2 SW trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1là lỗi liên quan đến hệ thống cảm biến phát hiện chiều cao nâng (High Lifting Height Detection Sensor) trong hệ thống điều khiển trung tâm. Khi lỗi xuất hiện, xe sẽ kích hoạt chế độ giới hạn tốc độ để đảm bảo an toàn vận hành.

Theo tài liệu kỹ thuật của Komatsu, việc chẩn đoán cần thực hiện theo đúng trình tự: kiểm tra cầu chì F124 → kiểm tra dây dẫn → kiểm tra chập mạch → kiểm tra cảm biến chiều cao nâng → kiểm tra Master Controller. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
