Hướng dẫn sửa lỗi chi tiết L01 DDDTKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L01 DDDTKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DDDTKA là gì?

L01 DDDTKA là mã lỗi liên quan đến công tắc ghế ngồi số 1 (Seat SW1) trong hệ thống Seat Belt Interlock System(hệ thống liên động dây an toàn và ghế ngồi) trên các dòng:

Xe nâng điện Komatsu FE25-1
Xe nâng điện Komatsu FE25H-1
Xe nâng điện Komatsu FE30-1

Khi ECU (Master Controller) phát hiện trạng thái bất thường của công tắc ghế, màn hình sẽ hiển thị L01 DDDTKA và bật đèn cảnh báo màu vàng.

Ý nghĩa mã lỗi L01 DDDTKA

Nội dung	Chi tiết
Mã lỗi	L01 DDDTKA
Hệ thống	DISC Seat SW1
Mức lỗi	L01
Bộ điều khiển	Master Controller
Chức năng liên quan	Công tắc ghế người lái (Seat Switch 1)

Nguyên nhân gây lỗi L01 DDDTKA

Theo tài liệu kỹ thuật Komatsu, lỗi xuất hiện khi:

Tiếp điểm NO (Normally Open) và NC (Normally Closed) của công tắc ghế cùng chuyển sang trạng thái OFF (OPEN) đồng thời, đây là trạng thái không hợp lệ.

Nói đơn giản:

ECU mong muốn khi người lái ngồi hoặc rời ghế thì:

một tiếp điểm phải đóng
một tiếp điểm phải mở

Nếu cả hai đều mở cùng lúc thì ECU xác định công tắc ghế hoạt động bất thường và sinh ra lỗi L01 DDDTKA.

Hiện tượng khi xe báo lỗi L01 DDDTKA

Thông thường xe sẽ có các biểu hiện:

Hiển thị mã lỗi L01 DDDTKA
Đèn cảnh báo Seat Switch màu vàng sáng
Xe vẫn có thể hoạt động nhưng hệ thống cảnh báo an toàn được kích hoạt
Một số xe có thể giới hạn một số chức năng theo cấu hình cài đặt

Theo tài liệu Komatsu:

Không có ảnh hưởng đặc biệt đến khả năng vận hành của xe ngoài việc kích hoạt cảnh báo.

Điều kiện phát sinh lỗi

Lỗi được tạo ra khi:

Bật khóa điện ON.
Người lái ngồi xuống hoặc đứng lên khỏi ghế.
Giữ trạng thái này trên khoảng 1 giây.

Nếu tín hiệu công tắc không hợp lệ ECU sẽ lưu lỗi.

Hướng dẫn kiểm tra và sửa lỗi L01 DDDTKA

Komatsu đưa ra 3 nhóm nguyên nhân chính cần kiểm tra theo thứ tự dưới đây.

Nguyên nhân 1: Hỏng công tắc ghế (Seat Switch)

Đây là nguyên nhân phổ biến nhất.

Bước 1

Tắt khóa điện.

Bước 2

Đợi toàn bộ đèn trên xe tắt hoàn toàn.

Bước 3

Rút giắc pin xe nâng.

Bước 4

Rút giắc P03 của công tắc ghế.

Bước 5

Đo điện trở tại giắc P03 (phía đực).

Kiểm tra chân số 8 và chân số 7

Người lái ngồi trên ghế

Điện trở yêu cầu:

≤ 1 Ω

Không ngồi trên ghế

Điện trở yêu cầu:

≥ 1 MΩ

Kiểm tra chân số 8 và chân số 2

Người lái ngồi

Điện trở yêu cầu:

≥ 1 MΩ

Không ngồi

Điện trở yêu cầu:

≤ 1 Ω

Kết luận

Nếu kết quả đo không đúng như bảng trên thì:

Thay công tắc ghế Seat Switch mới.

Đây là phương án sửa chữa theo khuyến cáo của Komatsu.

Nguyên nhân 2: Đứt dây điện hoặc tiếp xúc kém

Nếu công tắc ghế còn tốt, tiếp tục kiểm tra dây điện.

Thực hiện

Tắt khóa điện.
Rút giắc pin.
Tháo giắc C01 trên Master Controller.
Tháo giắc P03.

Đo điện trở đường dây.

P03 (chân 7) → C01 (chân 58)

Điện trở tiêu chuẩn:

≤ 1 Ω

P03 (chân 2) → C01 (chân 38)

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

Dây bị đứt
Gãy ngầm
Oxy hóa đầu cos
Giắc lỏng
Chân cắm cháy

Cần sửa chữa hoặc thay mới dây điện.

Nguyên nhân 3: Hỏng Master Controller

Nếu:

Công tắc ghế tốt
Dây điện đạt tiêu chuẩn
Giắc cắm bình thường

nhưng xe vẫn báo lỗi thì theo tài liệu Komatsu:

Master Controller bị lỗi nội bộ.

Do đây là lỗi bên trong ECU nên không thể sửa chữa bằng phương pháp đo kiểm thông thường.

Giải pháp:

Thay Master Controller.
Cài đặt và lập trình lại theo đúng model xe.

Kiểm tra cài đặt loại ghế

Komatsu lưu ý:

Nếu lỗi xuất hiện trên xe không sử dụng đúng cấu hình ghế của dòng FE25-1/FE25H-1, cần kiểm tra:

Service Mode → Option Setting

Kiểm tra thông số:

Seat Type

Phải được cài đặt là:

Type A

Sai cấu hình cũng có thể làm ECU nhận tín hiệu công tắc ghế không chính xác và phát sinh mã lỗi.

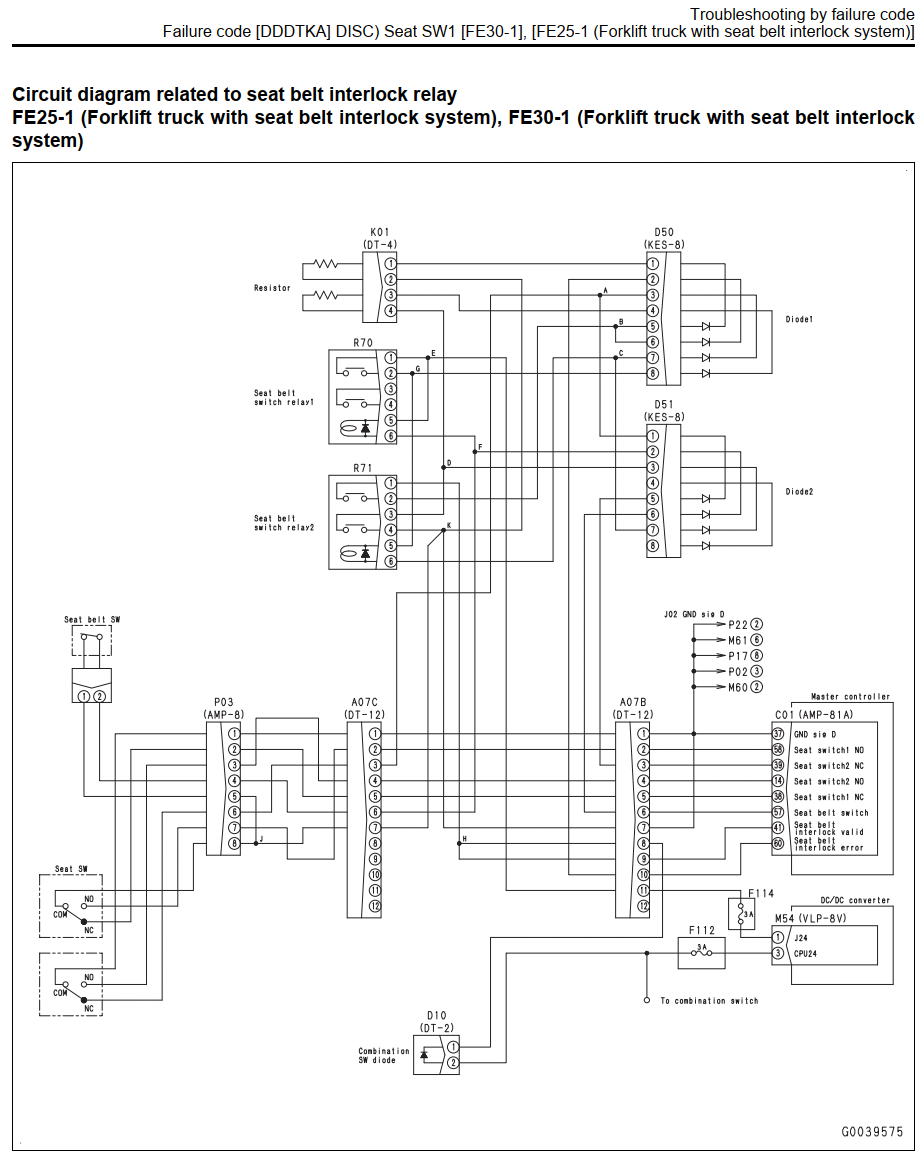

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, tín hiệu công tắc ghế đi theo đường:

Seat Switch
Giắc P03
Dây dẫn
A07B
Master Controller (C01)

Trong mạch còn có:

Seat Belt Relay
Diode bảo vệ
Nguồn DC/DC Converter
Các tín hiệu Seat Switch NO và Seat Switch NC

Khi kiểm tra nên kiểm tra toàn bộ đường tín hiệu từ công tắc đến ECU để tránh bỏ sót lỗi dây dẫn.

Kinh nghiệm sửa lỗi thực tế

Qua quá trình sửa chữa xe nâng điện Komatsu, nguyên nhân thường gặp theo mức độ:

Công tắc ghế hỏng do sử dụng lâu ngày.
Giắc P03 bị lỏng hoặc oxy hóa.
Đứt dây dưới đệm ghế do ghế thường xuyên trượt tới lui.
Chân giắc C01 tiếp xúc kém.
Master Controller hỏng (ít gặp).

Việc kiểm tra công tắc ghế trước sẽ giúp rút ngắn thời gian sửa chữa và giảm chi phí thay thế linh kiện không cần thiết.

Cách phòng tránh lỗi L01 DDDTKA

Để hạn chế lỗi phát sinh, người sử dụng nên:

Vệ sinh giắc cắm định kỳ.
Không để nước hoặc hóa chất thấm vào công tắc ghế.
Kiểm tra bó dây dưới ghế khi bảo dưỡng xe.
Tránh va đập mạnh vào cụm ghế.
Kiểm tra tín hiệu công tắc ghế trong các kỳ bảo dưỡng định kỳ.

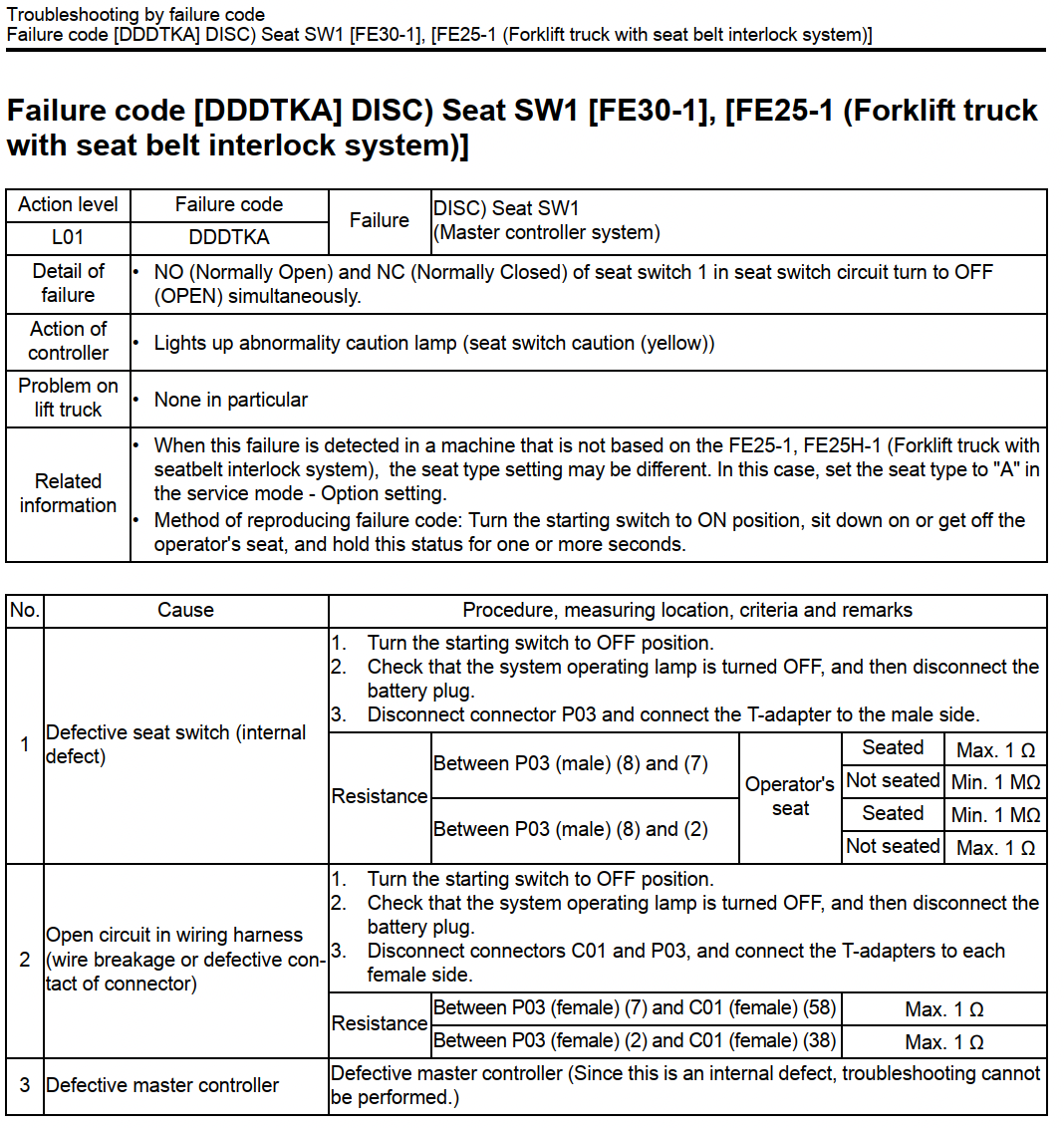

Sơ đồ xử lý lỗi L01 DDDTKA chuẩn tài liệu kỹ thuật hãng Komatsu

Kết luận

Mã lỗi L01 DDDTKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến Seat SW1 (công tắc ghế ngồi) trong hệ thống liên động dây an toàn. Nguyên nhân chủ yếu là công tắc ghế hỏng, đứt dây tín hiệu hoặc lỗi Master Controller. Thực hiện kiểm tra theo đúng trình tự từ công tắc ghế, dây dẫn đến ECU sẽ giúp xác định chính xác nguyên nhân và khắc phục hiệu quả.
