L01 DDDTKB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân, cách kiểm tra và hướng dẫn sửa lỗi chi tiết

Lỗi L01 DDDTKB là gì?

L01 DDDTKB là mã lỗi liên quan đến Seat SW1 (công tắc ghế lái số 1) trong hệ thống điều khiển chính (Master Controller) trên các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Đây là lỗi phát sinh khi hai tiếp điểm NO (Normally Open) và NC (Normally Closed) của công tắc ghế cùng chuyển sang trạng thái ON đồng thời, điều mà về nguyên lý hoạt động không được phép xảy ra.

Thông tin chi tiết lỗi L01 DDDTKB

Hiện tượng khi xe báo lỗi L01 DDDTKB

Khi lỗi xuất hiện, xe thường có các biểu hiện:

• Đèn cảnh báo màu vàng của công tắc ghế sáng.
• Màn hình hiển thị mã lỗi L01 DDDTKB.
• Xe vẫn có thể hoạt động bình thường trong nhiều trường hợp.
• Một số chức năng an toàn liên quan đến ghế và dây an toàn có thể bị vô hiệu hóa.

Theo tài liệu của Komatsu:

Không có ảnh hưởng đặc biệt đến khả năng vận hành của xe, tuy nhiên cần sửa chữa sớm để đảm bảo hệ thống an toàn hoạt động đúng thiết kế.

Nguyên nhân gây lỗi L01 DDDTKB

Theo tài liệu kỹ thuật của Komatsu, có 03 nguyên nhân chính.

1. Công tắc ghế (Seat Switch) bị hỏng bên trong

Đây là nguyên nhân phổ biến nhất.

Do tiếp điểm NO và NC bị:

• mòn,
• dính tiếp điểm,
• chập mạch bên trong,
• cơ cấu lò xo bị kẹt,

khiến ECU nhận đồng thời hai tín hiệu trái ngược.

2. Dây điện từ công tắc ghế bị chạm mass

Có thể do:

• dây bị cọ sát khung xe,
• chuột cắn,
• dây bị ép,
• nước vào giắc.

Khi đó tín hiệu từ Seat SW1 bị chập xuống mass.

3. Master Controller bị hỏng

Nếu:

• công tắc ghế tốt,
• dây điện tốt,

thì khả năng còn lại là bo điều khiển trung tâm (Master Controller) bị lỗi.

Cách tái hiện lỗi

Theo tài liệu Komatsu:

1. Bật khóa điện ON.
2. Ngồi lên ghế hoặc rời khỏi ghế.
3. Giữ trạng thái này trên 1 giây.

Nếu hệ thống phát hiện tín hiệu bất thường sẽ phát sinh lỗi L01 DDDTKB.

Hướng dẫn kiểm tra và sửa lỗi L01 DDDTKB

Bước 1. Tắt nguồn xe

• Chuyển khóa điện về OFF.
• Chờ toàn bộ hệ thống tắt.
• Rút giắc pin (Battery Plug).

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2. Kiểm tra công tắc ghế

Tháo giắc P03.

Kết nối đầu đo vào phía giắc đực (Male).

Đo điện trở theo bảng dưới đây.

Kiểm tra chân P03 (8) và (7)

Nếu sai giá trị trên → công tắc ghế bị lỗi.

Kiểm tra chân P03 (8) và (2)

Nếu không đạt tiêu chuẩn → thay Seat Switch.

Bước 3. Kiểm tra dây điện

Nếu Seat Switch tốt.

Tiếp tục đo phía giắc cái (Female).

Đo:

Giữa chân (7) và (8)

Tiêu chuẩn:

≥ 1 MΩ

Giữa chân (2) và (8)

Tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn tiêu chuẩn:

• dây bị chạm mass
• dây bị đứt
• dây bị ẩm nước
• giắc oxy hóa

Cần sửa chữa hoặc thay thế dây điện.

Bước 4. Kiểm tra Master Controller

Nếu:

• Seat Switch đạt chuẩn
• Dây điện đạt chuẩn

nhưng xe vẫn báo lỗi

=> Master Controller bị lỗi.

Theo tài liệu Komatsu:

Đây là lỗi bên trong bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế hoặc kiểm tra bằng thiết bị chuyên dụng của Komatsu.

Lưu ý đối với xe không sử dụng hệ thống Seat Belt Interlock

Tài liệu Komatsu có lưu ý:

Nếu lỗi xuất hiện trên xe không phải phiên bản FE25-1 hoặc FE25H-1 có hệ thống Seat Belt Interlock, hãy kiểm tra:

Service Mode → Option Setting → Seat Type

Thiết lập đúng:

Seat Type = A

Nếu cài đặt sai loại ghế, ECU cũng có thể sinh mã lỗi L01 DDDTKB.

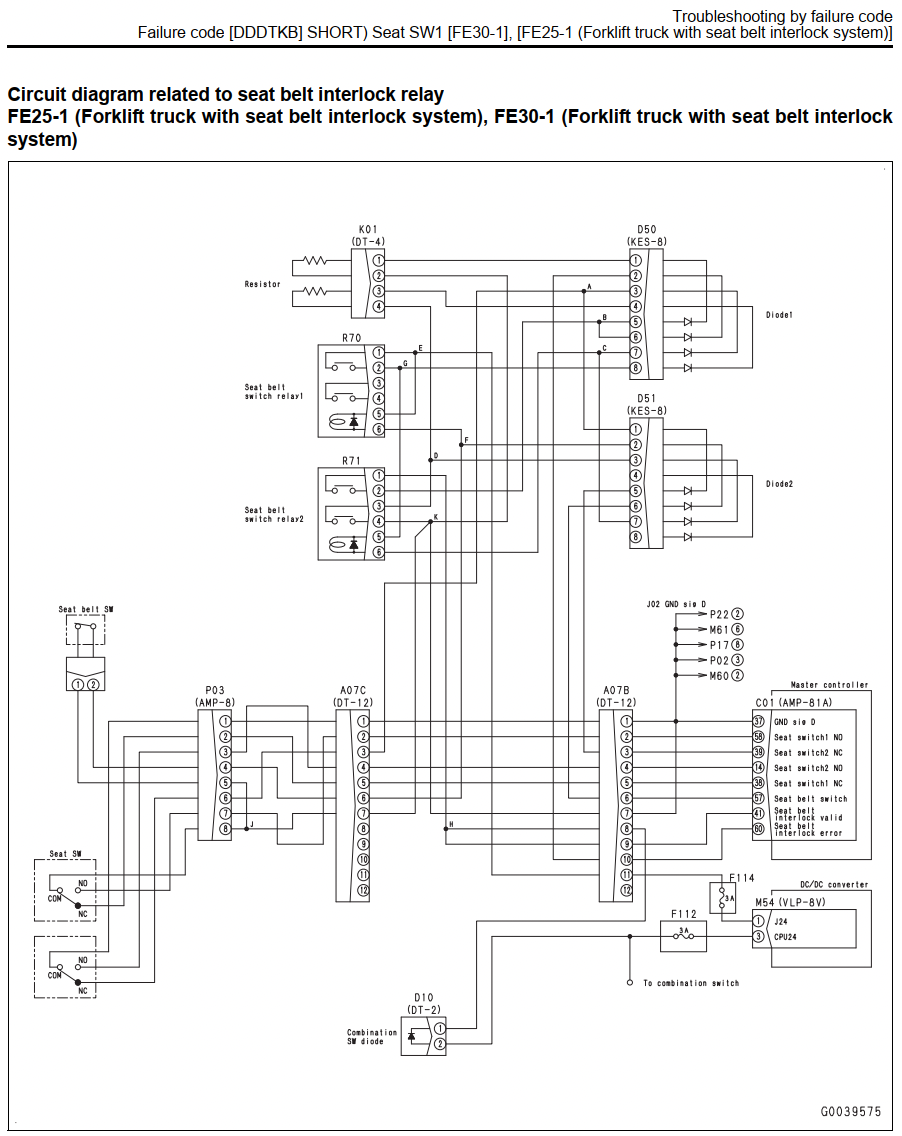

Sơ đồ mạch liên quan

Mạch Seat SW1 bao gồm:

• Seat Switch
• Seat Belt Switch
• Giắc P03
• Relay dây an toàn
• Master Controller
• Các diode bảo vệ tín hiệu

Khi kiểm tra nên đối chiếu sơ đồ mạch để xác định đúng chân tín hiệu và tránh đấu nhầm.

Kinh nghiệm sửa lỗi thực tế

Đối với dòng xe Komatsu FE25-1, FE25H-1 và FE30-1, nguyên nhân thường gặp theo kinh nghiệm sửa chữa là:

• Công tắc ghế bị mòn sau thời gian dài sử dụng.
• Dây tín hiệu dưới ghế bị gập, đứt ngầm do ghế thường xuyên trượt tới lui.
• Giắc P03 bị oxy hóa do hơi ẩm.
• Chập dây sau khi vệ sinh xe bằng nước áp lực cao.
• Master Controller hỏng (ít gặp hơn).

Vì vậy nên ưu tiên kiểm tra Seat Switch và dây dẫn trước khi kết luận hỏng bộ điều khiển.

Cách phòng tránh lỗi L01 DDDTKB

Để hạn chế lỗi tái diễn:

• Vệ sinh khu vực dưới ghế định kỳ.
• Không xịt nước áp lực cao trực tiếp vào giắc điện.
• Kiểm tra dây điện khi bảo dưỡng định kỳ.
• Bôi mỡ chống oxy hóa cho các đầu giắc.
• Thay Seat Switch khi có dấu hiệu tiếp xúc kém.

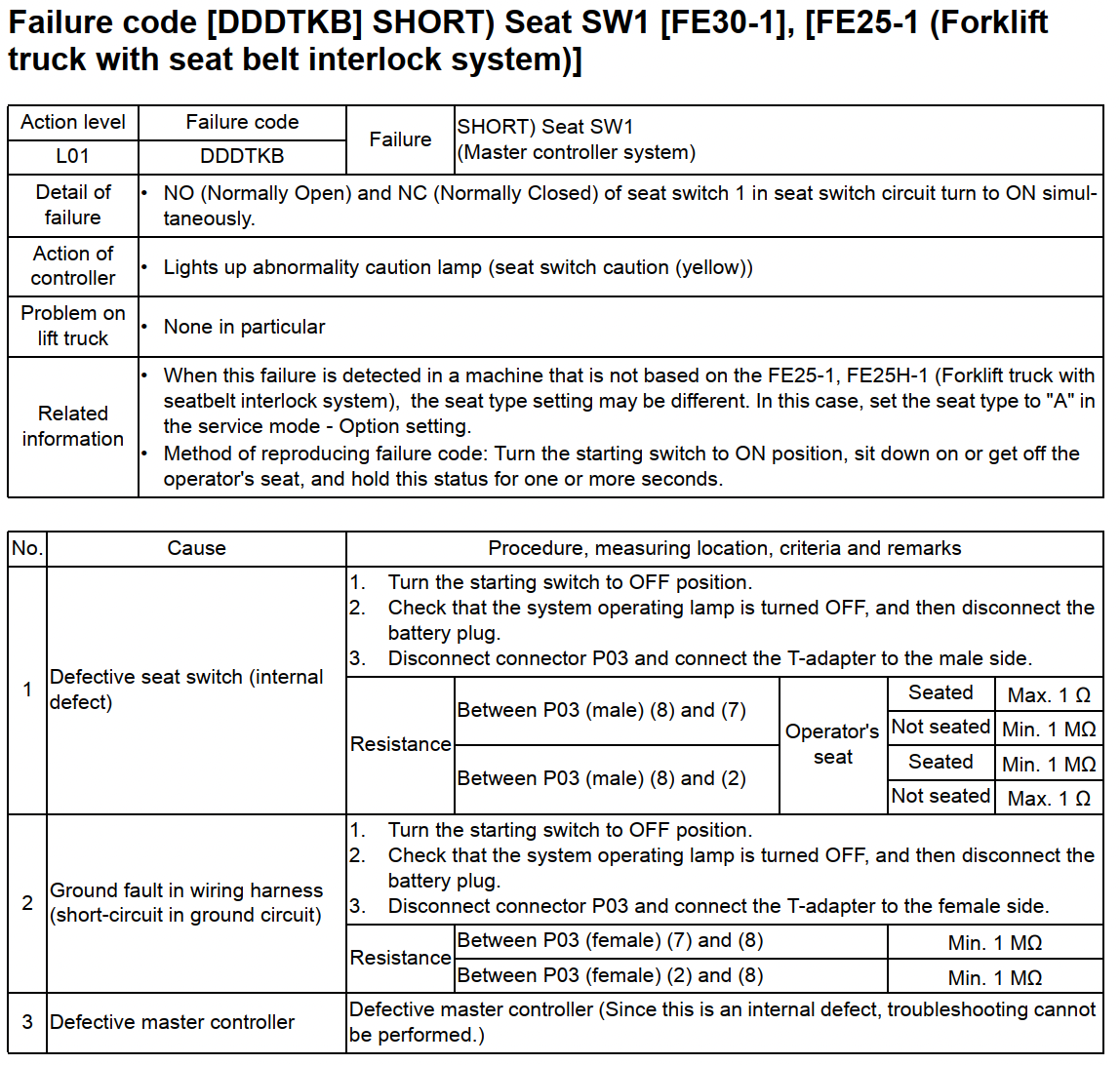

Sơ đồ sửa lỗi L01 DDDTKB chuẩn tài liệu kỹ thuật hãng Komatsu

Kết luận

Lỗi L01 DDDTKB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi liên quan đến công tắc ghế Seat SW1. Nguyên nhân chủ yếu đến từ công tắc ghế hỏng, dây điện chạm mass hoặc Master Controller gặp sự cố. Việc kiểm tra đúng trình tự từ Seat Switch → dây dẫn → Master Controller sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
