Cách sửa lỗi L01 DDDUKA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DDDUKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DDDUKA là gì?

L01 DDDUKA là mã lỗi liên quan đến Seat SW2 (Công tắc ghế số 2) trong hệ thống Seat Belt Interlock System (hệ thống khóa liên động dây an toàn) trên các dòng xe nâng điện:

  • Komatsu FE25-1
  • Komatsu FE25H-1
  • Komatsu FE30-1

Đây là lỗi được Master Controller phát hiện khi tín hiệu từ công tắc ghế không còn đúng trạng thái thiết kế.

Ý nghĩa mã lỗi L01 DDDUKA

Tên đầy đủ

L01 DDDUKA – DISC Seat SW2 Failure (Master Controller System)

Theo tài liệu kỹ thuật Komatsu:

Master Controller phát hiện cả hai tín hiệu:

  • NO (Normally Open)
  • NC (Normally Closed)

đều chuyển sang trạng thái OFF (OPEN) cùng lúc.

Trong điều kiện hoạt động bình thường, điều này không bao giờ được phép xảy ra, vì NO và NC luôn phải hoạt động đối nghịch nhau.

Hiện tượng khi xe báo lỗi L01 DDDUKA

Khi lỗi xuất hiện:

  • Đèn cảnh báo công tắc ghế màu vàng sáng.
  • Xe ghi nhận lỗi trong bộ điều khiển.
  • Một số xe có thể bị giới hạn chức năng an toàn.
  • Một số xe vẫn vận hành bình thường nhưng luôn hiển thị cảnh báo.

Theo tài liệu Komatsu:

Problem on Lift Truck: None in particular.

Tức là lỗi chủ yếu liên quan đến hệ thống an toàn chứ chưa ảnh hưởng trực tiếp đến khả năng nâng hạ.

Nguyên nhân gây lỗi L01 DDDUKA

Theo tài liệu sửa chữa chính hãng Komatsu, có 3 nguyên nhân chính.

1. Hỏng công tắc ghế Seat SW2

Đây là nguyên nhân phổ biến nhất.

Có thể do:

  • Công tắc mòn
  • Gãy tiếp điểm
  • Tiếp điểm NO và NC bị hỏng
  • Công tắc hoạt động không đồng bộ

Master Controller sẽ nhận được trạng thái bất thường:

  • NO = OFF
  • NC = OFF

đồng thời.

2. Đứt dây hoặc tiếp xúc kém

Bao gồm:

  • Đứt dây trong bó dây
  • Oxy hóa giắc cắm
  • Lỏng chân giắc
  • Chập chờn tại đầu nối

Các vị trí cần kiểm tra:

  • Connector P03
  • Connector C01
  • Dây tín hiệu Seat SW2

3. Hỏng Master Controller

Nếu:

  • công tắc tốt,
  • dây điện tốt,

thì nguyên nhân cuối cùng là Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Internal defect – cannot troubleshoot.

Cách kiểm tra lỗi L01 DDDUKA

Bước 1: Tắt nguồn xe

  • Tắt khóa điện.
  • Chờ toàn bộ hệ thống tắt.
  • Rút giắc pin (Battery Plug).

Bước 2: Kiểm tra công tắc ghế

Tháo giắc P03.

Kết nối đầu đo vào phía Male của P03.

Đo điện trở theo bảng dưới đây.

Vị trí đoTrạng thái ghếGiá trị tiêu chuẩn
P03 (1) ↔ P03 (3)Có người ngồi≤ 1 Ω
P03 (1) ↔ P03 (3)Không ngồi≥ 1 MΩ
P03 (1) ↔ P03 (6)Có người ngồi≥ 1 MΩ
P03 (1) ↔ P03 (6)Không ngồi≤ 1 Ω

Kết quả đánh giá

Nếu giá trị khác tiêu chuẩn:

➡ Thay công tắc ghế.

Bước 3: Kiểm tra dây điện

Nếu công tắc tốt.

Tiếp tục kiểm tra dây.

Ngắt:

  • Connector C01
  • Connector P03

Đo:

Điện trở

Giữa:

  • P03 (Female) chân 3
  • C01 (Female) chân 14

Giá trị:

≤ 1 Ω

Nếu lớn hơn:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa

Kiểm tra diode

Đặt đồng hồ ở thang Diode.

Đo:

  • C01 chân 39 (+)
  • P03 chân 6 (-)

Kết quả:

Phải có thông mạch theo chiều quy định.

Nếu không:

  • Kiểm tra bó dây
  • Kiểm tra diode
  • Kiểm tra chân giắc

Bước 4: Kiểm tra Master Controller

Nếu:

  • Công tắc đạt chuẩn
  • Dây đạt chuẩn
  • Giắc đạt chuẩn

Nhưng lỗi vẫn tồn tại.

Kết luận:

Master Controller bị lỗi.

Theo tài liệu Komatsu:

Không thể sửa chữa bên trong, cần thay thế bộ điều khiển.

Lưu ý đối với FE25-1 và FE30-1

Theo tài liệu Komatsu:

Nếu xe không sử dụng đúng cấu hình Seat Belt Interlock nhưng vẫn xuất hiện mã DDDUKA, cần kiểm tra:

Service Mode → Option Setting → Seat Type

Giá trị phải được cài đúng.

Một số trường hợp cần đặt:

Seat Type = A

Sai cấu hình cũng có thể sinh mã lỗi DDDUKA mặc dù phần cứng không hỏng.

Cách tái hiện lỗi

Komatsu hướng dẫn:

  1. Bật khóa điện ON.
  2. Ngồi lên ghế hoặc đứng dậy khỏi ghế.
  3. Giữ trạng thái trên ít nhất 1 giây.

Nếu hệ thống phát hiện bất thường:

→ Mã L01 DDDUKA sẽ xuất hiện.

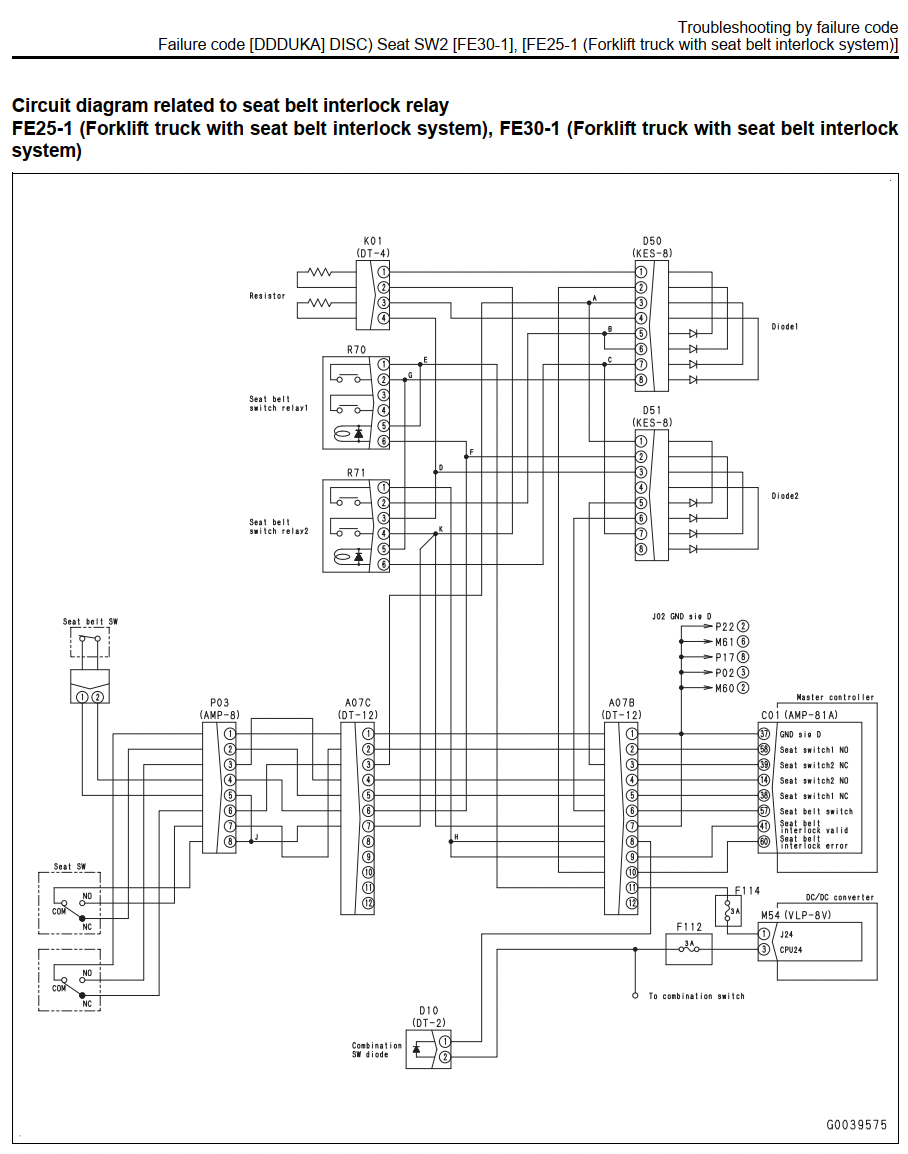

Sơ đồ mạch liên quan

Mã lỗi này liên quan đến các thành phần:

  • Seat SW
  • Seat SW2
  • Seat Belt Switch
  • Seat Belt Relay
  • Connector P03
  • Connector C01
  • Master Controller
  • Diode D50
  • Diode D51
  • DC/DC Converter

Khi kiểm tra nên lần lượt kiểm tra từ cảm biến ghế → dây điện → giắc cắm → bộ điều khiển để tránh thay thế linh kiện không cần thiết.

Quy trình xử lý nhanh

  1. Đọc mã lỗi bằng màn hình hoặc thiết bị chẩn đoán.
  2. Tắt khóa điện và ngắt nguồn pin.
  3. Kiểm tra công tắc ghế Seat SW2 theo thông số điện trở.
  4. Kiểm tra dây dẫn và giắc P03, C01.
  5. Kiểm tra thông mạch và diode.
  6. Kiểm tra cài đặt Seat Type trong Service Mode.
  7. Nếu tất cả đều đạt nhưng lỗi vẫn còn, thay Master Controller.

Câu hỏi thường gặp

Lỗi L01 DDDUKA có nguy hiểm không?

Không ảnh hưởng trực tiếp đến khả năng nâng hạ, nhưng liên quan đến hệ thống an toàn ghế ngồi và dây đai. Nên xử lý sớm để đảm bảo xe hoạt động đúng tiêu chuẩn của nhà sản xuất.

Có thể tiếp tục sử dụng xe khi báo lỗi không?

Trong nhiều trường hợp xe vẫn vận hành được, tuy nhiên hệ thống an toàn có thể hoạt động không đúng hoặc phát sinh các giới hạn vận hành. Không nên sử dụng lâu dài khi chưa khắc phục.

Có cần thay Master Controller ngay không?

Không. Theo quy trình của Komatsu, chỉ thay Master Controller sau khi đã xác nhận:

  • Công tắc ghế Seat SW2 hoạt động đúng.
  • Dây dẫn và giắc nối đạt tiêu chuẩn.
  • Cài đặt Seat Type chính xác.

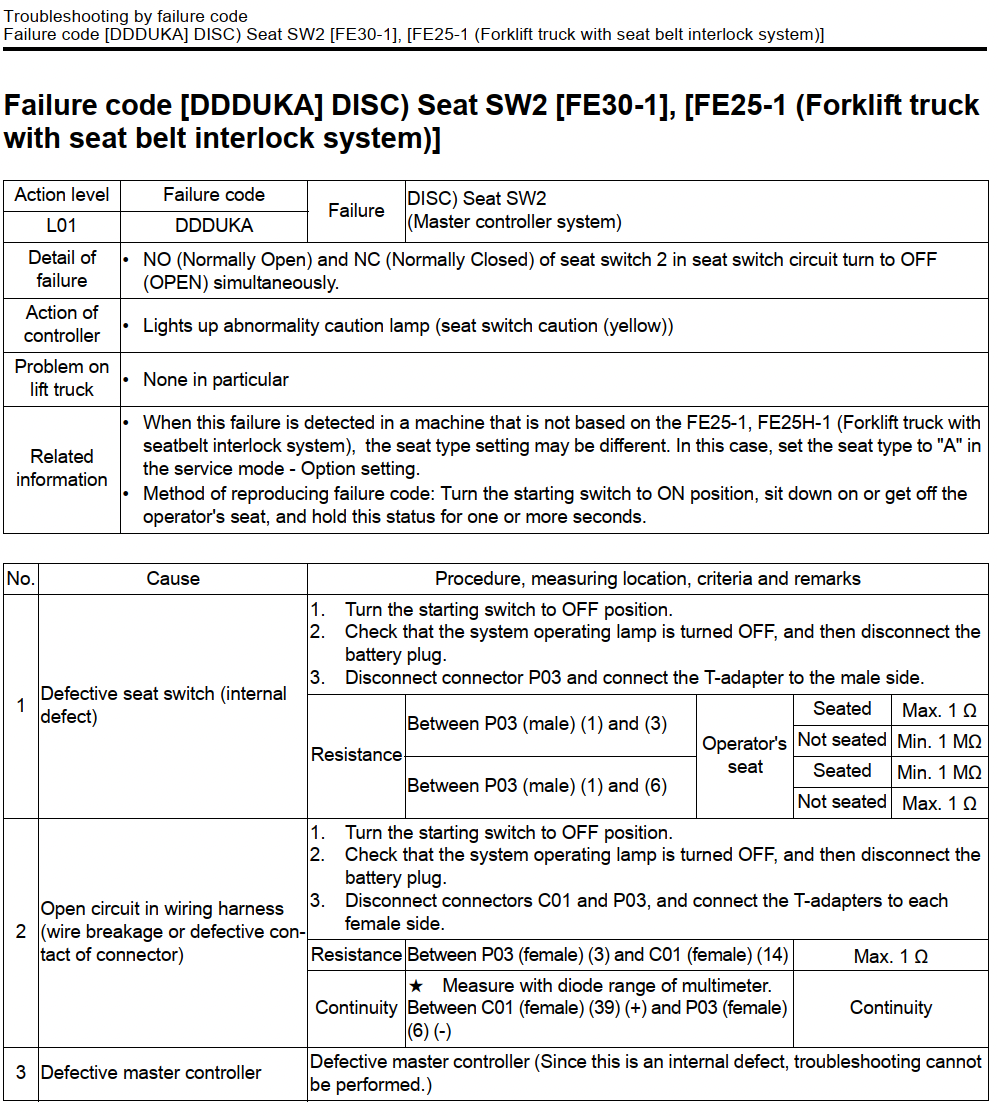

Sơ đồ sửa lỗi L01 DDDUKA theo tài liệu kỹ thuật Komatsu



Kết luận

Mã lỗi L01 DDDUKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến công tắc ghế Seat SW2, hệ thống dây dẫn hoặc bộ điều khiển trung tâm. Trong thực tế sửa chữa, phần lớn trường hợp xuất phát từ công tắc ghế hoặc giắc cắm bị oxy hóa, lỏng tiếp xúc. Việc kiểm tra theo đúng trình tự từ công tắc, dây điện, cài đặt hệ thống đến Master Controller sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
