Hướng dẫn sửa lỗi L01 DDDUKB trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L01 DDDUKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 (Lỗi SHORT Seat SW2)

L01 DDDUKB là lỗi gì?

L01 DDDUKB là mã lỗi liên quan đến Seat SW2 (Công tắc ghế số 2) trên hệ thống điều khiển chính (Master Controller) của xe nâng điện Komatsu.

Lỗi này xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Tên đầy đủ của lỗi:

L01 DDDUKB – SHORT Seat SW2 (Master Controller System)

Đây là lỗi báo chập (SHORT) của công tắc ghế số 2 trong hệ thống khóa an toàn ghế ngồi (Seat Belt Interlock System).

Ý nghĩa của lỗi L01 DDDUKB

Trong công tắc ghế Seat SW2 có hai tiếp điểm:

  • NO (Normally Open)
  • NC (Normally Closed)

Ở trạng thái hoạt động bình thường:

  • Khi người lái ngồi xuống, một tiếp điểm ON và một tiếp điểm OFF.
  • Khi người lái rời ghế, trạng thái sẽ đảo ngược.

Khi ECU phát hiện:

NO và NC cùng ON đồng thời

thì bộ điều khiển xác định Seat SW2 đang bị SHORT (ngắn mạch) và sinh ra lỗi L01 DDDUKB.

Hiện tượng khi xuất hiện lỗi L01 DDDUKB

Theo tài liệu kỹ thuật Komatsu:

  • Đèn cảnh báo công tắc ghế màu vàng sáng.
  • Màn hình hiển thị lỗi L01 DDDUKB.
  • Không có hiện tượng bất thường đáng kể khác trên xe.
  • Hệ thống ghi nhận lỗi an toàn của ghế ngồi.

Nguyên nhân gây lỗi L01 DDDUKB

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi này thường do một trong ba nguyên nhân sau.

1. Công tắc ghế Seat SW2 hỏng

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra:

  • tiếp điểm bị cháy
  • tiếp điểm bị dính
  • công tắc bị mòn
  • nước vào công tắc
  • hỏng cơ cấu bên trong

Khi đó tín hiệu NO và NC sẽ cùng đóng.

2. Dây điện Seat SW2 bị chạm mass

Nếu dây tín hiệu bị:

  • cọ sát khung xe
  • đứt lớp cách điện
  • chạm mass

Master Controller sẽ đọc sai tín hiệu và sinh lỗi SHORT.

3. Master Controller hỏng

Nếu:

  • công tắc bình thường
  • dây điện bình thường

thì khả năng còn lại là lỗi bên trong bộ điều khiển chính.

Cách kiểm tra và sửa lỗi L01 DDDUKB

Bước 1. Tắt nguồn xe

  • Tắt chìa khóa về OFF.
  • Chờ toàn bộ hệ thống tắt.
  • Ngắt giắc pin chính của xe.

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2. Kiểm tra công tắc ghế

Tháo giắc P03.

Lắp đầu chuyển (T-adapter) vào đầu giắc đực (Male Side).

Sau đó đo điện trở.

Kiểm tra chân P03 (1) và P03 (3)

Khi có người ngồi trên ghế

Điện trở:

≤ 1 Ω

Khi không ngồi

Điện trở:

≥ 1 MΩ

Nếu kết quả không đúng:

→ Công tắc ghế bị hỏng.

Kiểm tra chân P03 (1) và P03 (6)

Khi có người ngồi

Điện trở:

≥ 1 MΩ

Khi không ngồi

Điện trở:

≤ 1 Ω

Nếu giá trị đảo ngược hoặc luôn thông mạch:

→ Seat SW2 bị lỗi.

Bước 3. Kiểm tra dây điện

Nếu công tắc đạt yêu cầu.

Tiếp tục đo dây điện.

Lắp T-adapter vào đầu giắc cái (Female Side) của P03.

Đo:

P03 chân (3) ↔ chân (8)

Giá trị chuẩn:

≥ 1 MΩ

P03 chân (6) ↔ chân (8)

Giá trị chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

  • dây chạm mass
  • dây bị cấn khung
  • dây bị chập

Cần:

  • dò toàn bộ bó dây
  • sửa dây
  • thay dây nếu cần

Bước 4. Kiểm tra Master Controller

Nếu:

  • công tắc ghế tốt
  • dây điện đạt chuẩn

nhưng vẫn báo:

L01 DDDUKB

thì nguyên nhân nằm trong Master Controller.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể kiểm tra sâu bằng quy trình thông thường.

Giải pháp:

  • kiểm tra nguồn cấp ECU
  • kiểm tra chân cắm ECU
  • thay thử Master Controller để xác nhận.

Lưu ý về cài đặt loại ghế

Theo tài liệu Komatsu:

Nếu xe không sử dụng hệ thống Seat Belt Interlock nhưng vẫn xuất hiện mã lỗi L01 DDDUKB, nguyên nhân có thể do:

  • cài đặt sai loại ghế trong Service Mode.

Khi đó cần:

Service Mode → Option Setting → Seat Type

đặt lại:

Seat Type = A

Sau đó:

  • tắt chìa khóa
  • khởi động lại xe
  • kiểm tra lỗi.

Cách tái hiện lỗi

Komatsu hướng dẫn như sau:

  1. Bật chìa khóa ON.
  2. Ngồi lên ghế hoặc rời khỏi ghế.
  3. Giữ trạng thái đó trên 1 giây.

Nếu hệ thống phát hiện:

NO và NC cùng ON

thì lỗi L01 DDDUKB sẽ xuất hiện.

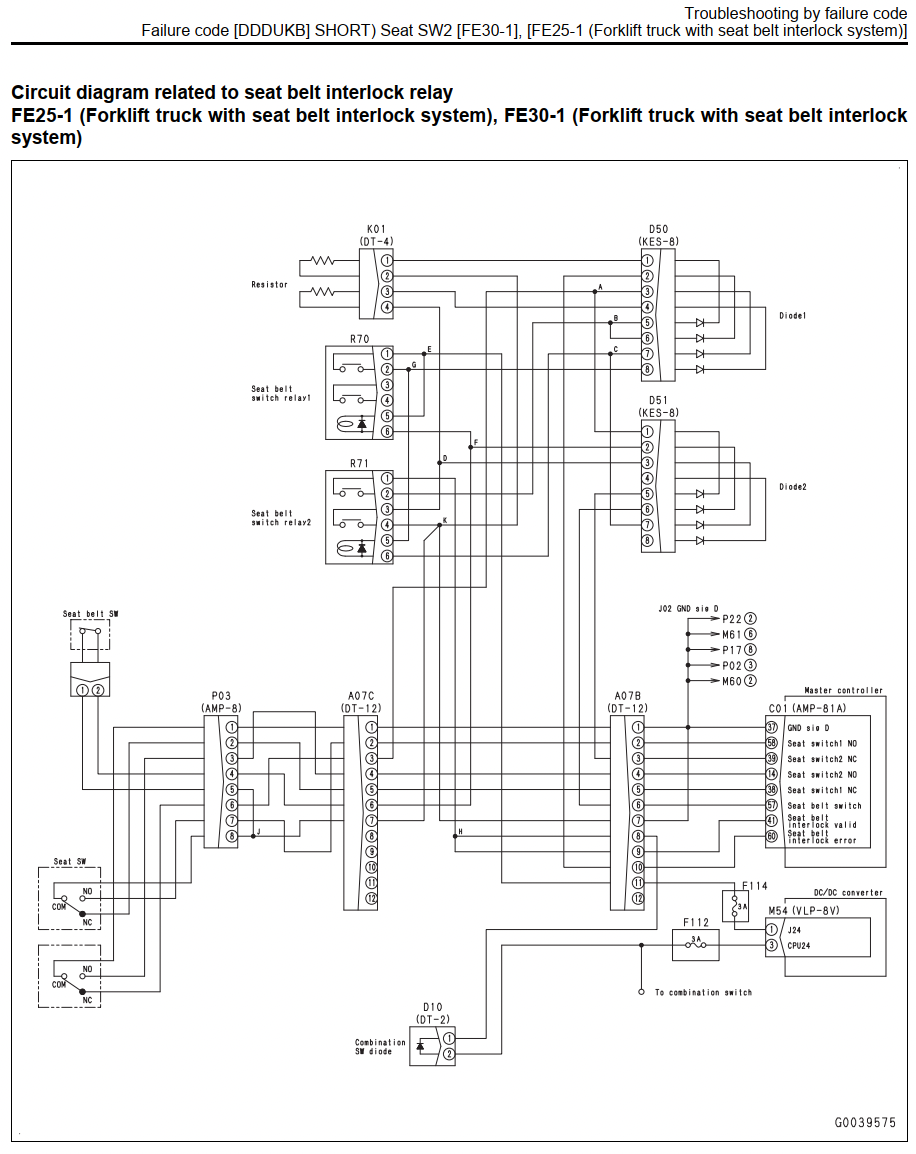

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, tín hiệu Seat SW2 đi qua các thành phần:

  • Seat Switch
  • Giắc P03
  • Dây dẫn A07B và A07C
  • Seat Belt Switch Relay
  • Master Controller (C01)

Các tín hiệu NO và NC được ECU giám sát liên tục để đảm bảo hệ thống an toàn hoạt động chính xác.

Mẹo xử lý nhanh ngoài thực tế

Kỹ thuật viên nên thực hiện theo đúng thứ tự sau để tiết kiệm thời gian:

  1. Xóa lỗi và kiểm tra lại.
  2. Kiểm tra giắc P03 có lỏng hoặc oxy hóa không.
  3. Đo Seat SW2 theo đúng giá trị điện trở.
  4. Kiểm tra bó dây từ P03 đến ECU.
  5. Kiểm tra cài đặt Seat Type.
  6. Cuối cùng mới kiểm tra hoặc thay Master Controller.

Việc kiểm tra theo đúng trình tự sẽ giúp tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.

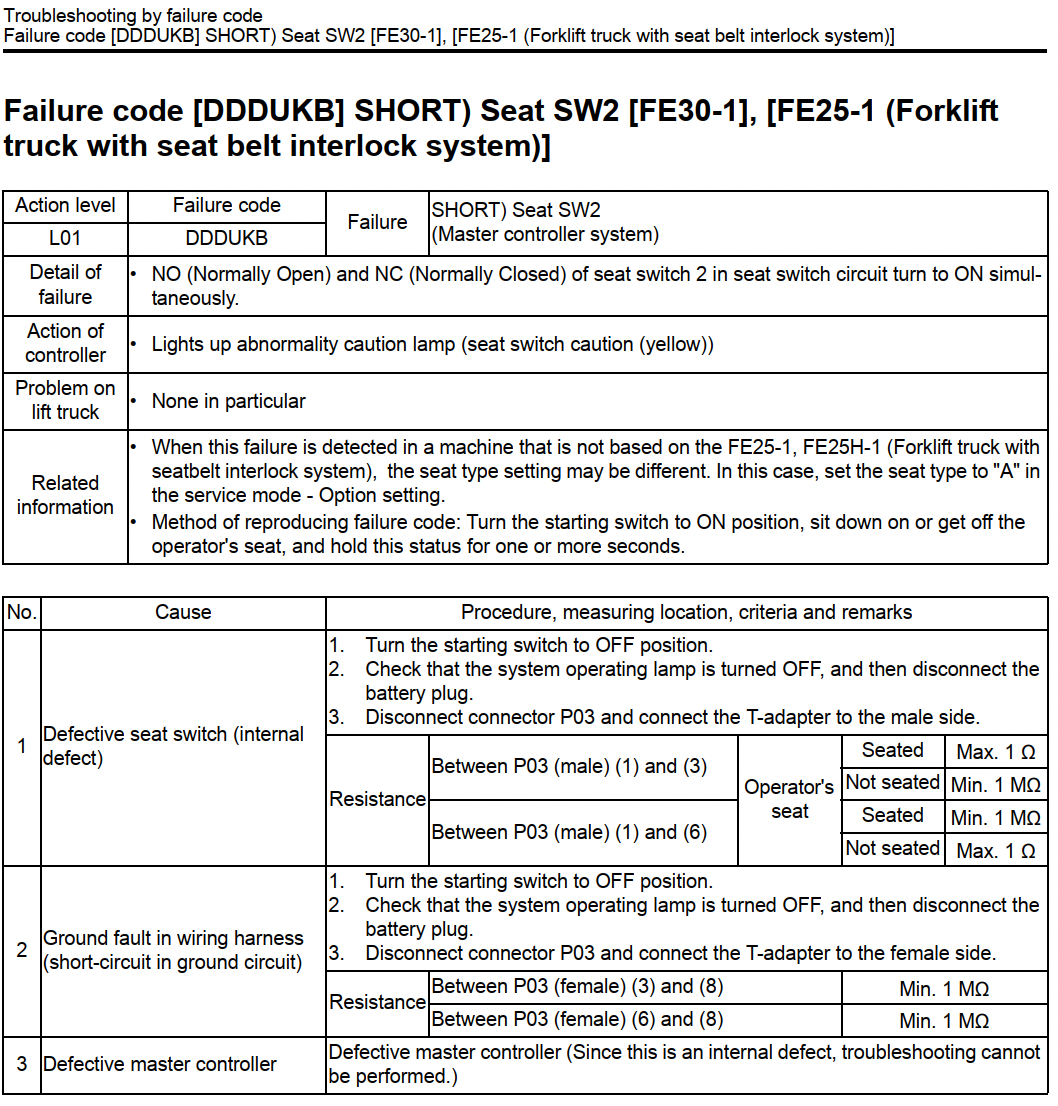

Tài liệu kỹ thuật hãng Komatsu sửa lỗi L01 DDDUKB



Kết luận

L01 DDDUKB là lỗi báo SHORT Seat SW2 trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Nguyên nhân chủ yếu là công tắc ghế bị hỏng, dây tín hiệu chạm mass hoặc Master Controller lỗi. Khi sửa chữa, kỹ thuật viên cần đo điện trở của Seat SW2 theo đúng tiêu chuẩn, kiểm tra hệ thống dây dẫn và xác nhận cài đặt loại ghế trước khi kết luận hỏng ECU.
