Hướng dẫn sửa lỗi L01 DDDVKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DDDVKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

L01 DDDVKA là mã lỗi liên quan đến Seat Switch Logic Error (Master Controller System), tức lỗi logic công tắc ghế ngồi (Seat Switch) trong hệ thống bộ điều khiển chính (Master Controller).

Lỗi này xuất hiện trên các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Hệ thống Seat Switch có nhiệm vụ xác nhận người vận hành đang ngồi đúng vị trí. Khi Master Controller phát hiện tín hiệu bất thường từ công tắc ghế, xe sẽ kích hoạt chế độ bảo vệ nhằm đảm bảo an toàn.

Mô tả mã lỗi L01 DDDVKA

Nguyên nhân là do mạch Seat Switch phát sinh tín hiệu logic không hợp lệ, khiến bộ điều khiển không thể xác định đúng trạng thái ghế ngồi.

Theo tài liệu Komatsu, các lỗi logic của Seat Switch có thể xuất hiện đồng thời với các mã lỗi khác trong cùng hệ thống.

Triệu chứng khi xuất hiện lỗi L01 DDDVKA

Khi lỗi xảy ra, xe sẽ có các biểu hiện sau:

• Kích hoạt khóa nâng hàng (Lift Interlock)
• Kích hoạt khóa di chuyển (Travel Interlock)
• Đèn cảnh báo ghế ngồi màu vàng sáng liên tục
• Còi cảnh báo kêu liên tục
• Xe không thể nâng hạ
• Xe không thể di chuyển
• Nếu lỗi xảy ra khi đang chạy:
  • Cần số tự động chuyển về vị trí Neutral
  • Xe dừng để đảm bảo an toàn

Nguyên nhân gây lỗi L01 DDDVKA

Theo tài liệu kỹ thuật Komatsu, có 4 nguyên nhân chính.

1. Công tắc ghế (Seat Switch) bị hỏng

Đây là nguyên nhân phổ biến nhất.

Có thể gặp:

• Tiếp điểm bên trong bị hỏng
• Hở mạch
• Chập mạch bên trong công tắc
• Công tắc hoạt động không đúng trạng thái

2. Đứt dây điện hoặc tiếp xúc kém

Bao gồm:

• Đứt dây trong bó dây
• Gãy dây
• Oxy hóa giắc cắm
• Chân giắc lỏng
• Tiếp xúc không ổn định

3. Dây tín hiệu bị chạm mass

Nếu dây Seat Switch bị chạm khung xe hoặc chạm mass sẽ làm Master Controller nhận sai trạng thái công tắc.

4. Hỏng Master Controller

Nếu toàn bộ Seat Switch và dây điện đều hoạt động bình thường nhưng lỗi vẫn còn thì khả năng cao Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Trường hợp Master Controller hỏng bên trong thì không thể sửa chữa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L01 DDDVKA

Bước 1. Tắt nguồn xe

• Tắt khóa điện OFF
• Chờ toàn bộ hệ thống tắt hoàn toàn
• Rút giắc pin (Battery Plug)

Bước 2. Kiểm tra Seat Switch

Tháo giắc P03.

Tiến hành đo điện trở bằng đồng hồ VOM.

Khi người lái KHÔNG ngồi trên ghế

Đo:

• P03 (1) ↔ P03 (3)
• P03 (7) ↔ P03 (8)

Tiêu chuẩn:

≤ 1 Ω

Khi người lái NGỒI trên ghế

Đo:

• P03 (1) ↔ P03 (3)
• P03 (7) ↔ P03 (8)

Tiêu chuẩn:

≥ 1 MΩ

Tiếp tục đo:

Khi người lái NGỒI

• P03 (1) ↔ P03 (6)
• P03 (2) ↔ P03 (8)

Tiêu chuẩn:

≤ 1 Ω

Khi người lái KHÔNG NGỒI

• P03 (1) ↔ P03 (6)
• P03 (2) ↔ P03 (8)

Tiêu chuẩn:

≥ 1 MΩ

Nếu kết quả không đúng tiêu chuẩn:

Thay Seat Switch mới.

Bước 3. Kiểm tra dây điện

Ngắt hai giắc:

• P03
• C01

Đo thông mạch giữa:

Nếu điện trở lớn hơn tiêu chuẩn:

• Đứt dây
• Hỏng giắc
• Tiếp xúc kém

Khắc phục:

• Sửa dây
• Thay dây
• Làm sạch giắc
• Thay chân giắc nếu cần

Bước 4. Kiểm tra diode

Đo thông mạch:

C01 (39) (+) ↔ P03 (6) (-)

Đồng hồ phải có tín hiệu thông mạch theo chiều diode.

Nếu không đạt:

• Kiểm tra mạch diode
• Kiểm tra relay Seat Belt Interlock
• Kiểm tra dây dẫn

Bước 5. Kiểm tra chạm mass

Nếu các bước trên đều đạt nhưng lỗi vẫn còn:

Kiểm tra:

• Dây tín hiệu Seat Switch
• Bó dây từ P03 đến C01
• Dây có chạm khung xe hay không

Nếu phát hiện:

• Chạm mass
• Tróc vỏ dây
• Chập dây

Cần sửa chữa hoặc thay thế bó dây.

Bước 6. Kiểm tra Master Controller

Nếu:

• Seat Switch tốt
• Dây điện tốt
• Không chạm mass

Nhưng lỗi L01 DDDVKA vẫn xuất hiện thì khả năng cao Master Controller bị lỗi bên trong.

Giải pháp:

• Kiểm tra bằng thiết bị chẩn đoán Komatsu
• Thay Master Controller nếu xác định hỏng

Cách tái tạo lỗi để kiểm tra

Theo tài liệu Komatsu:

1. Bật khóa điện ON.
2. Ngồi lên ghế hoặc rời khỏi ghế.
3. Giữ trạng thái này tối thiểu 1 giây.
4. Quan sát màn hình và kiểm tra mã lỗi.

Lưu ý khi sửa lỗi L01 DDDVKA

• Không đấu tắt Seat Switch để xe hoạt động vì sẽ vô hiệu hóa hệ thống an toàn.
• Luôn ngắt nguồn pin trước khi đo điện trở.
• Chỉ sử dụng đồng hồ đo có độ chính xác cao.
• Kiểm tra kỹ tình trạng oxy hóa và lỏng chân giắc trước khi thay thế linh kiện.
• Sau khi sửa chữa, xóa mã lỗi và chạy thử xe để xác nhận hệ thống hoạt động ổn định.

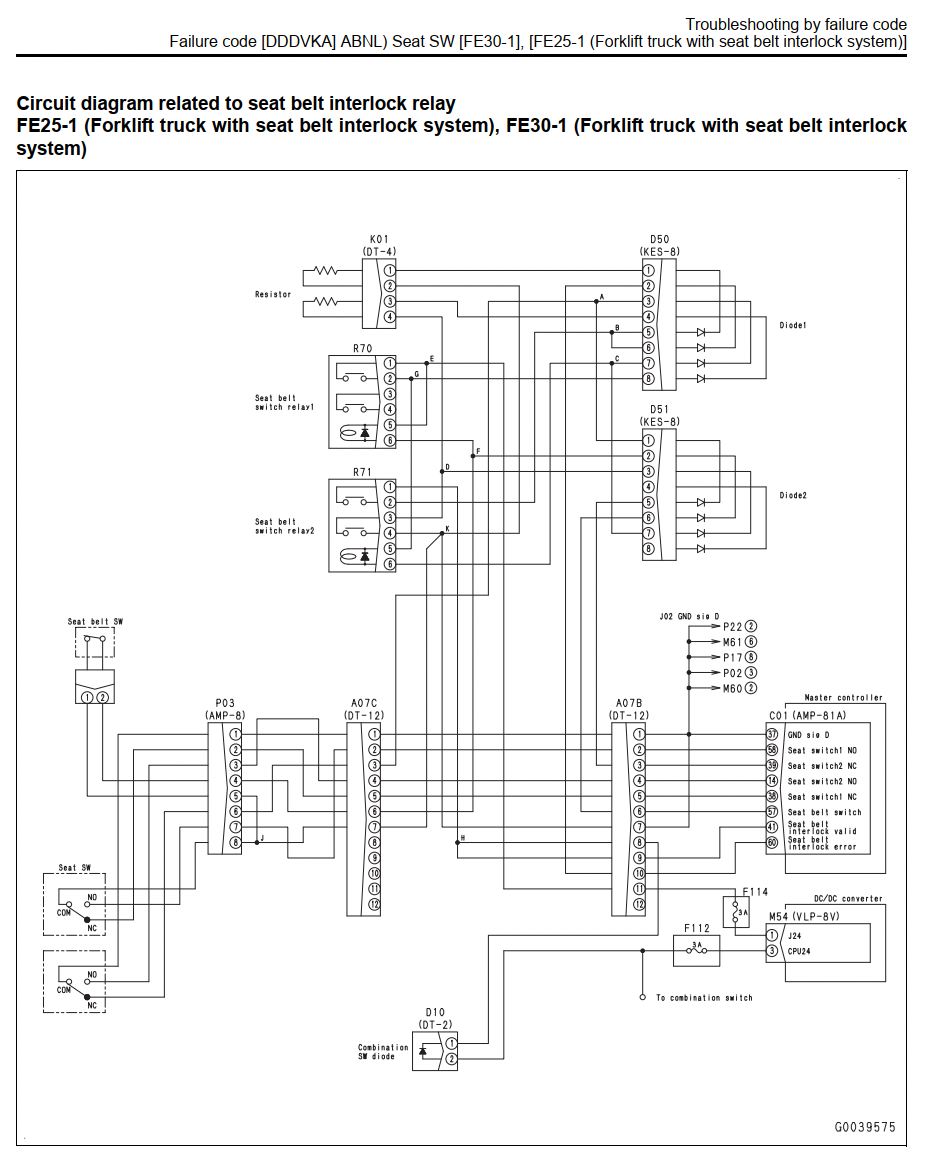

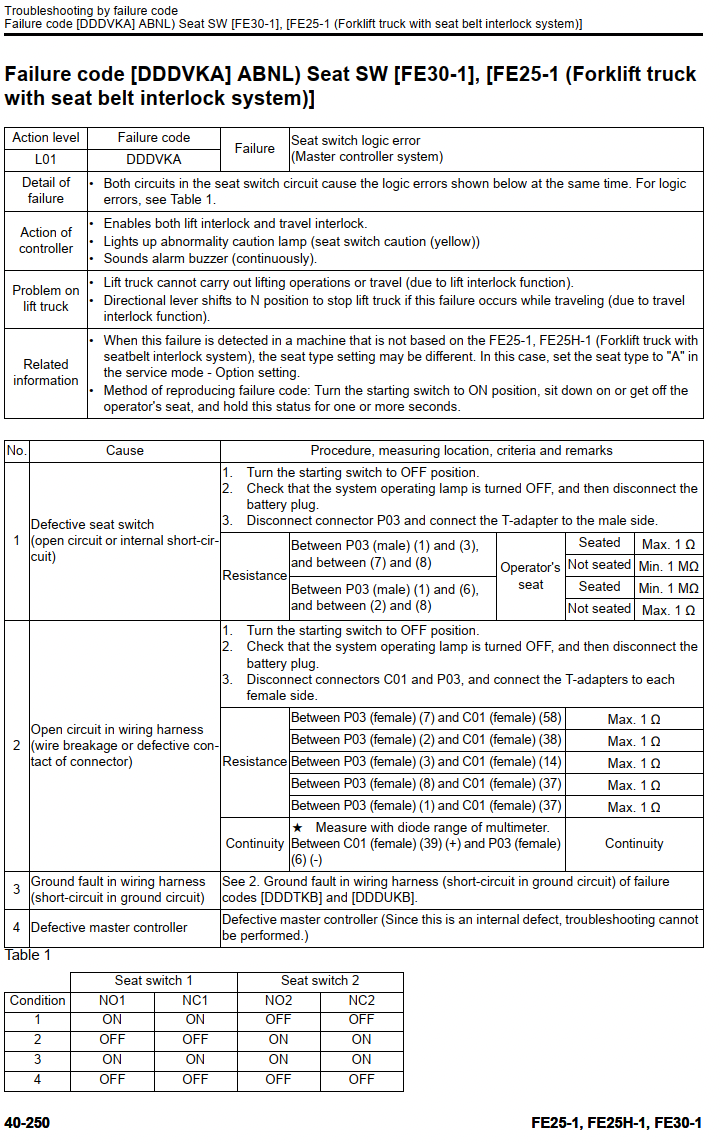

Sơ đồ sửa lỗi L01 DDDVKA chuẩn tài liệu Komatsu

Kết luận

Lỗi L01 DDDVKA trên xe nâng điện Komatsu FE25-1, Komatsu FE25H-1 và Komatsu FE30-1 là lỗi logic của công tắc ghế ngồi (Seat Switch) trong hệ thống điều khiển chính. Phần lớn trường hợp xuất phát từ Seat Switch hỏng, dây điện đứt, giắc cắm tiếp xúc kém hoặc chạm mass. Việc kiểm tra theo đúng quy trình của Komatsu sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
