Hướng dẫn sửa lỗi L01 DDDVKM trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DDDVKM trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi công tắc ghế ngồi (Seat Switch) bị lỗi kép hoặc sai lệch tín hiệu

L01 DDDVKM là một trong những mã lỗi an toàn quan trọng trên dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 được trang bị hệ thống khóa liên động dây an toàn (Seat Belt Interlock System).

Khi lỗi này xuất hiện, bộ điều khiển trung tâm (Master Controller) sẽ xác định tín hiệu từ công tắc ghế ngồi không hợp lệ do lỗi kép (Double Failure) hoặc sai lệch trạng thái (Offset Setting). Để đảm bảo an toàn, xe sẽ tự động khóa toàn bộ chức năng nâng hạ và di chuyển.

Trong bài viết dưới đây, chúng tôi sẽ hướng dẫn đầy đủ nguyên nhân, cách kiểm tra và quy trình sửa lỗi L01 DDDVKMtheo đúng tài liệu kỹ thuật Komatsu.

L01 DDDVKM là lỗi gì?

Tên đầy đủ:

L01 DDDVKM – Seat Switch Double Failure or Offset Setting (Master Controller System)

Ý nghĩa lỗi

Master Controller phát hiện hai mạch công tắc ghế (Seat Switch) gửi tín hiệu không đúng logic hoặc chỉ có một mạch hoạt động trong thời gian dài, dẫn đến xác định lỗi.

Hiện tượng khi xuất hiện lỗi L01 DDDVKM

Khi lỗi xảy ra, xe nâng sẽ có các biểu hiện:

Khóa chức năng nâng hàng (Lift Interlock).
Khóa chức năng di chuyển (Travel Interlock).
Đèn cảnh báo ghế ngồi màu vàng sáng liên tục.
Chuông cảnh báo kêu liên tục.
Xe không thể nâng hạ.
Xe không thể tiến hoặc lùi.
Nếu lỗi xảy ra khi xe đang chạy:
- Xe sẽ tự dừng khi cần số trở về vị trí N (Neutral).

Điều kiện phát sinh lỗi

Theo tài liệu Komatsu:

Lỗi được ghi nhận khi:

Hai tín hiệu Seat Switch không đúng bảng logic.
Chỉ có một trong hai mạch Seat Switch chuyển trạng thái.
Trạng thái sai này duy trì khoảng 20 giây.

Ví dụ:

Người lái ngồi lên ghế nhưng chỉ có một tiếp điểm chuyển ON.
Một tiếp điểm bị kẹt.
Một dây tín hiệu bị đứt.

Nguyên nhân gây lỗi L01 DDDVKM

Theo tài liệu sửa chữa Komatsu, có 4 nguyên nhân chính.

1. Công tắc ghế ngồi (Seat Switch) bị hỏng

Đây là nguyên nhân phổ biến nhất.

Bao gồm:

Tiếp điểm bị cháy.
Hỏng bên trong công tắc.
Chập mạch nội bộ.
Công tắc không chuyển trạng thái.

Cách kiểm tra

Tắt khóa điện.

Ngắt nguồn pin.

Rút giắc P03.

Đo điện trở.

Điều kiện tiêu chuẩn

Khi có người ngồi trên ghế

Đo giữa:

P03 (1) ↔ (3)
P03 (7) ↔ (8)

Điện trở:

≤ 1 Ω

Khi không có người ngồi

Đo cùng vị trí trên:

Điện trở:

≥ 1 MΩ

Đo tiếp:

Giữa:

P03 (1) ↔ (6)
P03 (2) ↔ (8)

Khi có người ngồi

≥ 1 MΩ

Khi không ngồi

≤ 1 Ω

Nếu sai tiêu chuẩn, cần thay công tắc ghế.

2. Đứt dây hoặc tiếp xúc kém trong dây điện

Nếu Seat Switch tốt, tiếp tục kiểm tra dây dẫn.

Kiểm tra từ:

P03 → C01

Đo điện trở giữa:

P03 (7) ↔ C01 (58)
P03 (2) ↔ C01 (38)
P03 (3) ↔ C01 (14)
P03 (8) ↔ C01 (37)
P03 (1) ↔ C01 (37)

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

Dây bị đứt.
Lỏng chân giắc.
Oxy hóa chân cắm.
Gãy dây trong bó dây.

3. Kiểm tra diode trong mạch

Theo sơ đồ điện Komatsu:

Đo diode giữa:

C01 (39) (+)
P03 (6) (-)

Kết quả:

Phải có thông mạch theo đúng chiều diode.

Nếu không đúng:

Diode hỏng.
Relay Seat Belt lỗi.

4. Chập mass trong dây điện

Nếu dây bị chạm mass, Master Controller sẽ hiểu sai trạng thái Seat Switch.

Kiểm tra:

Dây cọ vào khung xe.
Dây bị ép.
Dây bị chuột cắn.
Chập xuống mass.

Nếu phát hiện chập mass cần sửa chữa hoặc thay dây điện.

5. Master Controller bị lỗi

Nếu:

Seat Switch tốt.
Dây điện tốt.
Diode tốt.
Không có chập mass.

Nhưng lỗi vẫn còn:

=> Khả năng cao Master Controller bị hỏng bên trong.

Theo tài liệu Komatsu:

Không có quy trình sửa chữa bên trong Master Controller.

Giải pháp:

Thay Master Controller.
Cài đặt lại theo đúng cấu hình xe.

Bảng logic hoạt động của Seat Switch

Hệ thống sử dụng 2 công tắc độc lập.

Trạng thái 1

Seat Switch 1

NO1: ON
NC1: OFF

Seat Switch 2

NO2: OFF
NC2: ON

Trạng thái 2

Seat Switch 1

NO1: OFF
NC1: ON

Seat Switch 2

NO2: ON
NC2: OFF

Nếu tín hiệu không đúng hai trạng thái trên, Master Controller sẽ sinh lỗi L01 DDDVKM.

Quy trình sửa lỗi L01 DDDVKM

Thực hiện theo đúng trình tự sau:

Tắt khóa điện.
Ngắt nguồn pin.
Kiểm tra công tắc ghế.
Đo điện trở Seat Switch.
Kiểm tra dây dẫn từ P03 đến C01.
Kiểm tra diode.
Kiểm tra chập mass.
Kiểm tra relay Seat Belt Interlock.
Xóa lỗi.
Khởi động lại xe.
Nếu lỗi vẫn còn, thay Master Controller.

Một số lưu ý khi sửa lỗi

Không đấu tắt (bypass) công tắc ghế để sử dụng xe vì sẽ làm mất chức năng an toàn.
Luôn ngắt nguồn pin trước khi tháo giắc điện.
Vệ sinh sạch các đầu giắc trước khi đo điện trở.
Sau khi thay Seat Switch hoặc Master Controller cần kiểm tra lại toàn bộ chức năng khóa liên động trước khi đưa xe vào vận hành.

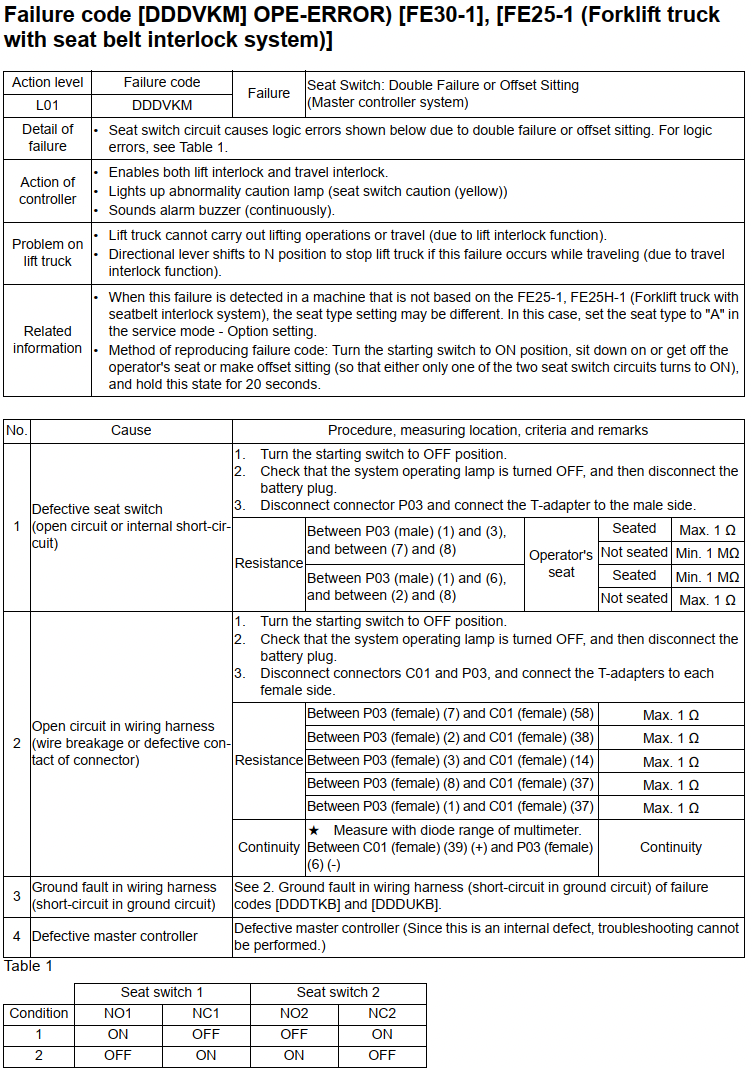

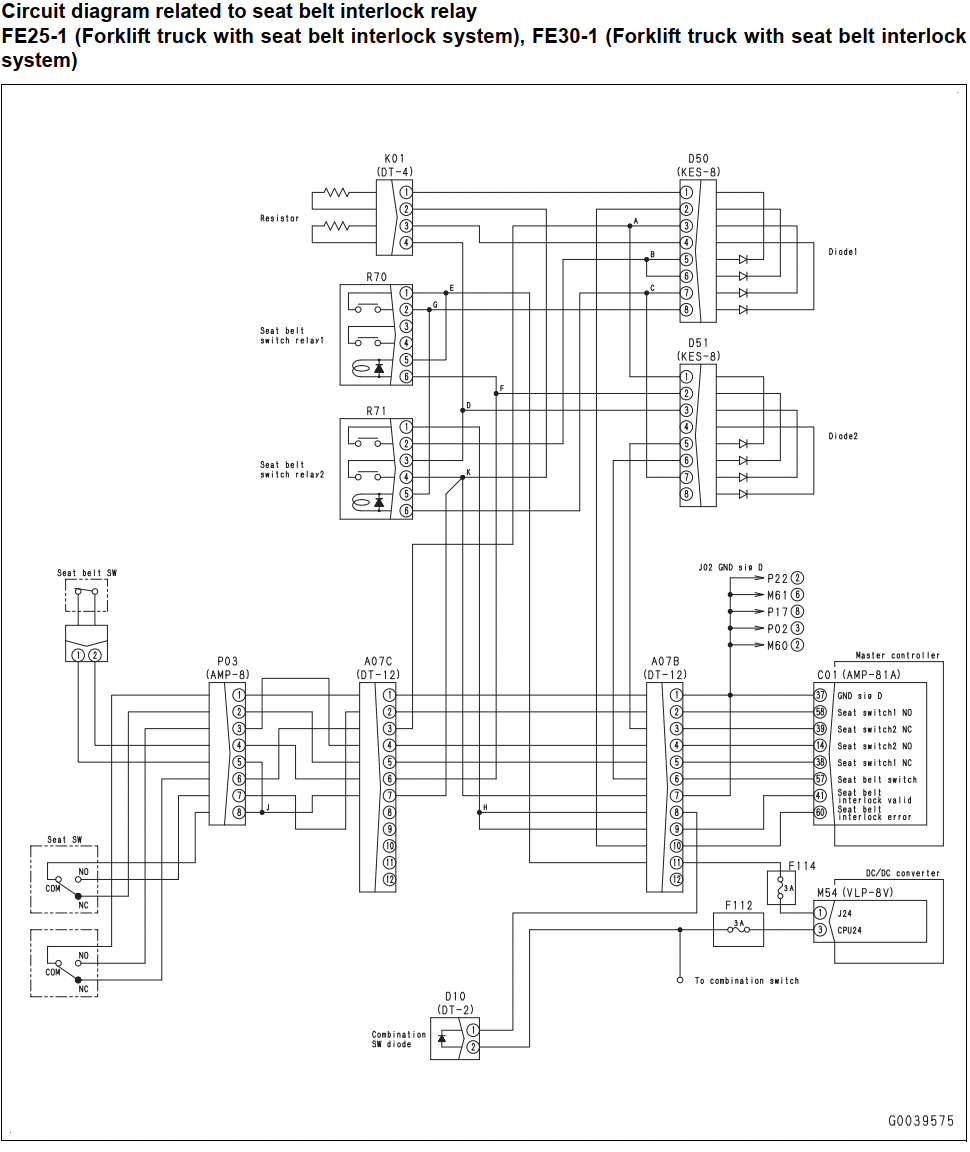

Sơ đồ sửa lỗi L01 DDDVKM theo tài liệu kỹ thuật Komatsu

Kết luận

L01 DDDVKM là lỗi liên quan đến Seat Switch Double Failure hoặc Offset Setting trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Nguyên nhân chủ yếu đến từ công tắc ghế ngồi, dây điện, diode, relay hoặc Master Controller. Việc kiểm tra theo đúng thứ tự từ công tắc, dây dẫn đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và đảm bảo hệ thống an toàn của xe hoạt động ổn định.
