Cách sửa lỗi L03 DDK6KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1
Hướng dẫn sửa lỗi L03 DDK6KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1
Lỗi L03 DDK6KA là một trong những lỗi liên quan đến cần gạt chọn hướng di chuyển F/N/R (Direction Lever) trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, xe sẽ không thể di chuyển tiến hoặc lùi do bộ điều khiển kích hoạt chế độ khóa di chuyển (Travel Interlock) nhằm đảm bảo an toàn.
Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách kiểm tra và khắc phục lỗi L03 DDK6KA theo đúng tài liệu kỹ thuật của Komatsu áp dụng cho:
- Xe nâng điện Komatsu FE25-1
- Xe nâng điện Komatsu FE25H-1
- Xe nâng điện Komatsu FE30-1

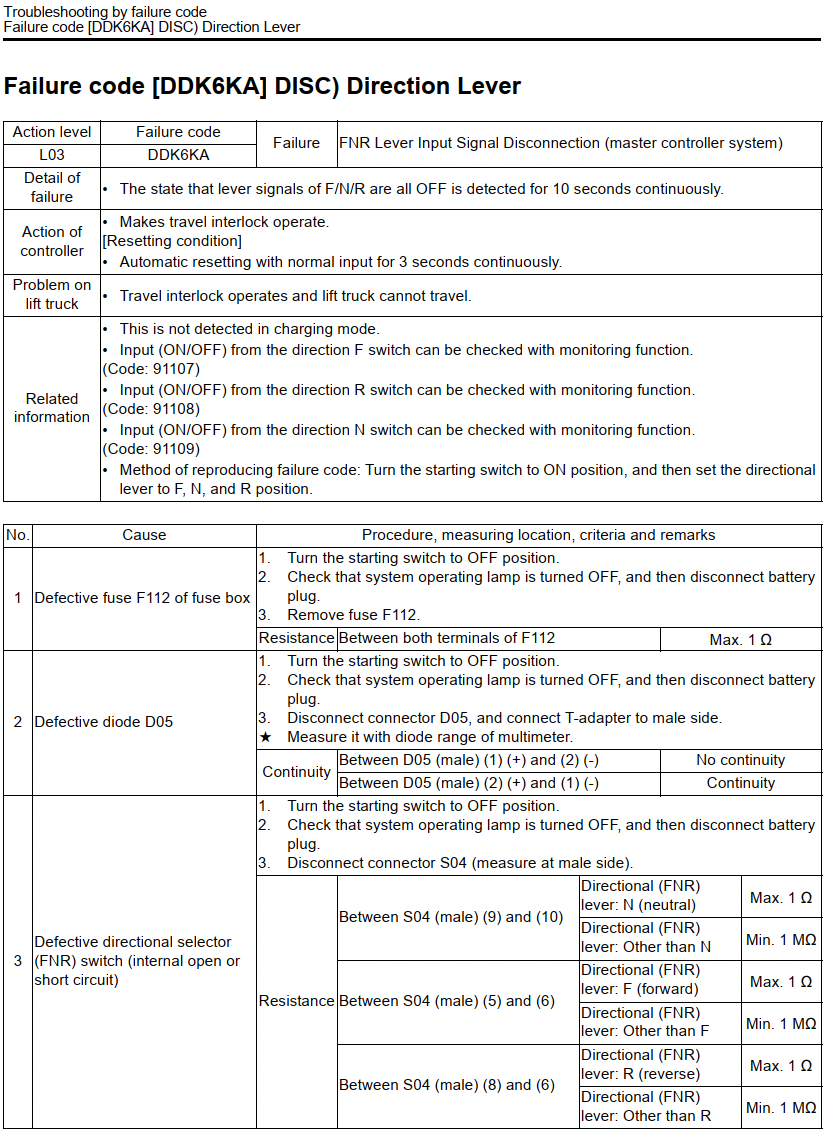

L03 DDK6KA là lỗi gì?
Tên đầy đủ của lỗi:
L03 DDK6KA – Direction Lever (FNR Lever Input Signal Disconnection)
Ý nghĩa lỗi:
Bộ điều khiển chính (Master Controller) phát hiện không nhận được tín hiệu từ cần gạt chọn hướng F (Forward), N (Neutral), R (Reverse) liên tục trong 10 giây.
Nói cách khác, ECU nhận thấy cả ba tín hiệu:
- Forward
- Neutral
- Reverse
đều ở trạng thái OFF mặc dù xe đang bật khóa điện.
Hiện tượng khi xe báo lỗi L03 DDK6KA
Khi lỗi xảy ra sẽ xuất hiện các hiện tượng:
- Xe báo lỗi L03 DDK6KA trên màn hình.
- Xe không thể chạy tiến.
- Xe không thể chạy lùi.
- Hệ thống khóa truyền động (Travel Interlock) hoạt động.
- Hệ thống nâng hạ vẫn có thể hoạt động bình thường (tùy từng trường hợp).
Điều kiện phát sinh lỗi
Master Controller sẽ ghi nhận lỗi khi:
- Cả tín hiệu F
- Tín hiệu N
- Tín hiệu R
đều OFF liên tục trong 10 giây.
Lỗi không được giám sát khi xe đang sạc pin.
Điều kiện tự xóa lỗi
Sau khi tín hiệu F/N/R trở lại bình thường liên tục trong 3 giây, hệ thống sẽ tự động reset lỗi.
Nguyên nhân gây lỗi L03 DDK6KA
Theo tài liệu Komatsu, lỗi có thể xuất phát từ 6 nguyên nhân chính.
1. Cầu chì F112 bị hỏng
Đây là nguyên nhân đơn giản nhất.
Vị trí
- Fuse F112
- Giá trị: 3A
Cách kiểm tra
Tắt khóa điện.
Đợi đèn hệ thống tắt hoàn toàn.
Ngắt giắc pin.
Tháo cầu chì F112.
Đo điện trở hai đầu cầu chì.
Tiêu chuẩn
- Điện trở ≤ 1 Ω
Nếu lớn hơn tiêu chuẩn hoặc mất thông mạch thì thay cầu chì mới.
2. Diode D05 bị hỏng
Diode D05 dùng để bảo vệ tín hiệu công tắc chọn hướng.
Cách kiểm tra
Tắt khóa điện.
Ngắt pin.
Rút giắc D05.
Đo bằng thang Diode của đồng hồ số.
Giá trị tiêu chuẩn
Đo giữa:
D05 chân (1)(+) → chân (2)(-)
- Không dẫn điện
Đảo chiều:
D05 chân (2)(+) → chân (1)(-)
- Có dẫn điện
Nếu diode dẫn cả hai chiều hoặc không dẫn chiều nào thì cần thay mới.
3. Công tắc chọn hướng F/N/R bị hỏng
Đây là nguyên nhân gặp khá nhiều trên các xe đã sử dụng lâu năm.
Ngắt giắc S04 rồi đo điện trở.
Kiểm tra vị trí Neutral
Đo giữa:
S04 chân (9) và chân (10)
Khi cần gạt ở N
- ≤ 1 Ω
Các vị trí khác
- ≥ 1 MΩ
Kiểm tra vị trí Forward
Đo:
S04 chân (5) và chân (6)
Khi cần ở F
- ≤ 1 Ω
Các vị trí khác
- ≥ 1 MΩ
Kiểm tra vị trí Reverse
Đo:
S04 chân (8) và chân (6)
Khi cần ở R
- ≤ 1 Ω
Các vị trí khác
- ≥ 1 MΩ
Nếu kết quả không đúng, cần thay cụm công tắc Direction Lever.

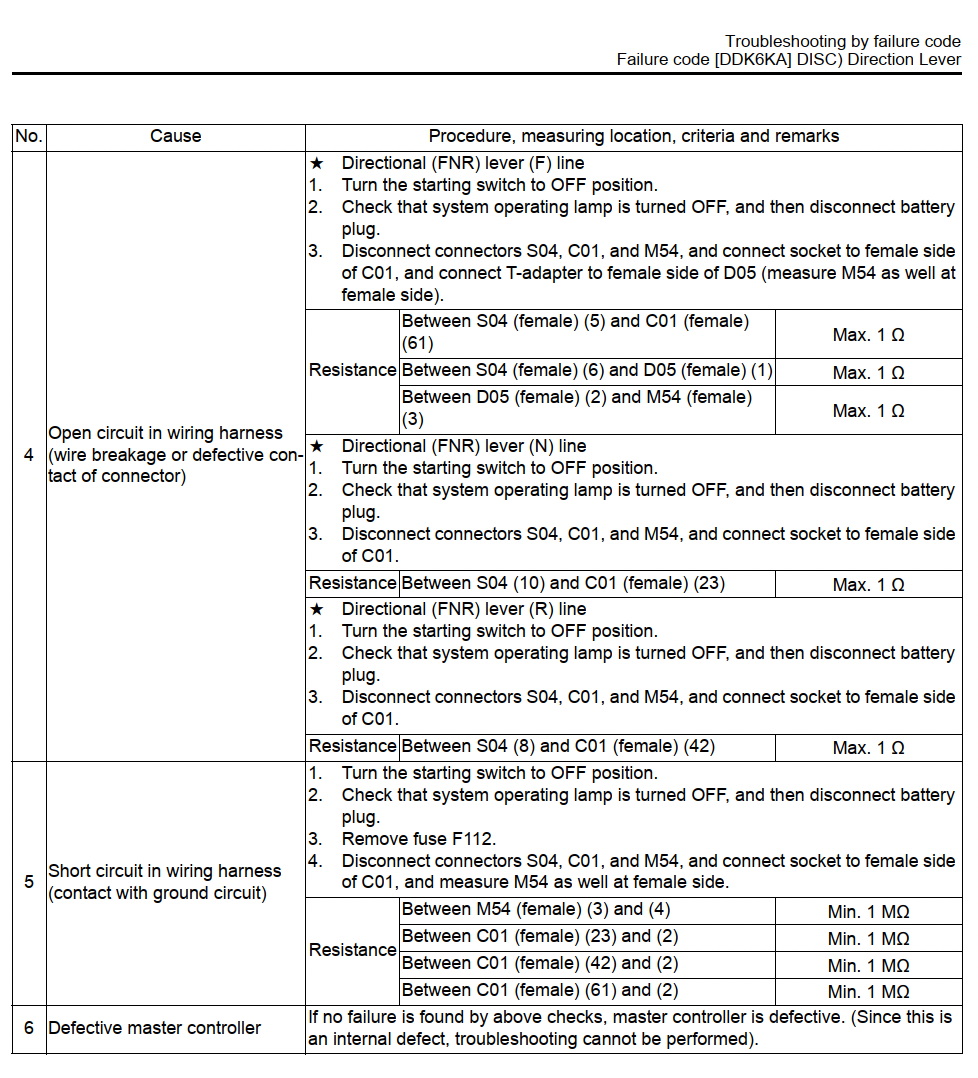

4. Đứt dây điện hoặc tiếp xúc kém
Nếu công tắc tốt thì cần kiểm tra dây dẫn.
Theo sơ đồ điện Komatsu:
Đường tín hiệu Forward
Đo điện trở:
- S04 (5) ↔ C01 (61)
- S04 (6) ↔ D05 (1)
- D05 (2) ↔ M54 (3)
Tiêu chuẩn
- ≤ 1 Ω
Đường tín hiệu Neutral
Đo:
S04 (10) ↔ C01 (23)
Tiêu chuẩn
- ≤ 1 Ω
Đường tín hiệu Reverse
Đo:
S04 (8) ↔ C01 (42)
Tiêu chuẩn
- ≤ 1 Ω
Nếu điện trở cao hoặc mất thông mạch:
- Đứt dây
- Lỏng chân giắc
- Oxy hóa đầu nối
- Gãy dây trong bó dây
5. Chập dây xuống mass
Tiếp tục kiểm tra khả năng chạm mass.
Đo điện trở:
- M54 (3) ↔ M54 (4)
- C01 (23) ↔ C01 (2)
- C01 (42) ↔ C01 (2)
- C01 (61) ↔ C01 (2)
Tiêu chuẩn
- ≥ 1 MΩ
Nếu thấp hơn tiêu chuẩn cần kiểm tra:
- Dây cọ khung xe
- Dây bị bóp
- Chập mass trong bó dây
6. Master Controller bị hỏng
Nếu:
- Cầu chì tốt
- Diode tốt
- Công tắc FNR tốt
- Dây điện tốt
- Không chập mass
mà lỗi vẫn tồn tại thì nguyên nhân cuối cùng là Master Controller bị lỗi bên trong.
Theo tài liệu Komatsu, đây là lỗi nội bộ và không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay hoặc sửa chữa bộ điều khiển tại đơn vị chuyên nghiệp.
Quy trình kiểm tra nhanh lỗi L03 DDK6KA
Thực hiện theo thứ tự sau để tiết kiệm thời gian:
- Kiểm tra cầu chì F112.
- Kiểm tra diode D05.
- Kiểm tra công tắc Direction Lever.
- Kiểm tra dây dẫn F, N, R.
- Kiểm tra chập mass.
- Kiểm tra Master Controller.
Không nên thay bộ điều khiển ngay khi chưa hoàn thành đầy đủ các bước trên.
Lưu ý khi sửa chữa
- Luôn tắt khóa điện trước khi tháo giắc.
- Ngắt kết nối pin trước khi đo điện trở.
- Không đo điện trở khi hệ thống còn cấp nguồn.
- Kiểm tra kỹ các chân giắc S04, C01, D05 và M54 vì đây là các vị trí thường bị oxy hóa hoặc lỏng tiếp xúc.
- Sau khi sửa chữa, bật khóa điện và thử chuyển cần gạt lần lượt qua các vị trí F – N – R để xác nhận lỗi đã được xóa.

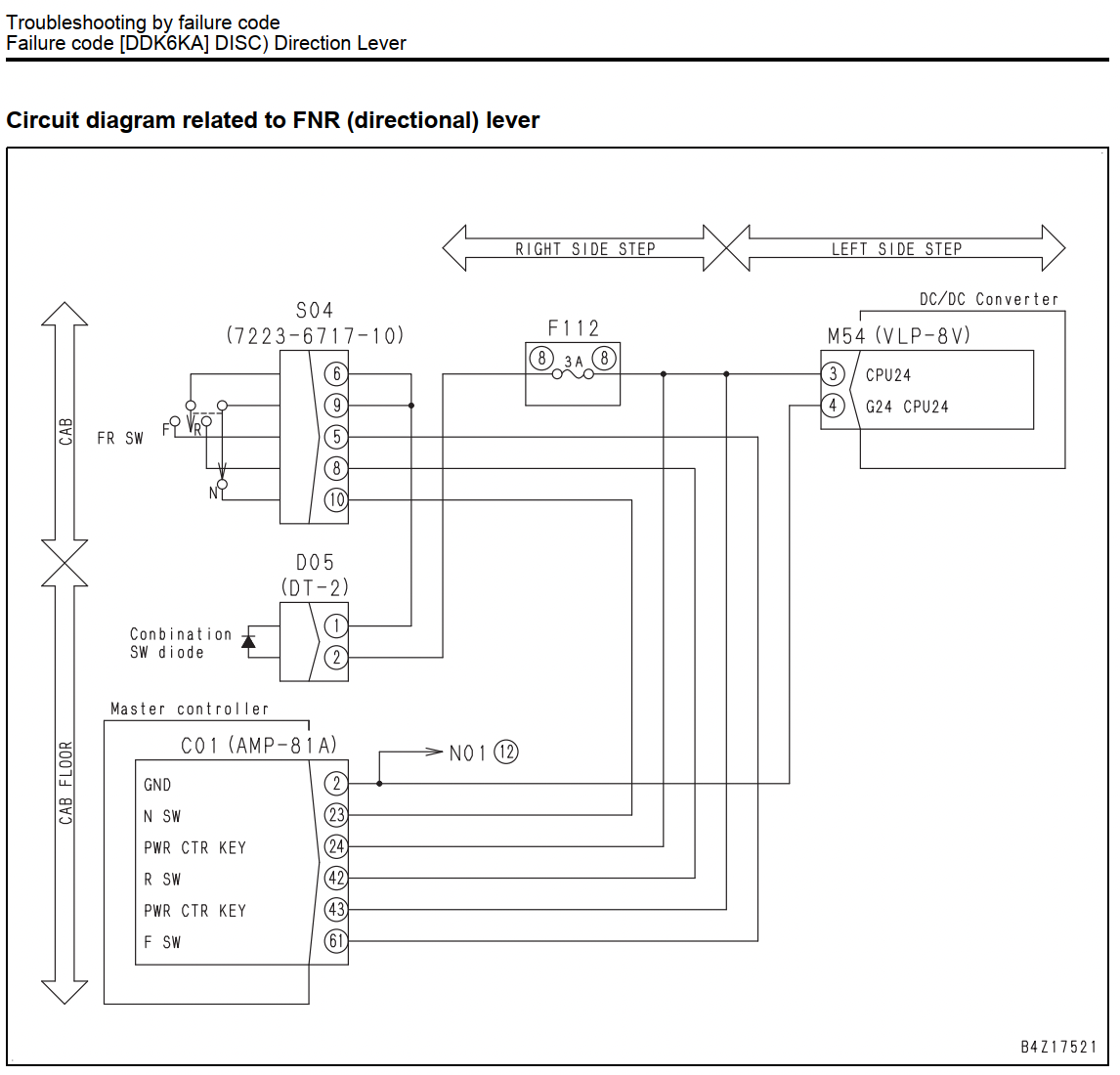

Sơ đồ sửa lỗi L03 DDK6KA - Tài liệu kỹ thuật Komatsu
Kết luận
L03 DDK6KA là lỗi liên quan đến mất tín hiệu cần gạt chọn hướng F/N/R (Direction Lever Input Signal Disconnection) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Phần lớn các trường hợp xuất phát từ cầu chì, diode, công tắc chọn hướng hoặc dây điện bị đứt, oxy hóa. Việc kiểm tra đúng trình tự theo tài liệu của Komatsu sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
