Cách sửa lỗi L03 DDK6KY trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1
Hướng dẫn sửa lỗi L03 DDK6KY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1
Lỗi L03 DDK6KY là một trong những lỗi liên quan đến tay trang điều khiển tiến/lùi (FNR Direction Lever) trên dòng xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn). Khi lỗi xuất hiện, xe sẽ bị khóa chức năng di chuyển để đảm bảo an toàn, mặc dù các chức năng nâng hạ vẫn có thể hoạt động bình thường.
Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa lỗi L03 DDK6KY theo đúng tài liệu kỹ thuật của Komatsu.
L03 DDK6KY là lỗi gì?
- Mã lỗi: L03 DDK6KY
- Tên lỗi đầy đủ: FNR Lever Input Signal Short Circuit (Master Controller System)
- Dịch nghĩa: Ngắn mạch tín hiệu đầu vào của cần gạt tiến/lùi FNR trong hệ thống bộ điều khiển trung tâm (Master Controller).
Hiện tượng của lỗi L03 DDK6KY
Khi xuất hiện mã lỗi L03 DDK6KY, xe thường có các biểu hiện sau:
- Đèn báo lỗi xuất hiện trên màn hình.
- Xe không thể di chuyển tiến hoặc lùi.
- Hệ thống Travel Interlock được kích hoạt.
- Xe chỉ hoạt động trở lại sau khi tín hiệu FNR trở về bình thường liên tục trong khoảng 3 giây.
Nguyên nhân phát sinh lỗi L03 DDK6KY
Theo tài liệu kỹ thuật Komatsu, lỗi được phát hiện khi:
Bộ điều khiển nhận thấy nhiều tín hiệu F (Forward), N (Neutral) và R (Reverse) cùng được kích hoạt liên tục trong hơn 1 giây.
Điều này đồng nghĩa với việc bộ điều khiển nhận tín hiệu bất thường từ tay trang FNR.
Các nguyên nhân chính gồm:
1. Hỏng công tắc tay trang FNR (phổ biến nhất)
Bên trong tay gạt xảy ra:
- chập tiếp điểm
- tiếp điểm bị kẹt
- hỏng công tắc F
- hỏng công tắc N
- hỏng công tắc R
Đây là nguyên nhân thường gặp nhất.
2. Chập dây điện
Có thể xảy ra:
- dây tín hiệu bị cọ sát
- dây bị ép
- dây bị đứt lớp cách điện
- nước vào giắc cắm
- oxy hóa đầu nối
Làm cho nhiều đường tín hiệu bị nối với nhau.
3. Hỏng Master Controller
Nếu toàn bộ:
- tay trang FNR
- dây điện
- giắc cắm
đều bình thường thì khả năng cao bộ điều khiển trung tâm (Master Controller) đã bị lỗi bên trong.
Cách kiểm tra lỗi L03 DDK6KY
Bước 1. Kiểm tra lỗi có xuất hiện hay không
- Bật khóa điện ON.
- Gạt tay số lần lượt:
- F
- N
- R
- Kiểm tra màn hình có xuất hiện mã L03 DDK6KY.
Bước 2. Tắt nguồn
- Chuyển khóa điện OFF.
- Đợi đèn hệ thống tắt hoàn toàn.
- Rút giắc pin xe nâng.
Bước 3. Kiểm tra tay trang FNR
Tháo giắc:
S04
Sau đó:
- cắm lại pin
- bật khóa điện
Quan sát:
Trường hợp 1
Nếu vẫn còn:
L03 DDK6KY
=> Có khả năng:
- dây điện bị chập
- hoặc Master Controller hỏng.
Trường hợp 2
Nếu mã lỗi chuyển từ:
DDK6KY
sang
DDK6KA
=> Kết luận:
Tay trang điều khiển FNR đã hỏng và cần thay thế.
Đây là kết luận chính thức trong tài liệu kỹ thuật Komatsu.
Kiểm tra hệ thống dây điện
Nếu tay trang không bị hỏng, tiếp tục kiểm tra dây điện.
Tháo:
Giắc C01 của Master Controller
Đo điện trở giữa:
| Điểm đo | Giá trị tiêu chuẩn |
|---|---|
| Chân 23 ↔ 24 | ≥ 1 MΩ |
| Chân 42 ↔ 24 | ≥ 1 MΩ |
| Chân 61 ↔ 24 | ≥ 1 MΩ |
Nếu điện trở nhỏ hơn tiêu chuẩn:
=> Dây điện đang bị chập.
Cần:
- kiểm tra toàn bộ bó dây
- kiểm tra vị trí cọ sát
- kiểm tra đầu nối
- sửa chữa hoặc thay dây.
Kiểm tra Master Controller
Nếu:
- tay FNR tốt
- dây điện đạt chuẩn
- điện trở đúng tiêu chuẩn
nhưng lỗi vẫn còn,
=> Master Controller bị lỗi nội bộ.
Theo tài liệu Komatsu:
Không thể sửa chữa bên trong bộ điều khiển.
Giải pháp là:
- thay Master Controller mới
- lập trình theo đúng model xe.
Theo dõi tín hiệu bằng chế độ Monitoring
Komatsu cho phép kiểm tra trạng thái từng tín hiệu của tay FNR bằng chế độ Monitor.
Các mã theo dõi gồm:
| Chức năng | Mã Monitor |
|---|---|
| Công tắc F | 91107 |
| Công tắc R | 91108 |
| Công tắc N | 91109 |
Nếu khi gạt từng vị trí mà nhiều tín hiệu cùng ON thì tay trang hoặc dây điện đang gặp sự cố.

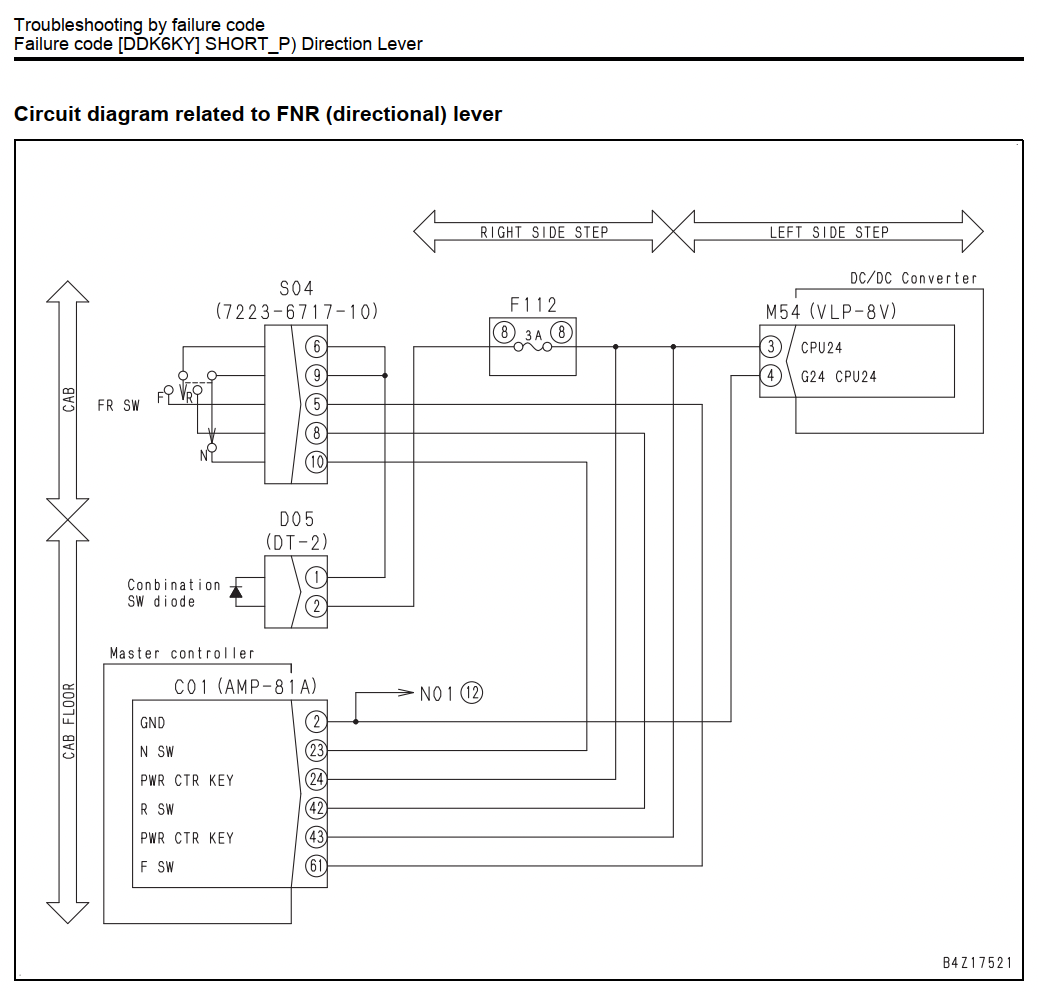

Sơ đồ mạch liên quan
Theo sơ đồ điện của Komatsu, tín hiệu FNR gồm các thành phần:
- Tay trang FNR (FR Switch)
- Giắc S04
- Cầu chì F112
- Giắc C01 của Master Controller
- Bộ điều khiển Master Controller
- Bộ chuyển đổi nguồn DC/DC
Khi kiểm tra cần đặc biệt chú ý:
- giắc S04
- giắc C01
- dây tín hiệu F
- dây tín hiệu N
- dây tín hiệu R
- điểm mass (GND).
Lưu ý khi sửa lỗi L03 DDK6KY
Trong quá trình sửa chữa cần:
- Luôn tắt khóa điện trước khi tháo giắc.
- Rút pin trước khi đo điện trở.
- Không đo điện trở khi hệ thống đang cấp điện.
- Vệ sinh toàn bộ đầu giắc bằng dung dịch vệ sinh tiếp điểm điện.
- Kiểm tra hiện tượng oxy hóa hoặc nước xâm nhập vào giắc cắm.
- Sau khi sửa xong, xóa lỗi và kiểm tra lại đầy đủ các chế độ tiến (F), trung gian (N) và lùi (R).

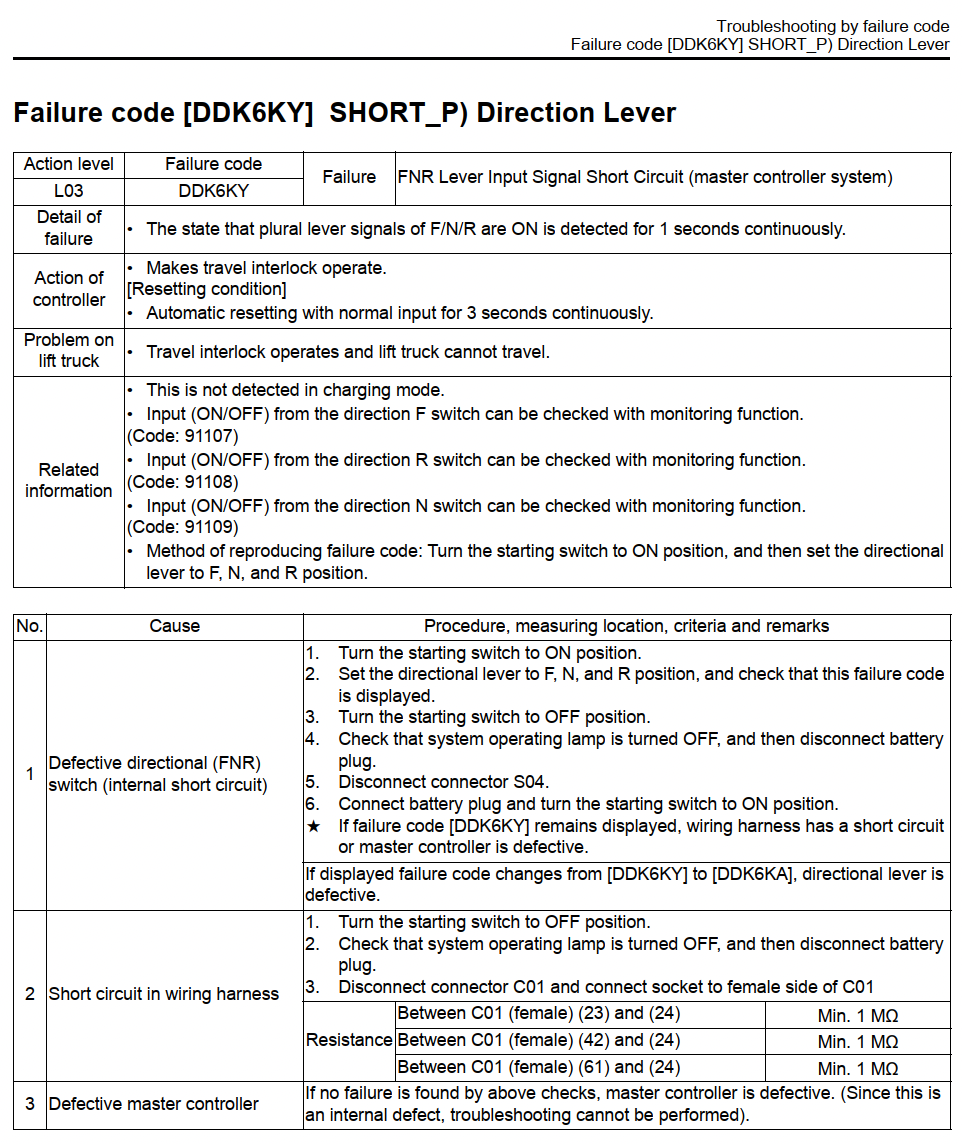

Tài liệu sửa lỗi L03 DDK6KY của hãng Komatsu
Kết luận
Lỗi L03 DDK6KY trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi ngắn mạch tín hiệu đầu vào của tay trang điều khiển tiến/lùi (FNR Lever Input Signal Short Circuit). Nguyên nhân thường gặp nhất là tay trang FNR bị chập tiếp điểm, tiếp theo là chập dây điện hoặc Master Controller hỏng.
Theo đúng quy trình của Komatsu, kỹ thuật viên nên kiểm tra theo thứ tự:
- Xác nhận mã lỗi.
- Kiểm tra và cô lập tay trang FNR bằng cách tháo giắc S04.
- Đo điện trở hệ thống dây tại giắc C01.
- Nếu tay trang và dây điện đều đạt yêu cầu nhưng lỗi vẫn tồn tại thì thay thế Master Controller.
Việc thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
