Hướng dẫn sửa lỗi L03 DFC1KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi hở mạch cảm biến góc tay nâng (Lift Lever POT)

L03 DFC1KA là lỗi gì?

L03 DFC1KA (DISC) Lift lever POT là mã lỗi xuất hiện trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) khi bộ điều khiển chính (Master Controller) phát hiện hở mạch cảm biến góc tay điều khiển nâng (Lift Lever Angle Sensor/Potentiometer).

Cụ thể, ECU phát hiện điện áp tín hiệu của cảm biến nhỏ hơn hoặc bằng 0,3V liên tục trong 200 ms, từ đó xác định tín hiệu cảm biến bị mất hoặc bất thường.

Thông tin lỗi L03 DFC1KA

Hiện tượng khi xe báo lỗi L03 DFC1KA

Khi xuất hiện lỗi này, xe thường có các biểu hiện:

• Không nâng được càng.
• Hệ thống vẫn cho phép hạ càng.
• Xe không thực hiện được thao tác nâng hàng.
• Đèn báo lỗi xuất hiện trên màn hình.

Điều kiện phát sinh lỗi

Master Controller sẽ ghi nhận lỗi khi:

• Điện áp tín hiệu Lift Lever POT ≤ 0,3V
• Thời gian duy trì 200 ms liên tục

Sau khi tắt khóa điện (OFF) hoặc chuyển sang chế độ sạc, ECU sẽ reset điều kiện lỗi.

Nguyên nhân gây lỗi L03 DFC1KA

Theo tài liệu kỹ thuật Komatsu, lỗi này thường xuất phát từ 4 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến (5V Sensor Supply)

Đây là nguyên nhân cần kiểm tra đầu tiên.

Nguồn 5V từ Master Controller không cấp đến cảm biến khiến tín hiệu về ECU bằng 0V.

Nguyên nhân có thể gồm:

• Hỏng nguồn 5V trong ECU
• Chập tải trên đường cấp nguồn
• Đứt dây nguồn 5V

2. Hỏng cảm biến góc tay nâng (Lift Lever Angle Sensor)

Bên trong cảm biến xảy ra:

• Đứt biến trở
• Chập biến trở
• Mòn tiếp điểm
• Đứt mạch bên trong

Đây là nguyên nhân thường gặp sau thời gian sử dụng dài.

3. Đứt dây điện hoặc tiếp xúc kém

Bao gồm:

• Đứt dây tín hiệu
• Đứt dây nguồn
• Đứt dây Mass
• Chân giắc P27 bị oxy hóa
• Giắc C01 tiếp xúc kém

4. Hỏng Master Controller

Nếu toàn bộ hệ thống dây và cảm biến đều bình thường thì khả năng còn lại là:

• Hỏng mạch đọc tín hiệu trong ECU
• Hỏng nguồn 5V bên trong bộ điều khiển

Quy trình kiểm tra lỗi L03 DFC1KA

Bước 1. Kiểm tra xem xe có đồng thời báo lỗi DBN5KX hay không

Theo tài liệu Komatsu:

Nếu xe đồng thời xuất hiện DBN5KX, cần sửa lỗi này trước rồi mới tiếp tục xử lý L03 DFC1KA.

Bước 2. Kiểm tra nguồn cấp 5V

Thực hiện

• Tắt khóa điện.
• Chờ đèn hệ thống tắt hoàn toàn.
• Ngắt giắc pin.
• Rút giắc P27.
• Lắp T-adapter vào đầu giắc cái.
• Cắm lại pin.
• Bật khóa điện.

Đo điện áp

Đo giữa:

• P27 chân (1)
• P27 chân (3)

Giá trị tiêu chuẩn

4,8 ~ 5,2V

Kết luận

Nếu điện áp không nằm trong khoảng trên:

• Kiểm tra nguồn 5V
• Kiểm tra ECU
• Kiểm tra dây nguồn

Bước 3. Kiểm tra cảm biến Lift Lever POT

Tắt khóa điện.

Ngắt pin.

Rút giắc P27.

Đo điện trở giữa:

P27 (đực) chân (1) và chân (3)

Giá trị chuẩn

Khoảng 2 kΩ

Sau đó vận hành tay nâng và đo:

P27 chân (2) và chân (3)

Điện trở phải thay đổi liên tục trong khoảng:

0 ~ 2 kΩ

Nếu:

• Không thay đổi
• Điện trở vô cùng lớn
• Điện trở bằng 0Ω
• Giá trị nhảy bất thường

⇒ Cảm biến đã hỏng và cần thay mới.

Bước 4. Kiểm tra dây điện

Sau khi xác định nguồn và cảm biến bình thường, tiến hành kiểm tra dây dẫn.

Rút:

• Giắc P27
• Giắc C01

Đo điện trở các đường dây sau:

Nếu vượt quá 1Ω:

• Đứt dây
• Tiếp xúc kém
• Oxy hóa đầu nối

Cần sửa chữa hoặc thay dây.

Bước 5. Kiểm tra Master Controller

Nếu:

• Nguồn 5V đúng
• Cảm biến tốt
• Dây dẫn tốt

Nhưng xe vẫn báo L03 DFC1KA thì theo tài liệu Komatsu:

Master Controller bị lỗi bên trong.

Trong trường hợp này cần:

• Thay Master Controller
• Hoặc gửi sửa chữa ECU chuyên dụng.

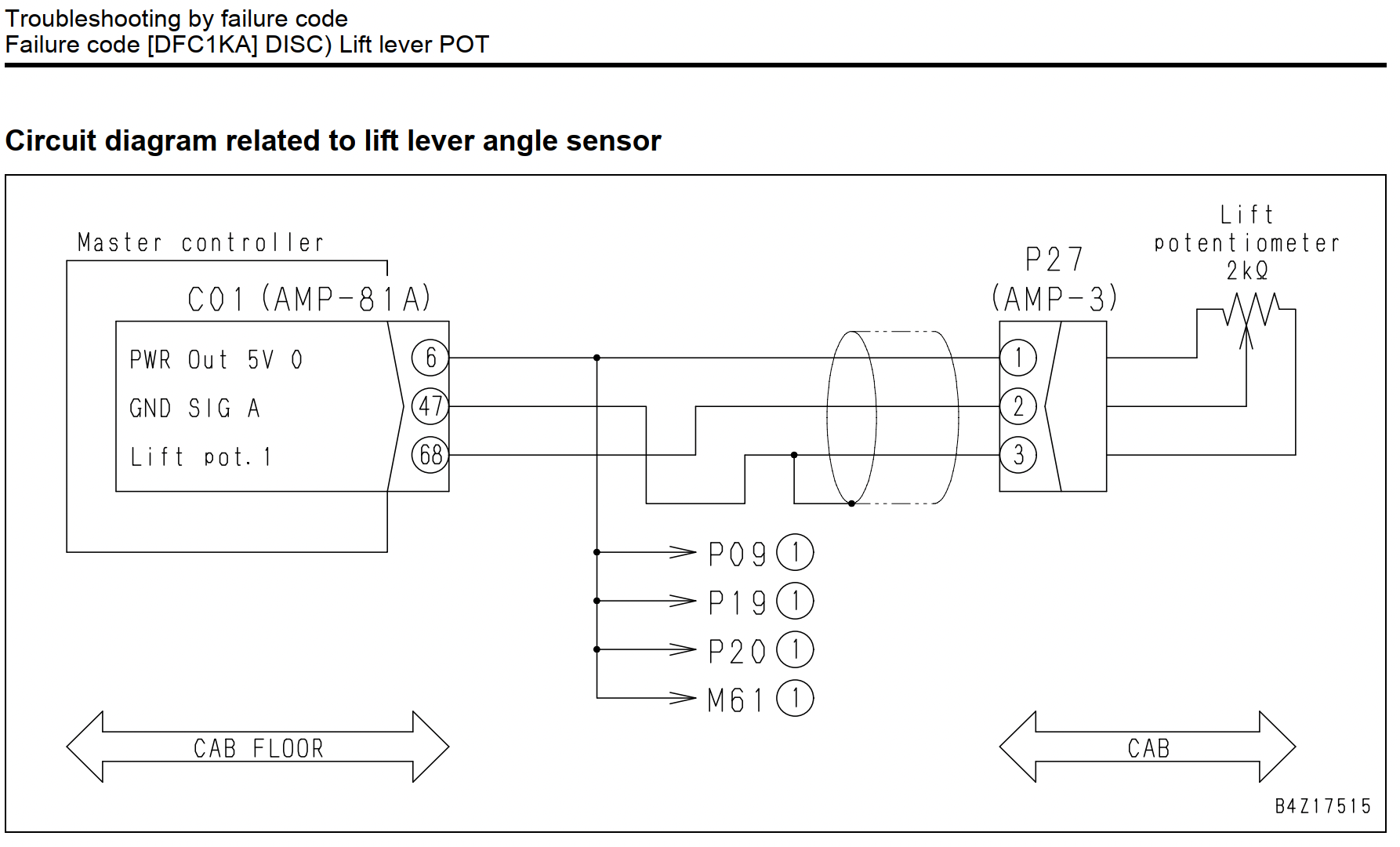

Sơ đồ mạch cảm biến Lift Lever POT

Theo sơ đồ điện của Komatsu:

Master Controller (C01)

• Chân 6: Nguồn 5V
• Chân 47: Mass tín hiệu
• Chân 68: Tín hiệu Lift Pot

↓

Giắc P27 (3 chân)

↓

Biến trở Lift Lever POT 2 kΩ

Đây là mạch biến trở 3 dây tiêu chuẩn:

• 5V
• Signal
• GND

Lưu ý khi sửa lỗi L03 DFC1KA

Trong quá trình kiểm tra cần:

• Luôn tắt khóa điện trước khi tháo giắc.
• Ngắt pin trước khi đo điện trở.
• Không cấp nguồn trực tiếp vào cảm biến.
• Kiểm tra kỹ chân giắc P27 vì đây là vị trí thường xuyên chịu rung động.
• Sau khi thay cảm biến cần kiểm tra lại hoạt động của tay nâng và xác nhận mã lỗi đã được xóa.

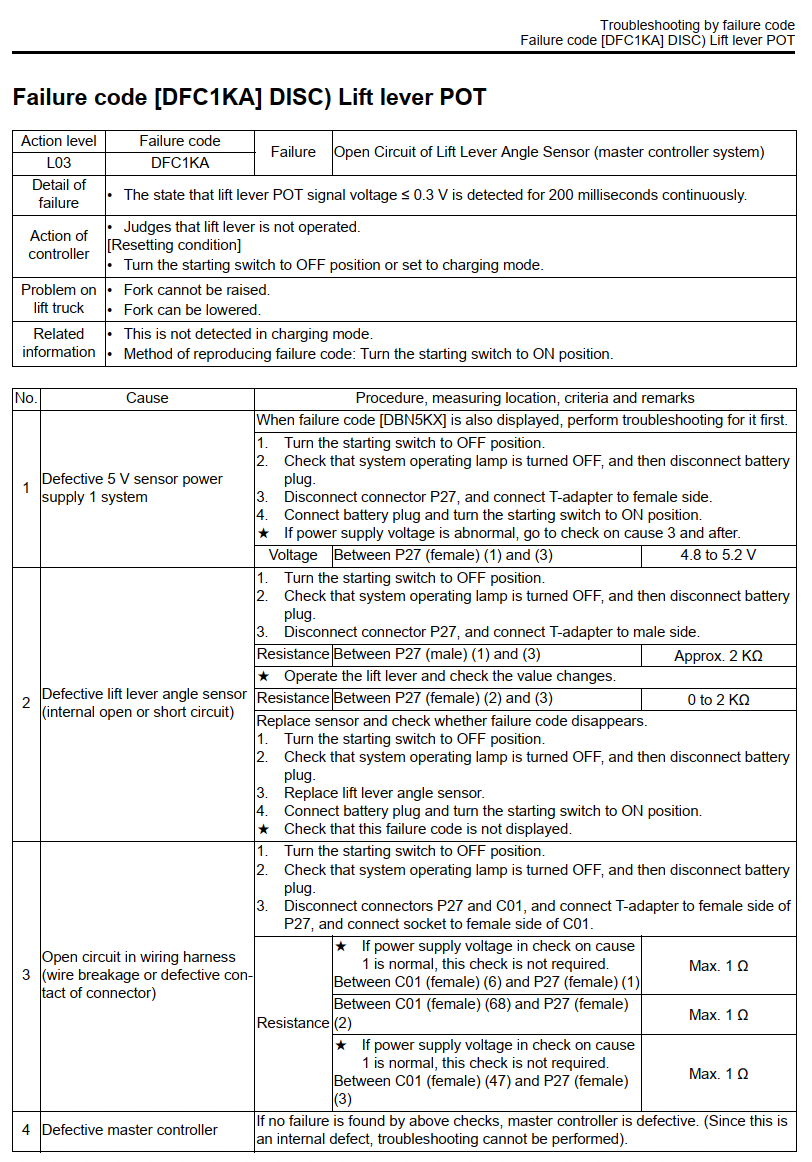

Tài liệu kỹ thuật sửa lỗi L03 DFC1KA của hãng Komatsu

Kinh nghiệm thực tế

Đối với dòng Komatsu FE25-1, FE25H-1 và FE30-1, nguyên nhân phổ biến nhất của lỗi L03 DFC1KA là:

1. Cảm biến góc tay nâng (Lift Lever POT) bị mòn hoặc hỏng.
2. Chân giắc P27 bị oxy hóa hoặc tiếp xúc kém.
3. Đứt dây tín hiệu trong bó dây từ tay điều khiển đến Master Controller.
4. Hỏng nguồn 5V cấp cho cảm biến.
5. Hỏng Master Controller (ít gặp nhất).

Việc kiểm tra theo đúng thứ tự từ nguồn cấp, cảm biến, dây dẫn đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
