Hướng dẫn sửa lỗi L03 DFC1KB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 DFC1KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DFC1KB là gì?

L03 DFC1KB là mã lỗi liên quan đến cảm biến góc tay nâng (Lift Lever Angle Sensor/POT) trên các dòng xe nâng điện:

  • Komatsu FE25-1
  • Komatsu FE25H-1
  • Komatsu FE30-1

Theo tài liệu kỹ thuật của Komatsu, lỗi L03 DFC1KB được xác định là:

Short Circuit of Lift Lever Angle Sensor (Master Controller System)

Nghĩa là tín hiệu từ biến trở (POT) của tay nâng bị chập nguồn, điện áp tín hiệu lớn hơn hoặc bằng 4.7V liên tục trong 200ms.

Hiện tượng khi xe báo lỗi L03 DFC1KB

Khi lỗi xuất hiện, xe sẽ có các biểu hiện sau:

  • Không thể nâng càng.
  • Càng vẫn có thể hạ xuống.
  • Đèn báo lỗi xuất hiện trên màn hình.
  • Khi tắt khóa điện hoặc chuyển sang chế độ sạc, bộ điều khiển sẽ reset lỗi nhưng nếu nguyên nhân chưa được xử lý thì lỗi sẽ xuất hiện lại.

Nguyên nhân gây lỗi L03 DFC1KB

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi này thường xuất phát từ 5 nguyên nhân chính.

1. Nguồn cấp 5V cho cảm biến bị lỗi

Đây là nguyên nhân đầu tiên cần kiểm tra.

Các bước thực hiện

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn System Operating Lamp đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút giắc P27 của cảm biến.

Bước 5

Lắp đầu đo chữ T (T-adapter) vào đầu cái của giắc P27.

Bước 6

Cắm lại pin.

Bước 7

Bật khóa điện ON.

Giá trị tiêu chuẩn

Đo điện áp giữa:

  • P27 chân (1)
  • P27 chân (3)

Điện áp phải đạt:

4.8V – 5.2V

Kết luận

  • Nếu điện áp đúng → tiếp tục kiểm tra các bước sau.
  • Nếu điện áp sai → kiểm tra hệ thống nguồn 5V của Master Controller.

2. Cảm biến góc tay nâng (Lift Lever Angle Sensor) bị hỏng

Cảm biến có thể bị:

  • Chập bên trong.
  • Đứt mạch bên trong.
  • Biến trở hỏng.

Cách kiểm tra

  1. Tắt khóa điện.
  2. Đảm bảo hệ thống đã tắt hoàn toàn.
  3. Ngắt giắc P27.
  4. Cắm lại pin.
  5. Bật khóa điện.

Quan sát màn hình.

Kết quả

Nếu lỗi chuyển từ:

DFC1KB

sang

DFC1KA

⇒ Cảm biến Lift Lever Angle Sensor bị hỏng, cần thay mới.

Nếu vẫn hiển thị:

DFC1KB

⇒ Tiếp tục kiểm tra dây điện hoặc bộ điều khiển.

3. Dây điện bị chập nguồn (Hot Short Circuit)

Nếu cảm biến không hỏng thì cần kiểm tra bó dây.

Các bước

  • Tắt khóa điện.
  • Ngắt pin.
  • Rút giắc P27.
  • Lắp đầu đo T-adapter.
  • Cắm pin.
  • Bật khóa điện.

Đo điện áp

Đo giữa:

  • P27 chân (2)
  • P27 chân (3)

Giá trị tiêu chuẩn

Điện áp phải nhỏ hơn:

4.7V

Nếu điện áp lớn

Có khả năng:

  • Dây tín hiệu bị chập nguồn 5V.
  • Bó dây bị cọ sát vào khung xe.
  • Dây bị chèn ép.
  • Nước xâm nhập vào giắc nối.

Khắc phục:

  • Kiểm tra toàn bộ bó dây từ Master Controller đến cảm biến.
  • Kiểm tra các vị trí dễ cọ sát.
  • Sửa chữa hoặc thay dây điện.

4. Đứt dây Mass tín hiệu (Analog GND)

Một nguyên nhân khá phổ biến khác là mất mass của cảm biến.

Các bước kiểm tra

  • Tắt khóa điện.
  • Ngắt pin.
  • Rút giắc P27.
  • Rút giắc C01 trên Master Controller.

Đo điện trở giữa:

  • C01 chân (47)
  • P27 chân (3)

Giá trị tiêu chuẩn

Điện trở phải:

≤ 1 Ω

Nếu vượt quá

Có thể:

  • Dây mass bị đứt.
  • Tiếp xúc kém.
  • Oxy hóa chân giắc.

Khắc phục:

  • Làm sạch chân giắc.
  • Sửa dây.
  • Thay dây nếu cần.

5. Master Controller bị hỏng

Nếu tất cả các bước trên đều đạt tiêu chuẩn nhưng xe vẫn báo:

L03 DFC1KB

thì khả năng cao:

  • Master Controller bị lỗi phần cứng bên trong.
  • Không thể sửa chữa theo quy trình thông thường.

Giải pháp:

  • Thay Master Controller chính hãng.
  • Thực hiện cài đặt theo quy trình của Komatsu.

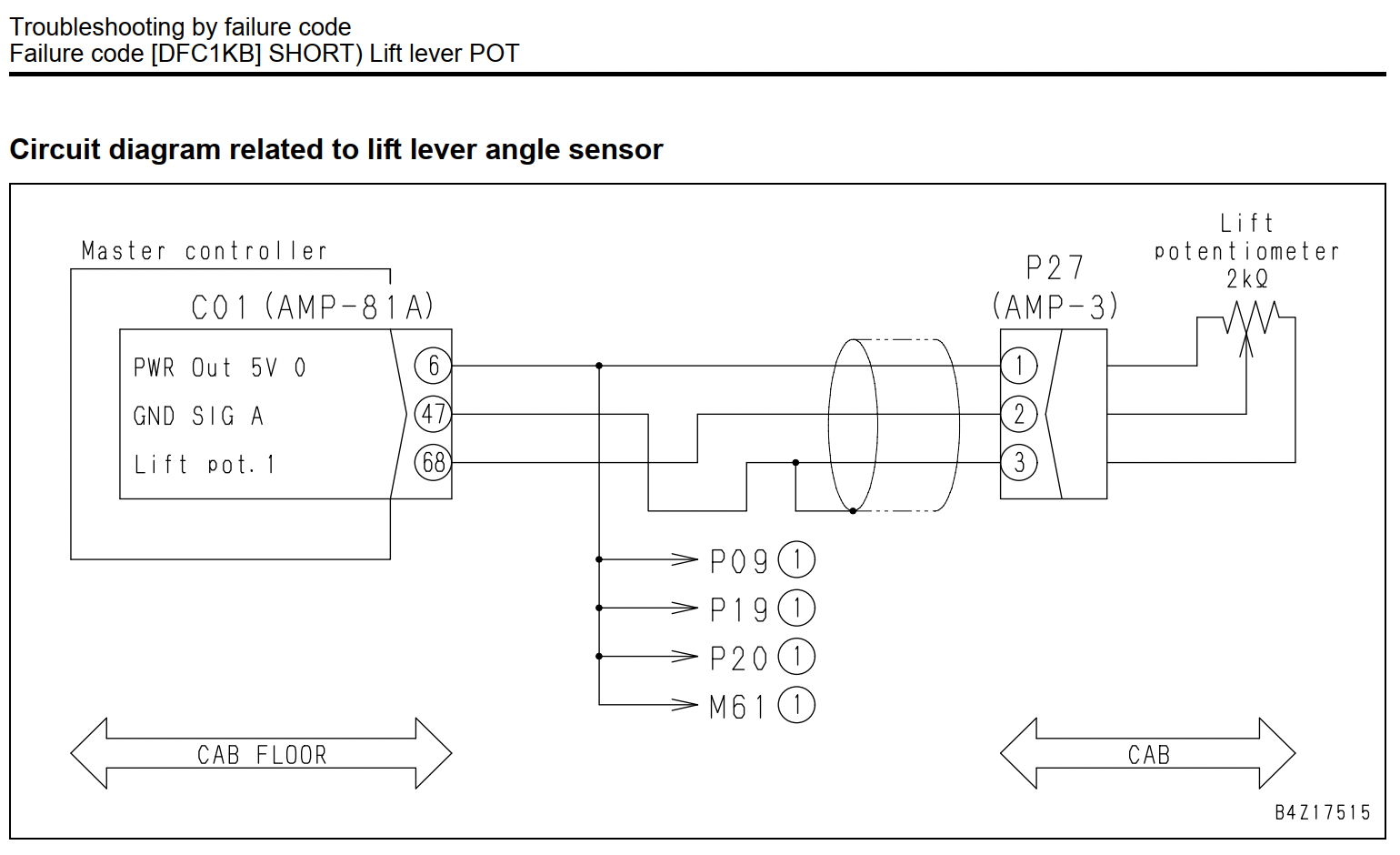

Sơ đồ mạch của cảm biến Lift Lever Angle Sensor

Theo sơ đồ điện của Komatsu:

  • Master Controller C01 chân 6 → cấp nguồn 5V
  • Master Controller C01 chân 47 → Analog GND
  • Master Controller C01 chân 68 → Tín hiệu cảm biến

Ba dây này đi tới:

Giắc P27

  • P27-1 → 5V
  • P27-2 → Signal
  • P27-3 → GND

Sau đó kết nối tới:

Lift Potentiometer 2kΩ

Đây là biến trở đo góc tay nâng của xe.

Lưu ý khi sửa lỗi L03 DFC1KB

Trong quá trình kiểm tra cần lưu ý:

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chờ đèn hệ thống tắt hoàn toàn mới tháo pin.
  • Sử dụng đồng hồ đo điện có độ chính xác cao.
  • Không đo thông mạch khi còn cấp nguồn.
  • Kiểm tra kỹ hiện tượng oxy hóa chân giắc P27 và C01.
  • Kiểm tra bó dây tại các vị trí gập, rung hoặc cọ sát vào khung xe.

Kinh nghiệm xử lý thực tế

Đối với các dòng xe Komatsu FE25-1, FE25H-1 và FE30-1, lỗi L03 DFC1KB thường gặp nhất do:

  • Cảm biến tay nâng bị hỏng sau thời gian dài sử dụng.
  • Dây tín hiệu bị chập nguồn hoặc hở mạch.
  • Chân giắc P27 bị oxy hóa.
  • Dây mass tín hiệu tiếp xúc kém.
  • Hiếm gặp hơn là hỏng Master Controller.

Việc kiểm tra nên thực hiện theo đúng trình tự từ nguồn 5V → cảm biến → dây dẫn → mass → bộ điều khiển để xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết.

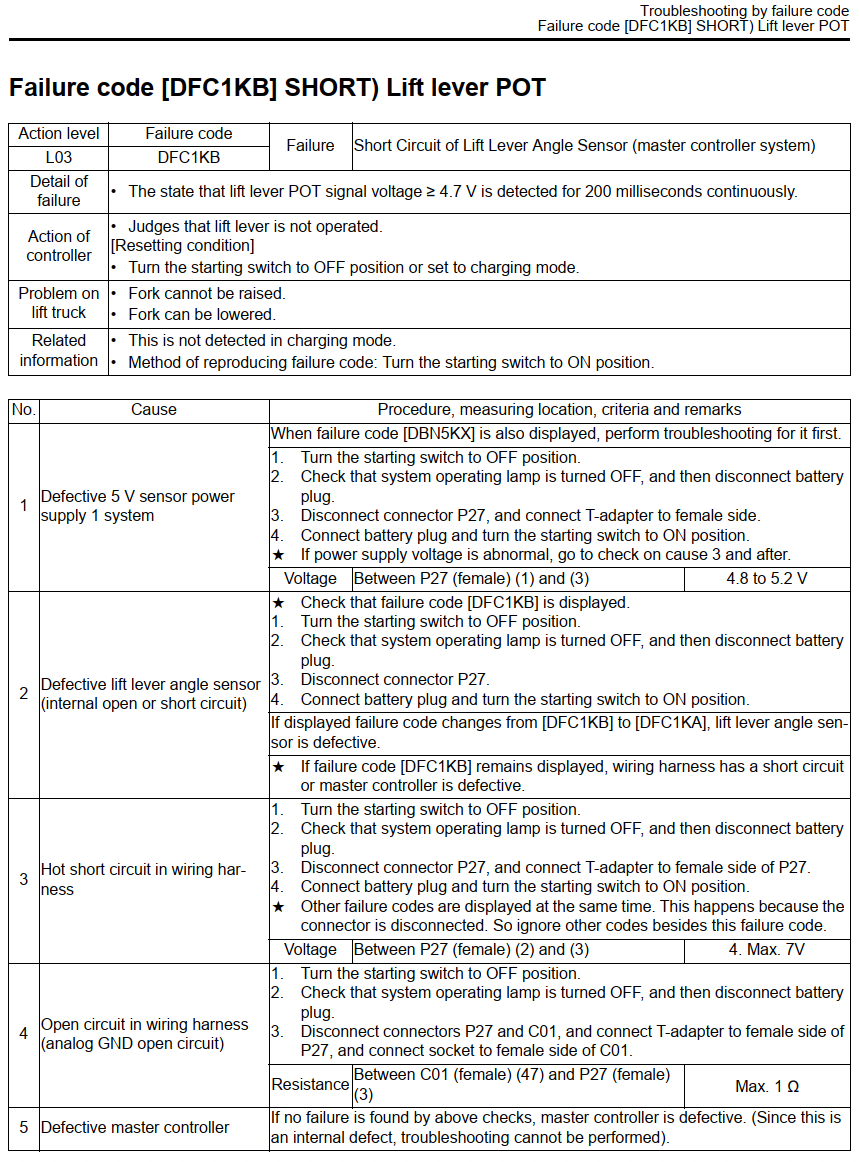

Tài liệu kỹ thuật hãng Komatsu sửa lỗi L03 DFC1KB



Kết luận

Lỗi L03 DFC1KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi chập mạch cảm biến góc tay nâng (Lift Lever POT), khiến xe không thể nâng càng nhưng vẫn có thể hạ càng. Theo tài liệu kỹ thuật của Komatsu, việc chẩn đoán cần bắt đầu từ kiểm tra nguồn 5V cấp cho cảm biến, đánh giá tình trạng cảm biến Lift Lever Angle Sensor, kiểm tra bó dây và đường mass tín hiệu, sau đó mới kết luận hỏng Master Controller. Thực hiện đúng quy trình sẽ giúp rút ngắn thời gian sửa chữa, giảm chi phí thay thế linh kiện và đưa xe trở lại hoạt động ổn định.
