L04 DFC1KX Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa lỗi Lift Lever POT

L04 DFC1KX trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân và cách khắc phục chi tiết

L04 DFC1KX là mã lỗi liên quan đến cảm biến góc tay nâng (Lift Lever POT - Lift Lever Potentiometer) trên hệ thống điều khiển chính (Master Controller) của xe nâng điện Komatsu. Khi lỗi này xuất hiện, xe sẽ không thể thực hiện chức năng nâng càng, gây gián đoạn quá trình vận hành.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa lỗi L04 DFC1KXtheo đúng tài liệu kỹ thuật của Komatsu.

L04 DFC1KX là lỗi gì?

Tên đầy đủ lỗi:

L04 DFC1KX – Out of Range Lift Lever POT (Lift Lever Angle Sensor Input Out of Range)

Áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Đây là lỗi cho biết điện áp đầu vào của cảm biến góc tay nâng (Lift Lever POT) vượt ngoài phạm vi cho phép, khiến bộ điều khiển chính không xác định được vị trí tay điều khiển.

Hiện tượng khi xe báo lỗi L04 DFC1KX

Khi xảy ra lỗi này, người vận hành thường gặp các hiện tượng sau:

  • Xe hiển thị mã lỗi L04 DFC1KX
  • Không thể nâng càng
  • Hệ thống thủy lực nâng bị khóa
  • Xe vẫn có thể di chuyển nhưng chức năng nâng bị vô hiệu hóa
  • Lỗi xuất hiện ngay sau khi bật khóa điện

Điều kiện để phát sinh lỗi L04 DFC1KX

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi đồng thời cả hai tín hiệu POT nằm ngoài giới hạn trong thời gian liên tục từ 200 ms trở lên.

Bao gồm:

POT_1

Điện áp:

  • ≤ 0.3V
  • hoặc ≥ 4.7V

POT_2

Điện áp:

  • ≤ 0.3V
  • hoặc ≥ 4.7V

Nếu cả hai điều kiện trên cùng xảy ra trong hơn 200 mili giây, bộ điều khiển sẽ kích hoạt lỗi L04 DFC1KX.

Nguyên nhân gây lỗi L04 DFC1KX

Các nguyên nhân phổ biến gồm:

1. Cảm biến Lift Lever POT bị hỏng

Đây là nguyên nhân thường gặp nhất.

Biểu hiện:

  • Điện áp ra luôn bằng 0V
  • Điện áp luôn gần 5V
  • Tín hiệu bị đứt
  • Tín hiệu nhảy bất thường

2. Đứt dây tín hiệu

Có thể xảy ra:

  • Đứt dây POT_1
  • Đứt dây POT_2
  • Lỏng giắc cắm
  • Chập dây

3. Giắc kết nối bị oxy hóa

Nếu giắc cắm:

  • Bị nước vào
  • Bị han gỉ
  • Tiếp xúc kém

Bộ điều khiển sẽ đọc sai giá trị điện áp.

4. Nguồn cấp 5V bị lỗi

Nếu nguồn cấp cho cảm biến không ổn định:

  • thấp hơn quy định
  • mất nguồn
  • chập nguồn

thì điện áp tín hiệu sẽ vượt ngoài giới hạn.

5. Bộ điều khiển Master Controller lỗi

Sau khi đã kiểm tra toàn bộ:

  • cảm biến
  • dây dẫn
  • nguồn cấp

mà lỗi vẫn còn thì cần kiểm tra bộ điều khiển chính.

Xe sẽ phản ứng như thế nào?

Theo tài liệu Komatsu:

  • Chức năng nâng bị vô hiệu hóa
  • Xe không thể nâng hàng

Đây là cơ chế bảo vệ nhằm tránh việc xe tự nâng ngoài ý muốn.

Điều kiện xóa lỗi

Komatsu quy định:

  1. Đưa tay nâng về vị trí Neutral.
  2. Tắt khóa điện (OFF) hoặc chuyển xe sang Charging Mode.
  3. Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục, lỗi sẽ tự xóa.

Quy trình kiểm tra và sửa lỗi L04 DFC1KX

Bước 1. Kiểm tra các lỗi liên quan trước

Theo tài liệu kỹ thuật, trước tiên cần kiểm tra xem xe có đang xuất hiện các mã lỗi sau không:

  • DFC1KA
  • DFC1KB
  • DFC6KA
  • DFC6KB

Nếu có, phải xử lý các mã lỗi này trước, vì chúng có thể là nguyên nhân trực tiếp dẫn đến L04 DFC1KX.

Bước 2. Kiểm tra điện áp cảm biến Lift Lever POT

Sử dụng chức năng Monitoring trên màn hình chẩn đoán.

Theo tài liệu:

Monitoring Code: 56567

Thông số cần theo dõi:

Lift Lever POT_1 Voltage

Đồng thời kiểm tra thêm điện áp POT_2.

Giá trị điện áp phải thay đổi mượt khi thao tác tay nâng và luôn nằm trong khoảng hoạt động bình thường (không chạm ngưỡng ≤0.3V hoặc ≥4.7V).

Bước 3. Kiểm tra giắc cắm

Thực hiện:

  • tháo giắc
  • vệ sinh chân cắm
  • kiểm tra oxy hóa
  • kiểm tra nước vào
  • cắm lại chắc chắn

Bước 4. Kiểm tra dây điện

Đo thông mạch:

  • dây POT_1
  • dây POT_2
  • nguồn 5V
  • dây Mass

Nếu phát hiện:

  • đứt dây
  • chập dây
  • điện trở bất thường

thì sửa chữa hoặc thay thế.

Bước 5. Kiểm tra cảm biến Lift Lever

Đo điện áp đầu ra khi di chuyển tay nâng.

Nếu:

  • điện áp không thay đổi
  • nhảy liên tục
  • luôn bằng 0V
  • luôn gần 5V

=> thay cảm biến.

Bước 6. Kiểm tra Master Controller

Nếu:

  • cảm biến tốt
  • dây tốt
  • nguồn tốt

nhưng lỗi vẫn còn thì tiến hành kiểm tra hoặc thay thế bộ điều khiển chính.

Lưu ý từ tài liệu Komatsu

  • Lỗi không được phát hiện khi xe ở chế độ sạc (Charging Mode).
  • Có thể kiểm tra điện áp cảm biến bằng chức năng Monitoring Code 56567.
  • Để tái hiện lỗi phục vụ kiểm tra, bật khóa điện về vị trí ON.

Cách phòng tránh lỗi L04 DFC1KX

Để hạn chế lỗi xuất hiện, nên:

  • Vệ sinh khu vực tay điều khiển định kỳ.
  • Kiểm tra giắc cắm chống oxy hóa.
  • Không rửa xe bằng áp lực cao trực tiếp vào cụm tay điều khiển.
  • Kiểm tra dây điện khi bảo dưỡng.
  • Theo dõi điện áp cảm biến bằng phần mềm chẩn đoán khi bảo trì định kỳ.

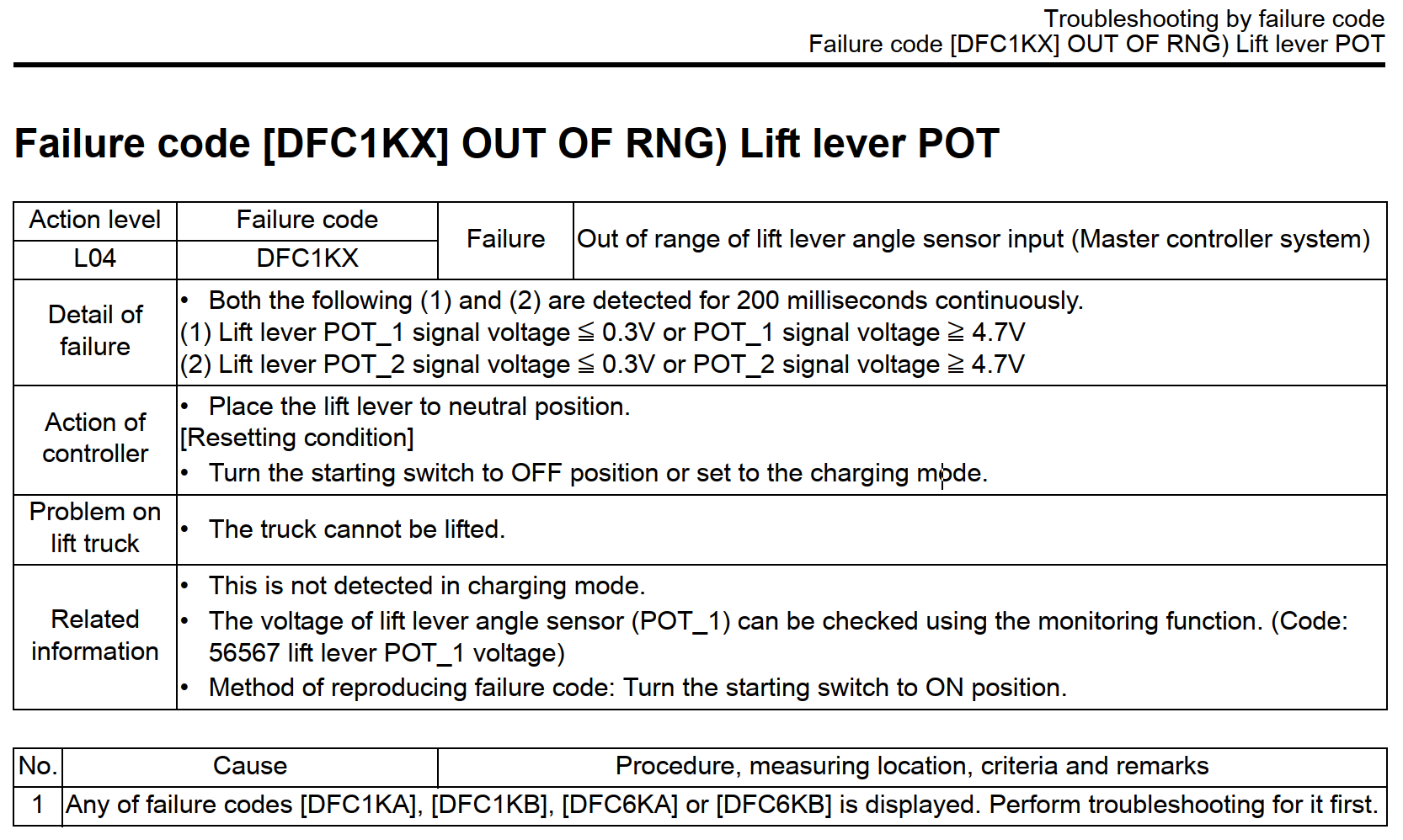

Tài liệu sửa lỗi L04 DFC1KX của hãng Komatsu


Kết luận

L04 DFC1KX trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi Out of Range Lift Lever POT, xảy ra khi tín hiệu điện áp từ cảm biến góc tay nâng vượt ngoài giới hạn cho phép của bộ điều khiển. Khi lỗi xuất hiện, xe sẽ không thể nâng càng để đảm bảo an toàn.

Theo đúng quy trình kỹ thuật của Komatsu, việc xử lý nên thực hiện theo thứ tự: kiểm tra các mã lỗi liên quan (DFC1KA, DFC1KB, DFC6KA, DFC6KB) → kiểm tra điện áp cảm biến bằng Monitoring Code 56567 → kiểm tra giắc cắm và dây dẫn → kiểm tra cảm biến Lift Lever POT → kiểm tra Master Controller. Thực hiện đúng các bước này sẽ giúp xác định chính xác nguyên nhân và khắc phục lỗi hiệu quả.
