L03 DFC1L8 Lift Lever POT – Hướng Dẫn Sửa Lỗi Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1

L03 DFC1L8 – Hướng Dẫn Sửa Lỗi Cảm Biến Góc Tay Trang Nâng (Lift Lever POT) Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

L03 DFC1L8 là một trong những mã lỗi liên quan đến hệ thống điều khiển thủy lực trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu. Khi lỗi này xuất hiện, xe sẽ không thể thực hiện thao tác nâng càng, ảnh hưởng trực tiếp đến quá trình vận hành.

Bài viết dưới đây sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình xử lý lỗi L03 DFC1L8 theo đúng tài liệu kỹ thuật của Komatsu.

L03 DFC1L8 là lỗi gì?

Tên đầy đủ: L03 DFC1L8 – Lift Lever POT (Failure of Lift Lever Angle Sensor Function)

Áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3.0 tấn)

Đây là lỗi thuộc Action Level L03.

Bộ điều khiển chính (Master Controller) phát hiện tín hiệu bất thường từ cảm biến góc tay trang nâng (Lift Lever POT).

Hiện tượng khi xe báo lỗi L03 DFC1L8

Khi lỗi xuất hiện, người vận hành thường gặp các hiện tượng sau:

  • Xe khởi động bình thường.
  • Tay nâng không hoạt động đúng.
  • Không thể nâng càng.
  • Đèn báo lỗi hiển thị L03 DFC1L8 trên màn hình.

Theo tài liệu Komatsu:

The truck cannot be lifted.

Nguyên nhân gây lỗi L03 DFC1L8

Master Controller sẽ ghi nhận lỗi khi:

Tổng điện áp đầu vào của hai cảm biến Lift Lever POT_1 và Lift Lever POT_2 vượt quá giá trị cho phép trong liên tục 400 ms.

Các ngưỡng phát hiện gồm:

  • Tổng điện áp lớn hơn 5.63V
  • Hoặc tổng điện áp nhỏ hơn 4.37V
  • Thời gian phát hiện liên tục 400 ms

Điều này cho thấy tín hiệu từ hai kênh cảm biến Lift Lever POT không còn nằm trong vùng hoạt động bình thường.

Chức năng của Lift Lever POT

Lift Lever POT là cảm biến góc của tay điều khiển nâng.

Nhiệm vụ của cảm biến:

  • Xác định vị trí tay nâng.
  • Gửi tín hiệu điện áp về Master Controller.
  • Điều khiển tốc độ nâng.
  • Điều khiển chiều nâng.
  • Bảo đảm xe chỉ nâng khi tín hiệu hợp lệ.

Nếu tín hiệu bất thường, ECU sẽ khóa chức năng nâng nhằm đảm bảo an toàn.

Điều kiện xuất hiện lỗi

Lỗi được ghi nhận khi:

  • Khóa điện ON.
  • Xe ở chế độ làm việc.
  • Tín hiệu POT_1 và POT_2 không đúng quan hệ điện áp.

Theo tài liệu:

Lỗi không được phát hiện trong chế độ sạc (Charging Mode).

Điều kiện tự xóa lỗi

Komatsu quy định:

  1. Đưa tay nâng về vị trí Neutral.
  2. Tắt khóa điện (OFF).
  3. Hoặc chuyển sang chế độ sạc.
  4. Khởi động lại xe.

Nếu nguyên nhân vẫn còn thì lỗi sẽ xuất hiện trở lại ngay sau khi bật khóa điện.

Quy trình kiểm tra lỗi L03 DFC1L8

Bước 1: Đưa tay nâng về vị trí trung gian

Kiểm tra xem:

  • Tay nâng có bị kẹt hay không.
  • Có tự trả về Neutral hay không.

Nếu tay nâng không về đúng vị trí, cần sửa chữa cơ cấu cơ khí trước.

Bước 2: Kiểm tra điện áp cảm biến Lift Lever POT

Theo tài liệu Komatsu có thể kiểm tra bằng chế độ Monitoring.

Giá trị cần theo dõi

Lift Lever POT_1

Monitoring Code:

56567

Lift Lever POT_1 Voltage

Lift Lever POT_2

Monitoring Code:

56568

Lift Lever POT_2 Voltage

Quan sát:

  • Điện áp thay đổi mượt khi di chuyển tay nâng.
  • Hai tín hiệu phải thay đổi đồng bộ.
  • Không được nhảy giá trị.
  • Không mất tín hiệu.

Nếu một kênh đứng yên hoặc dao động bất thường thì cần kiểm tra cảm biến.

Bước 3: Kiểm tra giắc cắm

Thực hiện:

  • Rút giắc cảm biến.
  • Kiểm tra oxy hóa.
  • Kiểm tra chân cong.
  • Kiểm tra chân lỏng.
  • Kiểm tra nước xâm nhập.

Sau đó vệ sinh và cắm lại chắc chắn.

Bước 4: Kiểm tra dây điện

Đo:

  • Dây nguồn 5V
  • Dây Mass
  • Dây tín hiệu POT_1
  • Dây tín hiệu POT_2

Kiểm tra:

  • Đứt dây
  • Chạm Mass
  • Chạm nguồn
  • Điện trở bất thường

Nếu phát hiện hư hỏng cần sửa hoặc thay thế dây dẫn.

Bước 5: Kiểm tra nguồn cấp 5V

Nếu nguồn 5V không ổn định:

  • Kiểm tra nguồn từ Master Controller.
  • Kiểm tra dây nguồn đến cảm biến.

Nguồn không ổn định sẽ làm sai lệch tổng điện áp của hai cảm biến.

Bước 6: Kiểm tra cảm biến Lift Lever POT

Nếu:

  • Điện áp không tuyến tính.
  • Có điểm chết.
  • Điện áp nhảy bất thường.

=> Thay cảm biến Lift Lever POT.

Bước 7: Kiểm tra Master Controller

Nếu:

  • Cảm biến tốt.
  • Dây dẫn tốt.
  • Nguồn tốt.

Nhưng lỗi vẫn xuất hiện thì cần kiểm tra Master Controller theo quy trình của Komatsu.

Theo tài liệu Komatsu cần kiểm tra thêm

Ngay trong tài liệu sửa chữa, Komatsu yêu cầu:

Thực hiện quy trình chẩn đoán của các mã lỗi:

  • DFC1KA
  • DFC1KB
  • DFC6KA
  • DFC6KB

Đây là các mã lỗi liên quan trực tiếp đến hệ thống cảm biến tay nâng và mạch tín hiệu, cần xử lý trước khi kết luận hỏng cảm biến hoặc bộ điều khiển.

Những nguyên nhân thường gặp

Trong thực tế sửa chữa, lỗi L03 DFC1L8 thường xuất phát từ:

  • Cảm biến Lift Lever POT hỏng.
  • Tay nâng không về vị trí Neutral.
  • Giắc cắm lỏng.
  • Dây tín hiệu POT bị đứt.
  • Dây nguồn 5V không ổn định.
  • Dây Mass tiếp xúc kém.
  • Nước vào giắc cảm biến.
  • Master Controller lỗi.

Cách phòng tránh lỗi L03 DFC1L8

Để hạn chế lỗi phát sinh nên:

  • Vệ sinh khu vực tay điều khiển định kỳ.
  • Kiểm tra giắc cảm biến mỗi kỳ bảo dưỡng.
  • Không xịt nước áp lực cao trực tiếp vào cụm tay điều khiển.
  • Kiểm tra điện áp nguồn 5V định kỳ.
  • Kiểm tra dây tín hiệu nếu xe hoạt động trong môi trường rung lắc nhiều.

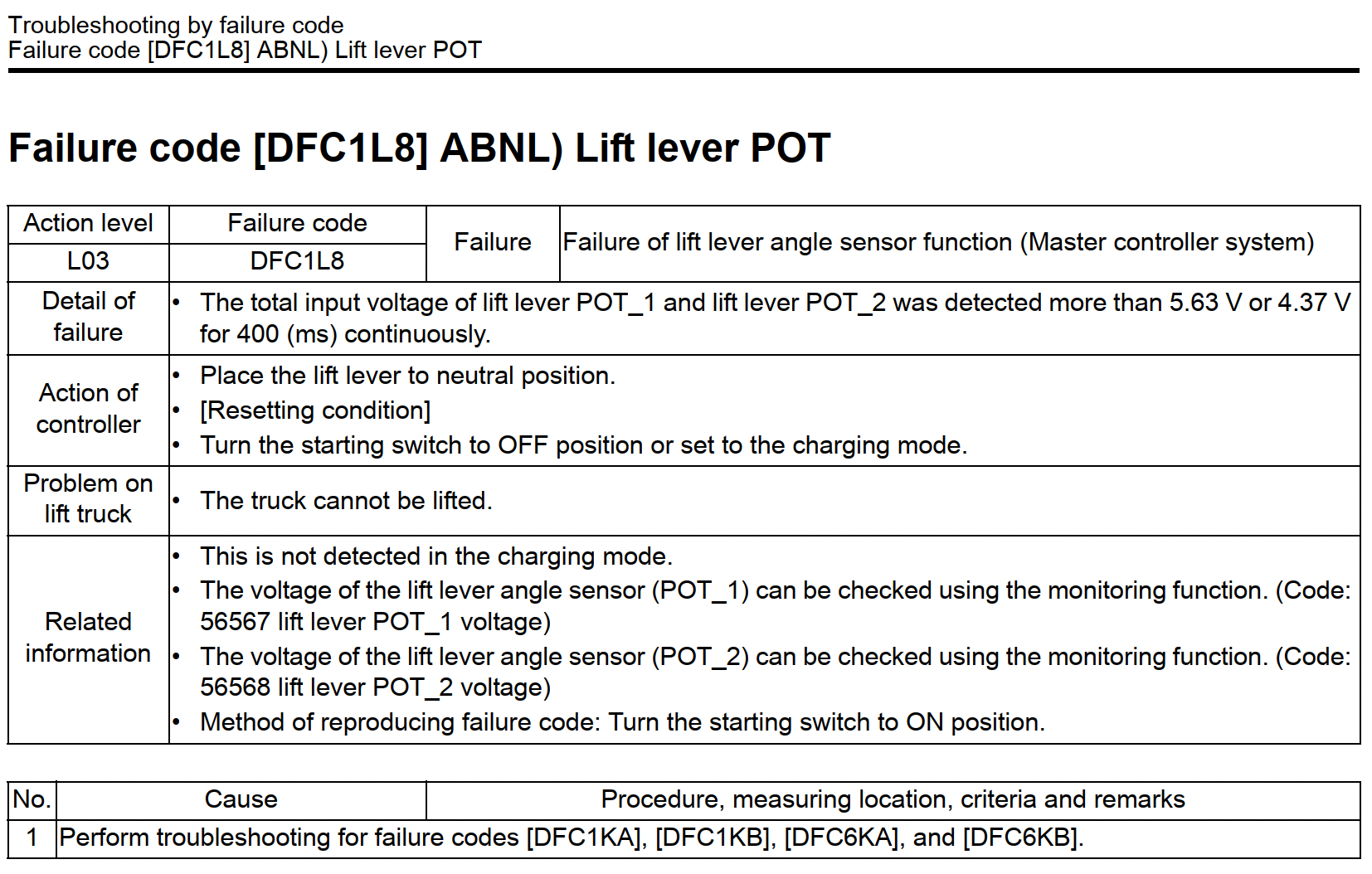

Tài liệu kỹ thuật sửa lỗi L03 DFC1L8 của hãng Komatsu


Kết luận

L03 DFC1L8 – Lift Lever POT là lỗi liên quan đến chức năng cảm biến góc tay trang nâng (Lift Lever Angle Sensor Function) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Khi xảy ra lỗi, xe sẽ không thể nâng càngdo bộ điều khiển phát hiện tổng điện áp của hai cảm biến Lift Lever POT nằm ngoài ngưỡng cho phép trong thời gian liên tục 400 ms.

Theo tài liệu kỹ thuật của Komatsu, quy trình xử lý bao gồm kiểm tra tay nâng về vị trí Neutral, theo dõi điện áp POT_1 (Monitoring Code 56567) và POT_2 (Monitoring Code 56568), kiểm tra giắc cắm, dây dẫn, nguồn 5V, cảm biến Lift Lever POT và cuối cùng là Master Controller. Đồng thời, cần thực hiện thêm quy trình chẩn đoán đối với các mã lỗi DFC1KA, DFC1KB, DFC6KA và DFC6KB để xác định chính xác nguyên nhân và sửa chữa triệt để.
