Cách sửa lỗi L03 DFC2KA cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DFC2KA cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DFC2KA là một trong những lỗi liên quan đến cảm biến góc cần gạt nghiêng (Tilt Lever Angle Sensor/POT) trên hệ thống điều khiển thủy lực điện tử (EPC Lever) của xe nâng điện Komatsu. Khi lỗi xuất hiện, xe sẽ không thể thực hiện chức năng nghiêng khung nâng (Tilt) nhằm đảm bảo an toàn vận hành.

Bài viết dưới đây hướng dẫn chi tiết cách kiểm tra và sửa lỗi L03 DFC2KA theo đúng tài liệu kỹ thuật của Komatsu dành cho các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi L03 DFC2KA là gì?

Tên lỗi đầy đủ

L03 DFC2KA – DISC Tilt Lever POT

Ý nghĩa lỗi

Hở mạch cảm biến góc cần gạt nghiêng (Tilt Lever Angle Sensor) trong hệ thống Master Controller.

Master Controller phát hiện:

  • Điện áp tín hiệu Accelerator POT_1 ≤ 0.3V
  • Điều kiện này tồn tại liên tục trong 200 ms

Khi đó ECU xác định tín hiệu bị mất và sinh mã lỗi L03 DFC2KA.

Hiện tượng khi xe báo lỗi L03 DFC2KA

Khi xuất hiện lỗi này, xe thường có các biểu hiện:

  • Xe không thể nghiêng khung nâng (Tilt).
  • Chức năng nâng có thể vẫn hoạt động.
  • Đèn báo lỗi xuất hiện trên màn hình.
  • Xe vẫn có thể di chuyển.
  • Lỗi không được phát hiện khi xe ở chế độ sạc.

Điều kiện để xóa lỗi

Đưa cần nghiêng (Tilt Lever) về vị trí trung gian (Neutral), sau đó:

  • Tắt khóa điện.
  • Hoặc đưa xe vào chế độ sạc.

Nếu nguyên nhân đã được khắc phục, lỗi sẽ tự động mất.

Nguyên nhân gây lỗi L03 DFC2KA

Theo tài liệu kỹ thuật Komatsu, lỗi này thường xuất phát từ 5 nguyên nhân sau:

1. Hỏng nguồn cấp cảm biến 5V

Nguồn 5V từ Master Controller cấp cho cảm biến Tilt bị mất.

Nguyên nhân gồm:

  • Hỏng mạch nguồn 5V
  • Đứt dây nguồn
  • Lỏng giắc
  • Chập nguồn

Đây là nguyên nhân cần kiểm tra đầu tiên.

2. Đứt dây tín hiệu hoặc tiếp xúc kém

Dây điện giữa:

  • Master Controller
  • Giắc trung gian
  • Cụm cần điều khiển EPC

có thể bị:

  • Đứt ngầm
  • Oxy hóa
  • Tuột chân giắc
  • Chân cắm lỏng

Đây là nguyên nhân thường gặp nhất.

3. Chạm mass dây tín hiệu

Nếu dây tín hiệu Tilt POT bị chạm mass, điện áp sẽ giảm xuống dưới 0.3V và ECU sẽ sinh lỗi.

4. Hỏng cảm biến Tilt Lever

Bên trong cụm EPC Lever có cảm biến biến trở (Potentiometer).

Sau thời gian dài sử dụng:

  • Mòn điện trở
  • Đứt mạch
  • Chập mạch
  • Hỏng IC

Komatsu khuyến nghị thay toàn bộ cụm cảm biến.

5. Hỏng Master Controller

Nếu:

  • Nguồn 5V bình thường
  • Dây điện tốt
  • Cảm biến tốt

nhưng lỗi vẫn còn thì khả năng cao Master Controller đã hỏng.

Quy trình kiểm tra và sửa lỗi L03 DFC2KA

Bước 1. Kiểm tra nguồn cấp 5V

Nếu xe đồng thời báo lỗi DBN5KX, cần xử lý lỗi đó trước.

Thực hiện:

  1. Tắt khóa điện.
  2. Rút giắc pin.
  3. Tháo giắc P76.
  4. Lắp đầu đo chữ T vào giắc cái P76.
  5. Cắm lại pin.
  6. Bật khóa điện.

Đo điện áp:

Giữa chân P76 (1) và P76 (11)

Giá trị tiêu chuẩn:

4.8 – 5.2 V

Nếu điện áp sai:

  • Kiểm tra nguồn 5V
  • Kiểm tra Master Controller
  • Kiểm tra dây nguồn

Bước 2. Kiểm tra dây tín hiệu

Tắt khóa điện.

Ngắt:

  • Giắc P76
  • Giắc C01

Đo điện trở các đường dây.

Đo thứ nhất

Giữa:

C01 chân (6) ↔ P76 chân (1)

Điện trở:

≤ 1 Ω

Đo thứ hai

Giữa:

C01 chân (46) ↔ P76 chân (11)

Điện trở:

≤ 1 Ω

Đo thứ ba

Giữa:

C01 chân (55) ↔ P76 chân (5)

Điện trở:

≤ 1 Ω

Nếu lớn hơn 1 Ω:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa chân giắc

Cần sửa chữa hoặc thay dây.

Bước 3. Kiểm tra chạm mass

Đo điện trở giữa:

C01 chân (55)

với

  • P76 chân (5)
  • P76 chân (11)

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

  • Dây đã chạm mass.
  • Kiểm tra bó dây EPC.
  • Kiểm tra vị trí cọ sát với khung xe.

Bước 4. Kiểm tra cảm biến Tilt Lever

Nếu:

  • Nguồn tốt
  • Dây tốt

thì thay thử cụm cảm biến Tilt Lever.

Theo hướng dẫn của Komatsu:

  • Tắt khóa điện.
  • Rút pin.
  • Tháo giắc P76.
  • Thay toàn bộ cụm cảm biến EPC Lever.
  • Lắp lại.
  • Khởi động xe.
  • Kiểm tra lỗi.

Komatsu khuyến nghị thay cả cụm cảm biến, không sửa riêng từng biến trở.

Bước 5. Kiểm tra Master Controller

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn mà lỗi vẫn còn:

Khả năng cao:

Master Controller bị lỗi bên trong.

Do đây là lỗi nội bộ nên không thể sửa chữa bằng đo kiểm thông thường.

Giải pháp:

  • Thay Master Controller.
  • Tiến hành cài đặt theo quy trình của Komatsu.

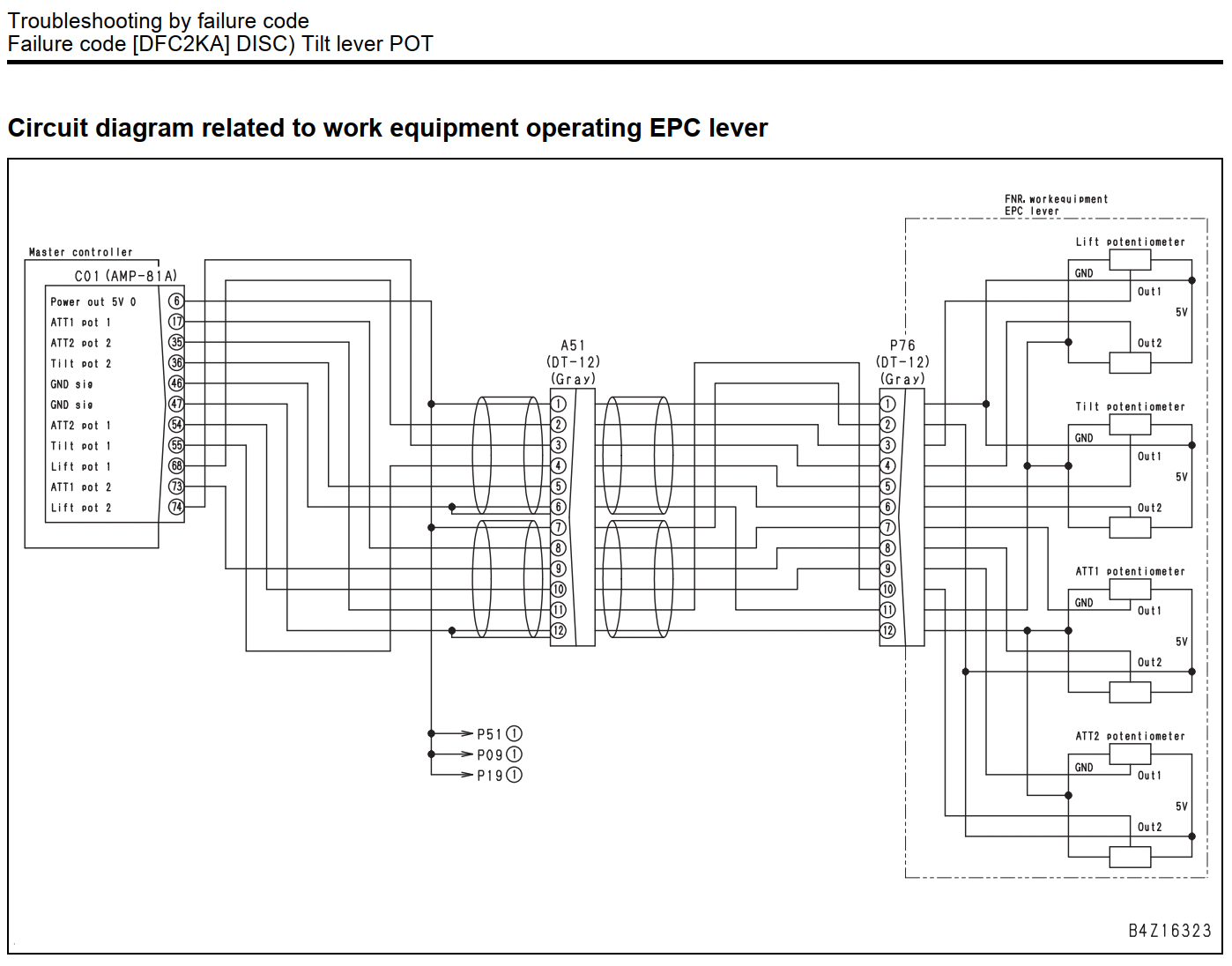

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Tín hiệu từ cụm EPC Lever đi theo đường:

Tilt Potentiometer → Giắc P76 → Giắc A51 → Master Controller C01

Master Controller sử dụng:

  • nguồn 5V
  • mass cảm biến
  • tín hiệu Tilt POT

để tính toán góc nghiêng của cần điều khiển.

Nếu bất kỳ đường nào bị hở hoặc mất tín hiệu, ECU sẽ phát sinh lỗi L03 DFC2KA.

Lưu ý khi sửa lỗi L03 DFC2KA

  • Luôn ngắt pin trước khi tháo giắc điện.
  • Không dùng đồng hồ kim để đo tín hiệu ECU.
  • Không đấu tắt dây tín hiệu cảm biến.
  • Ưu tiên kiểm tra dây điện trước khi thay cảm biến.
  • Sau khi sửa xong cần xóa lỗi và thử lại đầy đủ các chức năng nâng, hạ và nghiêng.

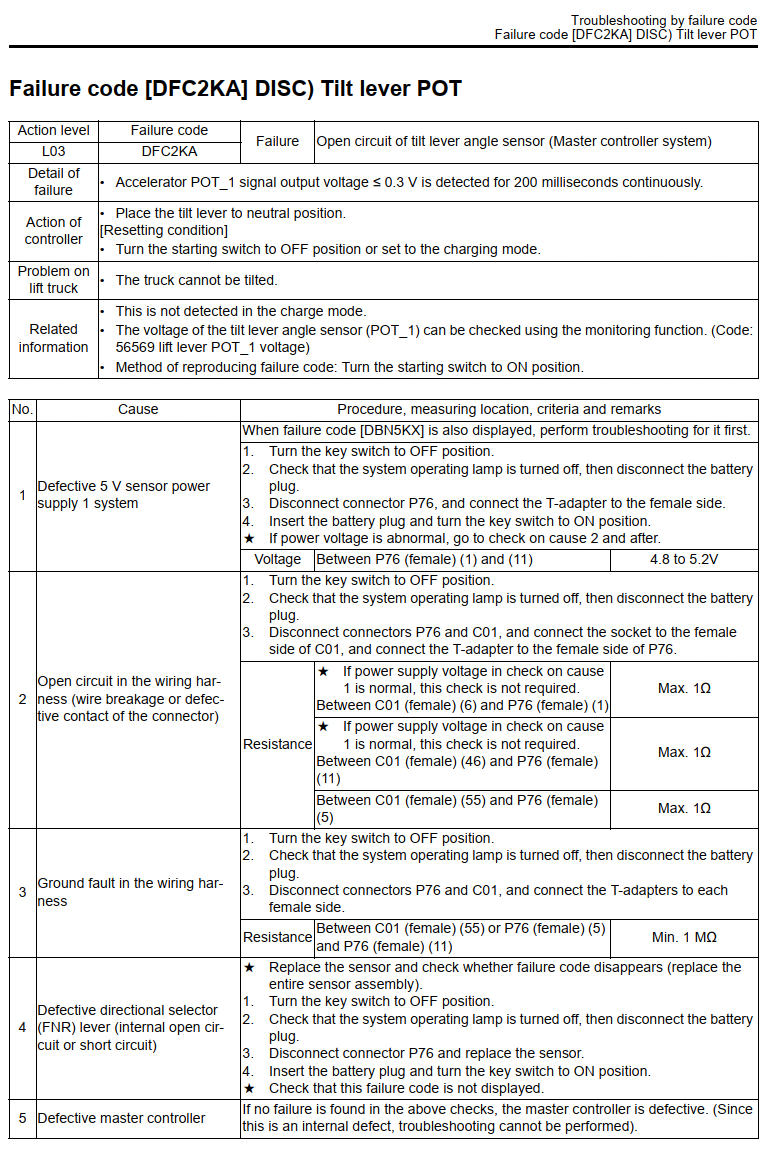

Tài liệu kỹ thuật sửa lỗi L03 DFC2KA của hãng Komatsu



Kết luận

Lỗi L03 DFC2KA cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 chủ yếu liên quan đến cảm biến góc cần gạt nghiêng (Tilt Lever POT) hoặc hệ thống dây dẫn giữa cảm biến và Master Controller. Trong đa số trường hợp, nguyên nhân đến từ đứt dây, tiếp xúc kém hoặc hỏng cảm biến. Việc kiểm tra theo đúng trình tự từ nguồn 5V, dây dẫn, cảm biến đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân và khắc phục nhanh chóng, tránh thay thế linh kiện không cần thiết.
