Hướng dẫn sửa lỗi L03 DFC2KB xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 DFC2KB – Short Circuit of Tilt Lever Angle Sensor (Tilt Lever POT Short) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

L03 DFC2KB là lỗi gì?

L03 DFC2KB (SHORT) Tilt Lever POT là lỗi ngắn mạch cảm biến góc tay trang nghiêng (Tilt Lever Potentiometer) thuộc hệ thống điều khiển Master Controller trên các dòng xe nâng điện:

  • Komatsu FE25-1 (2.5 tấn)
  • Komatsu FE25H-1 (2.5 tấn)
  • Komatsu FE30-1 (3 tấn)

Lỗi này xuất hiện khi bộ điều khiển phát hiện điện áp tín hiệu của Tilt Lever POT_1 lớn hơn hoặc bằng 4.7V liên tục trong thời gian từ 200 ms trở lên, cho thấy tín hiệu cảm biến đã bị chập hoặc bất thường.

Dấu hiệu nhận biết lỗi L03 DFC2KB

Khi xe xuất hiện lỗi L03 DFC2KB, người vận hành thường gặp các hiện tượng sau:

  • Màn hình hiển thị mã lỗi L03 DFC2KB
  • Xe không thể thực hiện chức năng nghiêng khung nâng (Tilt)
  • Các chức năng khác có thể vẫn hoạt động bình thường
  • Lỗi không xuất hiện khi xe ở chế độ sạc (Charging Mode)

Nguyên nhân gây lỗi L03 DFC2KB

Theo tài liệu kỹ thuật Komatsu, lỗi này có thể do một trong các nguyên nhân sau:

1. Hỏng nguồn cấp 5V cho cảm biến (5V Sensor Power Supply)

Nguồn 5V cấp cho cụm cần điều khiển EPC bị lỗi khiến điện áp đầu ra vượt ngưỡng cho phép.

2. Dây điện hoặc giắc cắm bị chập

Có hiện tượng:

  • Dây tín hiệu chạm nguồn 5V
  • Chập trong bó dây
  • Giắc P76 oxy hóa hoặc ngấm nước
  • Đứt ngầm dây điện

Đây là nguyên nhân thường gặp nhất.

3. Cảm biến Tilt Lever Potentiometer bị hỏng

Bên trong tay điều khiển EPC, biến trở đo góc nghiêng bị:

  • Chập mạch
  • Hỏng mạch điện
  • Tín hiệu luôn ở mức cao

4. Master Controller hỏng

Nếu toàn bộ hệ thống dây và cảm biến đều bình thường thì nguyên nhân cuối cùng là Master Controller bị lỗi.

Xe nâng sẽ bị ảnh hưởng như thế nào?

Khi phát sinh lỗi L03 DFC2KB:

  • Không thể nghiêng khung nâng
  • Không điều khiển được chức năng Tilt
  • Giảm khả năng vận hành xe
  • Có thể ảnh hưởng đến quá trình bốc xếp hàng hóa

Quy trình kiểm tra và sửa lỗi L03 DFC2KB

Bước 1. Kiểm tra các lỗi liên quan

Nếu màn hình đồng thời xuất hiện:

DBN5KX

hãy xử lý mã lỗi này trước rồi mới tiếp tục kiểm tra DFC2KB.

Bước 2. Kiểm tra nguồn cấp 5V

Thực hiện theo trình tự:

  1. Tắt khóa điện.
  2. Chờ đèn hệ thống tắt hoàn toàn.
  3. Ngắt giắc pin.
  4. Tháo giắc P76.
  5. Gắn bộ chuyển đổi T-Adapter vào đầu giắc cái.
  6. Cắm lại pin.
  7. Bật khóa ON.

Đo điện áp:

P76 (Female)

  • Chân (1)
  • Chân (11)

Giá trị tiêu chuẩn:

4.8 – 5.2V

Kết luận

  • Nếu điện áp đúng → chuyển sang bước tiếp theo.
  • Nếu điện áp sai → nguồn cấp cảm biến hoặc Master Controller bị lỗi.

Bước 3. Kiểm tra hiện tượng chập dây

Tiếp tục:

  • Tắt khóa điện
  • Ngắt pin
  • Tháo giắc P76
  • Bật khóa ON

Đo điện áp giữa:

  • P76 chân (5)
  • P76 chân (11)

Điện áp phải:

≤ 4.7V

Nếu lớn hơn 4.7V:

=> Có hiện tượng chập nguồn trong dây điện.

Cần:

  • Kiểm tra toàn bộ bó dây
  • Kiểm tra điểm cọ sát
  • Kiểm tra giắc nối
  • Kiểm tra dây từ Master Controller đến tay điều khiển

Bước 4. Kiểm tra cảm biến Tilt Lever

Tiến hành:

  • Tắt khóa điện
  • Ngắt pin
  • Rút giắc P76
  • Cắm pin
  • Bật khóa ON

Quan sát mã lỗi.

Trường hợp 1

Nếu mã lỗi chuyển từ:

DFC2KB

sang

DFC2KA

⇒ Kết luận:

Cảm biến Tilt Lever Potentiometer đã hỏng, cần thay mới cụm cảm biến hoặc tay điều khiển EPC.

Trường hợp 2

Nếu mã lỗi vẫn là:

DFC2KB

⇒ Khả năng:

  • Chập dây điện
  • Master Controller bị lỗi

Bước 5. Kiểm tra Master Controller

Sau khi đã xác nhận:

  • Nguồn 5V bình thường
  • Dây điện bình thường
  • Cảm biến bình thường

nhưng xe vẫn báo L03 DFC2KB

⇒ Kết luận:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu, đây là lỗi nội bộ nên không thể sửa chữa bằng phương pháp kiểm tra thông thường, cần thay thế hoặc gửi bộ điều khiển đến đơn vị chuyên sửa chữa.

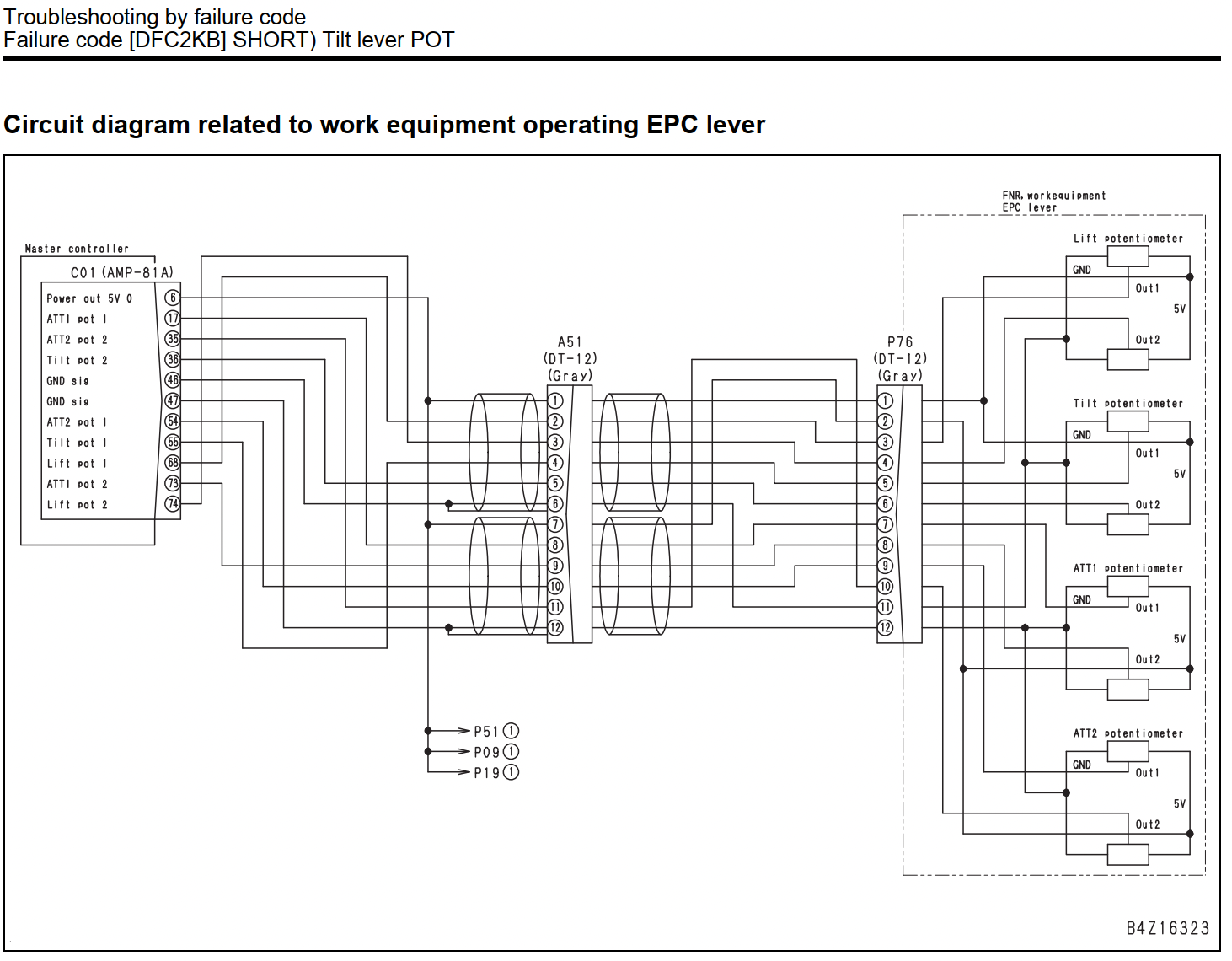

Sơ đồ mạch liên quan

Mạch điều khiển gồm:

  • Master Controller
  • Giắc A51
  • Giắc P76
  • Lift Potentiometer
  • Tilt Potentiometer
  • ATT1 Potentiometer
  • ATT2 Potentiometer

Trong đó:

Tilt Potentiometer nhận nguồn 5V từ Master Controller và trả tín hiệu phản hồi về bộ điều khiển. Khi tín hiệu này bị kéo lên mức trên 4.7V, hệ thống sẽ sinh lỗi L03 DFC2KB.

Những lưu ý khi sửa lỗi L03 DFC2KB

  • Không thay Master Controller khi chưa kiểm tra dây điện.
  • Luôn kiểm tra điện áp nguồn 5V trước.
  • Kiểm tra kỹ giắc P76 vì đây là vị trí thường xảy ra oxy hóa.
  • Kiểm tra dây điện bằng đồng hồ đo thông mạch và đo cách điện.
  • Sau khi sửa chữa, xóa lỗi bằng cách đưa cần nghiêng về vị trí trung gian, sau đó tắt khóa điện hoặc chuyển xe sang chế độ sạc rồi khởi động lại để xác nhận lỗi đã được khắc phục.

Câu hỏi thường gặp (FAQ)

Lỗi L03 DFC2KB có làm xe dừng hoàn toàn không?

Không. Xe thường vẫn có thể di chuyển nhưng chức năng nghiêng khung nâng (Tilt) sẽ bị vô hiệu hóa.

Có thể tiếp tục sử dụng xe khi báo lỗi này không?

Không nên. Việc không điều khiển được góc nghiêng của càng nâng có thể ảnh hưởng đến an toàn và hiệu quả bốc xếp hàng hóa.

Nguyên nhân nào thường gặp nhất?

Thực tế sửa chữa cho thấy các nguyên nhân phổ biến gồm:

  • Dây tín hiệu bị chập
  • Giắc P76 bị oxy hóa hoặc lỏng
  • Hỏng cảm biến Tilt Lever Potentiometer

Master Controller chỉ nên được xem là nguyên nhân sau khi đã loại trừ các khả năng trên.

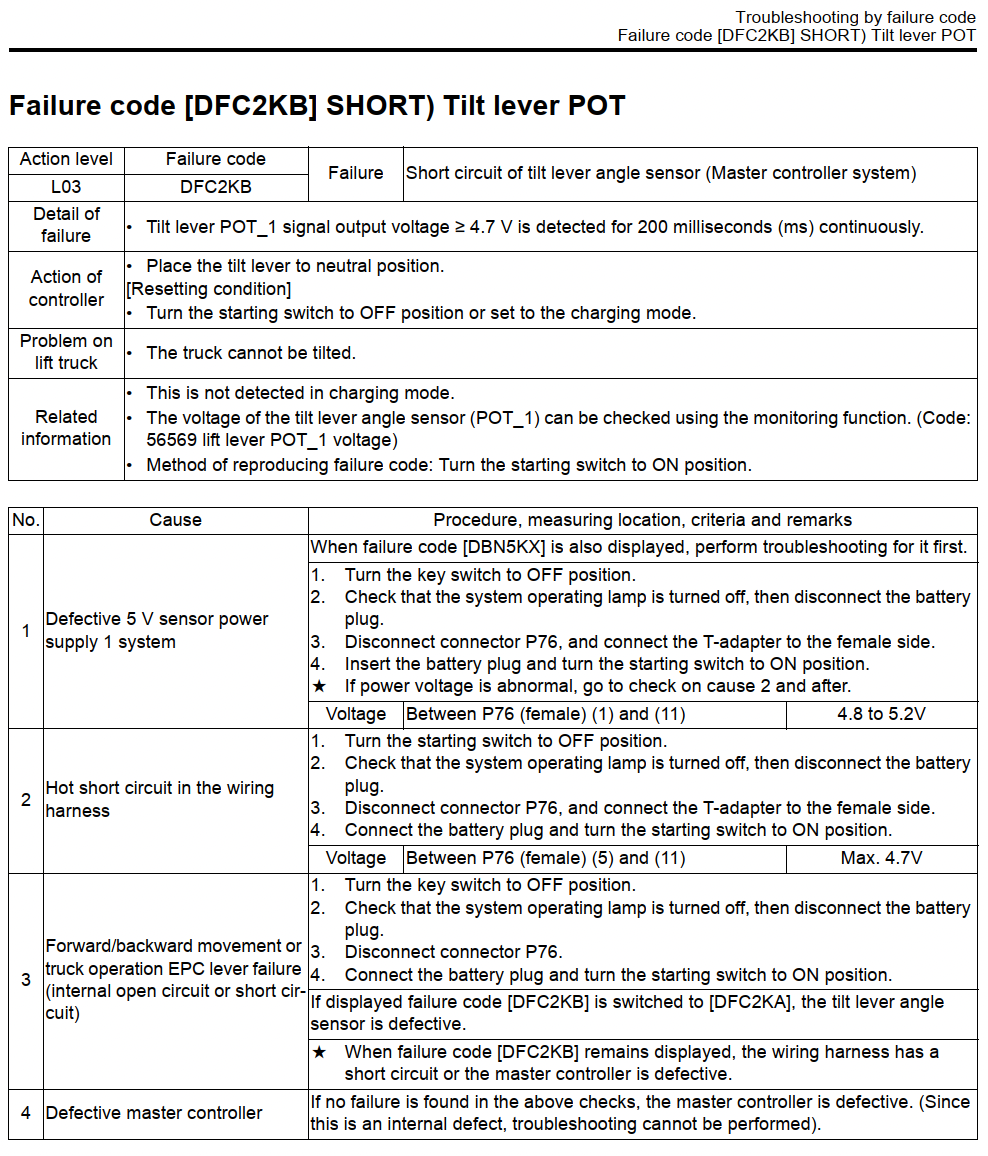

Tài liệu sửa lỗi L03 DFC2KB của hãng Komatsu



Kết luận

Lỗi L03 DFC2KB – Short Circuit of Tilt Lever Angle Sensor (Tilt Lever POT) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến tín hiệu cảm biến góc tay điều khiển nghiêng. Để xử lý chính xác, kỹ thuật viên nên kiểm tra theo đúng trình tự từ nguồn cấp 5V → dây điện → cảm biến Tilt Lever → Master Controller. Việc thực hiện đúng quy trình giúp xác định nguyên nhân nhanh chóng, tránh thay thế linh kiện không cần thiết và giảm thời gian dừng xe.
