Hướng dẫn sửa lỗi L04 DFC2KX xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Lỗi L04 DFC2KX xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1 – Nguyên nhân và cách khắc phục chi tiết

Lỗi L04 DFC2KX là một trong những mã lỗi liên quan đến cảm biến góc tay trang nghiêng (Tilt Lever POT) trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, hệ thống điều khiển sẽ ngắt chức năng nghiêng khung nâng nhằm đảm bảo an toàn cho người vận hành và thiết bị.

Bài viết dưới đây hướng dẫn chi tiết nguyên nhân, cách kiểm tra và cách sửa lỗi L04 DFC2KX theo đúng tài liệu kỹ thuật của Komatsu dành cho các dòng:

Xe nâng điện Komatsu FE25-1 (2.5 tấn)
Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi L04 DFC2KX là gì?

Mã lỗi: L04 DFC2KX

Tên lỗi đầy đủ:

L04 DFC2KX – OUT OF RNG Tilt Lever POT

(Cảm biến góc tay điều khiển nghiêng hoạt động ngoài phạm vi cho phép)

Đây là lỗi được bộ điều khiển trung tâm (Master Controller) phát hiện khi tín hiệu điện áp của cảm biến góc tay điều khiển nghiêng vượt ra ngoài giới hạn cho phép trong thời gian liên tục.

Hiện tượng khi xe báo lỗi L04 DFC2KX

Khi xuất hiện lỗi L04 DFC2KX, xe có các biểu hiện sau:

Màn hình hiển thị mã lỗi L04 DFC2KX
Chức năng nghiêng khung nâng (Tilt) không hoạt động
Các chức năng nâng khác có thể vẫn hoạt động bình thường
Xe chuyển sang chế độ bảo vệ để tránh xảy ra sự cố ngoài ý muốn

Điều kiện phát sinh lỗi L04 DFC2KX

Theo tài liệu kỹ thuật Komatsu, lỗi được ghi nhận khi đồng thời cả hai tín hiệu cảm biến POT_1 và POT_2 đều vượt giới hạn trong thời gian liên tục từ 200 ms trở lên.

Điều kiện cụ thể:

POT_1

Điện áp:

≤ 0.3 V
hoặc ≥ 4.7 V

POT_2

Điện áp:

≤ 0.3 V
hoặc ≥ 4.7 V

Nếu cả hai điều kiện trên cùng xảy ra liên tục trong 200 mili giây, bộ điều khiển sẽ phát sinh lỗi L04 DFC2KX.

Ảnh hưởng của lỗi L04 DFC2KX

Khi lỗi xuất hiện:

Xe không thể thực hiện thao tác nghiêng khung nâng (Tilt)
Làm gián đoạn quá trình bốc xếp hàng hóa
Hệ thống bảo vệ kích hoạt nhằm tránh điều khiển sai gây mất an toàn

Nguyên nhân gây lỗi L04 DFC2KX

Theo tài liệu sửa chữa Komatsu, nguyên nhân cần kiểm tra đầu tiên là:

1. Xe đang có các lỗi liên quan khác

Nếu xe đang xuất hiện một trong các mã lỗi dưới đây thì phải sửa trước:

DFC2KA
DFC2KB
DFC7KA
DFC7KB

Đây là các lỗi liên quan trực tiếp đến cảm biến tay điều khiển và có thể là nguyên nhân làm phát sinh lỗi DFC2KX.

2. Điện áp cảm biến POT vượt giới hạn

Điện áp đầu ra của:

Tilt Lever POT_1
Tilt Lever POT_2

đang nằm ngoài giới hạn:

nhỏ hơn hoặc bằng 0.3V
hoặc lớn hơn hoặc bằng 4.7V

Nguyên nhân có thể do:

Cảm biến POT bị hỏng
Đứt dây tín hiệu
Chập nguồn 5V
Chập mass
Giắc cắm lỏng
Oxy hóa đầu nối
Bộ điều khiển nhận tín hiệu sai

3. Hỏng tay điều khiển nghiêng

Sau thời gian sử dụng dài:

Biến trở mòn
Trục cảm biến lệch
Tay điều khiển bị va đập
Cơ cấu hồi vị không đúng vị trí

đều có thể gây phát sinh lỗi.

4. Dây điện hoặc giắc nối bị hỏng

Cần kiểm tra:

Giắc tại tay điều khiển
Giắc tại Master Controller
Dây tín hiệu POT_1
Dây tín hiệu POT_2
Nguồn 5V cấp cảm biến
Mass cảm biến

Quy trình kiểm tra và sửa lỗi L04 DFC2KX

Bước 1: Kiểm tra các mã lỗi liên quan

Nếu xe còn xuất hiện:

DFC2KA
DFC2KB
DFC7KA
DFC7KB

hãy xử lý triệt để các lỗi này trước.

Bước 2: Đưa tay điều khiển về vị trí trung gian

Đặt tay điều khiển nghiêng về đúng vị trí Neutral.

Nếu tay điều khiển chưa về đúng vị trí trung tâm, bộ điều khiển sẽ tiếp tục báo lỗi.

Bước 3: Khởi động lại hệ thống

Sau khi đưa tay điều khiển về Neutral:

Tắt khóa điện (OFF)
Hoặc chuyển xe sang chế độ sạc
Sau đó bật khóa điện lại

Nếu lỗi chỉ phát sinh tạm thời, xe có thể hoạt động bình thường trở lại.

Bước 4: Kiểm tra điện áp cảm biến

Theo tài liệu Komatsu:

Có thể sử dụng chức năng Monitor để kiểm tra:

Monitor Code: 56569

Nội dung giám sát:

Lift Lever POT_1 Voltage

Đồng thời kiểm tra:

POT_1
POT_2

Điện áp phải thay đổi mượt khi thao tác tay điều khiển.

Nếu điện áp:

đứng yên
nhảy bất thường
luôn bằng 0V
luôn gần 5V

thì cần kiểm tra cảm biến và hệ thống dây dẫn.

Bước 5: Kiểm tra dây điện

Kiểm tra:

Đứt dây
Chập dây
Chập mass
Chập nguồn
Giắc cắm lỏng
Chân cắm oxy hóa

Sửa chữa hoặc thay thế nếu phát hiện bất thường.

Bước 6: Kiểm tra cảm biến Tilt Lever POT

Nếu:

nguồn 5V bình thường
dây tín hiệu tốt
dây mass tốt

nhưng điện áp vẫn ngoài giới hạn thì nên thay cảm biến POT hoặc cụm tay điều khiển.

Bước 7: Kiểm tra bộ điều khiển

Nếu toàn bộ hệ thống đều đạt yêu cầu mà lỗi vẫn tồn tại, cần kiểm tra khả năng hỏng của Master Controller hoặc mạch nhận tín hiệu đầu vào.

Điều kiện xóa lỗi

Sau khi sửa chữa:

Đưa tay điều khiển về vị trí trung gian
Tắt khóa điện (OFF)
Hoặc chuyển sang chế độ sạc
Khởi động lại xe

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự động biến mất.

Một số lưu ý khi sửa lỗi L04 DFC2KX

Không thay ngay cảm biến khi chưa kiểm tra nguồn 5V và dây tín hiệu.
Luôn xử lý các mã lỗi DFC2KA, DFC2KB, DFC7KA hoặc DFC7KB trước vì đây có thể là nguyên nhân gốc.
Kiểm tra kỹ tình trạng giắc cắm, chân tiếp xúc và dây điện trước khi kết luận hỏng bộ điều khiển.
Sau khi sửa chữa, chạy thử toàn bộ chức năng nghiêng khung nâng để xác nhận xe hoạt động ổn định.

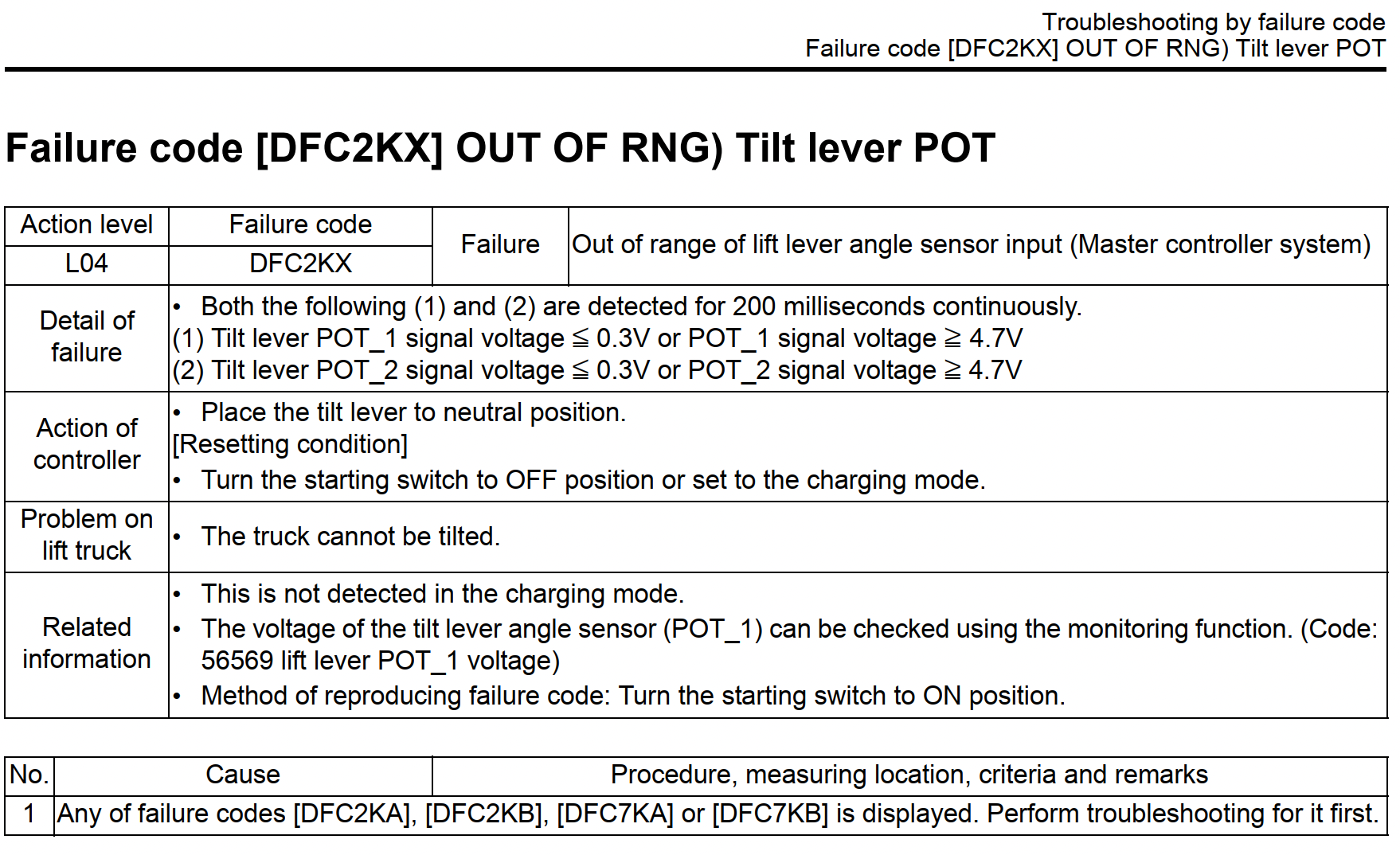

Tài liệu kỹ thuật sửa lỗi L04 DFC2KX của hãng Komatsu

Kết luận

Lỗi L04 DFC2KX – OUT OF RNG Tilt Lever POT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi tín hiệu từ cảm biến góc tay điều khiển nghiêng nằm ngoài phạm vi điện áp cho phép trong thời gian liên tục. Nguyên nhân chủ yếu liên quan đến cảm biến POT, dây dẫn, giắc kết nối hoặc các mã lỗi liên quan như DFC2KA, DFC2KB, DFC7KA và DFC7KB. Việc kiểm tra đúng trình tự theo tài liệu kỹ thuật sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
