Cách sửa lỗi L03 DFC2L8 (ABNL) Tilt Lever POTtrên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DFC2L8 (ABNL) Tilt Lever POTtrên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Mã lỗi: L03 DFC2L8
Tên lỗi đầy đủ: L03 DFC2L8 (ABNL) Tilt Lever POT
Dòng xe áp dụng:

  • Xe nâng điện Komatsu FE25-1
  • Xe nâng điện Komatsu FE25H-1
  • Xe nâng điện Komatsu FE30-1

Lỗi L03 DFC2L8 là gì?

Mã lỗi L03 DFC2L8 (ABNL) Tilt Lever POT cho biết cảm biến góc tay trang nghiêng (Tilt Lever Angle Sensor/POT) hoạt động bất thường trong hệ thống điều khiển chính (Master Controller System).

Lỗi xuất hiện khi bộ điều khiển phát hiện tổng điện áp của hai tín hiệu từ cảm biến:

  • Tilt Lever POT_1
  • Tilt Lever POT_2

không nằm trong giá trị hợp lệ trong thời gian liên tục 400 ms.

Theo tài liệu kỹ thuật Komatsu:

  • Tổng điện áp > 5.63 V
  • hoặc < 4.37 V

=> ECU sẽ ghi nhận lỗi L03 DFC2L8 và ngắt chức năng nghiêng khung nâng.

Hiện tượng khi xuất hiện lỗi L03 DFC2L8

Khi lỗi xảy ra, người vận hành sẽ thấy:

  • Màn hình hiển thị mã lỗi L03 DFC2L8
  • Xe vẫn có thể di chuyển
  • Chức năng nâng có thể vẫn hoạt động
  • Chức năng nghiêng (Tilt) bị vô hiệu hóa
  • Cần điều khiển nghiêng không có tác dụng

Nguyên nhân gây lỗi L03 DFC2L8

Theo tài liệu Komatsu, nguyên nhân chủ yếu gồm:

1. Cảm biến góc tay trang nghiêng (Tilt Lever POT) bị lỗi

  • Cảm biến xuống cấp
  • Sai giá trị điện áp
  • Tín hiệu không đồng nhất giữa POT_1 và POT_2

2. Giắc cắm cảm biến lỏng

  • Giắc oxy hóa
  • Chân cắm bẩn
  • Tiếp xúc kém

3. Đứt dây tín hiệu

  • Đứt ngầm
  • Dây chạm mass
  • Dây chạm nguồn

4. Hỏng cụm tay điều khiển thủy lực

Do tay điều khiển sử dụng biến trở kép (Dual POT), nếu một trong hai mạch sai sẽ sinh lỗi.

5. Bộ điều khiển Master Controller đọc sai tín hiệu

Trường hợp này hiếm gặp nhưng vẫn có thể xảy ra nếu toàn bộ phần cảm biến và dây dẫn đều bình thường.

Bộ điều khiển phản ứng như thế nào?

Ngay khi phát hiện lỗi:

  • ECU yêu cầu đưa cần nghiêng về vị trí Neutral.
  • Khóa chức năng Tilt.
  • Chỉ cho phép reset sau khi:
    • Tắt khóa điện (OFF)
    • Hoặc chuyển xe sang chế độ sạc (Charging Mode).

Cách kiểm tra và sửa lỗi L03 DFC2L8

Bước 1: Đưa cần Tilt về vị trí trung gian

Đây là thao tác đầu tiên theo hướng dẫn của Komatsu.

Nếu cần đang bị giữ lệch:

  • Đưa về Neutral.
  • Tắt khóa điện.
  • Khởi động lại xe.

Nếu lỗi mất chỉ là lỗi tạm thời.

Bước 2: Kiểm tra điện áp cảm biến

Komatsu cho phép kiểm tra trực tiếp trên màn hình Monitor.

Theo tài liệu:

Monitor Code

  • 56569 → Điện áp Tilt Lever POT_1
  • 56570 → Điện áp Tilt Lever POT_2

Quan sát:

  • điện áp thay đổi liên tục khi gạt cần
  • hai tín hiệu phải thay đổi đồng đều
  • không được mất tín hiệu
  • không được nhảy đột ngột

Nếu một trong hai tín hiệu bất thường cần thay cảm biến hoặc cụm tay điều khiển.

Bước 3: Kiểm tra giắc cắm

Kiểm tra:

  • Giắc tại tay điều khiển
  • Giắc tại Master Controller

Lưu ý:

  • Có nước vào
  • Chân giắc cong
  • Oxy hóa
  • Cháy đen

Sau đó vệ sinh bằng dung dịch vệ sinh tiếp điểm điện.

Bước 4: Kiểm tra dây điện

Đo:

  • dây POT_1
  • dây POT_2
  • nguồn 5V
  • Mass cảm biến

Nếu:

  • đứt
  • chạm mass
  • chạm nguồn

=> sửa hoặc thay dây.

Bước 5: Kiểm tra cụm tay điều khiển Tilt

Nếu:

  • điện áp không ổn định
  • biến trở mòn
  • có điểm chết

=> thay cụm tay điều khiển.

Bước 6: Kiểm tra Master Controller

Nếu:

  • cảm biến tốt
  • dây tốt
  • nguồn chuẩn

nhưng vẫn báo lỗi thì cần kiểm tra bộ điều khiển Master Controller bằng thiết bị chuyên dụng.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Sau khi sửa xong:

  • Đưa cần Tilt về Neutral.
  • Tắt khóa điện.
  • Bật khóa điện lại.

Hoặc:

  • Chuyển xe sang chế độ Charging Mode.

Nếu tín hiệu đã bình thường thì mã lỗi sẽ tự xóa.

Lưu ý của Komatsu

Trong tài liệu có ghi rõ:

  • Lỗi không được phát hiện khi xe ở chế độ sạc (Charging Mode).
  • Có thể tái hiện lỗi bằng cách bật khóa điện (ON).
  • Khi sửa lỗi cần sử dụng chức năng Monitor để theo dõi điện áp của POT_1 và POT_2.

Tài liệu hướng dẫn liên quan

Theo hướng dẫn sửa chữa của Komatsu, khi xử lý L03 DFC2L8 cần thực hiện thêm quy trình kiểm tra đối với các mã lỗi liên quan:

  • L03 DFC2KA – Tilt Lever POT (Disconnect)
  • L03 DFC2KB – Tilt Lever POT (Short Circuit)
  • L03 DFC7KA – Tilt Lever POT (SUB Disconnect)
  • L03 DFC7KB – Tilt Lever POT (SUB Short Circuit)

Việc kiểm tra đồng thời các mã lỗi này giúp xác định chính xác nguyên nhân là do cảm biến, dây dẫn hay bộ điều khiển.

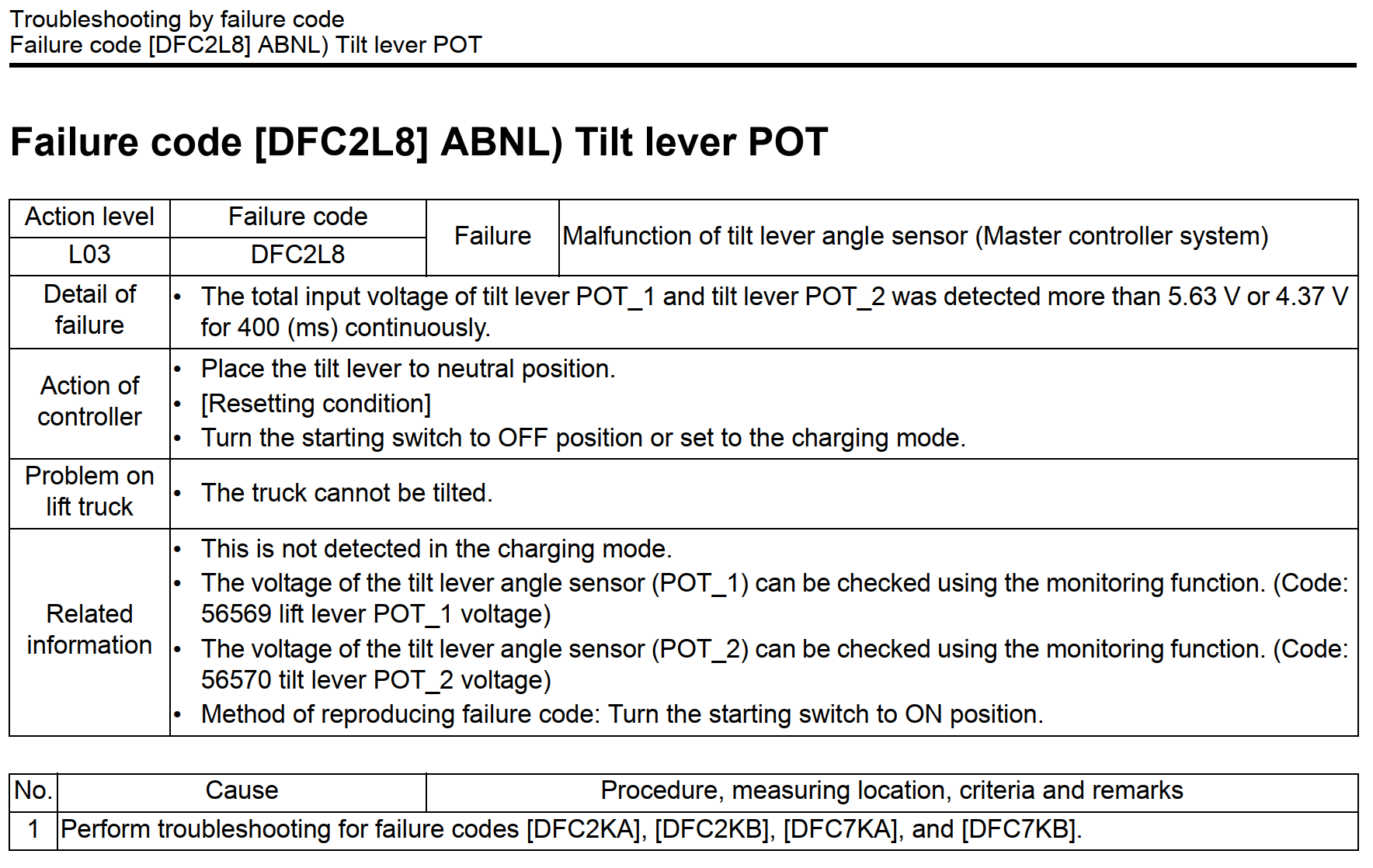

Tài liệu kỹ thuật sửa lỗi L03 DFC2L8 của hãng Komatsu


Kết luận

Lỗi L03 DFC2L8 (ABNL) Tilt Lever POT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến cảm biến góc tay điều khiển nghiêng (Tilt Lever POT). Nguyên nhân phổ biến nhất là tín hiệu từ hai biến trở POT_1 và POT_2 không còn nằm trong dải điện áp hợp lệ do cảm biến hỏng, giắc cắm lỏng hoặc dây dẫn gặp sự cố. Thực hiện kiểm tra theo đúng quy trình của Komatsu, đặc biệt theo dõi các giá trị Monitor Code 56569 và 56570, sẽ giúp xác định nguyên nhân và khắc phục nhanh chóng, đảm bảo hệ thống nghiêng hoạt động ổn định trở lại.
