Hướng dẫn sửa lỗi L03 DFC3KA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 DFC3KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi hở mạch cảm biến góc tay trang ATT1 (Lift Lever POT)

Lỗi L03 DFC3KA trên xe nâng điện Komatsu là gì?

L03 DFC3KA (DISC) Lift Lever POT là mã lỗi xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi này báo:

Open circuit of ATT1 lever angle sensor (Master controller system)

Có nghĩa là:

Hở mạch cảm biến góc tay điều khiển nâng ATT1 (Lift Lever Potentiometer) trong hệ thống bộ điều khiển trung tâm (Master Controller).

Bộ điều khiển phát hiện:

  • Điện áp tín hiệu ATT1 POT_1 ≤ 0.3V
  • Duy trì liên tục 200 ms
  • ECU kết luận tín hiệu bị mất và sinh mã lỗi L03 DFC3KA.

Hiện tượng khi xuất hiện lỗi L03 DFC3KA

Khi lỗi xảy ra, người vận hành sẽ thấy:

  • Đèn báo lỗi sáng.
  • Hiển thị mã L03 DFC3KA.
  • Tay điều khiển nâng hoạt động không bình thường.
  • Không thể điều khiển nâng hạ chính xác.
  • Một số chức năng EPC bị vô hiệu hóa.

Theo tài liệu:

The ATT1 lever operation fails.

Điều kiện phát sinh lỗi

Master Controller ghi nhận lỗi khi:

  • Điện áp đầu ra ATT1 POT_1 nhỏ hơn hoặc bằng 0.3V
  • Liên tục trong 200 ms

Lưu ý:

  • Lỗi không được phát hiện khi xe ở chế độ sạc.
  • Có thể kiểm tra giá trị điện áp cảm biến trong chế độ Monitor.

Mã theo Monitor:

56571 – ATT1 Lever POT_1 Voltage

Nguyên nhân gây lỗi L03 DFC3KA

Theo tài liệu Komatsu, có 5 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến

Nguồn 5V từ Master Controller cấp đến cụm EPC bị mất hoặc thấp.

Kiểm tra:

Điện áp giữa:

  • P76 chân (2)
  • P76 chân (12)

Giá trị tiêu chuẩn:

4.8 – 5.2V

Nếu không đạt:

  • kiểm tra nguồn 5V
  • kiểm tra Master Controller

2. Đứt dây hoặc tiếp xúc kém

Đây là nguyên nhân thường gặp nhất.

Có thể xảy ra:

  • Đứt dây trong bó dây
  • Oxy hóa chân giắc
  • Chân giắc lỏng
  • Gãy dây gần tay điều khiển

Theo sơ đồ mạch cần kiểm tra:

Giữa:

  • C01 (6) ↔ P76 (2)
  • C01 (46) ↔ P76 (12)
  • C01 (17) ↔ P76 (7)

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

  • sửa dây
  • thay dây
  • vệ sinh giắc

3. Chạm mass dây tín hiệu

Kiểm tra khả năng dây tín hiệu bị chạm sườn.

Đo:

  • P76 (7)
  • P76 (12)

với mass.

Điện trở yêu cầu:

≥ 1 MΩ

Nếu nhỏ hơn:

  • bó dây bị cọ xát
  • dây bị ép
  • dây chạm khung xe

4. Hỏng cảm biến ATT1 (Lift Potentiometer)

Nếu nguồn và dây dẫn đều bình thường thì khả năng cao:

Lift Potentiometer bị hỏng.

Biểu hiện:

  • mất tín hiệu
  • điện áp ra bằng 0V
  • tín hiệu dao động bất thường

Giải pháp:

Thay toàn bộ cụm cảm biến EPC theo hướng dẫn của Komatsu.

5. Hỏng Master Controller

Nếu:

  • nguồn đúng
  • dây tốt
  • cảm biến tốt

nhưng vẫn xuất hiện lỗi,

thì nguyên nhân cuối cùng là:

Master Controller bị hỏng bên trong.

Komatsu khuyến cáo:

Không thể sửa chữa bên trong bộ điều khiển, cần thay thế bộ điều khiển.

Quy trình kiểm tra và sửa lỗi L03 DFC3KA

Bước 1: Đưa xe về trạng thái an toàn

  • Đưa tay điều khiển về vị trí Neutral.
  • Tắt khóa điện.
  • Tắt toàn bộ hệ thống.
  • Rút giắc pin.

Bước 2: Kiểm tra nguồn 5V

Đo tại giắc P76.

Giá trị:

4.8–5.2V

Nếu sai:

  • kiểm tra nguồn cấp
  • kiểm tra Master Controller

Bước 3: Kiểm tra dây dẫn

Kiểm tra liên tục từ:

Master Controller → A51 → P76 → EPC Lever

Điện trở:

≤ 1Ω

Nếu cao:

  • thay dây
  • sửa giắc
  • vệ sinh chân cắm

Bước 4: Kiểm tra chạm mass

Đo điện trở giữa dây tín hiệu và mass.

Tiêu chuẩn:

≥1 MΩ

Nếu không đạt:

  • tìm vị trí chạm
  • bọc lại dây
  • thay đoạn dây hỏng

Bước 5: Thay cảm biến ATT1

Nếu tất cả dây đều đạt:

  • tháo cụm EPC
  • thay Lift Potentiometer (hoặc cụm EPC theo khuyến cáo)

Khởi động xe kiểm tra lại.

Bước 6: Thay Master Controller

Nếu lỗi vẫn còn:

  • thay Master Controller
  • thực hiện hiệu chuẩn theo quy trình của Komatsu.

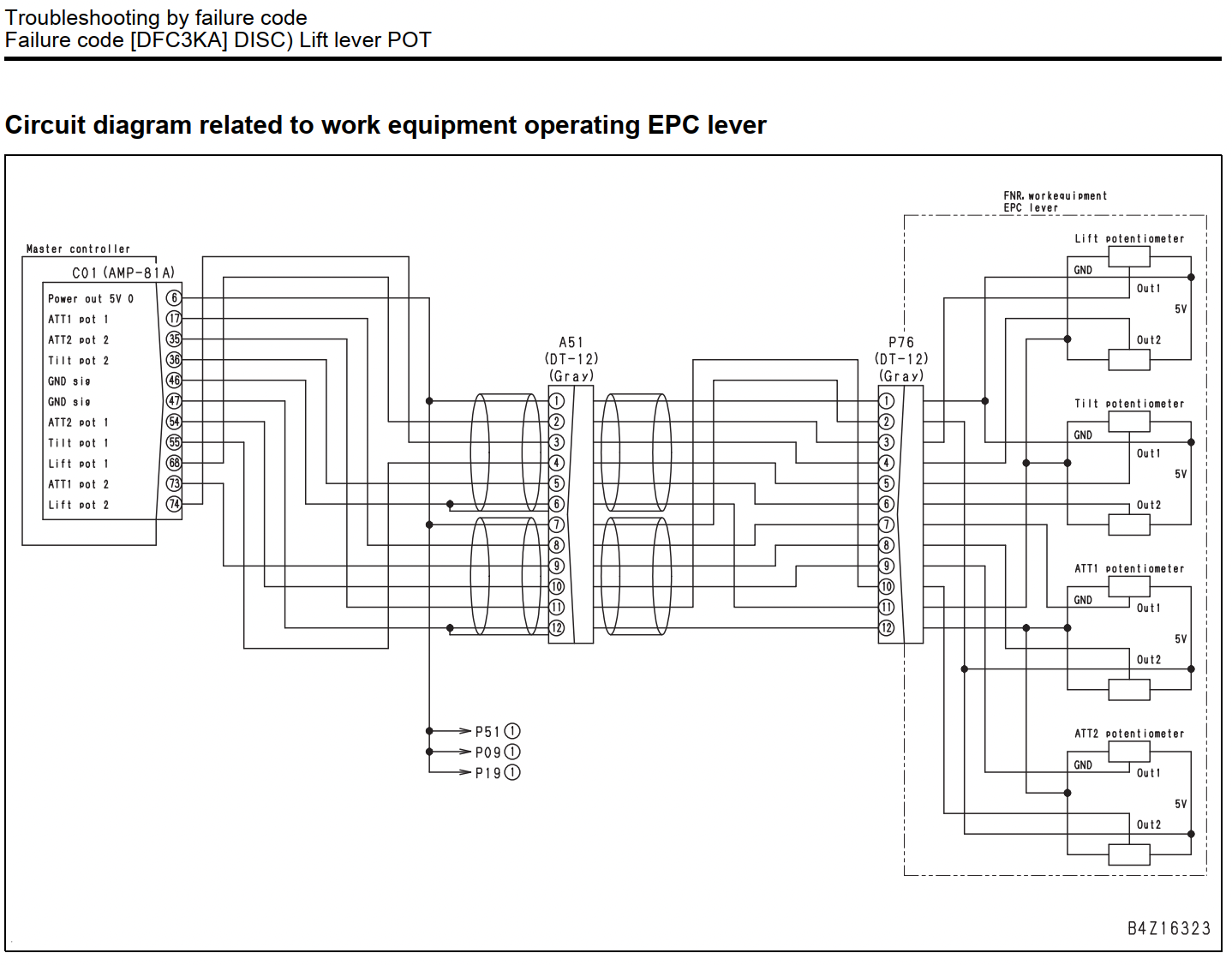

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Tín hiệu truyền theo đường:

Master Controller (C01)

↓

Giắc A51

↓

Giắc P76

↓

Lift Potentiometer (ATT1)

Nguồn cấp:

  • 5V
  • GND
  • Tín hiệu POT_1
  • POT_2

Chỉ cần một trong các đường tín hiệu hoặc nguồn bị hở là ECU sẽ ghi nhận lỗi L03 DFC3KA.

Những lưu ý khi sửa chữa

  • Không đo điện trở khi pin vẫn đang kết nối.
  • Kiểm tra kỹ chân giắc P76 vì đây là vị trí thường bị oxy hóa.
  • Không kéo căng bó dây tại tay điều khiển EPC.
  • Sau khi thay cảm biến cần kiểm tra lại điện áp trên màn hình Monitor.
  • Nếu thay Master Controller cần thực hiện cài đặt và hiệu chuẩn theo tài liệu kỹ thuật Komatsu.

Cách phòng tránh lỗi L03 DFC3KA

Để hạn chế phát sinh lỗi, nên:

  • Kiểm tra giắc P76 và C01 định kỳ.
  • Vệ sinh các đầu nối điện để tránh oxy hóa.
  • Không để nước hoặc hơi ẩm xâm nhập cụm tay điều khiển EPC.
  • Kiểm tra điện áp nguồn 5V trong các kỳ bảo dưỡng.
  • Thay thế dây dẫn có dấu hiệu nứt, gãy hoặc lão hóa.

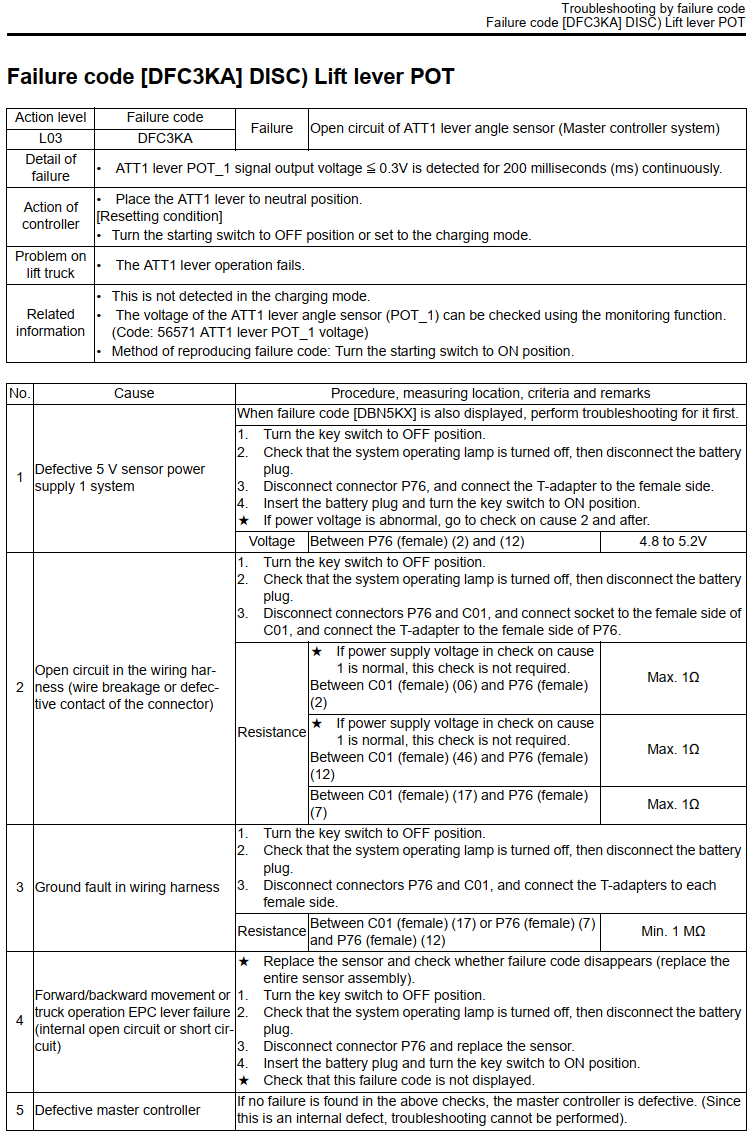

Tài liệu kỹ thuật sửa lỗi L03 DFC3KA của hãng Komatsu



Kết luận

L03 DFC3KA (DISC) Lift Lever POT là lỗi liên quan đến hở mạch cảm biến góc tay điều khiển nâng ATT1 (Lift Lever Potentiometer) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn). Trong đa số trường hợp, nguyên nhân xuất phát từ đứt dây dẫn, tiếp xúc giắc kém hoặc cảm biến ATT1 bị hỏng. Việc kiểm tra theo đúng trình tự nguồn 5V → dây dẫn → chạm mass → cảm biến → Master Controller sẽ giúp xác định chính xác nguyên nhân và rút ngắn thời gian sửa chữa.
