Cách sửa lỗi L03 DFC3KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L03 DFC3KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1 – SHORT ATT1 Lever POT

Lỗi L03 DFC3KB là gì?

L03 DFC3KB là mã lỗi xuất hiện trên các dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1, báo hiệu:

SHORT ATT1 Lever POT (ATT1 Lever Angle Sensor Short Circuit)
Ngắn mạch cảm biến góc tay trang ATT1 (Master Controller System).

Đây là lỗi liên quan đến cảm biến biến trở (Potentiometer) của cần điều khiển ATT1 trong cụm tay trang EPC. Khi ECU (Master Controller) phát hiện điện áp tín hiệu ATT1 POT_1 ≥ 4.7V liên tục trong ít nhất 200 ms, hệ thống sẽ ghi nhận lỗi L03 DFC3KB và ngừng hoạt động của cần điều khiển ATT1 để bảo vệ hệ thống.

Dấu hiệu khi xe xuất hiện lỗi L03 DFC3KB

Khi lỗi xảy ra, người vận hành có thể nhận thấy:

  • Xe báo lỗi L03 DFC3KB trên màn hình.
  • Cần điều khiển ATT1 không hoạt động.
  • Không thể thực hiện các thao tác thủy lực tương ứng.
  • Xe vẫn có thể khởi động nhưng chức năng ATT1 bị vô hiệu hóa.

Theo tài liệu kỹ thuật của Komatsu:

ATT1 lever operation fails.

Điều kiện phát hiện lỗi

Master Controller sẽ ghi nhận lỗi khi:

  • Điện áp tín hiệu ATT1 Lever POT_1
  • ≥ 4.7V
  • liên tục trong 200 ms

Điều này thường xảy ra khi:

  • chập nguồn 5V
  • dây tín hiệu chập nguồn
  • biến trở hỏng
  • ECU hỏng

Điều kiện xóa lỗi

Sau khi sửa chữa:

  1. Đưa cần ATT1 về vị trí Neutral.
  2. Tắt khóa điện.
  3. Hoặc chuyển xe sang chế độ sạc.
  4. Khởi động lại xe.

Nguyên nhân gây lỗi L03 DFC3KB

Theo tài liệu sửa chữa Komatsu, lỗi này thường do 4 nguyên nhân.

1. Hỏng nguồn cảm biến 5V số 1 (5V Sensor Supply 1)

Đây là nguyên nhân đầu tiên cần kiểm tra.

Nguồn 5V cấp cho các biến trở ATT1, ATT2, Lift và Tilt nếu bị sai điện áp sẽ làm ECU hiểu nhầm rằng ATT1 đang bị chập nguồn.

Cách kiểm tra

Tắt khóa điện.

Ngắt giắc pin.

Rút giắc P76.

Lắp T-adapter vào phía giắc cái.

Cắm lại pin.

Bật khóa điện.

Đo điện áp:

Giữa chân P76 (2) và P76 (12)

Giá trị tiêu chuẩn:

4.8V – 5.2V

Kết quả

  • Đúng điện áp → chuyển sang bước tiếp theo.
  • Sai điện áp → kiểm tra nguồn 5V hoặc Master Controller.

2. Chập dây điện (Hot Short Circuit)

Nếu nguồn 5V bình thường thì cần kiểm tra dây tín hiệu ATT1.

Cách kiểm tra

Tắt khóa điện.

Ngắt pin.

Rút giắc P76.

Cắm lại pin.

Bật khóa điện.

Đo điện áp:

Giữa chân P76 (7) và P76 (12)

Giá trị cho phép:

≤ 4.7V

Nếu điện áp cao hơn:

  • dây tín hiệu bị chạm nguồn
  • bó dây bị cọ xát
  • nước vào giắc
  • oxy hóa chân giắc

Cần sửa chữa hoặc thay dây điện.

3. Hỏng cảm biến ATT1 trong cần điều khiển EPC

Nếu dây điện bình thường, cần kiểm tra cụm cần điều khiển.

Theo quy trình của Komatsu:

  • Rút giắc P76.
  • Bật khóa điện.

Kết quả

Nếu lỗi chuyển từ:

DFC3KB

sang

DFC3KA

thì:

Cảm biến góc ATT1 (ATT1 Potentiometer) đã hỏng.

Lúc này cần:

  • thay cảm biến ATT1
  • hoặc thay toàn bộ cụm tay trang EPC nếu cảm biến không bán rời.

4. Hỏng Master Controller

Nếu:

  • nguồn 5V đúng
  • dây điện tốt
  • cảm biến ATT1 tốt

nhưng lỗi DFC3KB vẫn còn thì nguyên nhân cuối cùng là:

Master Controller bị hỏng bên trong.

Theo tài liệu Komatsu:

Internal defect. Cannot be repaired.

Giải pháp:

  • thay Master Controller
  • cài đặt lại theo đúng thông số xe.

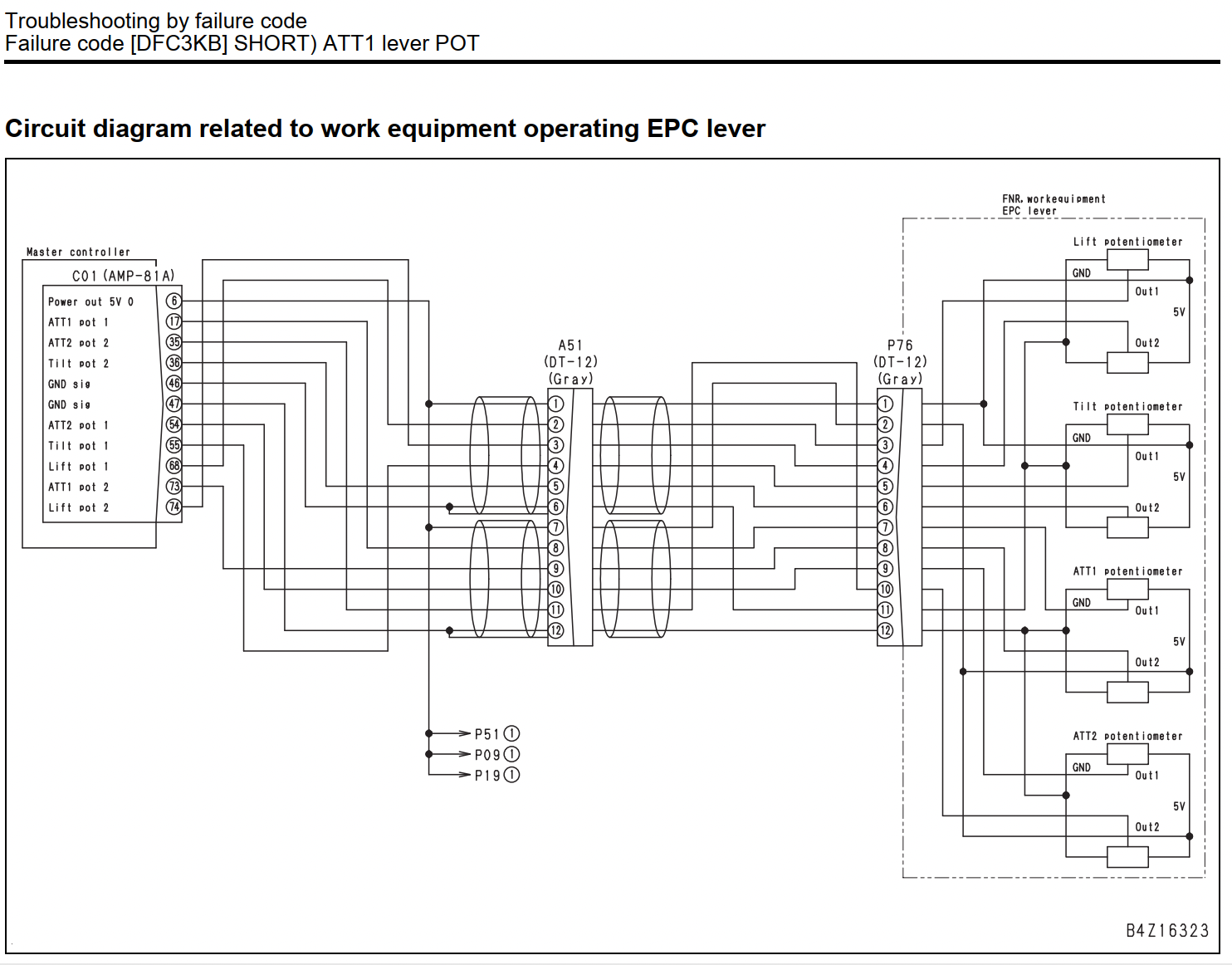

Sơ đồ mạch liên quan

Trong sơ đồ điện của Komatsu:

Master Controller kết nối với cụm EPC thông qua:

  • Giắc A51
  • Giắc P76

Trong cụm EPC gồm:

  • Lift Potentiometer
  • Tilt Potentiometer
  • ATT1 Potentiometer
  • ATT2 Potentiometer

ATT1 sử dụng:

  • nguồn 5V
  • GND
  • tín hiệu Out1
  • tín hiệu Out2

Master Controller sẽ giám sát liên tục điện áp của ATT1 POT_1 để phát hiện hiện tượng ngắn mạch.

Quy trình xử lý lỗi L03 DFC3KB

Thực hiện theo đúng trình tự sau:

Bước 1

Kiểm tra xem xe có đồng thời báo lỗi DBN5KX hay không.

Nếu có, phải sửa lỗi DBN5KX trước.

Bước 2

Kiểm tra nguồn cảm biến 5V.

Tiêu chuẩn:

4.8V – 5.2V

↓

Bước 3

Kiểm tra điện áp đường tín hiệu.

Tiêu chuẩn:

≤ 4.7V

↓

Bước 4

Kiểm tra cảm biến ATT1.

Nếu lỗi đổi từ DFC3KB sang DFC3KA thì thay cảm biến.

↓

Bước 5

Nếu tất cả đều bình thường nhưng xe vẫn báo lỗi thì thay Master Controller.

Một số lưu ý khi sửa chữa

  • Không đo điện trở khi còn cấp nguồn.
  • Luôn ngắt pin trước khi tháo giắc.
  • Kiểm tra kỹ chân giắc P76 vì đây là vị trí thường bị oxy hóa.
  • Không thay ECU khi chưa kiểm tra nguồn 5V và dây dẫn.
  • Sau khi sửa xong cần xóa lỗi và kiểm tra hoạt động của ATT1 ở mọi vị trí.

Câu hỏi thường gặp (FAQ)

Lỗi L03 DFC3KB có nguy hiểm không?

Không gây nguy hiểm ngay lập tức nhưng sẽ làm cần điều khiển ATT1 không hoạt động, ảnh hưởng đến khả năng vận hành xe.

Có thể tiếp tục sử dụng xe khi báo lỗi L03 DFC3KB không?

Không nên. Việc tiếp tục sử dụng có thể khiến hệ thống điều khiển hoạt động không ổn định và gây hư hỏng thêm.

Nguyên nhân nào thường gặp nhất?

Thực tế sửa chữa cho thấy các nguyên nhân phổ biến gồm:

  • Dây tín hiệu ATT1 bị chập nguồn.
  • Cảm biến biến trở ATT1 bị hỏng.
  • Chân giắc P76 bị oxy hóa hoặc tiếp xúc kém.

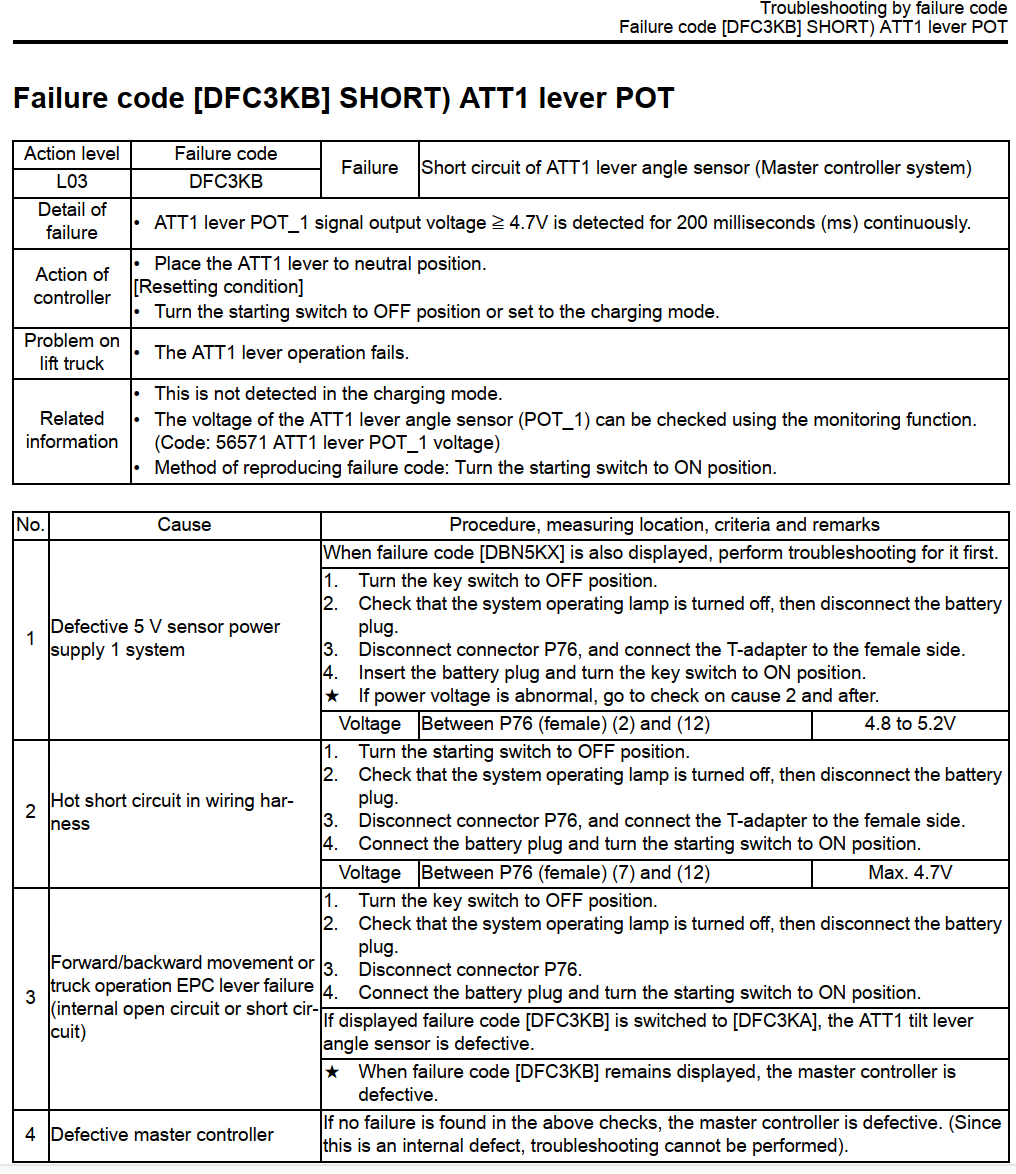

Tài liệu kỹ thuật sửa lỗi L03 DFC3KB của hãng Komatsu

Kết luận

Lỗi L03 DFC3KB (SHORT ATT1 Lever POT) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) là lỗi liên quan đến cảm biến góc cần điều khiển ATT1 hoặc mạch điều khiển của hệ thống Master Controller. Để xử lý chính xác, cần thực hiện kiểm tra theo đúng quy trình của Komatsu: xác minh nguồn 5V, kiểm tra dây dẫn, đánh giá cảm biến ATT1 và cuối cùng mới kết luận hỏng Master Controller. Việc tuân thủ đúng trình tự sẽ giúp rút ngắn thời gian sửa chữa, tránh thay thế linh kiện không cần thiết và đảm bảo xe hoạt động ổn định sau khi khắc phục sự cố.
