L04 DFC3KX cho xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa lỗi ATT1 Lever POT Out of Range

Lỗi L04 DFC3KX trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 là gì?

L04 DFC3KX là mã lỗi xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1, báo hiệu tín hiệu cảm biến góc cần điều khiển ATT1 (ATT1 Lever Potentiometer) nằm ngoài phạm vi cho phép (Out of Range).

Khi lỗi này xảy ra, bộ điều khiển trung tâm (Master Controller System) phát hiện điện áp từ cả hai kênh tín hiệu của cảm biến ATT1 bất thường trong một khoảng thời gian liên tục và sẽ ngừng cho phép vận hành cần điều khiển ATT1 nhằm đảm bảo an toàn.

Thông tin mã lỗi L04 DFC3KX

Điều kiện phát sinh lỗi L04 DFC3KX

Theo tài liệu kỹ thuật của Komatsu, lỗi được ghi nhận khi đồng thời cả hai điều kiện dưới đây xuất hiện liên tục trong ít nhất 200 ms:

Kênh tín hiệu POT_1

Điện áp:

• ≤ 0.3V
• hoặc ≥ 4.7V

Kênh tín hiệu POT_2

Điện áp:

• ≤ 0.3V
• hoặc ≥ 4.7V

Khi cả hai tín hiệu đều vượt ngoài giới hạn trên, bộ điều khiển sẽ lưu mã lỗi L04 DFC3KX.

Hiện tượng khi xe báo lỗi L04 DFC3KX

Người vận hành thường gặp các biểu hiện sau:

• Xe hiển thị mã lỗi L04 DFC3KX
• Cần điều khiển ATT1 không hoạt động
• Không thể điều khiển chức năng thủy lực tương ứng
• Xe có thể vẫn di chuyển nhưng chức năng ATT1 bị khóa
• Lỗi không xuất hiện khi xe đang ở chế độ sạc

Nguyên nhân gây lỗi L04 DFC3KX

Theo tài liệu Komatsu, nguyên nhân chủ yếu gồm:

1. Cảm biến góc ATT1 bị hỏng

Potentiometer bên trong cảm biến bị mòn hoặc hỏng.

2. Đứt dây tín hiệu

Có thể xảy ra tại:

• dây POT_1
• dây POT_2
• dây nguồn 5V
• dây Mass

3. Giắc cắm bị lỏng hoặc oxy hóa

Đây là nguyên nhân rất phổ biến trên xe đã sử dụng nhiều năm.

Kiểm tra:

• chân cắm ECU
• chân cắm cảm biến
• đầu nối trung gian

4. Điện áp nguồn cấp không ổn định

Nguồn 5V cấp cho cảm biến bị mất hoặc dao động.

5. Hỏng bộ điều khiển trung tâm (Master Controller)

Trường hợp này khá hiếm nhưng vẫn có thể xảy ra nếu đã kiểm tra toàn bộ cảm biến và hệ thống dây dẫn.

Quy trình kiểm tra và sửa lỗi L04 DFC3KX

Bước 1: Kiểm tra các mã lỗi liên quan

Theo tài liệu Komatsu, nếu xe đồng thời xuất hiện các mã sau:

• DFC3KA
• DFC3KB
• DFC8KA
• DFC8KB

thì cần xử lý các mã lỗi này trước, sau đó mới tiếp tục kiểm tra lỗi DFC3KX.

Bước 2: Đưa cần ATT1 về vị trí trung gian

Đưa cần điều khiển ATT1 về đúng vị trí Neutral.

Bước 3: Reset hệ thống

Sau khi đưa cần về Neutral:

• tắt khóa điện
• hoặc chuyển xe sang chế độ sạc (Charging Mode)

Sau đó khởi động lại xe.

Bước 4: Kiểm tra điện áp cảm biến

Theo tài liệu Komatsu:

Có thể theo dõi điện áp của ATT1 Lever POT_1 bằng chức năng Monitor.

Mã kiểm tra:

56571 — ATT1 Lever POT_1 Voltage

Quan sát điện áp khi di chuyển cần điều khiển.

Nếu điện áp:

• nhỏ hơn 0.3V
• lớn hơn 4.7V

thì cần kiểm tra cảm biến hoặc hệ thống dây điện.

Bước 5: Kiểm tra dây điện

Dùng đồng hồ VOM để kiểm tra:

• nguồn 5V
• dây Mass
• tín hiệu POT_1
• tín hiệu POT_2
• độ thông mạch
• hiện tượng chạm Mass
• chạm nguồn

Bước 6: Kiểm tra cảm biến ATT1

Nếu nguồn cấp đầy đủ nhưng tín hiệu vẫn bất thường:

• tháo cảm biến
• kiểm tra điện trở biến thiên
• thay cảm biến nếu phát hiện hỏng

Bước 7: Kiểm tra ECU

Nếu:

• cảm biến tốt
• dây dẫn tốt
• nguồn cấp đúng

nhưng lỗi vẫn xuất hiện thì cần kiểm tra bộ điều khiển Master Controller.

Điều kiện xóa lỗi L04 DFC3KX

Sau khi sửa chữa:

• đưa cần ATT1 về vị trí Neutral
• tắt khóa điện
• hoặc chuyển sang chế độ sạc

Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự động biến mất.

Một số lưu ý khi sửa lỗi L04 DFC3KX

• Không thay ECU khi chưa kiểm tra cảm biến.
• Luôn kiểm tra nguồn 5V trước.
• Kiểm tra kỹ giắc cắm do môi trường làm việc dễ gây oxy hóa.
• Quan sát dữ liệu Monitor để xác định chính xác tín hiệu bất thường.
• Xử lý dứt điểm các mã lỗi DFC3KA, DFC3KB, DFC8KA và DFC8KB nếu xuất hiện cùng lúc.

Câu hỏi thường gặp (FAQ)

Lỗi L04 DFC3KX có nguy hiểm không?

Đây là lỗi liên quan đến tín hiệu cảm biến cần điều khiển ATT1. Khi xảy ra lỗi, chức năng ATT1 sẽ bị vô hiệu hóa để đảm bảo an toàn cho người vận hành và thiết bị.

Xe vẫn chạy nhưng báo L04 DFC3KX có nên tiếp tục sử dụng?

Không nên vận hành trong thời gian dài. Việc tiếp tục sử dụng có thể khiến xe không điều khiển được chức năng thủy lực liên quan, ảnh hưởng đến hiệu suất làm việc và có thể phát sinh thêm các hư hỏng khác.

Có cần thay cảm biến ngay khi xuất hiện lỗi L04 DFC3KX không?

Không. Trước tiên cần kiểm tra nguồn cấp 5V, dây tín hiệu, giắc cắm và dữ liệu điện áp của cảm biến. Chỉ thay cảm biến khi đã xác định chính xác cảm biến bị hỏng.

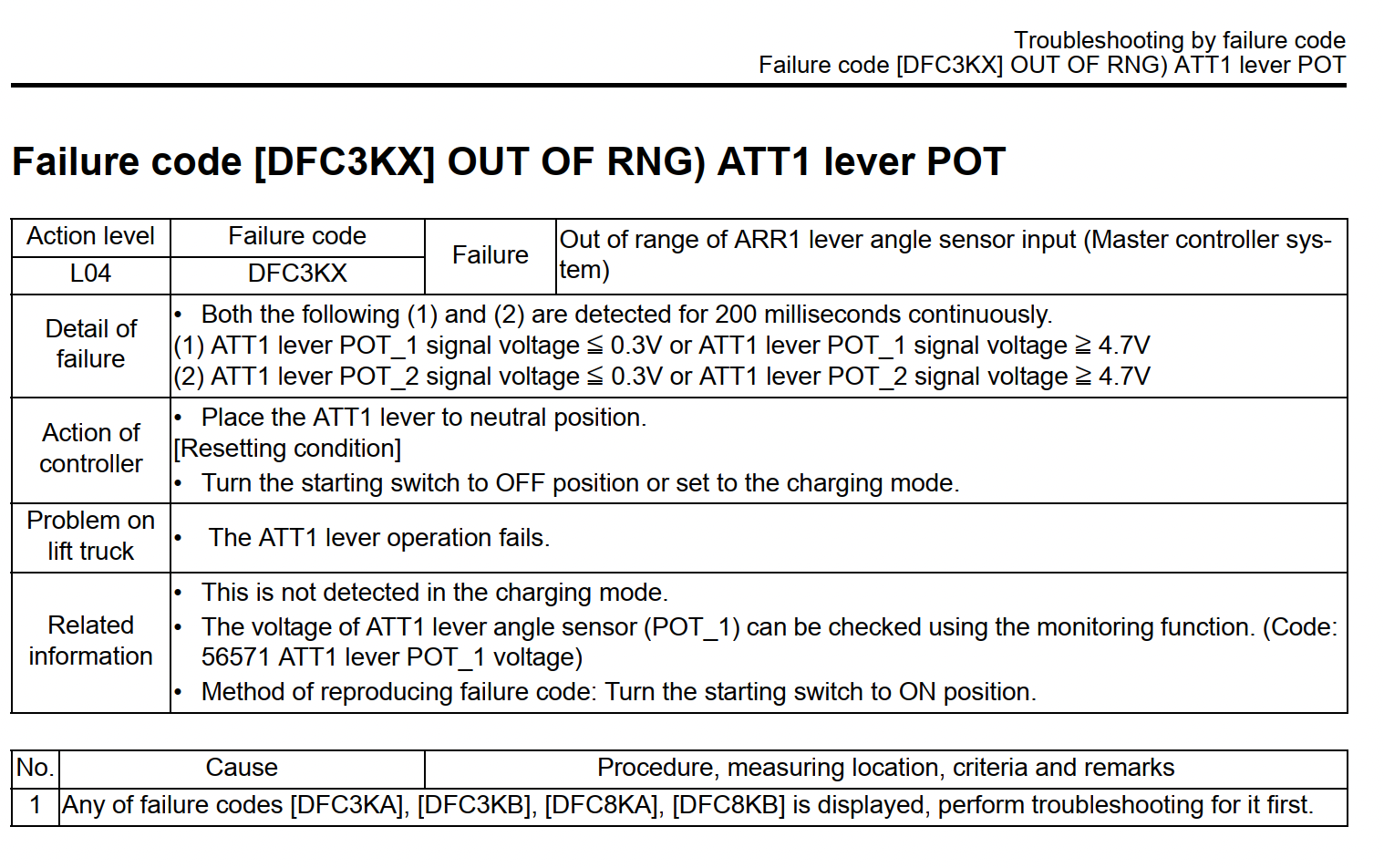

Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 DFC3KX hãng Komatsu

Kết luận

L04 DFC3KX là mã lỗi liên quan đến cảm biến góc cần điều khiển ATT1 (ATT1 Lever POT Out of Range) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Nguyên nhân chủ yếu là tín hiệu điện áp từ hai kênh POT_1 và POT_2 vượt ngoài giới hạn cho phép (≤0,3V hoặc ≥4,7V), thường do cảm biến hỏng, đứt dây, giắc cắm lỏng hoặc nguồn cấp không ổn định. Thực hiện đúng quy trình kiểm tra theo tài liệu kỹ thuật sẽ giúp xác định chính xác nguyên nhân, sửa chữa hiệu quả và tránh thay thế linh kiện không cần thiết.
