Cách sửa lỗi L03 DFC3L8 trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

L03 DFC3L8 Trên Xe Nâng Điện 2.5 Tấn Và Xe Nâng Điện 3 Tấn Komatsu FE25-1, FE25H-1, FE30-1 – Nguyên Nhân, Cách Kiểm Tra Và Hướng Dẫn Khắc Phục

Lỗi L03 DFC3L8 là một trong những mã lỗi liên quan đến cảm biến góc tay điều khiển ATT1 (ATT1 Lever Angle Sensor) trên hệ thống điều khiển trung tâm (Master Controller System) của xe nâng điện Komatsu. Khi lỗi này xuất hiện, xe sẽ không thể thực hiện các thao tác thủy lực bằng tay điều khiển ATT1, ảnh hưởng trực tiếp đến quá trình vận hành.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra và sửa lỗi L03 DFC3L8 theo đúng tài liệu kỹ thuật của Komatsu dành cho các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Thông tin lỗi L03 DFC3L8

  • Mã lỗi: L03 DFC3L8
  • Tên lỗi đầy đủ: ATT1 Lever POT Abnormal
  • Hệ thống: Master Controller System
  • Mức cảnh báo: L03

Nội dung lỗi

Bộ điều khiển phát hiện tổng điện áp của hai biến trở cảm biến góc tay điều khiển ATT1 (POT_1 và POT_2) vượt ngoài phạm vi cho phép trong thời gian 400 ms.

Điều kiện phát hiện:

  • Tổng điện áp lớn hơn 5.63V
  • Hoặc nhỏ hơn 4.37V
  • Thời gian duy trì trên 400 ms

Điều này cho thấy tín hiệu giữa hai kênh cảm biến không còn đúng theo giá trị tiêu chuẩn của Komatsu.

Hiện tượng khi xuất hiện lỗi L03 DFC3L8

Khi lỗi xuất hiện, xe thường có các biểu hiện:

  • Tay điều khiển ATT1 không hoạt động.
  • Không thể thực hiện chức năng nâng hạ hoặc nghiêng tương ứng.
  • Xe báo lỗi trên màn hình.
  • Đèn cảnh báo sáng.
  • Một số chức năng thủy lực bị khóa để bảo vệ hệ thống.

Theo tài liệu Komatsu, lỗi này không được phát hiện khi xe đang ở chế độ sạc (Charging Mode).

Nguyên nhân gây lỗi L03 DFC3L8

Theo tài liệu kỹ thuật Komatsu, cần kiểm tra theo thứ tự sau.

1. Xe đang tồn tại các mã lỗi khác

Đầu tiên cần kiểm tra xem xe có xuất hiện các mã lỗi:

  • DFC3KA
  • DFC3KB
  • DFC8KA
  • DFC8KB

Nếu có, phải sửa các lỗi này trước, sau đó mới tiếp tục xử lý lỗi DFC3L8.

Đây là bước đầu tiên mà tài liệu Komatsu yêu cầu.

2. Điện áp hai biến trở POT không đúng

Hai cảm biến góc của tay điều khiển ATT1 gồm:

  • POT_1
  • POT_2

Nếu tổng điện áp:

  • 5.63V

  • hoặc < 4.37V

thì ECU sẽ xác định cảm biến hoạt động bất thường và phát sinh lỗi DFC3L8.

3. Hỏng cảm biến góc ATT1

Sau thời gian sử dụng:

  • Biến trở mòn
  • Đứt mạch
  • Sai tuyến tính
  • Giá trị điện áp không đồng bộ

đều có thể gây ra lỗi.

4. Giắc cắm lỏng hoặc oxy hóa

Đây là nguyên nhân rất phổ biến.

Cần kiểm tra:

  • Chân giắc
  • Dây tín hiệu
  • Dây nguồn 5V
  • Dây Mass

Nếu tiếp xúc kém sẽ làm điện áp bị sai lệch.

5. Đứt dây tín hiệu

Kiểm tra toàn bộ dây từ:

ATT1 Lever

↓

Master Controller

Nếu:

  • đứt ngầm
  • chập mass
  • chập nguồn

đều có thể sinh lỗi.

6. Hỏng Master Controller

Nếu:

  • cảm biến tốt
  • dây điện tốt
  • nguồn cấp đúng

nhưng vẫn xuất hiện lỗi thì cần kiểm tra Master Controller.

Quy trình kiểm tra lỗi L03 DFC3L8

Bước 1. Kiểm tra các lỗi ưu tiên

Kiểm tra xem xe có:

  • DFC3KA
  • DFC3KB
  • DFC8KA
  • DFC8KB

Nếu có phải sửa trước.

Bước 2. Đưa tay điều khiển ATT1 về vị trí trung gian

Theo tài liệu Komatsu:

Đưa cần điều khiển ATT1 về Neutral Position.

Bước 3. Tắt khóa điện

Tắt khóa điện về vị trí OFF.

Hoặc chuyển xe sang chế độ sạc.

Sau đó bật lại khóa điện.

Nếu lỗi mất thì tiếp tục kiểm tra thực tế khi vận hành.

Bước 4. Kiểm tra điện áp cảm biến

Komatsu cung cấp chức năng Monitor.

Theo tài liệu:

ATT1 Lever POT_1

Monitor Code:

56571

ATT1 Lever POT_2

Monitor Code:

56572

Theo dõi giá trị điện áp khi:

  • Không thao tác
  • Di chuyển tay điều khiển hết hành trình
  • Trả về vị trí trung gian

Nếu điện áp bất thường hoặc không thay đổi thì cần kiểm tra cảm biến.

Bước 5. Kiểm tra dây điện

Đo:

  • Nguồn 5V
  • Mass
  • Tín hiệu POT_1
  • Tín hiệu POT_2

Kiểm tra:

  • Đứt dây
  • Chập dây
  • Oxy hóa chân giắc

Bước 6. Kiểm tra cảm biến

Nếu điện áp không tuyến tính:

  • thay cảm biến
  • hoặc thay cụm tay điều khiển ATT1.

Bước 7. Kiểm tra ECU

Nếu toàn bộ:

  • dây điện
  • nguồn
  • cảm biến

đều bình thường thì kiểm tra Master Controller.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Để xóa lỗi cần:

  • Đưa tay điều khiển ATT1 về vị trí Neutral.
  • Tắt khóa điện (OFF).
  • Hoặc chuyển sang chế độ Charging Mode.
  • Khởi động lại xe.

Lưu ý quan trọng

Theo tài liệu kỹ thuật Komatsu:

  • Lỗi này không được phát hiện khi xe đang ở chế độ sạc.
  • Có thể theo dõi trực tiếp điện áp POT_1 và POT_2 bằng chế độ Monitor.
  • Luôn xử lý các mã lỗi DFC3KA, DFC3KB, DFC8KA và DFC8KB trước khi sửa lỗi DFC3L8.
  • Không nên thay Master Controller khi chưa kiểm tra đầy đủ cảm biến và hệ thống dây dẫn.

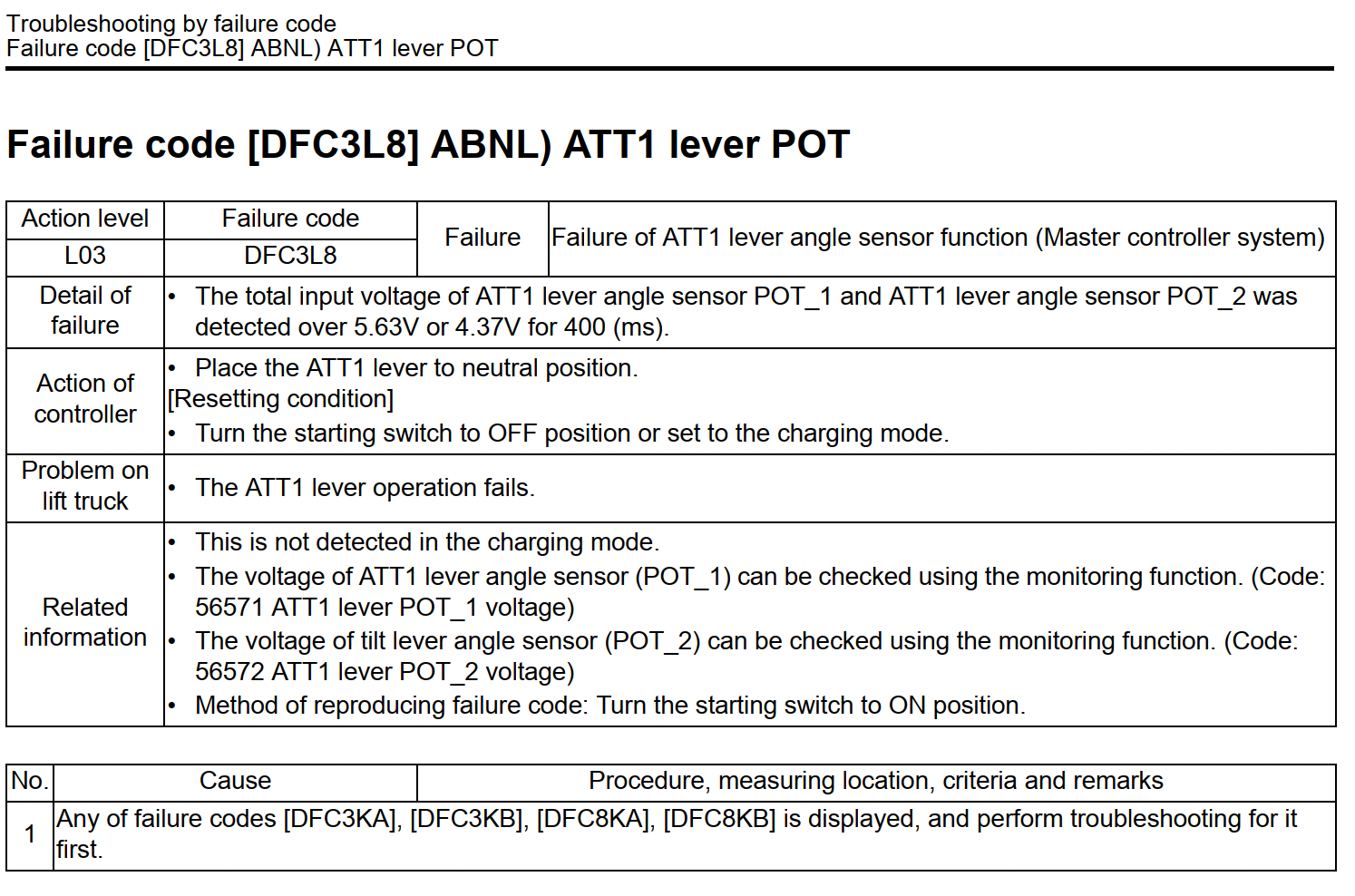

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DFC3L8 hãng Komatsu


Kết luận

L03 DFC3L8 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến cảm biến góc tay điều khiển ATT1 (ATT1 Lever Angle Sensor). Nguyên nhân chủ yếu đến từ tín hiệu điện áp của hai biến trở POT_1 và POT_2 vượt ngoài giới hạn cho phép, thường do cảm biến hỏng, dây điện lỗi hoặc giắc cắm tiếp xúc kém.

Khi sửa chữa, kỹ thuật viên cần thực hiện đúng quy trình của Komatsu: kiểm tra các mã lỗi ưu tiên (DFC3KA, DFC3KB, DFC8KA, DFC8KB), theo dõi điện áp bằng chế độ Monitor (56571 và 56572), kiểm tra cảm biến, dây điện và cuối cùng mới đánh giá Master Controller. Việc tuân thủ đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
