Hướng dẫn kiểm tra và sửa lỗi L03 DFC4KA trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

L03 DFC4KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1 – Nguyên nhân và hướng dẫn sửa lỗi chi tiết

L03 DFC4KA là lỗi gì?

L03 DFC4KA (DISC) ATT2 Lever POT là mã lỗi xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi này cho biết hở mạch (Open Circuit) của cảm biến góc tay điều khiển ATT2 (ATT2 Lever Angle Sensor/Potentiometer) trong hệ thống Master Controller.

Khi ECU phát hiện điện áp tín hiệu của ATT2 Lever POT 1 ≤ 0.3V liên tục trong 200 ms, bộ điều khiển sẽ ghi nhận mã lỗi L03 DFC4KA.

Ý nghĩa của lỗi L03 DFC4KA

Tên đầy đủ:

L03 DFC4KA (DISC) ATT2 Lever POT – Open Circuit of ATT2 Lever Angle Sensor

Đây là lỗi liên quan đến biến trở (Potentiometer) của tay điều khiển ATT2, dùng để xác định vị trí hoạt động của cần điều khiển thủy lực.

Khi tín hiệu bị mất hoặc nằm ngoài dải cho phép, Master Controller sẽ ngắt chức năng để đảm bảo an toàn.

Hiện tượng khi xuất hiện lỗi L03 DFC4KA

Khi xe báo lỗi, người vận hành thường gặp các hiện tượng sau:

  • Xe hiển thị mã L03 DFC4KA
  • Tay điều khiển ATT2 không hoạt động
  • Một số thao tác nâng hạ không thực hiện được
  • Hệ thống EPC đưa xe vào chế độ bảo vệ
  • Lỗi không xuất hiện khi xe đang ở chế độ sạc

Điều kiện phát sinh lỗi

Master Controller phát hiện:

  • Điện áp tín hiệu ATT2 Lever POT1 ≤ 0.3V
  • Thời gian duy trì:
    • 200 ms liên tục

Điều kiện xóa lỗi

Sau khi sửa chữa:

  1. Đưa tay điều khiển ATT2 về vị trí Neutral.
  2. Tắt khóa điện (OFF) hoặc đưa xe vào chế độ sạc.
  3. Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục, lỗi sẽ tự động biến mất.

Nguyên nhân gây lỗi L03 DFC4KA

Theo tài liệu kỹ thuật Komatsu, lỗi có thể xuất phát từ 5 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến (5V Sensor Supply)

Đây là nguyên nhân thường gặp nhất.

Nguồn 5V từ Master Controller cấp cho cụm ATT2 bị mất hoặc điện áp không đúng.

Kiểm tra

Tắt khóa điện.

Ngắt giắc pin.

Rút giắc P76.

Bật khóa ON.

Đo điện áp giữa:

  • P76 chân (2)
  • P76 chân (12)

Tiêu chuẩn:

4.8V – 5.2V

Nếu ngoài khoảng này:

  • kiểm tra nguồn 5V
  • kiểm tra Master Controller

2. Đứt dây điện hoặc tiếp xúc kém

Nếu nguồn 5V bình thường, tiếp tục kiểm tra dây dẫn.

Kiểm tra điện trở

Đo giữa:

  • C01 chân (6) ↔ P76 chân (2)

Tiêu chuẩn:

≤ 1 Ω

Tiếp tục đo:

  • C01 chân (46) ↔ P76 chân (12)

Tiêu chuẩn:

≤ 1 Ω

Tiếp tục:

  • C01 chân (54) ↔ P76 chân (9)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

  • dây bị đứt
  • oxy hóa
  • giắc lỏng
  • tiếp xúc kém

Khắc phục bằng cách:

  • nối lại dây
  • thay dây
  • vệ sinh giắc cắm
  • thay đầu cos nếu cần

3. Dây tín hiệu bị chạm mass

Sau khi kiểm tra thông mạch, cần kiểm tra dây có bị chạm mass hay không.

Đo điện trở giữa:

  • C01 chân (54)
  • hoặc P76 chân (9)

với:

  • P76 chân (12)

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

  • dây bị chạm mass
  • lớp cách điện hỏng
  • bó dây bị cọ sát vào khung xe

4. Hỏng cảm biến ATT2 Lever Potentiometer

Nếu dây dẫn hoàn toàn bình thường, khả năng cao cảm biến ATT2 đã hỏng.

Biểu hiện:

  • điện áp đầu ra mất
  • tín hiệu không thay đổi khi gạt cần
  • lỗi xuất hiện ngay khi bật khóa

Cách kiểm tra

  • tháo cảm biến ATT2
  • thay cảm biến mới
  • bật khóa ON
  • kiểm tra xem lỗi còn hay không

Nếu lỗi biến mất:

Thay toàn bộ cụm cảm biến ATT2.

5. Hỏng Master Controller

Nếu:

  • nguồn 5V tốt
  • dây điện tốt
  • cảm biến tốt

nhưng lỗi vẫn tồn tại thì nguyên nhân cuối cùng là:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Master Controller không sửa chữa ở mức linh kiện.

Giải pháp:

  • thay Master Controller
  • cài đặt lại theo đúng model xe

Quy trình sửa lỗi L03 DFC4KA

Thợ kỹ thuật nên thực hiện theo đúng trình tự sau:

Bước 1

Kiểm tra xem xe có đồng thời xuất hiện lỗi DBN5KX hay không.

Nếu có:

Phải xử lý DBN5KX trước.

Bước 2

Kiểm tra nguồn cấp 5V.

Tiêu chuẩn:

4.8–5.2V

Bước 3

Kiểm tra toàn bộ dây dẫn từ:

  • Master Controller
  • giắc C01
  • giắc P76
  • cụm ATT2 Lever

Bước 4

Kiểm tra dây có chạm mass.

Bước 5

Thay thử cảm biến ATT2.

Bước 6

Nếu tất cả đều đạt:

Thay Master Controller.

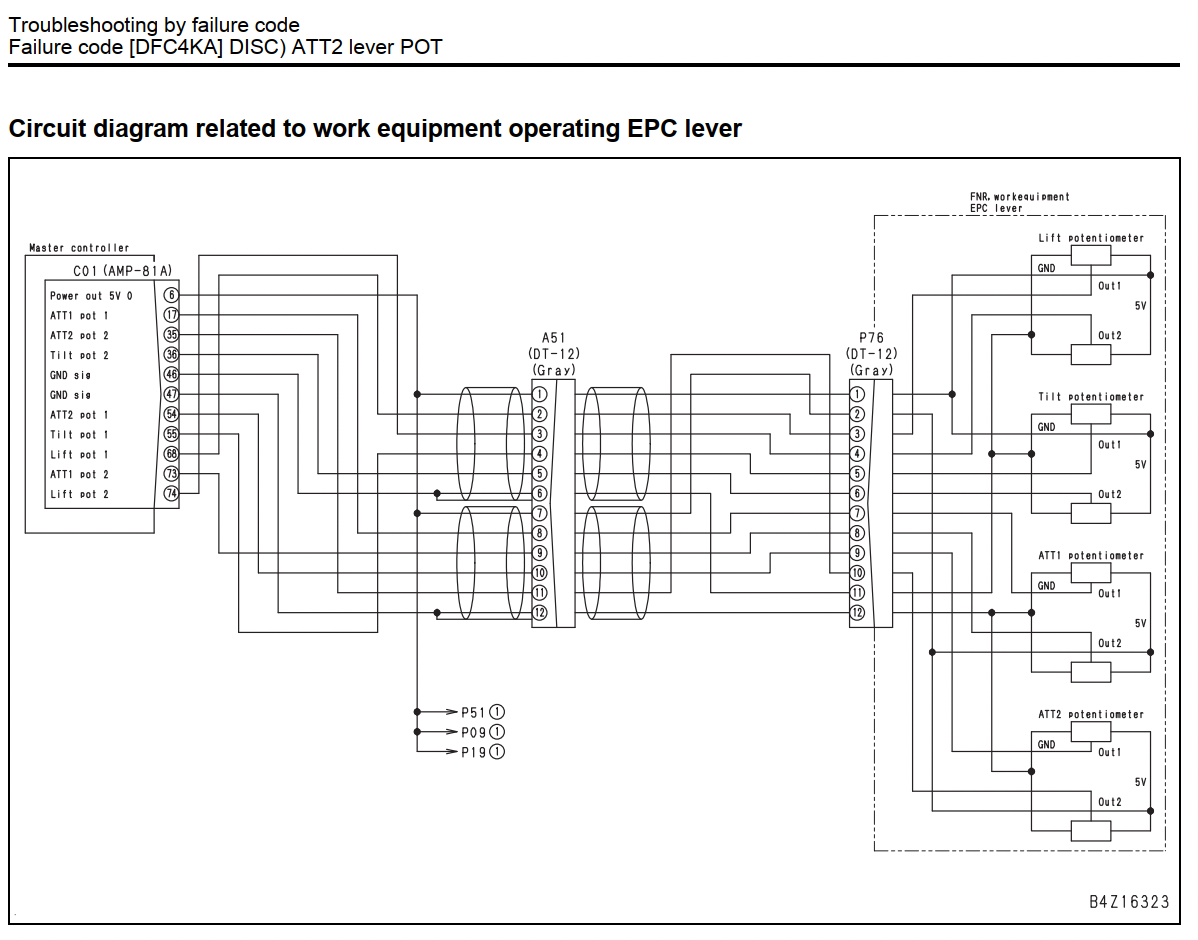

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Hệ thống ATT2 gồm:

  • Master Controller
  • Giắc C01
  • Giắc A51
  • Giắc P76
  • ATT2 Potentiometer
  • Nguồn 5V
  • Mass tín hiệu
  • Dây tín hiệu Output

Việc kiểm tra đúng các chân giắc sẽ giúp xác định nhanh vị trí hư hỏng và giảm thời gian sửa chữa.

Một số lưu ý khi sửa lỗi L03 DFC4KA

  • Không đo điện trở khi còn cấp nguồn.
  • Luôn tháo giắc pin trước khi tháo các đầu nối.
  • Kiểm tra kỹ tình trạng oxy hóa tại giắc P76 và C01.
  • Không thay Master Controller khi chưa loại trừ các nguyên nhân về dây dẫn và cảm biến.
  • Sau khi sửa chữa cần xóa lỗi bằng cách đưa tay điều khiển về vị trí Neutral, tắt khóa điện rồi khởi động lại xe.

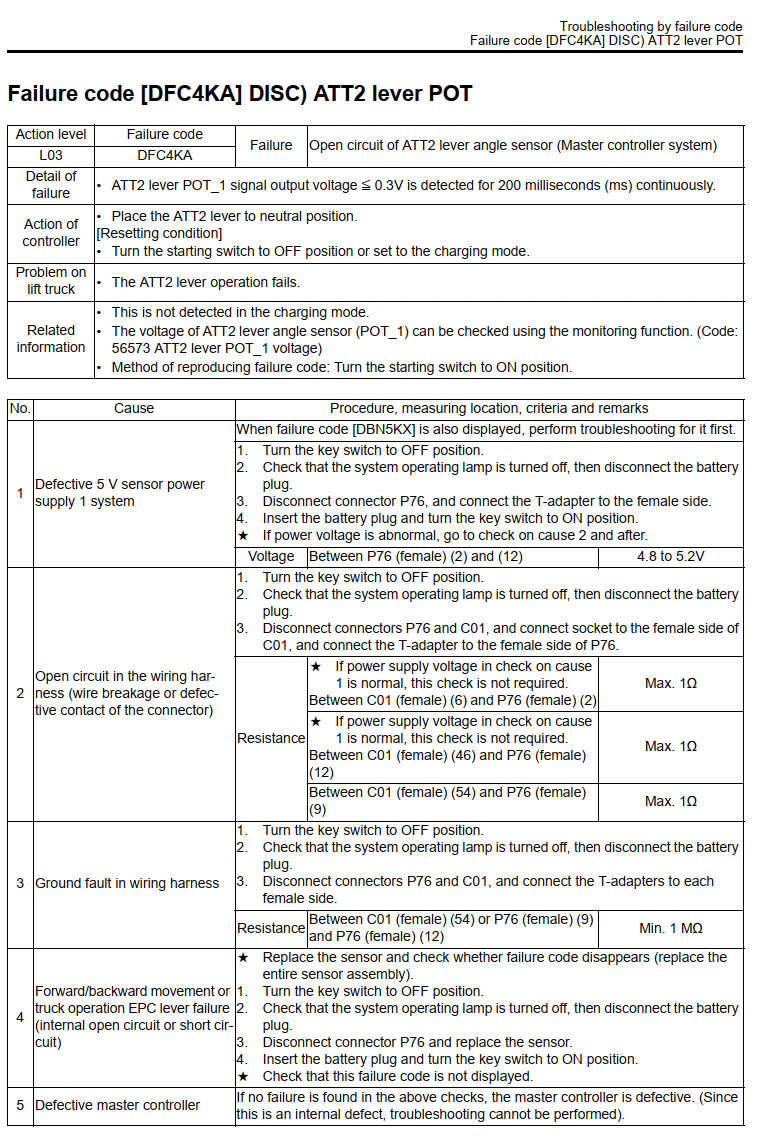

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DFC4KA hãng Komatsu



Kết luận

Lỗi L03 DFC4KA (DISC) ATT2 Lever POT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch cảm biến góc tay điều khiển ATT2. Phần lớn các trường hợp xuất phát từ nguồn cấp 5V không ổn định, đứt dây tín hiệu, chạm mass hoặc hỏng cảm biến ATT2. Việc kiểm tra theo đúng trình tự từ nguồn, dây dẫn, cảm biến đến Master Controller sẽ giúp xác định chính xác nguyên nhân và sửa chữa hiệu quả, tránh thay thế linh kiện không cần thiết.
