Cách sửa lỗi L03 DFC4KB xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DFC4KB xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DFC4KB trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 là gì?

L03 DFC4KB (SHORT) ATT2 Lever POT là lỗi ngắn mạch (Short Circuit) của cảm biến góc cần điều khiển ATT2 (ATT2 Lever Angle Sensor) trong hệ thống Master Controller.

Đây là lỗi thuộc Level L03, khi xảy ra xe vẫn khởi động nhưng chức năng điều khiển ATT2 sẽ không hoạt động bình thường, ảnh hưởng trực tiếp đến việc vận hành hệ thống thủy lực.

Thông tin mã lỗi L03 DFC4KB

Nội dungChi tiết
Mã lỗiL03 DFC4KB
Mức cảnh báoL03
Tên lỗi đầy đủShort circuit of ATT2 lever angle sensor (Master controller system)
Dòng xe áp dụngKomatsu FE25-1, FE25H-1, FE30-1
Hệ thốngEPC Lever (Work Equipment Operating Lever)

Hiện tượng của lỗi L03 DFC4KB

Khi xuất hiện lỗi này, bộ điều khiển phát hiện:

Điện áp đầu ra ATT2 Lever POT_1 ≥ 4.7V liên tục trong thời gian từ 200ms trở lên.

Điều này cho thấy tín hiệu cảm biến ATT2 đang bị kéo lên mức điện áp bất thường do:

  • Chập dây tín hiệu
  • Chập nguồn 5V
  • Hỏng biến trở (Potentiometer)
  • Hỏng bộ điều khiển Master Controller

Triệu chứng khi xe báo lỗi L03 DFC4KB

Người vận hành thường gặp các hiện tượng sau:

  • Đèn báo lỗi sáng trên màn hình.
  • Xe hiển thị mã DFC4KB.
  • ATT2 Lever không hoạt động.
  • Một số thao tác nâng hạ hoặc nghiêng càng bị vô hiệu.
  • Xe vẫn có thể khởi động nhưng không điều khiển được chức năng liên quan đến ATT2.

Điều kiện phát sinh lỗi

Master Controller sẽ ghi nhận lỗi khi:

  • Điện áp tín hiệu ATT2 POT_1 ≥ 4.7V
  • Thời gian duy trì liên tục trên 200 ms

Điều kiện xóa lỗi

Theo tài liệu kỹ thuật Komatsu:

  1. Đưa cần ATT2 về vị trí Neutral.
  2. Tắt khóa điện (OFF).
  3. Hoặc chuyển xe sang chế độ sạc.
  4. Khởi động lại xe.

Lưu ý:

Nếu nguyên nhân chưa được khắc phục thì lỗi sẽ xuất hiện trở lại ngay sau khi bật khóa điện.

Ảnh hưởng của lỗi L03 DFC4KB

Khi lỗi xảy ra:

  • ATT2 Lever mất chức năng.
  • Các thao tác điều khiển thiết bị làm việc bị vô hiệu.
  • Giảm hiệu quả làm việc của xe.
  • Có thể gây gián đoạn hoạt động tại kho xưởng.

Quy trình kiểm tra và sửa lỗi L03 DFC4KB

Bước 1: Kiểm tra nguồn cấp 5V của cảm biến

Nếu xe đồng thời xuất hiện mã DBN5KX, hãy xử lý mã này trước.

Thực hiện

  • Tắt khóa điện.
  • Đợi đèn hệ thống tắt hoàn toàn.
  • Ngắt giắc pin.
  • Rút giắc P76.
  • Gắn đầu đo T-Adapter vào đầu giắc cái.
  • Cắm lại pin.
  • Bật khóa điện.

Đo điện áp

Đo giữa:

P76 (2) ↔ P76 (12)

Giá trị tiêu chuẩn:

4.8 ~ 5.2V

Kết luận

Nếu điện áp ngoài khoảng trên:

  • Nguồn cấp cảm biến 5V bị lỗi.
  • Tiến hành kiểm tra nguồn 5V trước khi tiếp tục.

Bước 2: Kiểm tra dây tín hiệu có bị chập

Thực hiện

  • Tắt khóa điện.
  • Ngắt pin.
  • Tháo giắc P76.
  • Gắn T-Adapter.
  • Cắm pin.
  • Bật khóa điện.

Đo điện áp

Giữa:

P76 (9) ↔ P76 (12)

Tiêu chuẩn:

≤ 4.7V

Nếu điện áp lớn hơn giới hạn:

  • Dây tín hiệu bị chập nguồn.
  • Chập trong bó dây.
  • Chập tại đầu giắc.
  • Cần sửa chữa hoặc thay dây điện.

Bước 3: Kiểm tra ATT2 Lever (EPC Lever)

Nếu nguồn và dây điện đều bình thường:

  • Tắt khóa điện.
  • Ngắt pin.
  • Tháo giắc P76.
  • Kết nối lại.
  • Bật khóa điện.

Theo tài liệu Komatsu:

Nếu mã lỗi chuyển từ

DFC4KB → DFC4KA

thì:

ATT2 Tilt Lever Angle Sensor đã hỏng và cần thay thế.

Bước 4: Kiểm tra Master Controller

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn nhưng xe vẫn báo:

L03 DFC4KB

thì nguyên nhân còn lại là:

  • Master Controller bị hỏng bên trong.

Do đây là lỗi phần cứng nội bộ nên theo tài liệu Komatsu không thể sửa chữa, cần thay thế Master Controller.

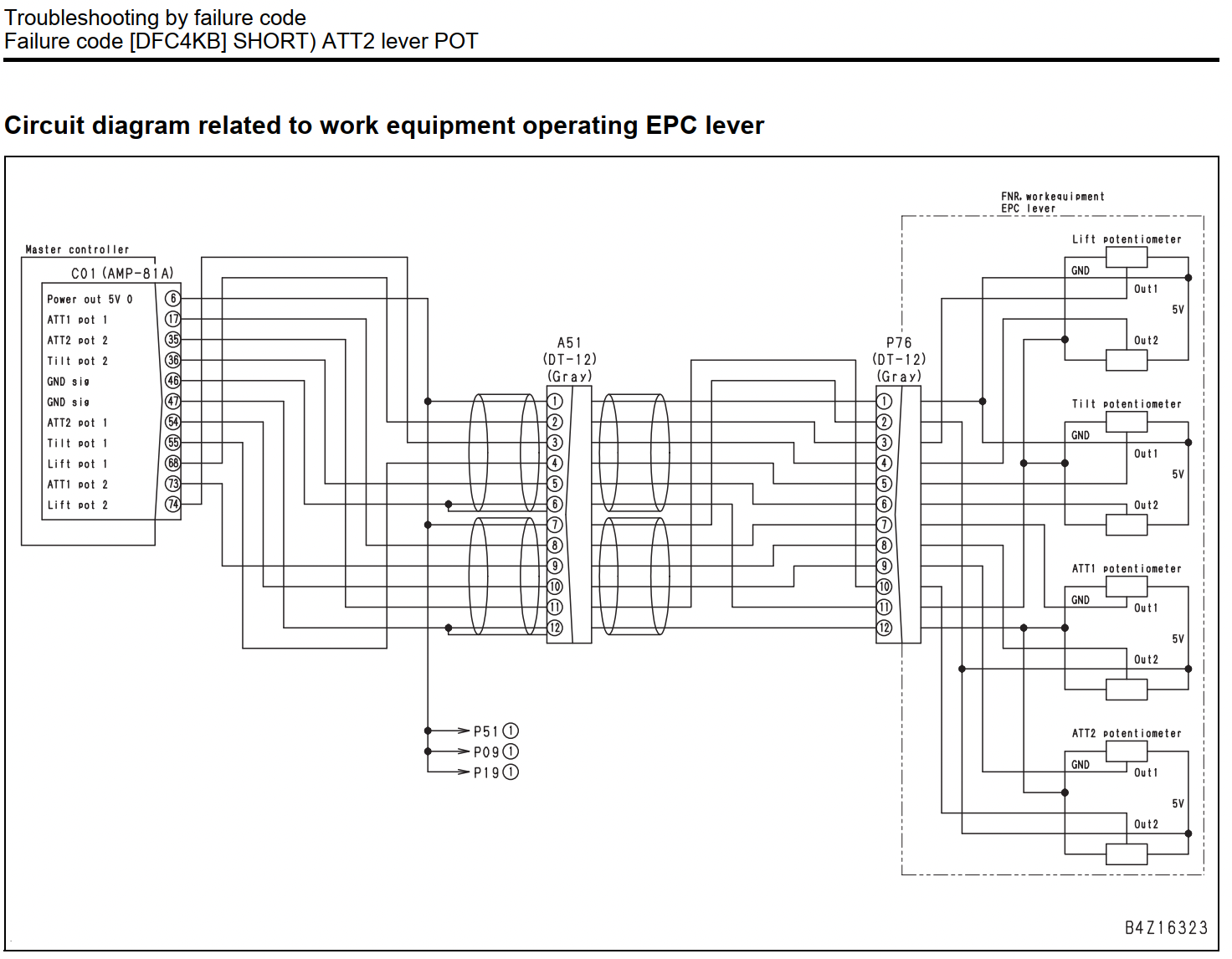

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Tín hiệu ATT2 đi theo đường:

Master Controller

↓

Giắc A51

↓

Giắc P76

↓

ATT2 Potentiometer

Các chân liên quan:

  • Power Out 5V
  • ATT2 POT1
  • ATT2 POT2
  • GND

Khi kiểm tra cần ưu tiên:

  • Điện áp nguồn 5V
  • Mass cảm biến
  • Hai dây tín hiệu POT1 và POT2
  • Giắc P76
  • Giắc A51
  • Tình trạng oxy hóa hoặc lỏng chân cắm.

Những nguyên nhân thường gặp

Qua kinh nghiệm sửa chữa thực tế, lỗi L03 DFC4KB thường do:

  • Đứt hoặc chập dây trong bó dây EPC Lever.
  • Oxy hóa chân giắc P76.
  • Hỏng cảm biến ATT2 Potentiometer.
  • Mất nguồn cấp 5V.
  • Hỏng Master Controller.
  • Giắc cắm lỏng sau thời gian sử dụng.

Lưu ý khi sửa chữa

Để tránh thay nhầm linh kiện, nên thực hiện đúng trình tự:

  1. Kiểm tra nguồn 5V.
  2. Kiểm tra dây tín hiệu.
  3. Kiểm tra ATT2 Lever.
  4. Cuối cùng mới kết luận hỏng Master Controller.

Việc bỏ qua các bước kiểm tra có thể dẫn đến thay thế bộ điều khiển trung tâm với chi phí rất cao mà không giải quyết được nguyên nhân thực sự.

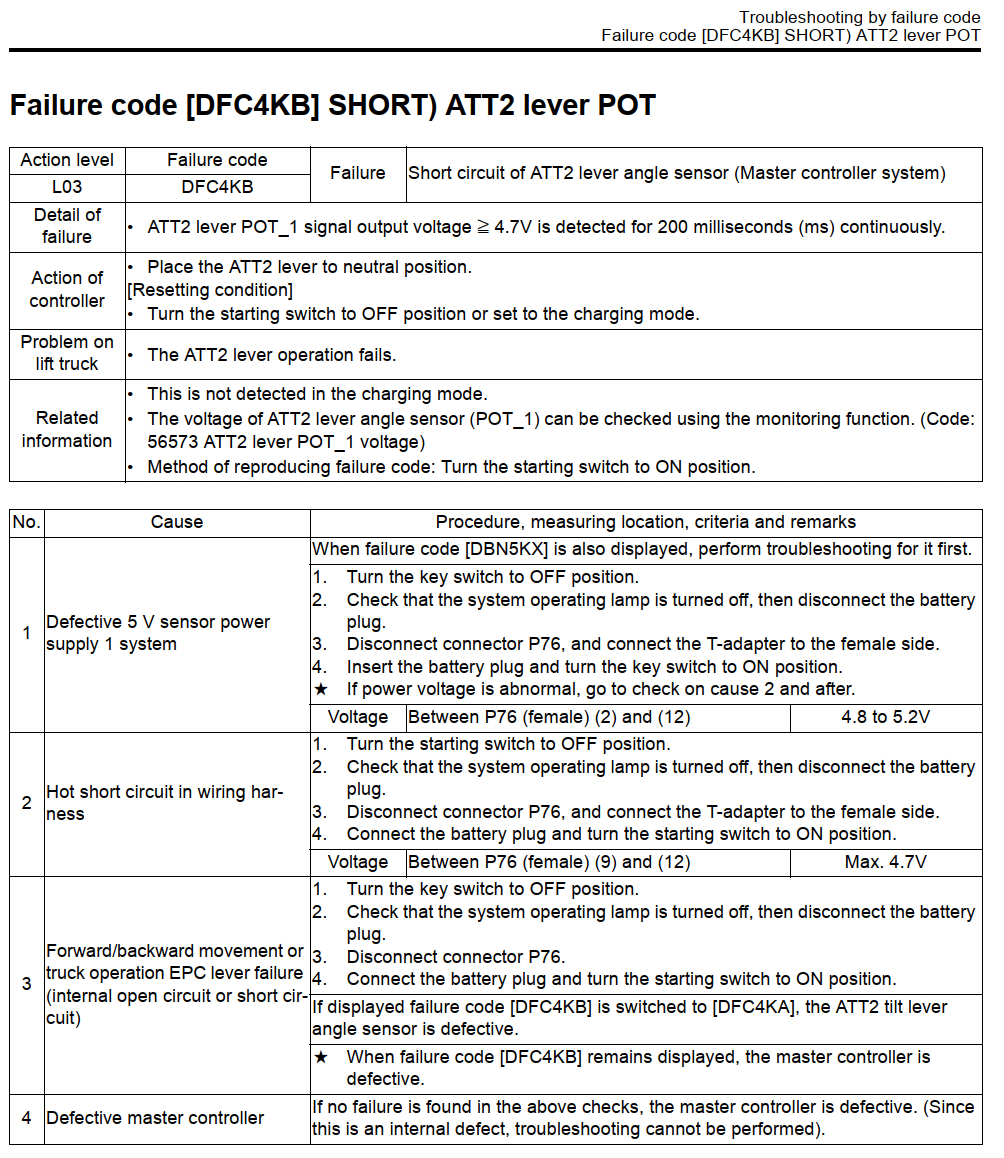

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DFC4KB của hãng Komatsu



Kết luận

Mã lỗi L03 DFC4KB – Short Circuit of ATT2 Lever Angle Sensor (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi liên quan đến tín hiệu cảm biến góc cần điều khiển ATT2. Nguyên nhân thường xuất phát từ nguồn cấp 5V, dây dẫn, cảm biến ATT2 hoặc Master Controller.

Khi sửa chữa, kỹ thuật viên nên kiểm tra tuần tự từ nguồn cấp, hệ thống dây điện, cảm biến ATT2 đến bộ điều khiển trung tâm để xác định chính xác nguyên nhân và khắc phục triệt để.
