L04 DFC4KX xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 – Cách sửa lỗi chi tiết

Hướng dẫn sửa lỗi L04 DFC4KX trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L04 DFC4KX là một lỗi liên quan đến cảm biến góc tay trang ATT2 (ATT2 Lever POT) trên hệ thống điều khiển chính (Master Controller) của xe nâng điện Komatsu.

Khi lỗi này xuất hiện, hệ thống sẽ vô hiệu hóa hoạt động của tay trang ATT2 nhằm đảm bảo an toàn, khiến xe không thể thực hiện các thao tác thủy lực tương ứng.

Bài viết dưới đây được biên soạn theo tài liệu kỹ thuật của Komatsu dành cho:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi L04 DFC4KX là gì?

Mã lỗi: L04 DFC4KX

Tên lỗi đầy đủ:

L04 DFC4KX – OUT OF RNG ATT2 Lever POT

Ý nghĩa

Điện áp đầu vào của cảm biến góc tay trang ATT2 (ARR2 Lever Angle Sensor) nằm ngoài phạm vi cho phép của bộ điều khiển chính (Master Controller).

Cụ thể:

  • ATT2 Lever POT_1 ≤ 0.3V
  • hoặc ATT2 Lever POT_1 ≥ 4.7V

đồng thời

  • ATT2 Lever POT_2 ≤ 0.3V
  • hoặc ATT2 Lever POT_2 ≥ 4.7V

Điều kiện trên phải xuất hiện liên tục trong 200 mili giây thì ECU sẽ ghi nhận lỗi L04 DFC4KX.

Hiện tượng khi xe báo lỗi L04 DFC4KX

Khi xuất hiện lỗi này, người vận hành sẽ gặp các hiện tượng như:

  • Tay trang ATT2 không hoạt động.
  • Một số chức năng thủy lực bị vô hiệu hóa.
  • Xe hiển thị mã lỗi L04 DFC4KX trên màn hình.
  • Xe chỉ hoạt động trở lại sau khi lỗi được xử lý và reset đúng cách.

Điều kiện để ECU phát hiện lỗi

Bộ điều khiển sẽ ghi nhận lỗi khi đồng thời xảy ra:

Điều kiện 1

Điện áp POT_1

  • ≤ 0.3V
  • hoặc ≥ 4.7V

Điều kiện 2

Điện áp POT_2

  • ≤ 0.3V
  • hoặc ≥ 4.7V

Hai điều kiện trên phải duy trì liên tục trong 200 ms.

Nguyên nhân gây lỗi L04 DFC4KX

Theo tài liệu Komatsu, trước tiên cần kiểm tra xem xe có đang xuất hiện các lỗi sau hay không:

  • L03 DFC4KA
  • L03 DFC4KB
  • L03 DFC9KA
  • L03 DFC9KB

Nếu có một trong các lỗi trên, phải xử lý dứt điểm trước, vì L04 DFC4KX chỉ là lỗi phát sinh do các lỗi gốc này.

Ngoài ra, nguyên nhân thực tế thường gặp gồm:

  • Giắc cắm cảm biến ATT2 bị lỏng.
  • Dây tín hiệu POT_1 hoặc POT_2 bị đứt.
  • Chập nguồn hoặc chập mass.
  • Cảm biến góc ATT2 hỏng.
  • Điện áp cấp cho cảm biến không đúng.
  • Bộ điều khiển Master Controller nhận tín hiệu bất thường.

Quy trình kiểm tra và sửa lỗi L04 DFC4KX

Bước 1: Kiểm tra các lỗi liên quan

Đây là bước đầu tiên theo tài liệu Komatsu.

Nếu xe đang báo:

  • DFC4KA
  • DFC4KB
  • DFC9KA
  • DFC9KB

thì phải sửa các lỗi này trước.

Bước 2: Đưa tay trang ATT2 về vị trí trung gian

Đưa cần điều khiển ATT2 về vị trí Neutral.

Sau đó:

  • Tắt khóa điện.
  • Hoặc chuyển xe sang chế độ sạc.

Nếu lỗi chỉ xuất hiện tạm thời, ECU có thể tự xóa.

Bước 3: Kiểm tra điện áp cảm biến ATT2

Komatsu cho phép kiểm tra trực tiếp điện áp của cảm biến thông qua chức năng Monitoring.

Thông số cần theo dõi:

Monitoring Code: 56573

Tên thông số:

ATT2 Lever POT_1 Voltage

Quan sát điện áp:

  • Nếu dao động bình thường → tiếp tục kiểm tra dây dẫn.
  • Nếu luôn nhỏ hơn 0.3V hoặc lớn hơn 4.7V → kiểm tra cảm biến.

Bước 4: Kiểm tra giắc cắm

Kiểm tra:

  • Giắc ATT2.
  • Chân cắm ECU.
  • Chân tín hiệu.
  • Chân nguồn.
  • Chân mass.

Nếu phát hiện:

  • oxy hóa
  • lỏng chân
  • gãy chân cắm

cần vệ sinh hoặc thay mới.

Bước 5: Kiểm tra dây điện

Đo thông mạch toàn bộ dây giữa:

  • ATT2 Lever POT
  • Master Controller

Kiểm tra:

  • Đứt dây.
  • Chập mass.
  • Chập nguồn.
  • Điện trở bất thường.

Nếu phát hiện hư hỏng cần sửa hoặc thay dây.

Bước 6: Kiểm tra cảm biến ATT2

Nếu:

  • Nguồn cấp bình thường.
  • Dây dẫn bình thường.
  • Giắc cắm bình thường.

nhưng điện áp vẫn vượt ngưỡng cho phép thì cần thay cảm biến ATT2.

Bước 7: Kiểm tra Master Controller

Sau khi đã loại trừ:

  • cảm biến
  • dây điện
  • giắc cắm

mà lỗi vẫn còn thì cần kiểm tra bộ điều khiển chính (Master Controller).

Cách reset lỗi L04 DFC4KX

Sau khi sửa chữa:

  1. Đưa tay trang ATT2 về vị trí Neutral.
  2. Tắt khóa điện.
  3. Hoặc chuyển sang chế độ Charging Mode.
  4. Khởi động lại xe.

Nếu nguyên nhân đã được xử lý triệt để, mã lỗi sẽ biến mất.

Một số lưu ý khi sửa lỗi L04 DFC4KX

  • Không thay cảm biến khi chưa đo điện áp.
  • Luôn xử lý các lỗi DFC4KA, DFC4KB, DFC9KA hoặc DFC9KB trước.
  • Không bỏ qua bước kiểm tra dây tín hiệu.
  • Kiểm tra nguồn 5V cấp cho cảm biến.
  • Sau khi sửa chữa nên kiểm tra lại dữ liệu Monitoring để xác nhận điện áp đã trở về bình thường.

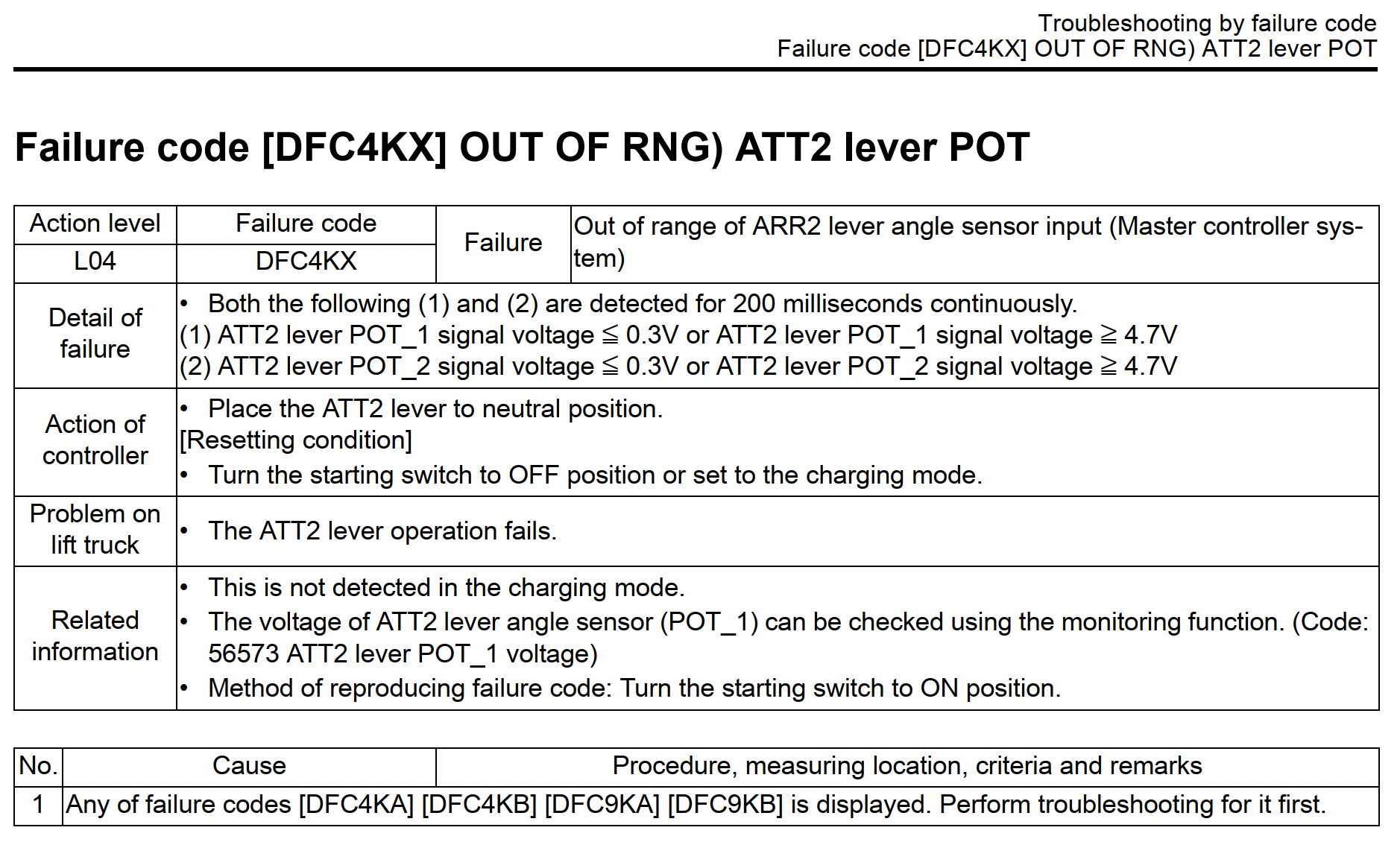

Tài liệu kỹ thuật hướng dẫn sửa lỗi L04 DFC4KX  của hãng Komatsu


Kết luận

Lỗi L04 DFC4KX – OUT OF RNG ATT2 Lever POT trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 xuất phát từ việc điện áp tín hiệu của cảm biến góc tay trang ATT2 vượt ngoài phạm vi cho phép (≤0.3V hoặc ≥4.7V trong 200 ms).

Theo tài liệu kỹ thuật của Komatsu, quy trình xử lý đúng là kiểm tra các mã lỗi liên quan (DFC4KA, DFC4KB, DFC9KA, DFC9KB) trước, sau đó kiểm tra điện áp cảm biến, giắc cắm, dây dẫn, cảm biến ATT2 và cuối cùng là Master Controller. Thực hiện đầy đủ các bước này sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và khôi phục hoạt động ổn định của xe.
