Cách sửa lỗi L03 DFC4L8 trên xe nâng điện 2.5 tấn và xe nang điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

L03 DFC4L8 Xe Nâng Điện 2.5 Tấn Và Xe Nâng Điện 3 Tấn Komatsu FE25-1, FE25H-1, FE30-1: Nguyên Nhân, Cách Kiểm Tra Và Hướng Dẫn Khắc Phục Chi Tiết

Lỗi L03 DFC4L8 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

L03 DFC4L8 là mã lỗi liên quan đến cảm biến góc tay điều khiển ATT2 (ATT2 Lever Angle Sensor) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn).

Khi lỗi này xuất hiện, bộ điều khiển chính (Master Controller System) phát hiện điện áp tổng của hai tín hiệu cảm biến ATT2 Lever POT_1 và ATT2 Lever POT_2 vượt quá giá trị cho phép trong khoảng thời gian quy định.

Nếu không xử lý kịp thời, xe sẽ không thể thực hiện thao tác điều khiển ATT2, ảnh hưởng trực tiếp đến quá trình vận hành.

Thông tin mã lỗi L03 DFC4L8

Nội dungChi tiết
Mã lỗiL03 DFC4L8
Hệ thốngATT2 Lever POT
Mức lỗiL03
Bộ phậnCảm biến góc tay điều khiển ATT2
Dòng xe áp dụngKomatsu FE25-1, FE25H-1, FE30-1

Hiện tượng khi xe báo lỗi L03 DFC4L8

Khi xe xuất hiện lỗi L03 DFC4L8, người vận hành có thể gặp các hiện tượng sau:

  • Xe báo lỗi trên màn hình.
  • Tay điều khiển ATT2 không hoạt động.
  • Một số chức năng thủy lực không thể điều khiển.
  • Xe có thể chuyển sang chế độ bảo vệ để tránh hư hỏng.

Nguyên nhân gây lỗi L03 DFC4L8

Theo tài liệu kỹ thuật Komatsu, lỗi được xác định khi:

Tổng điện áp của ATT2 Lever POT_1 và ATT2 Lever POT_2 được phát hiện lớn hơn 5.63V hoặc nhỏ hơn 4.37V liên tục trong 400 ms.

Các nguyên nhân thường gặp gồm:

  • Cảm biến góc ATT2 bị hỏng.
  • Điện áp nguồn cấp cho cảm biến không ổn định.
  • Dây tín hiệu POT_1 hoặc POT_2 bị đứt, chập hoặc tiếp xúc kém.
  • Giắc cắm cảm biến bị lỏng hoặc oxy hóa.
  • Tay điều khiển ATT2 bị hỏng cơ khí.
  • Bộ điều khiển chính (Master Controller) xử lý tín hiệu bất thường.

Xe sẽ phản ứng như thế nào?

Khi lỗi được kích hoạt:

  • Chức năng điều khiển ATT2 sẽ bị vô hiệu hóa.
  • Xe không thể thao tác bằng cần điều khiển ATT2 cho đến khi lỗi được khắc phục.

Điều kiện xóa lỗi

Theo hướng dẫn của Komatsu:

  1. Đưa cần điều khiển ATT2 về vị trí trung gian (Neutral).
  2. Tắt khóa điện (OFF) hoặc chuyển xe sang chế độ sạc (Charging Mode).
  3. Khởi động lại xe.

Nếu nguyên nhân vẫn còn tồn tại, lỗi sẽ xuất hiện lại ngay khi bật khóa điện.

Hướng dẫn kiểm tra và sửa lỗi L03 DFC4L8

Bước 1: Kiểm tra các mã lỗi liên quan

Theo tài liệu kỹ thuật, trước tiên cần kiểm tra xem xe có xuất hiện các mã lỗi sau hay không:

  • DFC4KA
  • DFC4KB
  • DFC9KA
  • DFC9KB

Nếu có, phải sửa các lỗi này trước vì chúng có thể là nguyên nhân gây ra L03 DFC4L8.

Bước 2: Kiểm tra điện áp cảm biến ATT2

Komatsu cho phép theo dõi trực tiếp điện áp bằng chế độ Monitoring.

Kiểm tra:

  • Code 56573: ATT2 Lever POT_1 Voltage
  • Code 56574: ATT2 Lever POT_2 Voltage

So sánh giá trị điện áp với tiêu chuẩn của nhà sản xuất.

Nếu điện áp bất thường:

  • kiểm tra nguồn 5V;
  • kiểm tra mass;
  • kiểm tra tín hiệu trả về từ cảm biến.

Bước 3: Kiểm tra dây điện

Kiểm tra toàn bộ đường dây từ:

  • ATT2 Lever
  • Giắc kết nối
  • Harness
  • Master Controller

Cần chú ý:

  • dây đứt ngầm;
  • dây chập nguồn;
  • dây chập mass;
  • chân giắc bị oxy hóa;
  • chân cắm bị cong hoặc lỏng.

Bước 4: Kiểm tra cảm biến góc ATT2

Nếu dây điện bình thường:

  • đo điện áp đầu ra của POT_1;
  • đo điện áp đầu ra của POT_2;
  • di chuyển cần điều khiển từ đầu đến cuối hành trình.

Điện áp phải thay đổi đều và tuyến tính.

Nếu điện áp nhảy bất thường hoặc mất tín hiệu:

→ Thay cảm biến ATT2.

Bước 5: Kiểm tra tay điều khiển ATT2

Kiểm tra:

  • cơ cấu tay điều khiển có bị kẹt;
  • lò xo hồi vị;
  • hành trình cần điều khiển;
  • vị trí Neutral.

Nếu tay điều khiển không trở về đúng vị trí trung gian, ECU có thể tiếp tục ghi nhận lỗi.

Bước 6: Kiểm tra bộ điều khiển chính

Nếu:

  • nguồn ổn định;
  • dây điện tốt;
  • cảm biến hoạt động bình thường;

nhưng lỗi vẫn xuất hiện thì cần:

  • kiểm tra tín hiệu vào Master Controller;
  • cập nhật phần mềm (nếu có);
  • thay bộ điều khiển khi đã loại trừ toàn bộ các nguyên nhân khác.

Lưu ý quan trọng

Theo tài liệu Komatsu:

  • Lỗi không được phát hiện khi xe ở chế độ sạc (Charging Mode).
  • Có thể tái hiện lỗi bằng cách bật khóa điện ON sau khi điều kiện lỗi vẫn còn tồn tại.
  • Không nên thay ngay cảm biến khi chưa kiểm tra nguồn cấp và dây tín hiệu.

Cách phòng tránh lỗi L03 DFC4L8

Để hạn chế phát sinh lỗi:

  • Kiểm tra giắc cắm định kỳ.
  • Vệ sinh đầu nối cảm biến.
  • Không để nước hoặc dầu thủy lực xâm nhập vào tay điều khiển.
  • Kiểm tra dây điện sau khi sửa chữa hoặc thay thế linh kiện.
  • Bảo dưỡng hệ thống điện theo đúng khuyến cáo của Komatsu.

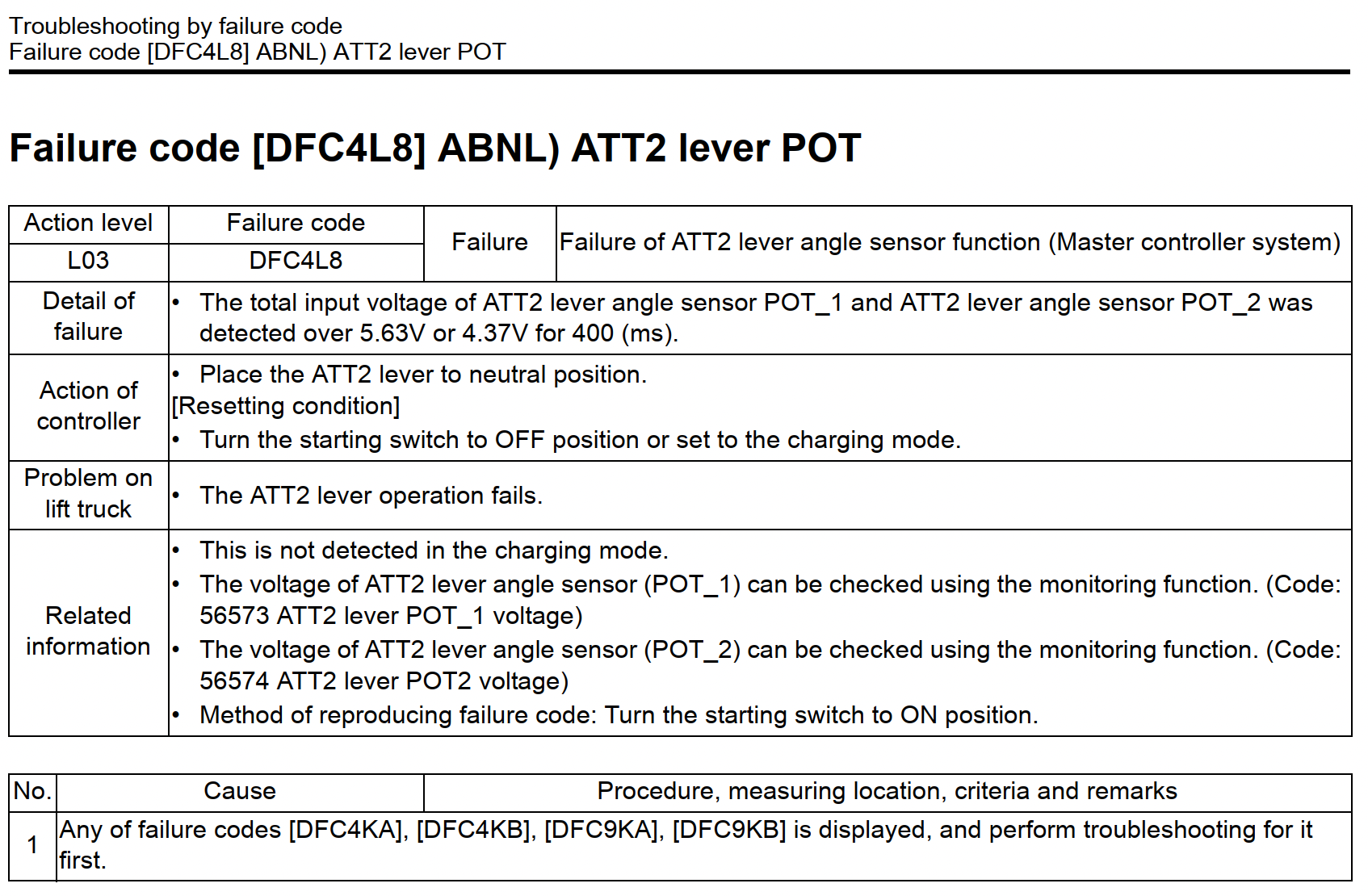

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DFC4L8 của hãng Komatsu


Kết luận

Lỗi L03 DFC4L8 trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi liên quan đến cảm biến góc tay điều khiển ATT2 (ATT2 Lever Angle Sensor). Nguyên nhân chủ yếu là tổng điện áp của hai kênh tín hiệu POT_1 và POT_2 nằm ngoài ngưỡng cho phép hoặc do hư hỏng cảm biến, dây dẫn, giắc kết nối hay bộ điều khiển.

Khi xử lý, kỹ thuật viên nên thực hiện đúng quy trình: kiểm tra các mã lỗi liên quan (DFC4KA, DFC4KB, DFC9KA, DFC9KB) trước, sau đó kiểm tra điện áp cảm biến bằng chức năng Monitoring (56573 và 56574), kiểm tra dây điện, cảm biến ATT2 và cuối cùng mới đánh giá bộ điều khiển chính. Việc chẩn đoán theo đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
