Cách sửa lỗi L03 DFC6KA – DISC Lift lever POT(SUB) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L03 DFC6KA – DISC Lift lever POT(SUB) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DFC6KA trên xe nâng điện Komatsu là gì?

L03 DFC6KA – DISC Lift lever POT(SUB) là mã lỗi báo mất tín hiệu biến trở (Potentiometer) Lift Lever POT_2của cần điều khiển nâng hạ (Lift Lever) trong hệ thống Master Controller.

Khi ECU phát hiện điện áp đầu ra của Lift Lever POT_2 ≤ 0.3V liên tục trong 200 ms, hệ thống sẽ ghi nhận mã lỗi L03 DFC6KA và ngừng chức năng nâng nhằm đảm bảo an toàn.

Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Hiện tượng khi xuất hiện lỗi L03 DFC6KA

Khi lỗi xảy ra, người vận hành thường gặp các hiện tượng:

  • Màn hình hiển thị L03 DFC6KA
  • Xe không thể nâng càng
  • Các chức năng khác vẫn có thể hoạt động
  • Lỗi không xuất hiện khi xe ở chế độ sạc

Điều kiện phát sinh lỗi

Master Controller phát hiện:

  • Điện áp tín hiệu Lift Lever POT_2 ≤ 0.3V
  • Tình trạng này kéo dài liên tục 200 ms

Đây thường là dấu hiệu của:

  • Mất nguồn 5V cấp cảm biến
  • Đứt dây tín hiệu
  • Chập mass
  • Cảm biến Lift Lever bị hỏng
  • Master Controller bị lỗi

Cách reset lỗi

Theo tài liệu Komatsu:

  1. Đưa cần nâng hạ về vị trí Neutral.
  2. Tắt khóa điện hoặc chuyển xe sang chế độ sạc.
  3. Khởi động lại xe.

Nếu nguyên nhân vẫn còn, lỗi sẽ xuất hiện lại ngay sau khi bật khóa điện.

Quy trình kiểm tra và sửa lỗi L03 DFC6KA

1. Kiểm tra nguồn cấp 5V của cảm biến

Đây là nguyên nhân được ưu tiên kiểm tra đầu tiên.

Các bước thực hiện

  • Tắt khóa điện.
  • Chờ toàn bộ hệ thống tắt hoàn toàn.
  • Ngắt giắc pin.
  • Rút giắc P76.
  • Lắp đầu nối T-adapter vào phía giắc cái.
  • Kết nối lại pin.
  • Bật khóa điện.

Đo điện áp

Đo giữa:

P76 (chân 1) ↔ P76 (chân 11)

Giá trị tiêu chuẩn:

4.8 ~ 5.2V

Kết luận

  • Nếu đúng điện áp → tiếp tục kiểm tra bước 2.
  • Nếu điện áp sai → xử lý hệ thống nguồn cảm biến trước.

2. Kiểm tra đứt dây hoặc tiếp xúc kém

Nếu nguồn 5V bình thường, tiếp tục kiểm tra dây dẫn.

Ngắt các đầu nối

  • P76
  • C01

Sau đó đo điện trở giữa:

Điểm đoGiá trị tiêu chuẩn
C01 (6) ↔ P76 (1)≤ 1 Ω
C01 (46) ↔ P76 (11)≤ 1 Ω
C01 (74) ↔ P76 (4)≤ 1 Ω

Nếu điện trở vượt quá tiêu chuẩn:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa chân giắc
  • Lỏng chân cắm

Cần sửa chữa hoặc thay thế dây điện.

3. Kiểm tra chạm mass

Nếu dây dẫn tốt, kiểm tra khả năng rò xuống mass.

Đo điện trở:

C01 (74) hoặc P76 (4) ↔ P76 (11)

Tiêu chuẩn:

≥ 1 MΩ

Nếu thấp hơn:

  • Dây tín hiệu bị chạm mass
  • Hỏng lớp cách điện
  • Chập trong bó dây

4. Kiểm tra cảm biến Lift Lever (POT)

Nếu hệ thống dây hoàn toàn bình thường:

  • Thay cụm cảm biến Lift Lever.

Theo tài liệu Komatsu:

Không thay riêng biến trở, phải thay cả cụm cảm biến (Sensor Assembly).

Sau khi thay:

  • Bật khóa điện
  • Kiểm tra xem lỗi còn xuất hiện hay không

5. Kiểm tra Master Controller

Nếu:

  • Nguồn 5V đạt
  • Dây dẫn đạt
  • Không chạm mass
  • Đã thay cảm biến

nhưng lỗi L03 DFC6KA vẫn còn thì nguyên nhân cuối cùng là:

Master Controller bị lỗi nội bộ.

Theo tài liệu Komatsu, trường hợp này không có quy trình sửa chữa bên trong bộ điều khiển, cần thay thế hoặc gửi kiểm tra chuyên sâu.

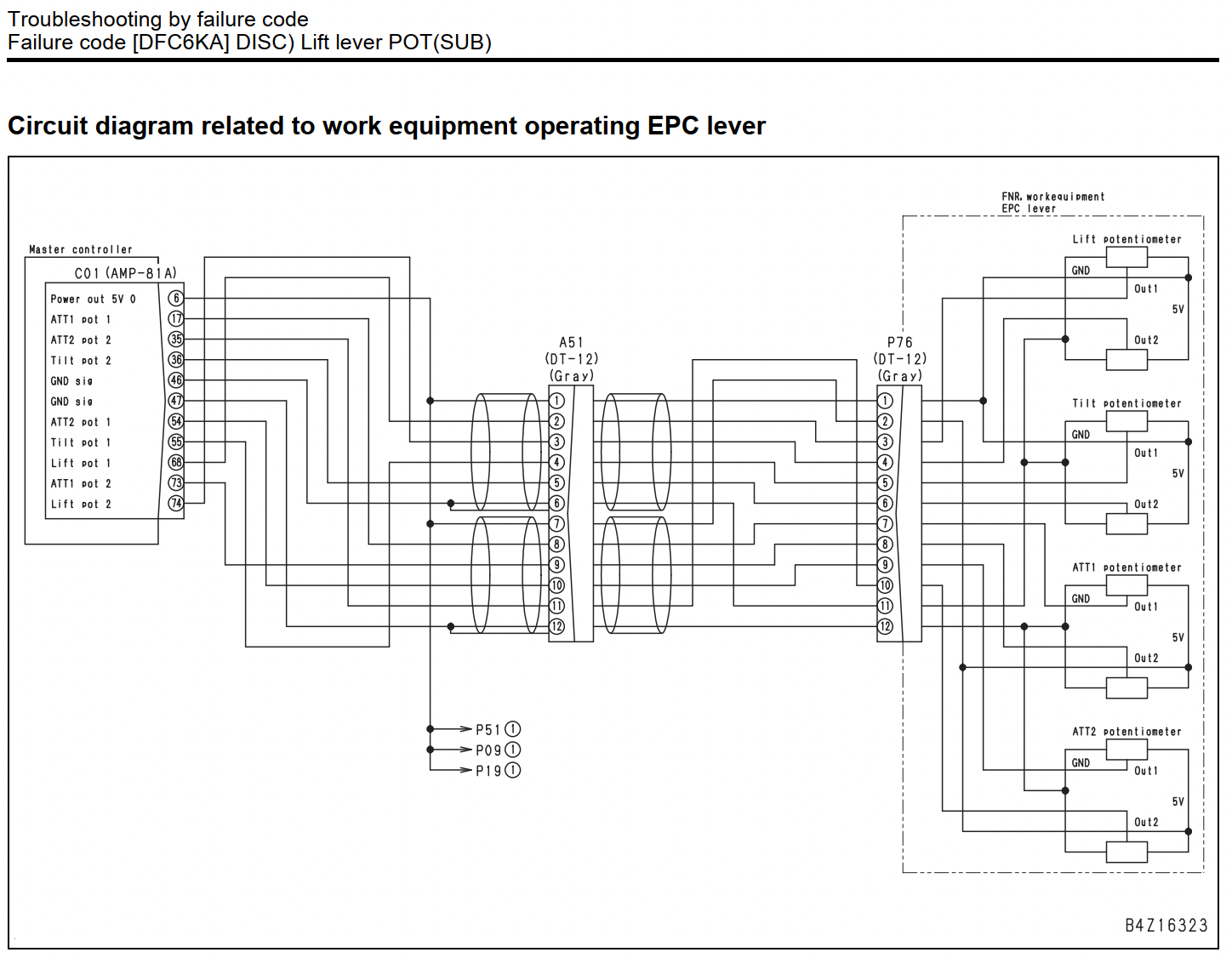

Sơ đồ mạch liên quan

Trong sơ đồ điện của Komatsu:

Các thành phần liên quan gồm:

  • Master Controller C01
  • Giắc trung gian A51
  • Giắc P76
  • Lift Potentiometer
  • Tilt Potentiometer
  • ATT1 Potentiometer
  • ATT2 Potentiometer

Đối với lỗi DFC6KA, cần tập trung kiểm tra đường tín hiệu:

  • Lift POT_2
  • Nguồn 5V Sensor
  • GND Sensor
  • Tín hiệu trả về Master Controller

Lưu ý khi sửa chữa

  • Luôn ngắt pin trước khi tháo giắc điện.
  • Không đo điện trở khi hệ thống còn cấp nguồn.
  • Kiểm tra kỹ chân giắc P76 và C01 vì đây là vị trí thường phát sinh lỗi tiếp xúc.
  • Không thay Master Controller khi chưa hoàn tất toàn bộ quy trình kiểm tra theo tài liệu.
  • Sau khi sửa chữa cần xóa lỗi và kiểm tra hoạt động nâng hạ nhiều lần để xác nhận lỗi đã được khắc phục hoàn toàn.

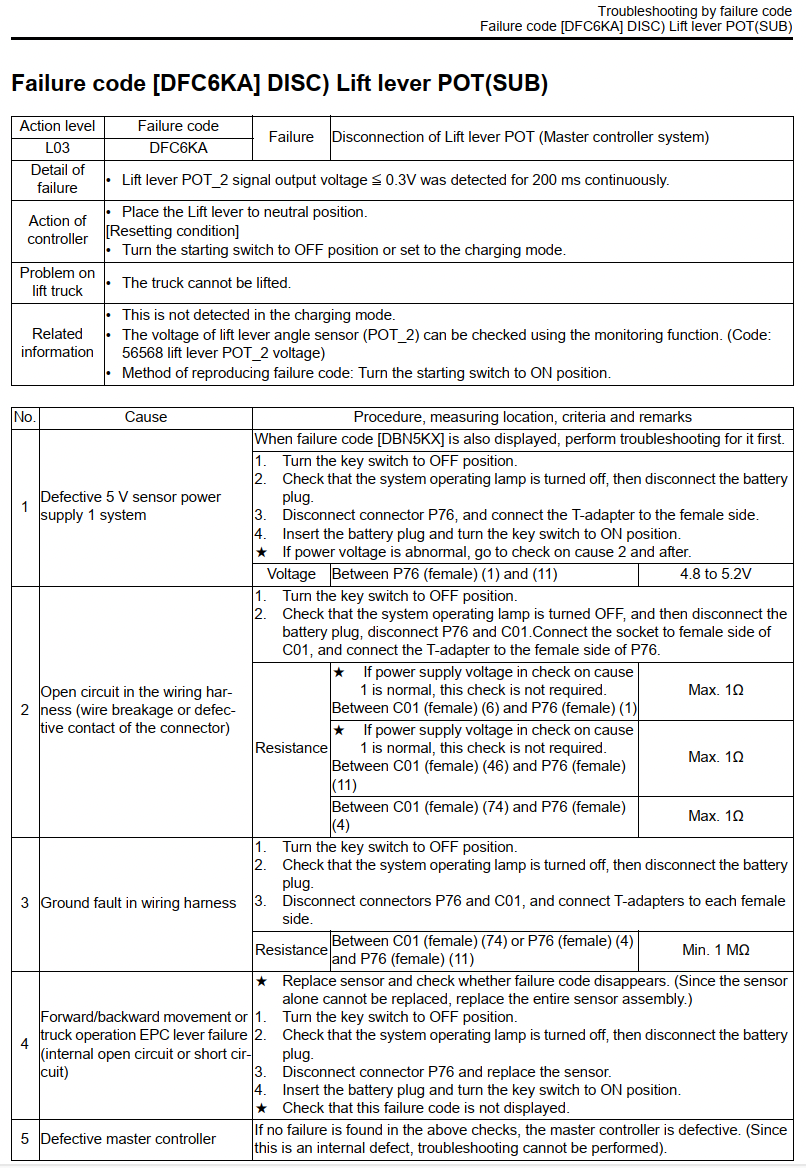

Tài liệu kỹ thuật cách sửa lỗi L03 DFC6KA của hãng Komatsu



Tổng kết

Lỗi L03 DFC6KA – DISC Lift lever POT(SUB) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch tín hiệu biến trở Lift Lever POT_2. Trong đa số trường hợp, nguyên nhân xuất phát từ nguồn cấp cảm biến 5V, dây dẫn, giắc nối hoặc cụm cảm biến Lift Lever. Chỉ khi tất cả các hạng mục này đạt tiêu chuẩn mà lỗi vẫn còn thì mới kết luận Master Controller bị hỏng.

Việc thực hiện đúng quy trình kiểm tra theo tài liệu kỹ thuật Komatsu sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết, góp phần nâng cao độ tin cậy và tuổi thọ của xe nâng điện Komatsu.
