Hướng dẫn sửa lỗi L03 DFC6KB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DFC6KB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Mã lỗi L03 DFC6KB là lỗi liên quan đến cảm biến vị trí tay trang nâng phụ (Lift Lever POT SUB) trong hệ thống điều khiển thủy lực EPC trên xe nâng điện Komatsu.

Lỗi này xuất hiện khi bộ điều khiển chính (Master Controller) phát hiện điện áp tín hiệu POT_2 của tay trang nâng lớn hơn hoặc bằng 4.7V liên tục trong ít nhất 200 ms, cho thấy đường tín hiệu bị chập nguồn hoặc cảm biến gặp sự cố.

Nếu không xử lý kịp thời, xe sẽ không thể thực hiện chức năng nâng hàng, ảnh hưởng trực tiếp đến quá trình vận hành.

Thông tin mã lỗi L03 DFC6KB

Nội dungChi tiết
Mã lỗiL03 DFC6KB
Tên lỗiSHORT Lift Lever POT (SUB)
Hệ thốngMaster Controller
Mức cảnh báoL03
Hiện tượngĐiện áp Lift Lever POT_2 ≥ 4.7V trong 200 ms
Ảnh hưởngXe không thể nâng càng

Điều kiện phát sinh lỗi L03 DFC6KB

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển sẽ ghi nhận lỗi khi:

  • Điện áp đầu ra của Lift Lever POT_2
  • ≥ 4.7V
  • Duy trì liên tục trong 200 ms

Điều này thường xảy ra khi:

  • Dây tín hiệu bị chập nguồn 5V
  • Cảm biến biến trở tay trang nâng hỏng
  • Giắc cắm oxy hóa
  • Bộ điều khiển Master Controller bị lỗi

Hiện tượng khi xe báo lỗi L03 DFC6KB

Khi xuất hiện mã lỗi này, người vận hành thường gặp:

  • Xe vẫn khởi động bình thường.
  • Không nâng được càng nâng.
  • Các chức năng khác có thể vẫn hoạt động.
  • Mã lỗi L03 DFC6KB hiển thị trên màn hình.
  • Sau khi tắt khóa điện rồi bật lại, lỗi vẫn xuất hiện nếu chưa khắc phục nguyên nhân.

Nguyên nhân gây lỗi L03 DFC6KB

Theo tài liệu Komatsu, có 4 nguyên nhân chính.

1. Hỏng nguồn cấp cảm biến 5V (5V Sensor Power Supply 1)

Đây là nguyên nhân đầu tiên cần kiểm tra.

Cách kiểm tra

  1. Tắt khóa điện.
  2. Đợi đèn hệ thống tắt hoàn toàn.
  3. Ngắt giắc pin.
  4. Tháo giắc P76.
  5. Lắp đầu nối chữ T vào phía giắc cái.
  6. Cắm lại pin.
  7. Bật khóa điện.

Giá trị tiêu chuẩn

Đo điện áp giữa:

P76 (chân 1) ↔ P76 (chân 11)

Giá trị chuẩn:

4.8 ~ 5.2V

Nếu điện áp ngoài khoảng trên:

  • Kiểm tra tiếp nguyên nhân số 2 trở đi.

2. Chập dây điện trong Wiring Harness

Nếu nguồn 5V bình thường, tiếp tục kiểm tra dây tín hiệu.

Thực hiện

  • Tắt khóa điện.
  • Ngắt nguồn pin.
  • Tháo giắc P76.
  • Cắm lại pin.
  • Bật khóa điện.

Đo điện áp:

P76 (chân 4) ↔ P76 (chân 11)

Tiêu chuẩn

Điện áp phải:

≤ 4.7V

Nếu cao hơn:

  • Dây điện đang bị chập nguồn.
  • Cần kiểm tra toàn bộ bó dây từ Master Controller đến cần điều khiển.

3. Hỏng cảm biến Lift Lever POT (SUB)

Đây là nguyên nhân rất phổ biến.

Cách kiểm tra

  • Tắt khóa điện.
  • Ngắt pin.
  • Rút giắc P76.
  • Cắm lại pin.
  • Bật khóa điện.

Quan sát mã lỗi.

Kết quả

Nếu mã lỗi chuyển từ:

DFC6KB → DFC6KA

=> Kết luận:

Cảm biến Lift Lever POT (SUB) đã hỏng và cần thay mới.

Nếu vẫn giữ nguyên:

DFC6KB

=> Khả năng:

  • Dây điện bị chập
  • Hoặc Master Controller hỏng.

4. Hỏng Master Controller

Nếu:

  • Nguồn 5V đạt chuẩn
  • Dây điện bình thường
  • Cảm biến hoạt động tốt

nhưng lỗi vẫn xuất hiện thì theo tài liệu Komatsu:

Master Controller bị lỗi nội bộ.

Đây là lỗi phần cứng nên không thể sửa chữa bằng quy trình chẩn đoán, cần thay thế bộ điều khiển.

Quy trình kiểm tra L03 DFC6KB theo đúng thứ tự

Để tiết kiệm thời gian sửa chữa, nên thực hiện theo trình tự:

Bước 1

Kiểm tra nguồn 5V cảm biến.

↓

Bước 2

Kiểm tra dây điện từ Master Controller đến cần điều khiển.

↓

Bước 3

Kiểm tra cảm biến Lift Lever POT (SUB).

↓

Bước 4

Kiểm tra Master Controller.

Cách xóa lỗi sau khi sửa chữa

Sau khi xử lý xong nguyên nhân:

  1. Đưa tay trang nâng về vị trí trung gian (Neutral).
  2. Tắt khóa điện.
  3. Hoặc chuyển xe sang chế độ sạc.
  4. Chờ vài giây.
  5. Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự động biến mất.

Lưu ý khi sửa chữa

  • Luôn ngắt pin trước khi tháo giắc điện.
  • Không đo điện áp khi đầu đo bị chập.
  • Kiểm tra kỹ các chân giắc P76 bị oxy hóa hoặc lỏng.
  • Không thay Master Controller trước khi kiểm tra đầy đủ nguồn cấp, dây điện và cảm biến.
  • Có thể sử dụng chức năng Monitoring của xe để theo dõi điện áp Lift Lever POT_2 (Code 56568) nhằm hỗ trợ chẩn đoán chính xác.

Câu hỏi thường gặp

Lỗi L03 DFC6KB có nguy hiểm không?

Không gây nguy hiểm ngay nhưng xe sẽ không thể thực hiện chức năng nâng hàng, làm gián đoạn công việc.

Có thể tiếp tục sử dụng xe không?

Có thể di chuyển nếu các chức năng khác còn hoạt động, tuy nhiên không nên tiếp tục làm việc vì chức năng nâng đã bị vô hiệu hóa.

Thay cảm biến có hết lỗi không?

Nếu lỗi chuyển từ DFC6KB sang DFC6KA khi thực hiện kiểm tra theo tài liệu, nguyên nhân là cảm biến Lift Lever POT (SUB). Thay cảm biến mới sẽ khắc phục được lỗi.

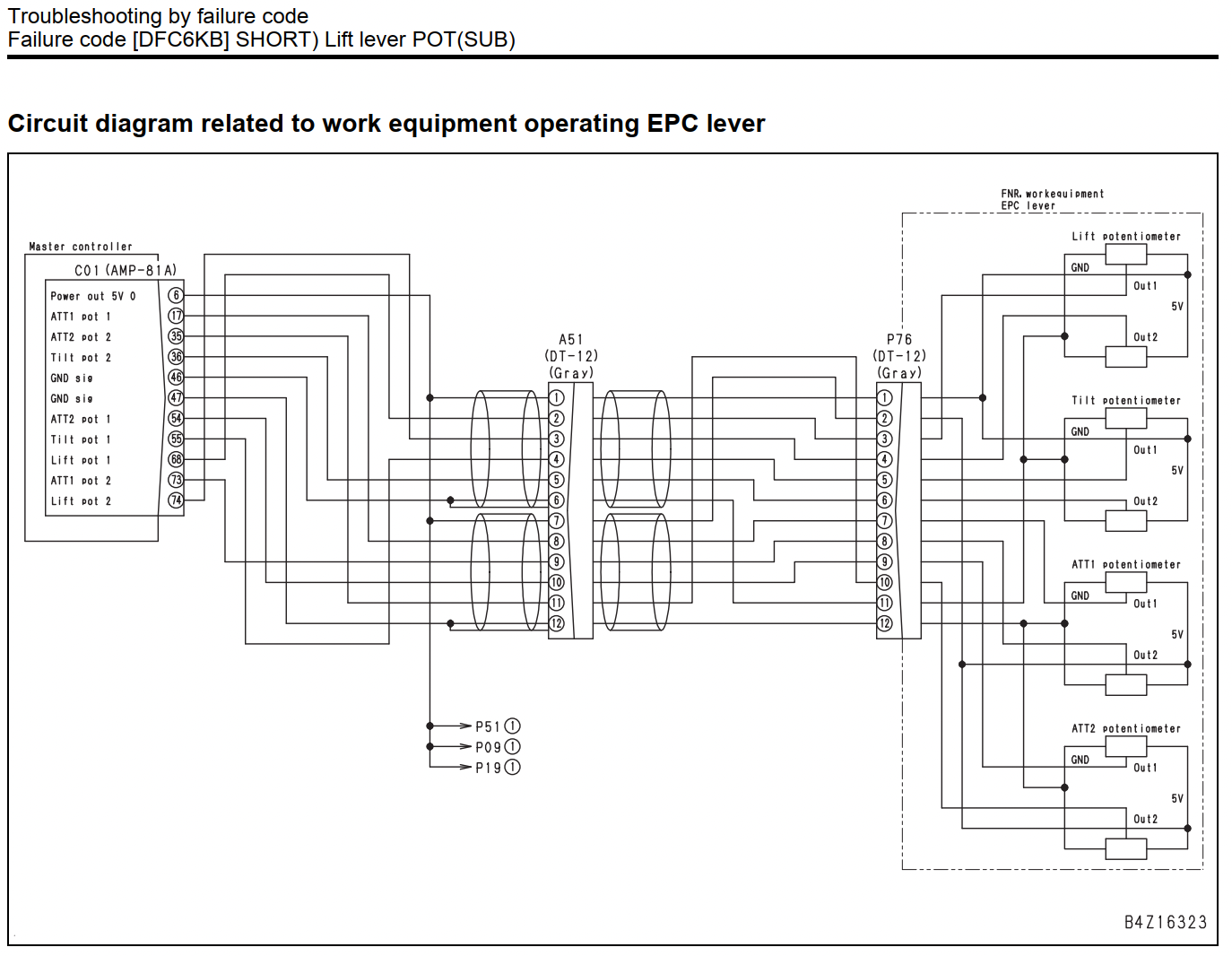

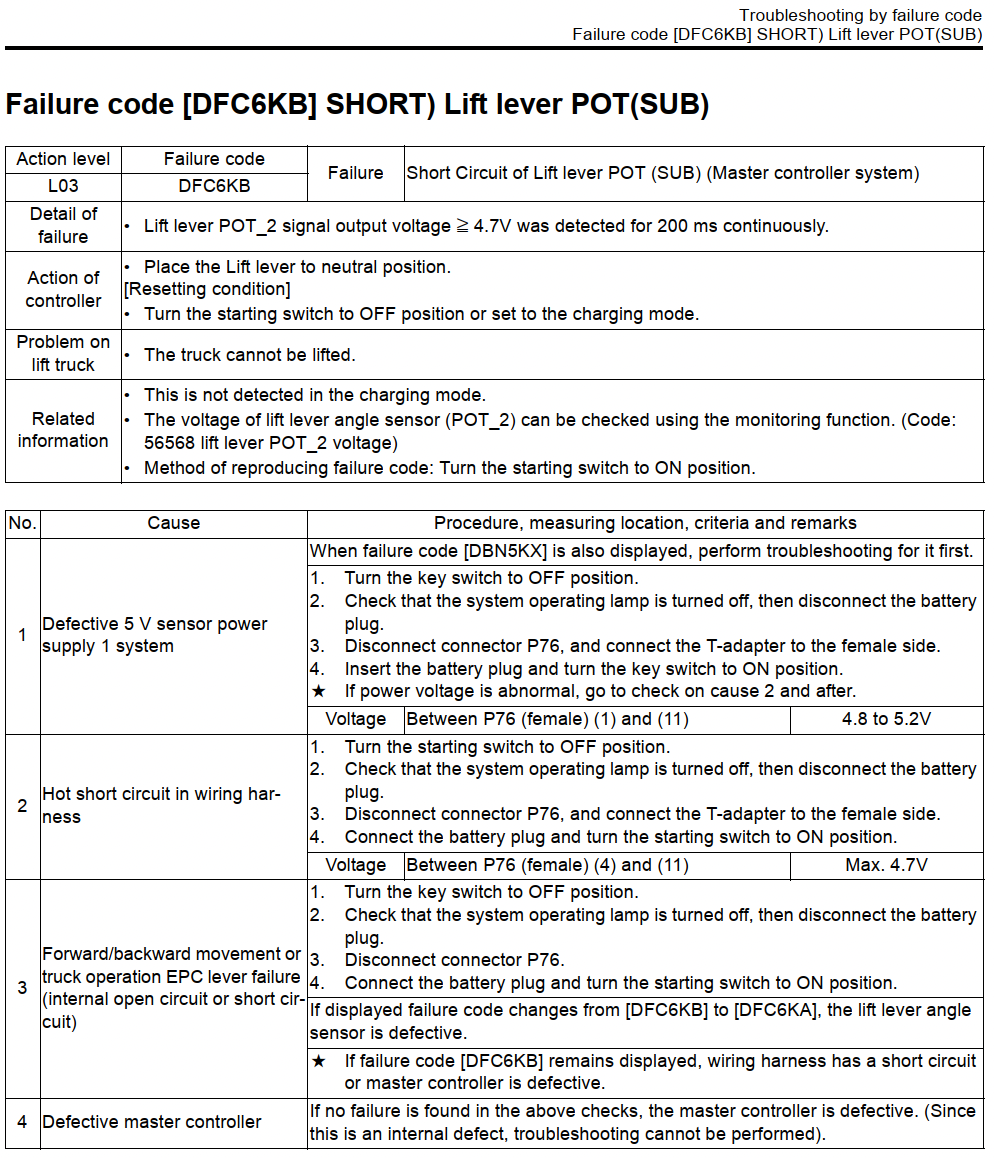

Tài liệu kỹ thuật cách sửa lỗi L03 DFC6KB của hãng Komatsu



Kết luận

Lỗi L03 DFC6KB – SHORT Lift Lever POT (SUB) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến điện áp bất thường của cảm biến vị trí tay trang nâng phụ (Lift Lever POT_2). Theo tài liệu kỹ thuật của Komatsu, quá trình chẩn đoán cần thực hiện theo đúng thứ tự: kiểm tra nguồn cấp 5V, kiểm tra dây dẫn, đánh giá cảm biến Lift Lever POT (SUB) và cuối cùng là Master Controller. Việc tuân thủ đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
