Hướng dẫn sửa lỗi L03 DFC7KA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

L03 DFC7KA trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 – Nguyên nhân và cách sửa lỗi Tilt Lever POT (SUB) theo tài liệu hãng

Lỗi L03 DFC7KA là gì?

L03 DFC7KA là mã lỗi xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1, cho biết:

Open circuit of tilt lever angle sensor (sub) (Master controller system)

Nghĩa là:

Hở mạch cảm biến góc cần nghiêng (Tilt Lever POT_2 - cảm biến phụ) trong hệ thống bộ điều khiển trung tâm (Master Controller).

Đây là lỗi khiến bộ điều khiển không nhận được tín hiệu từ cảm biến phụ của cần nghiêng nên ECU sẽ khóa chức năng nghiêng khung nâng nhằm đảm bảo an toàn.

Ý nghĩa mã lỗi L03 DFC7KA

  • Mã lỗi: L03 DFC7KA
  • Hệ thống: Master Controller
  • Cảm biến liên quan: Tilt Lever POT_2 (Sub)
  • Mức cảnh báo: L03
  • Dòng xe áp dụng:
    • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE30-1 (3 tấn)

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật Komatsu:

Lỗi được ghi nhận khi:

Điện áp tín hiệu đầu ra của Tilt Lever POT_2 ≤ 0.3V liên tục trong 200 ms.

Điều này thường xảy ra khi:

  • Đứt dây tín hiệu
  • Mất nguồn 5V cấp cảm biến
  • Chập mass
  • Hỏng biến trở trong tay trang EPC
  • Hỏng Master Controller

Hiện tượng khi xe báo lỗi L03 DFC7KA

Khi lỗi xuất hiện, người vận hành sẽ gặp các hiện tượng sau:

  • Xe không thể thực hiện thao tác nghiêng khung nâng (Tilt).
  • Các chức năng nâng hạ khác có thể vẫn hoạt động.
  • Màn hình hiển thị mã lỗi L03 DFC7KA.
  • Đèn cảnh báo sáng.
  • Lỗi không được phát hiện khi xe ở chế độ sạc.

Điều kiện xóa lỗi

Sau khi sửa chữa:

  1. Đưa cần nghiêng về vị trí trung gian (Neutral).
  2. Tắt khóa điện (OFF).
  3. Khởi động lại xe hoặc chuyển sang chế độ sạc.

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự động biến mất.

Nguyên nhân gây lỗi L03 DFC7KA

Theo tài liệu Komatsu, nguyên nhân được kiểm tra theo thứ tự sau.

1. Hỏng nguồn cấp cảm biến 5V

Đây là nguyên nhân cần kiểm tra đầu tiên.

Kiểm tra

Nếu xe đồng thời báo DBN5KX, cần xử lý lỗi đó trước.

Thực hiện:

  • Tắt khóa điện.
  • Chờ đèn hệ thống tắt hoàn toàn.
  • Ngắt giắc pin.
  • Rút giắc P76.
  • Gắn đầu đo T-Adapter.
  • Cấp nguồn lại.

Đo điện áp:

P76 chân (1) ↔ chân (11)

Giá trị tiêu chuẩn:

4.8 ~ 5.2V

Nếu ngoài khoảng này:

  • kiểm tra mạch nguồn 5V
  • kiểm tra Master Controller

2. Đứt dây điện hoặc tiếp xúc kém

Đây là nguyên nhân phổ biến nhất.

Kiểm tra điện trở các đường dây:

Đo giữa

  • C01 chân (6) ↔ P76 chân (1)

Tiêu chuẩn:

≤ 1 Ω

Đo tiếp

  • C01 chân (46) ↔ P76 chân (11)

Tiêu chuẩn:

≤ 1 Ω

Đo tiếp

  • C01 chân (36) ↔ P76 chân (6)

Tiêu chuẩn:

≤ 1 Ω

Nếu vượt quá giới hạn:

  • đứt dây
  • oxy hóa giắc
  • chân cắm lỏng
  • gãy dây trong bó dây

Khắc phục:

  • nối lại dây
  • thay dây
  • vệ sinh giắc
  • thay chân cắm

3. Chạm mass trong dây điện

Nếu dây không đứt, tiếp tục kiểm tra chạm mass.

Đo:

  • C01 chân (36) hoặc
  • P76 chân (6)

so với

  • P76 chân (11)

Điện trở tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

  • dây tín hiệu đang chạm mass
  • bó dây bị cọ sát
  • dây bị ép hoặc dập

Khắc phục:

  • thay đoạn dây hỏng
  • bọc lại dây
  • sửa bó dây

4. Hỏng cảm biến Tilt Lever POT (Sub)

Nếu nguồn và dây điện đều đạt yêu cầu thì cần kiểm tra cảm biến.

Theo tài liệu Komatsu:

Không thay riêng biến trở.

Phải thay toàn bộ cụm cảm biến trong tay điều khiển EPC Lever.

Sau khi thay:

  • bật khóa điện
  • kiểm tra lại
  • xác nhận lỗi biến mất

5. Hỏng Master Controller

Nếu:

  • nguồn 5V bình thường
  • dây điện bình thường
  • cảm biến mới vẫn báo lỗi

thì khả năng cao:

Master Controller bị hỏng bên trong.

Do lỗi nội bộ ECU nên tài liệu Komatsu không quy định sửa chữa mà phải thay thế bộ điều khiển.

Quy trình kiểm tra nhanh

Thực hiện theo đúng thứ tự:

Bước 1

Kiểm tra có đồng thời xuất hiện lỗi DBN5KX hay không.

↓

Bước 2

Đo nguồn 5V tại P76.

↓

Bước 3

Kiểm tra thông mạch dây điện.

↓

Bước 4

Kiểm tra chạm mass.

↓

Bước 5

Thay cụm cảm biến Tilt Lever POT.

↓

Bước 6

Thay Master Controller nếu tất cả các bước trên đều đạt.

Một số lưu ý khi sửa lỗi L03 DFC7KA

  • Luôn ngắt giắc pin trước khi tháo giắc điện.
  • Chờ đèn hệ thống tắt hoàn toàn rồi mới đo điện.
  • Không đo điện trở khi pin vẫn đang kết nối.
  • Sử dụng đồng hồ số chính xác.
  • Kiểm tra kỹ các chân giắc P76 và C01 vì đây là vị trí thường phát sinh tiếp xúc kém.
  • Sau khi sửa cần xóa lỗi bằng cách tắt khóa điện và khởi động lại xe.

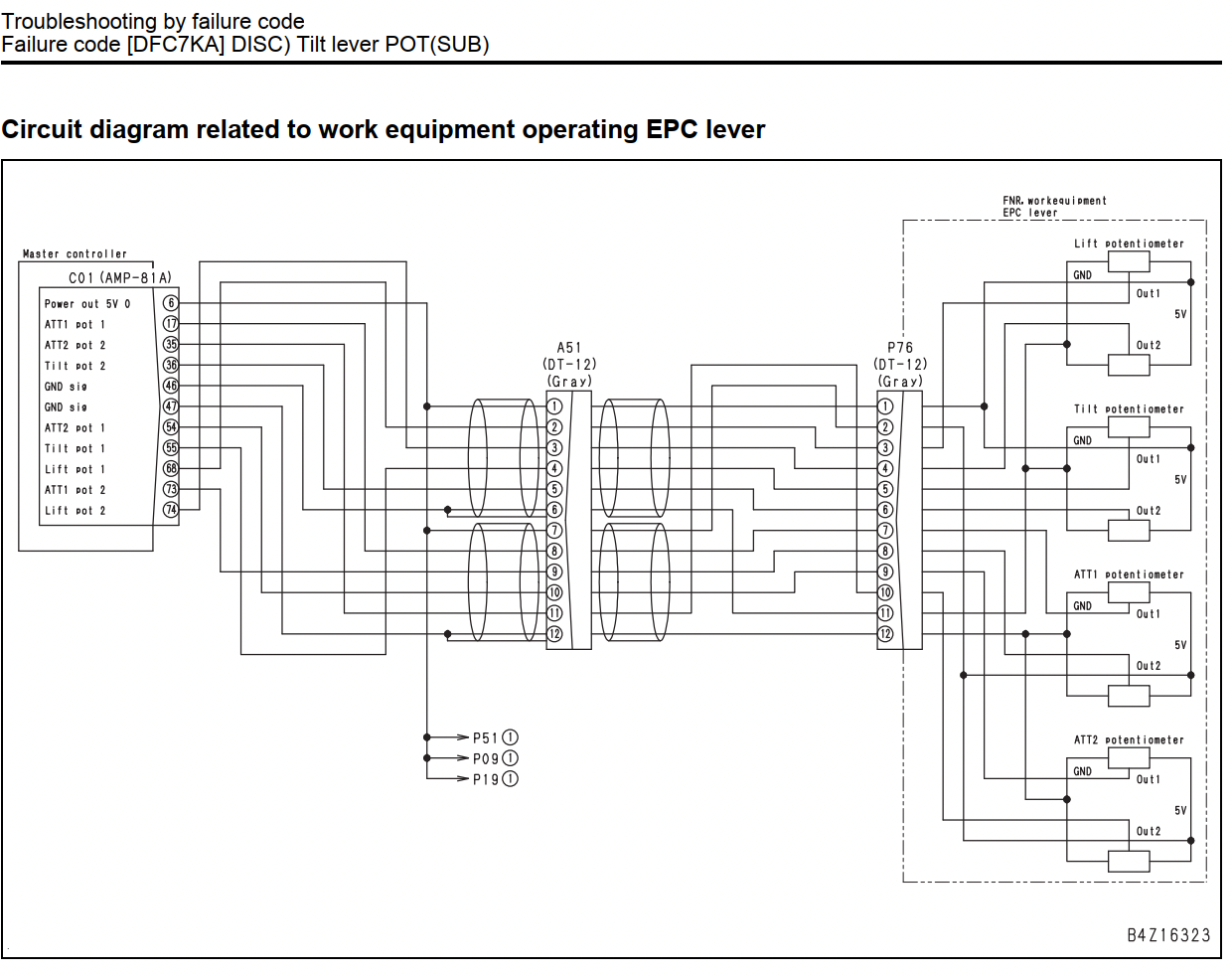

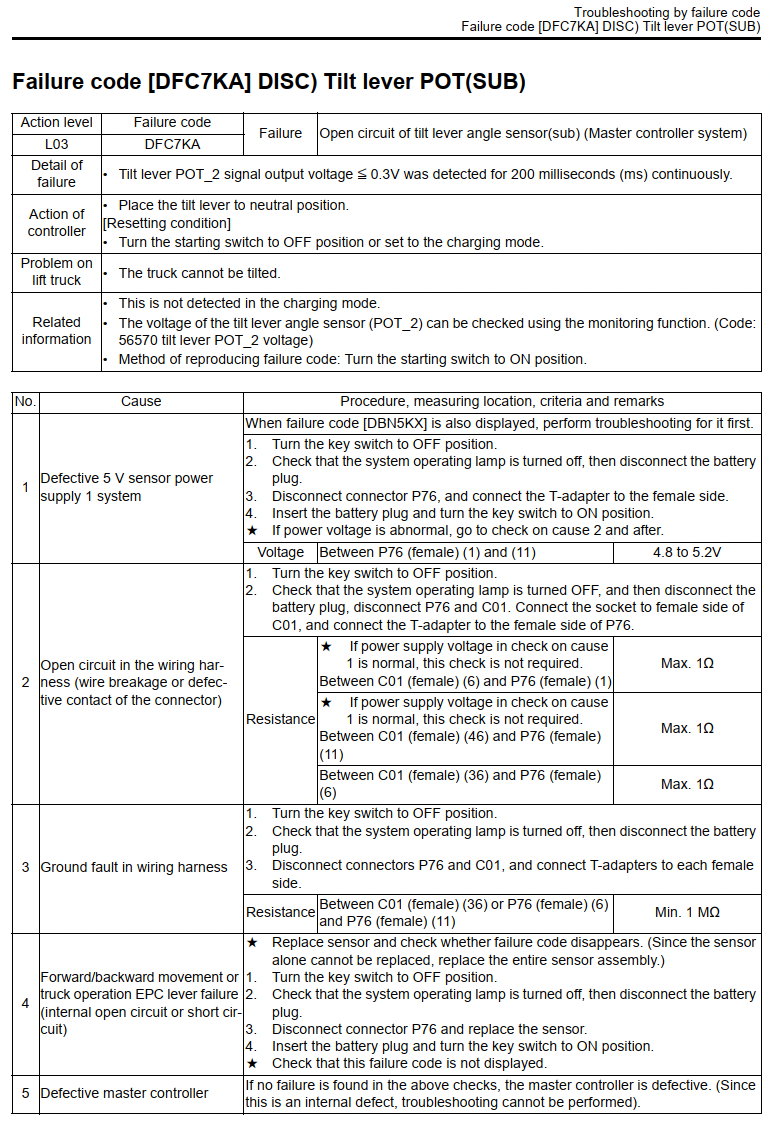

Tài liệu kỹ thuật cách sửa lỗi L03 DFC7KA của hãng Komatsu



Kết luận

L03 DFC7KA là lỗi liên quan đến cảm biến góc cần nghiêng phụ (Tilt Lever POT_2 Sub) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Phần lớn trường hợp xuất phát từ mất nguồn 5V, đứt dây tín hiệu hoặc hỏng cụm cảm biến EPC Lever, ít gặp hơn là hỏng Master Controller. Thực hiện kiểm tra đúng trình tự theo tài liệu của Komatsu sẽ giúp xác định chính xác nguyên nhân và giảm thời gian sửa chữa.
