Hướng Dẫn Sửa Lỗi L03 DFC7KB Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 DFC7KB xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1, FE30-1 – SHORT Tilt Lever POT (SUB)

Lỗi L03 DFC7KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

Lỗi L03 DFC7KB (SHORT Tilt Lever POT (SUB)) là lỗi ngắn mạch (Short Circuit) của cảm biến góc tay trang nghiêng phụ (Tilt Lever Angle Sensor - POT_2) thuộc hệ thống điều khiển Master Controller.

Lỗi này xuất hiện khi bộ điều khiển phát hiện điện áp đầu ra của Tilt Lever POT_2 lớn hơn hoặc bằng 4.7V liên tục trong 200 ms, cho thấy tín hiệu cảm biến đang bị chập nguồn hoặc dây tín hiệu bị lỗi.

Mã lỗi này áp dụng cho các dòng xe nâng điện:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa mã lỗi L03 DFC7KB

Tên đầy đủ:

L03 DFC7KB – SHORT Tilt Lever POT (SUB)

Ý nghĩa:

Ngắn mạch tín hiệu cảm biến góc tay điều khiển nghiêng (Tilt Lever POT_2) trong hệ thống điều khiển chính (Master Controller).

Điện áp tín hiệu POT_2 vượt quá giới hạn cho phép nên ECU khóa chức năng nghiêng khung nâng để bảo vệ hệ thống.

Điều kiện phát sinh lỗi

Theo tài liệu kỹ thuật Komatsu:

Master Controller sẽ ghi nhận lỗi khi:

  • Điện áp tín hiệu Tilt Lever POT_2 ≥ 4.7V
  • Tình trạng này kéo dài liên tục 200 ms

Sau khi xuất hiện lỗi:

  • Chức năng Tilt (nghiêng khung nâng) bị vô hiệu hóa.
  • Xe vẫn có thể hoạt động các chức năng khác nếu không phát sinh thêm lỗi liên quan.

Hiện tượng khi xe báo lỗi L03 DFC7KB

Người vận hành thường gặp các hiện tượng:

  • Không thể nghiêng cột nâng.
  • Màn hình hiển thị mã L03 DFC7KB.
  • Động cơ nâng vẫn hoạt động bình thường.
  • Các chức năng khác có thể vẫn sử dụng được.
  • Sau khi bật khóa ON, lỗi xuất hiện ngay.

Điều kiện xóa lỗi

Lỗi sẽ được reset khi:

  • Đưa tay điều khiển nghiêng về vị trí trung gian (Neutral).
  • Tắt khóa điện (OFF).
  • Hoặc chuyển xe sang chế độ sạc.

Lưu ý:

Nếu nguyên nhân chưa được khắc phục thì khi bật khóa ON, lỗi sẽ xuất hiện trở lại.

Nguyên nhân gây lỗi L03 DFC7KB

Theo tài liệu sửa chữa Komatsu, lỗi thường xuất phát từ 4 nguyên nhân chính.

1. Hỏng nguồn cấp 5V của cảm biến

Đây là nguyên nhân cần kiểm tra đầu tiên.

Nguồn 5V cấp cho cụm EPC Lever bị mất ổn định hoặc tăng điện áp sẽ khiến POT_2 báo mức điện áp cao bất thường.

Cách kiểm tra

  1. Tắt khóa điện.
  2. Chờ đèn hệ thống tắt hoàn toàn.
  3. Rút giắc pin.
  4. Tháo giắc P76.
  5. Gắn đầu nối kiểm tra (T-adapter).
  6. Cắm lại pin.
  7. Bật khóa ON.
  8. Đo điện áp giữa:
  • P76 (1)
  • P76 (11)

Giá trị tiêu chuẩn

4.8V đến 5.2V

Nếu nguồn 5V không nằm trong khoảng này, cần kiểm tra nguồn cấp cảm biến trước khi tiếp tục các bước tiếp theo.

2. Chập dây điện trong dây dẫn EPC

Nếu nguồn 5V bình thường, tiếp tục kiểm tra hiện tượng chập dây.

Cách kiểm tra

  • Tắt khóa điện.
  • Rút pin.
  • Tháo giắc P76.
  • Gắn T-adapter.
  • Bật khóa ON.
  • Đo điện áp giữa:

P76 (6) và P76 (11)

Tiêu chuẩn

Điện áp tối đa ≤ 4.7V

Nếu lớn hơn:

Có thể:

  • dây tín hiệu POT_2 bị chập nguồn 5V;
  • dây bị cọ sát vào khung xe;
  • nước hoặc dầu lọt vào giắc nối;
  • oxy hóa chân giắc.

Cần kiểm tra toàn bộ bó dây từ:

Master Controller

↓

Giắc A51

↓

Giắc P76

↓

Cụm EPC Lever

3. Hỏng cảm biến Tilt Lever POT (POT_2)

Sau khi loại trừ lỗi dây điện:

  • Tắt khóa.
  • Rút pin.
  • Tháo giắc P76.
  • Cắm lại pin.
  • Bật khóa ON.

Kết quả kiểm tra

Nếu mã lỗi chuyển từ:

DFC7KB

↓

DFC7KA

=> Khẳng định:

Cảm biến Tilt Lever POT_2 đã hỏng.

Giải pháp:

Thay mới cụm cảm biến hoặc cụm EPC Lever theo hướng dẫn của Komatsu.

4. Hỏng Master Controller

Nếu:

  • Nguồn 5V bình thường.
  • Dây điện không chập.
  • Cảm biến không hỏng.

Nhưng mã lỗi vẫn tồn tại.

Theo tài liệu Komatsu:

Master Controller bị lỗi phần cứng bên trong.

Đây là lỗi nội bộ nên không thể sửa chữa ở mức linh kiện.

Giải pháp:

  • Thay Master Controller chính hãng.
  • Tiến hành cài đặt và hiệu chuẩn lại sau khi thay thế.

Quy trình xử lý lỗi L03 DFC7KB

Để tiết kiệm thời gian sửa chữa, nên thực hiện theo đúng trình tự:

Bước 1

Kiểm tra nguồn 5V cấp cảm biến.

↓

Bước 2

Đo điện áp tại giắc P76.

↓

Bước 3

Kiểm tra dây điện từ Master Controller đến EPC Lever.

↓

Bước 4

Thử ngắt cảm biến để xác định lỗi chuyển sang DFC7KA hay không.

↓

Bước 5

Thay cảm biến nếu hỏng.

↓

Bước 6

Nếu mọi kiểm tra đều đạt nhưng lỗi vẫn còn:

Thay Master Controller.

Một số lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chờ đèn hệ thống tắt hoàn toàn rồi mới rút pin.
  • Không đo thông mạch khi hệ thống còn cấp điện.
  • Kiểm tra kỹ chân giắc P76 và A51 vì đây là vị trí thường bị oxy hóa.
  • Sau khi sửa chữa nên xóa lỗi và chạy thử đầy đủ các chức năng nâng, hạ, nghiêng.

Câu hỏi thường gặp (FAQ)

Lỗi L03 DFC7KB có làm xe dừng hoạt động không?

Không. Lỗi chủ yếu khóa chức năng nghiêng cột nâng (Tilt) để bảo vệ hệ thống. Các chức năng khác có thể vẫn hoạt động nếu không có lỗi liên quan.

Có thể tiếp tục sử dụng xe khi báo lỗi không?

Không nên. Việc mất chức năng nghiêng sẽ ảnh hưởng đến khả năng xếp dỡ hàng hóa và có thể gây mất an toàn khi vận hành.

Sau khi thay cảm biến có cần cài đặt lại không?

Nên kiểm tra và hiệu chuẩn theo quy trình của Komatsu để đảm bảo tín hiệu cảm biến hoạt động chính xác.

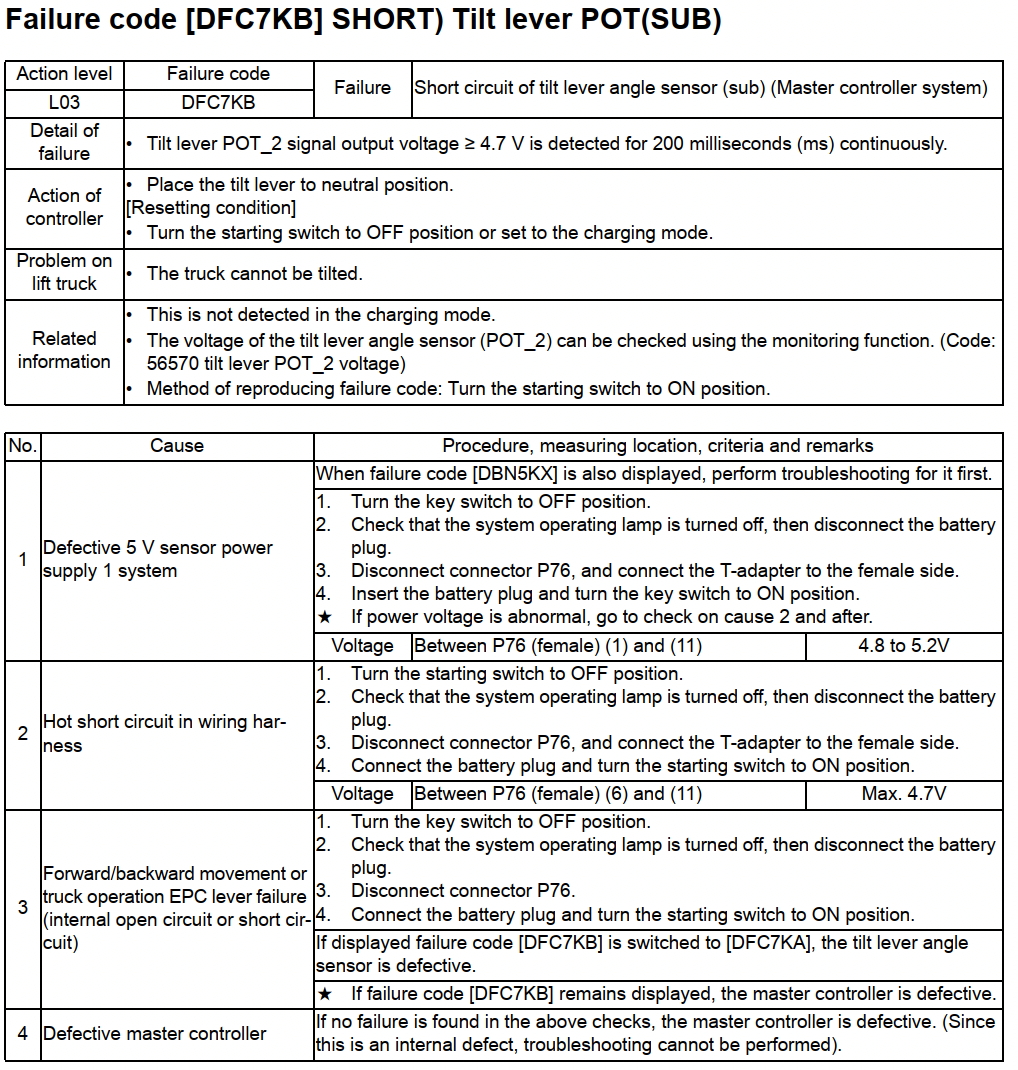

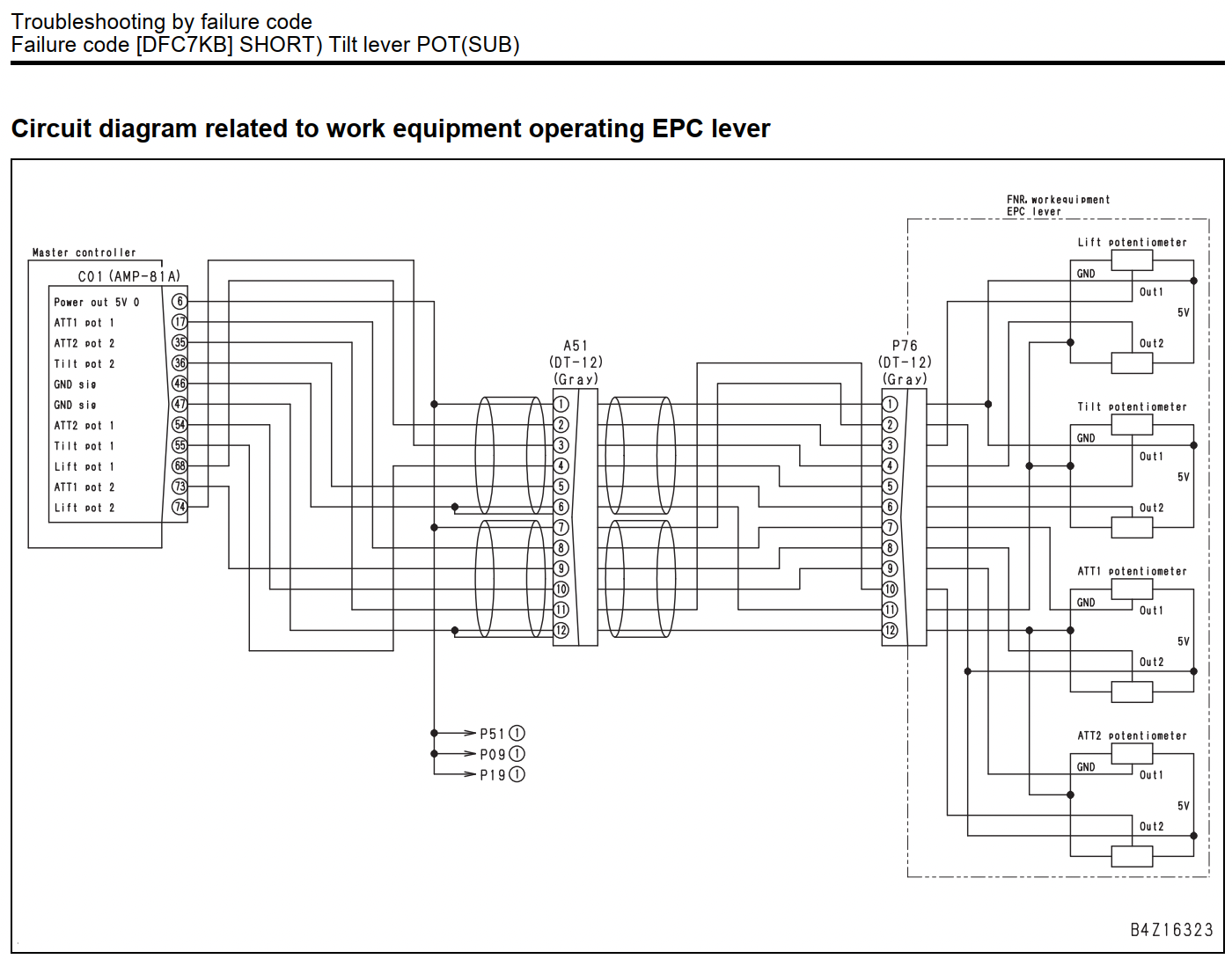

Tài liệu hướng dẫn sửa lỗi L03 DFC7KB của hãng Komatsu



Kết luận

Lỗi L03 DFC7KB – SHORT Tilt Lever POT (SUB) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến cảm biến góc tay điều khiển nghiêng phụ (POT_2) hoặc mạch điều khiển của hệ thống EPC. Theo tài liệu kỹ thuật của Komatsu, quá trình chẩn đoán cần thực hiện tuần tự từ kiểm tra nguồn 5V, đo điện áp tại giắc P76, kiểm tra dây dẫn, xác định tình trạng cảm biến và cuối cùng mới kết luận Master Controller bị hỏng. Việc tuân thủ đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
