Lỗi L03 DFC8KA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

L03 DFC8KA (DISC) ATT1 Lever POT (SUB) là mã lỗi báo hở mạch cảm biến góc cần điều khiển ATT1 (kênh phụ - POT2) trong hệ thống điều khiển của xe nâng điện Komatsu.

Lỗi này được Master Controller ghi nhận khi tín hiệu điện áp từ cảm biến ATT1 Lever POT_2 giảm xuống ≤ 0,3V liên tục trong ít nhất 200 ms, cho thấy tín hiệu từ cảm biến bị mất hoặc đường dây bị hở.

Đây là lỗi thuộc Level L03, ảnh hưởng trực tiếp đến khả năng điều khiển bộ công tác của xe.

Thông tin mã lỗi

Điều kiện phát sinh lỗi L03 DFC8KA

Master Controller sẽ ghi nhận lỗi khi:

• Điện áp đầu ra của ATT1 Lever POT_2 nhỏ hơn hoặc bằng 0,3V
• Thời gian duy trì liên tục 200 ms
• Xe đang ở chế độ hoạt động (không phải chế độ sạc)

Triệu chứng khi xe xuất hiện lỗi L03 DFC8KA

Khi xảy ra lỗi, người vận hành có thể gặp các hiện tượng sau:

• Cần điều khiển ATT1 không hoạt động bình thường.
• Bộ công tác không thực hiện đúng thao tác nâng hạ.
• Xe có thể vô hiệu hóa chức năng điều khiển nhằm bảo vệ hệ thống.
• Mã lỗi L03 DFC8KA hiển thị trên màn hình.

Theo tài liệu kỹ thuật, lỗi này không được phát hiện khi xe đang ở chế độ sạc pin (Charging Mode).

Điều kiện reset lỗi

Sau khi sửa chữa xong:

1. Đưa cần ATT1 về vị trí trung gian (Neutral).
2. Tắt khóa điện (OFF) hoặc chuyển xe sang chế độ sạc.
3. Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự động biến mất.

Nguyên nhân gây lỗi L03 DFC8KA

Theo tài liệu kỹ thuật Komatsu, lỗi có thể xuất phát từ 5 nguyên nhân chính.

1. Hỏng nguồn cấp cảm biến 5V số 1

Đây là nguyên nhân phổ biến nhất.

Kiểm tra điện áp nguồn cấp tại giắc P76:

• Đo giữa chân P76 (2) và P76 (12)

Giá trị tiêu chuẩn:

4,8 ~ 5,2V

Nếu điện áp sai:

• kiểm tra nguồn 5V
• kiểm tra Master Controller
• kiểm tra dây nguồn

2. Hở dây điện hoặc tiếp xúc giắc kém

Nếu nguồn 5V bình thường, tiếp tục kiểm tra dây tín hiệu.

Đo điện trở:

• C01 (6) ↔ P76 (2)
• C01 (46) ↔ P76 (12)
• C01 (73) ↔ P76 (8)

Điện trở tiêu chuẩn:

≤ 1Ω

Nếu điện trở lớn:

• dây bị đứt
• oxy hóa đầu nối
• chân cắm lỏng
• tiếp xúc kém

Cần sửa chữa hoặc thay dây.

3. Chập mass trong dây điện

Tiếp tục đo:

• C01 (73) hoặc P76 (8)
• với P76 (12)

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

• dây tín hiệu bị chạm mass
• dây bị cọ sát vào khung xe
• lớp cách điện bị hỏng

Cần xử lý và bọc lại dây điện.

4. Hỏng cảm biến ATT1 Lever POT (SUB)

Nếu hệ thống dây hoàn toàn bình thường thì nguyên nhân tiếp theo là:

• cảm biến POT2 bị hỏng
• đứt mạch trong cảm biến
• ngắn mạch bên trong cảm biến

Theo tài liệu Komatsu:

Không thay riêng phần tử cảm biến mà phải thay toàn bộ cụm cảm biến cần điều khiển (Sensor Assembly).

Sau khi thay:

• kết nối lại giắc
• bật khóa điện
• xác nhận mã lỗi đã biến mất

5. Hỏng Master Controller

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn nhưng lỗi vẫn tồn tại:

Khả năng cao:

• Master Controller bị lỗi phần cứng.

Theo tài liệu hãng:

Master Controller là linh kiện kín, không thể sửa chữa bên trong.

Giải pháp:

• thay Master Controller
• cài đặt và hiệu chỉnh theo quy trình của Komatsu.

Quy trình kiểm tra L03 DFC8KA theo tài liệu Komatsu

Bước 1

Kiểm tra xem xe có đồng thời xuất hiện lỗi DBN5KX hay không.

Nếu có:

Phải xử lý lỗi DBN5KX trước.

Bước 2

Kiểm tra nguồn 5V

• OFF khóa điện
• tháo giắc pin
• đo điện áp tại P76

Yêu cầu:

4,8 ~ 5,2V

Bước 3

Kiểm tra dây dẫn

Đo điện trở các đường:

• C01 ↔ P76

Giá trị:

≤1Ω

Bước 4

Kiểm tra chạm mass

Đo cách điện:

≥1MΩ

Bước 5

Thay cụm cảm biến ATT1 Lever

Nếu lỗi vẫn còn.

Bước 6

Thay Master Controller

Nếu tất cả đều đạt nhưng xe vẫn báo lỗi.

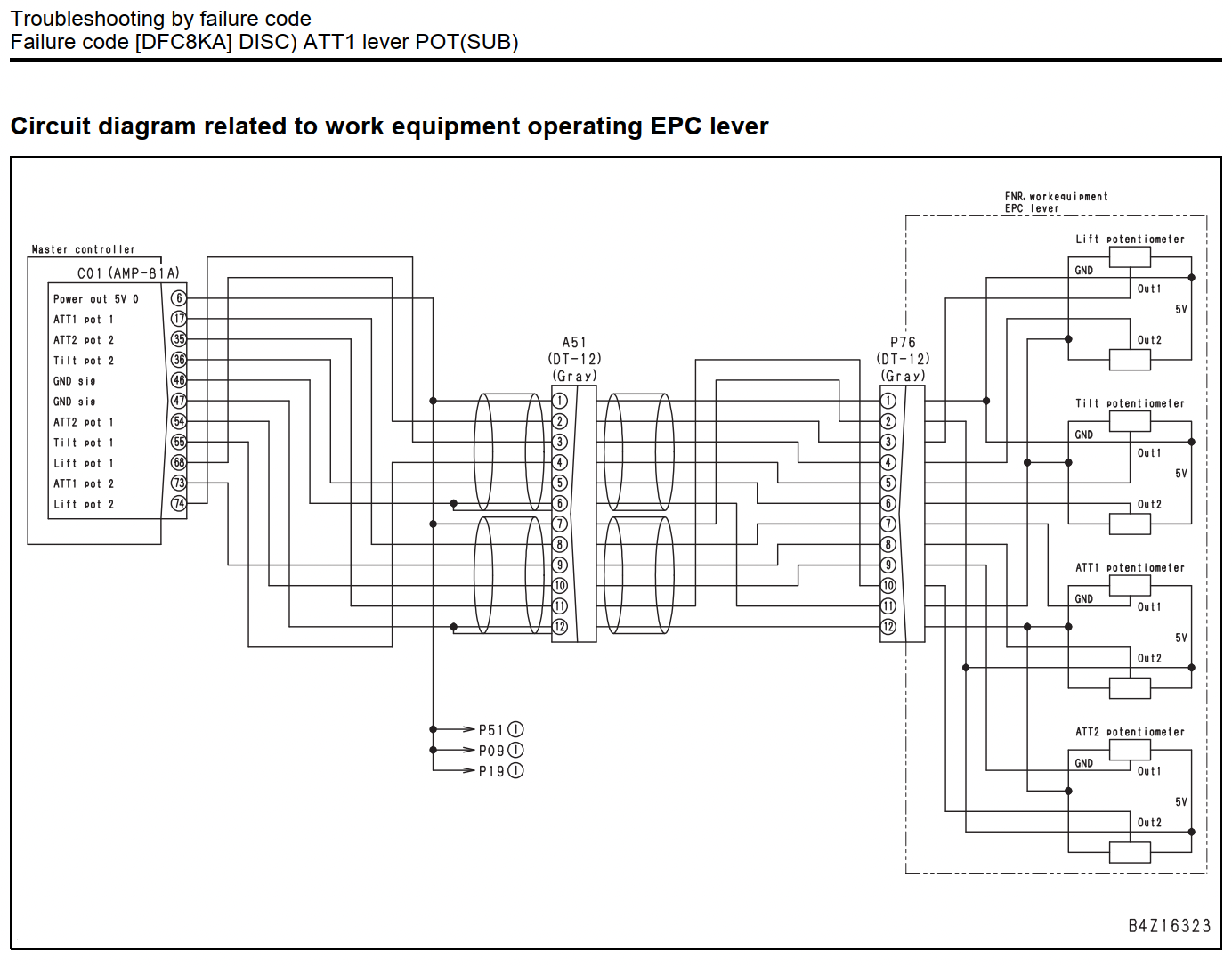

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, tín hiệu ATT1 Lever POT (SUB) đi qua các thành phần:

• Master Controller (C01)
• Giắc trung gian A51
• Giắc P76
• ATT1 Potentiometer
• Hệ thống dây tín hiệu
• Nguồn 5V cảm biến
• Mass tín hiệu

Việc kiểm tra nên thực hiện theo đúng thứ tự từ nguồn cấp → dây điện → cảm biến → bộ điều khiển để tránh thay thế linh kiện không cần thiết.

Lưu ý khi sửa lỗi L03 DFC8KA

• Luôn tắt khóa điện trước khi tháo giắc.
• Ngắt pin trước khi đo điện trở.
• Không đo điện trở khi hệ thống còn cấp nguồn.
• Không thay Master Controller khi chưa kiểm tra nguồn và dây điện.
• Sau khi thay cảm biến cần xác nhận tín hiệu điện áp trên chức năng Monitor của xe trước khi bàn giao.

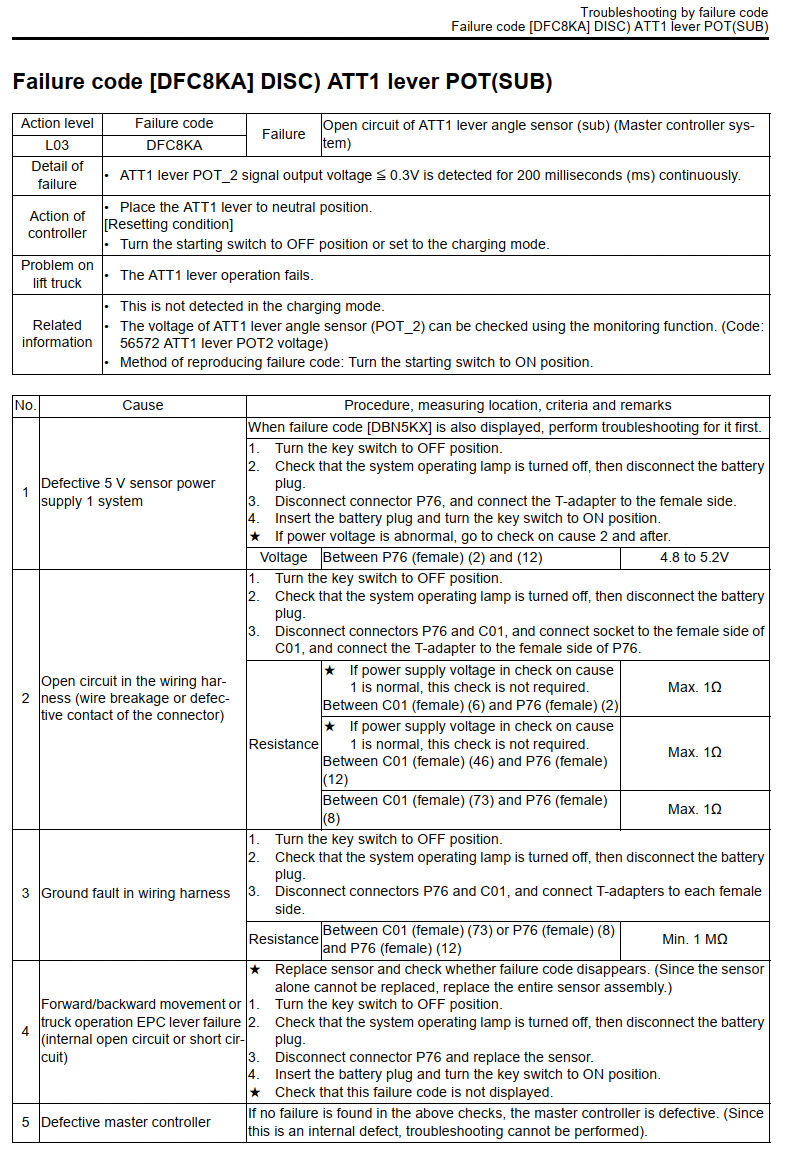

Tài liệu kỹ thuật sửa lỗi L03 DFC8KA của hãng Komatsu

Kết luận

L03 DFC8KA – ATT1 Lever POT (SUB) Open Circuit là lỗi liên quan đến mạch tín hiệu cảm biến góc cần điều khiển ATT1 (POT2) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong phần lớn trường hợp, nguyên nhân đến từ nguồn cấp 5V không ổn định, dây dẫn bị hở hoặc cảm biến ATT1 bị hỏng. Thực hiện kiểm tra theo đúng quy trình của Komatsu sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
