Lỗi L03 DFC8KB là một trong những mã lỗi liên quan đến cảm biến góc tay điều khiển ATT1 (ATT1 Lever Angle Sensor - POT2) trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, hệ thống điều khiển sẽ phát hiện tín hiệu điện áp bất thường của cảm biến phụ (Sub) và ngừng hoạt động của tay điều khiển ATT1 nhằm bảo vệ hệ thống điều khiển trung tâm (Master Controller).

Bài viết dưới đây hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa theo đúng tài liệu kỹ thuật của Komatsu dành cho các dòng:

  • Xe nâng điện Komatsu 2.5 tấn FE25-1
  • Xe nâng điện Komatsu 2.5 tấn FE25H-1
  • Xe nâng điện Komatsu 3 tấn FE30-1

Thông tin mã lỗi L03 DFC8KB

Nội dungChi tiết
Mã lỗiL03 DFC8KB
Tên lỗi đầy đủSHORT) ATT1 Lever POT (SUB)
Mức lỗiL03
Ý nghĩaNgắn mạch cảm biến góc tay điều khiển ATT1 (POT2 - Sub)
Hệ thống liên quanMaster Controller

Điều kiện phát sinh lỗi L03 DFC8KB

Master Controller sẽ ghi nhận lỗi khi:

Điện áp tín hiệu ATT1 Lever POT2 ≥ 4.7V liên tục trong ít nhất 200 ms.

Điều này cho thấy:

  • tín hiệu cảm biến đang bị chập lên nguồn 5V
  • dây tín hiệu bị chập
  • cảm biến POT2 hỏng
  • hoặc bộ điều khiển Master Controller gặp lỗi.

Hiện tượng khi xe báo lỗi L03 DFC8KB

Khi lỗi xuất hiện, người vận hành thường gặp các hiện tượng sau:

  • Tay điều khiển ATT1 không hoạt động.
  • Một số chức năng thủy lực bị vô hiệu.
  • Xe không thực hiện được thao tác nâng hạ hoặc nghiêng theo lệnh ATT1.
  • Mã lỗi L03 DFC8KB hiển thị trên màn hình.

Điều kiện xóa lỗi

Sau khi sửa chữa:

  • đưa tay điều khiển ATT1 về vị trí Neutral
  • tắt khóa điện
  • hoặc chuyển xe sang chế độ sạc.

Sau khi khởi động lại, nếu nguyên nhân đã được khắc phục thì lỗi sẽ tự mất.

Một số lưu ý từ tài liệu Komatsu

Theo tài liệu kỹ thuật:

  • Lỗi không được phát hiện khi xe đang ở chế độ sạc.
  • Có thể kiểm tra điện áp ATT1 Lever POT2 bằng chế độ Monitoring.
  • Mã giám sát:

56572 – ATT1 Lever POT2 Voltage

Nguyên nhân gây lỗi L03 DFC8KB

Theo tài liệu Komatsu, có 4 nguyên nhân chính.

1. Hỏng nguồn cấp cảm biến 5V (Sensor Power Supply)

Đây là nguyên nhân đầu tiên cần kiểm tra.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn hệ thống đã tắt hoàn toàn.

Bước 3

Rút giắc pin.

Bước 4

Tháo giắc P76.

Bước 5

Lắp T-Adapter vào phía giắc cái (Female).

Bước 6

Cắm lại pin.

Bước 7

Bật khóa điện.

Giá trị tiêu chuẩn

Đo điện áp giữa:

  • P76 (Female) chân (2)
  • P76 (Female) chân (12)

Giá trị tiêu chuẩn:

4.8V đến 5.2V

Đánh giá

Nếu điện áp ngoài khoảng tiêu chuẩn:

→ kiểm tra nguồn cấp 5V trước khi thực hiện các bước tiếp theo.

2. Chập dây điện trong hệ thống dây dẫn (Harness Short Circuit)

Nếu nguồn 5V bình thường, tiến hành kiểm tra dây dẫn.

Các bước

  • Tắt khóa điện.
  • Rút pin.
  • Tháo giắc P76.
  • Gắn T-Adapter.
  • Bật khóa điện.

Đo điện áp giữa:

  • P76 chân (8)
  • P76 chân (12)

Tiêu chuẩn

Điện áp tối đa 4.7V

Nếu lớn hơn:

  • dây tín hiệu bị chập nguồn
  • kiểm tra toàn bộ bó dây từ Master Controller đến cần điều khiển ATT1
  • sửa chữa hoặc thay dây.

3. Hỏng cảm biến ATT1 hoặc cụm tay điều khiển EPC

Nếu dây dẫn bình thường:

Tiến hành:

  • tắt khóa điện
  • rút pin
  • tháo giắc P76
  • bật khóa điện trở lại.

Theo tài liệu Komatsu:

Nếu mã lỗi chuyển từ:

DFC8KB

sang

DFC8KA

=> kết luận:

Cảm biến góc ATT1 (ATT1 Lever Angle Sensor) đã hỏng.

Khi đó cần:

  • thay cảm biến
  • hoặc thay toàn bộ cụm tay điều khiển EPC nếu cảm biến tích hợp.

4. Hỏng Master Controller

Nếu:

  • nguồn 5V tốt
  • dây dẫn tốt
  • cảm biến tốt

nhưng mã L03 DFC8KB vẫn còn,

thì theo tài liệu Komatsu:

Master Controller bị lỗi bên trong.

Đây là lỗi nội bộ nên không thể sửa chữa, cần thay thế bộ điều khiển mới.

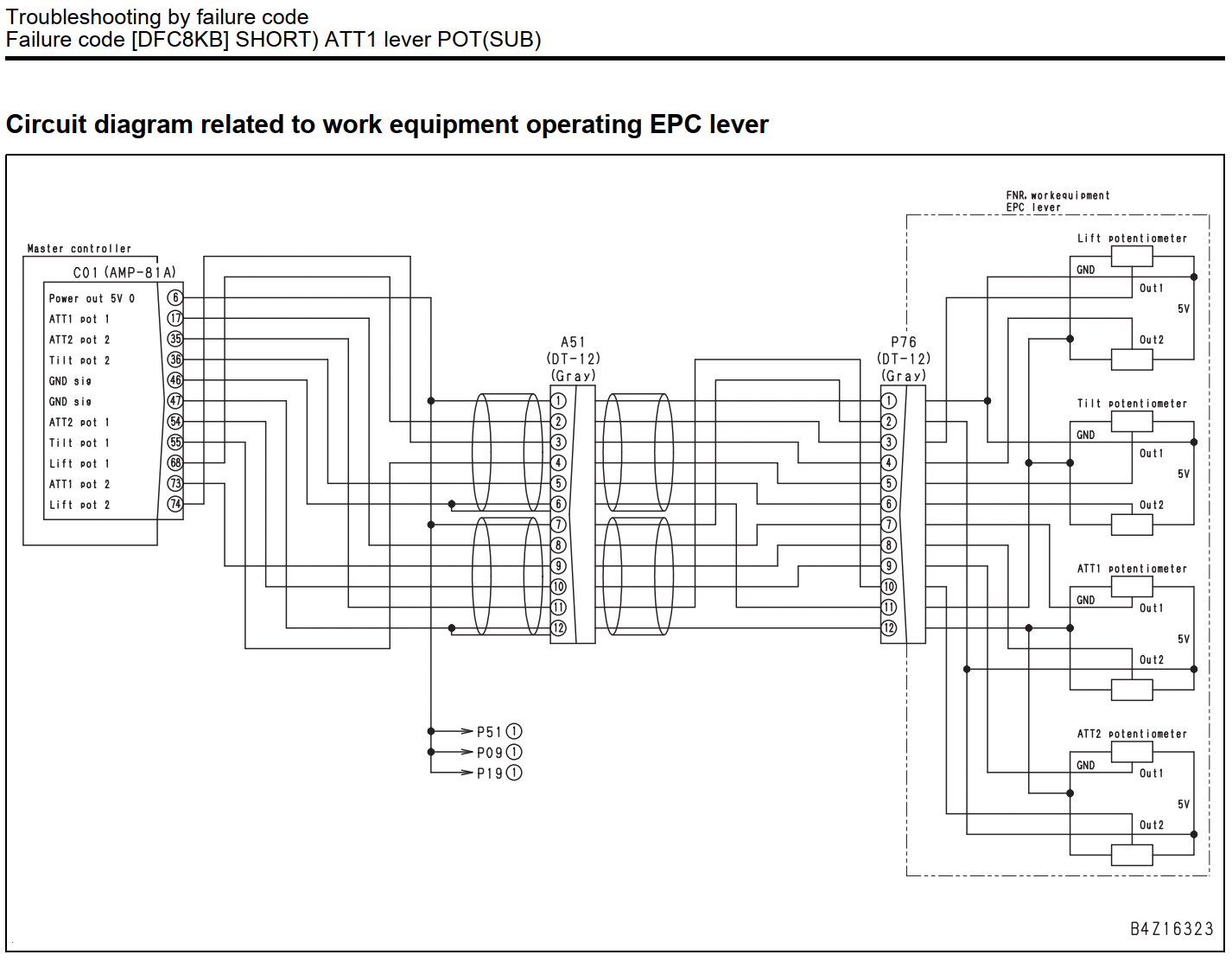

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, tín hiệu ATT1 được kết nối như sau:

Master Controller

↓

Giắc A51

↓

Giắc P76

↓

Cụm cần điều khiển EPC

↓

ATT1 Potentiometer

Trong đó:

  • nguồn 5V
  • Mass (GND)
  • ATT1 POT1
  • ATT1 POT2

được truyền trực tiếp từ Master Controller đến cảm biến.

Khi xảy ra hiện tượng chập nguồn hoặc chập dây, Master Controller sẽ phát hiện điện áp POT2 vượt ngưỡng và sinh ra mã lỗi L03 DFC8KB.

Quy trình sửa lỗi L03 DFC8KB chuẩn Komatsu

Thực hiện lần lượt theo đúng thứ tự sau:

  1. Kiểm tra xem xe có đồng thời báo lỗi DBN5KX hay không. Nếu có, xử lý lỗi này trước.
  2. Kiểm tra nguồn cấp cảm biến 5V tại giắc P76.
  3. Đo điện áp tín hiệu POT2.
  4. Kiểm tra bó dây từ Master Controller đến tay điều khiển.
  5. Kiểm tra cảm biến ATT1.
  6. Thay cảm biến nếu phát hiện hỏng.
  7. Nếu mọi kiểm tra đều đạt nhưng lỗi vẫn tồn tại, thay Master Controller.

Những lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Ngắt pin trước khi đo điện trở hoặc kiểm tra dây dẫn.
  • Không chập trực tiếp nguồn 5V khi đo.
  • Sử dụng đồng hồ VOM có độ chính xác cao.
  • Sau khi thay thế linh kiện, xóa lỗi và kiểm tra lại toàn bộ chức năng nâng hạ trước khi đưa xe vào vận hành.

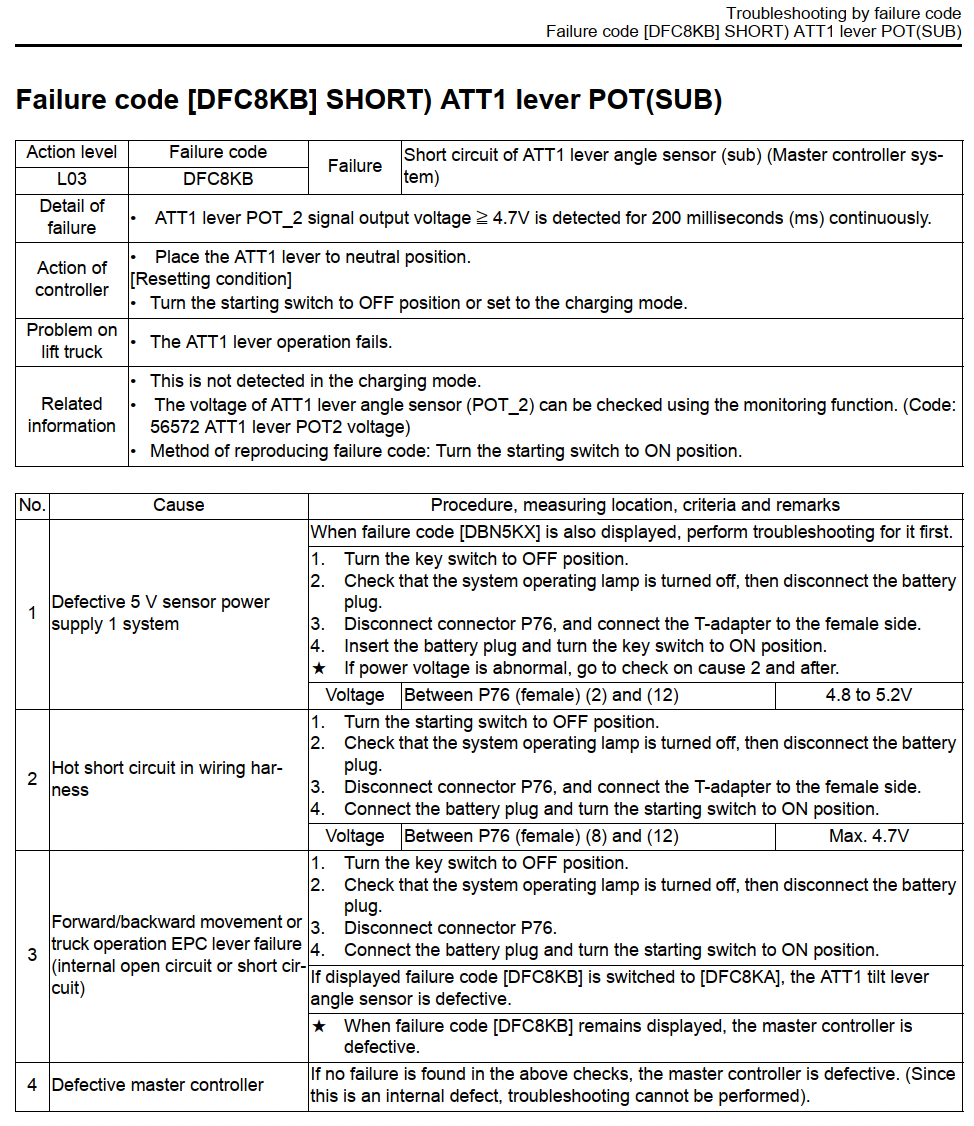

Tài liệu kỹ thuật hãng Komatsu về sửa lỗi L03 DFC8KB



Kết luận

L03 DFC8KB – SHORT) ATT1 Lever POT (SUB) là lỗi liên quan đến cảm biến góc tay điều khiển ATT1 (POT2)trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Phần lớn nguyên nhân đến từ nguồn cấp 5V, dây dẫn tín hiệu hoặc cảm biến ATT1 bị hỏng. Trong trường hợp toàn bộ hệ thống ngoại vi hoạt động bình thường nhưng lỗi vẫn xuất hiện, cần thay thế Master Controller theo đúng khuyến cáo của Komatsu.

Việc thực hiện đúng quy trình kiểm tra sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết, đảm bảo xe nâng vận hành ổn định và an toàn.
