Hướng dẫn sửa lỗi L03 DFC9KA (DISC) ATT2 Lever POT (SUB) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L03 DFC9KA (DISC) ATT2 Lever POT (SUB) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DFC9KA là gì?

L03 DFC9KA (DISC) ATT2 Lever POT (SUB) là lỗi hở mạch (Open Circuit) của cảm biến biến trở (Potentiometer) ATT2 phụ - ATT2 Lever POT (SUB) thuộc hệ thống điều khiển cần thao tác thủy lực (EPC Lever) trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Bộ điều khiển trung tâm (Master Controller) sẽ ghi nhận lỗi khi điện áp tín hiệu của ATT2 Lever POT_2 giảm xuống ≤ 0,3V liên tục trong 200 ms, cho thấy tín hiệu từ cảm biến bị mất do hở mạch hoặc cảm biến hỏng.

Hiện tượng khi xe báo lỗi L03 DFC9KA

Khi xuất hiện mã lỗi này, xe thường có các biểu hiện sau:

  • Màn hình hiển thị L03 DFC9KA.
  • Chức năng điều khiển ATT2 không hoạt động.
  • Một số chức năng thủy lực của bộ công tác phụ bị vô hiệu hóa.
  • Xe vẫn có thể khởi động nhưng thao tác ATT2 không thực hiện được.

Điều kiện xuất hiện lỗi

Theo tài liệu kỹ thuật Komatsu:

  • Điện áp tín hiệu ATT2 Lever POT_2 ≤ 0,3V.
  • Điều kiện này kéo dài liên tục 200 mili giây.
  • Bộ điều khiển Master Controller xác định hở mạch cảm biến ATT2 Lever POT (SUB).

Điều kiện xóa lỗi

Sau khi sửa chữa:

  • Đưa tay điều khiển ATT2 về vị trí trung gian (Neutral).
  • Tắt khóa điện (OFF) hoặc chuyển xe sang chế độ sạc.
  • Khởi động lại xe để kiểm tra.

Nguyên nhân gây lỗi L03 DFC9KA

Theo tài liệu Komatsu, cần kiểm tra theo đúng thứ tự dưới đây.

1. Nguồn cấp 5V cho cảm biến bị lỗi

Đây là nguyên nhân cần kiểm tra đầu tiên.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn SYSTEM OPERATING đã tắt hoàn toàn.

Bước 3

Rút giắc pin.

Bước 4

Ngắt giắc P76.

Bước 5

Lắp đầu chuyển (T-adapter) vào phía giắc cái của P76.

Bước 6

Cắm lại pin.

Bước 7

Bật khóa ON.

Giá trị tiêu chuẩn

Đo điện áp:

  • P76 chân (2) ↔ chân (12)

Giá trị chuẩn:

4.8 ~ 5.2 V

Nếu nguồn 5V không đạt:

  • Kiểm tra nguồn Sensor Power.
  • Nếu đồng thời xuất hiện lỗi DBN5KX, phải sửa lỗi DBN5KX trước.

2. Hở dây điện hoặc tiếp xúc kém

Nếu nguồn 5V bình thường, tiếp tục kiểm tra dây dẫn.

Kiểm tra điện trở

Sau khi:

  • Tắt khóa điện
  • Ngắt pin
  • Rút giắc P76 và C01

Đo điện trở:

C01 (6) ↔ P76 (2)

Tiêu chuẩn:

≤ 1 Ω

C01 (46) ↔ P76 (12)

Tiêu chuẩn:

≤ 1 Ω

C01 (35) ↔ P76 (10)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở vượt quá giới hạn:

  • Đứt dây
  • Oxy hóa chân giắc
  • Tiếp xúc kém
  • Gãy dây trong bó dây điện

Cần sửa chữa hoặc thay thế.

3. Chạm mass dây tín hiệu

Nếu dây không đứt, cần kiểm tra hiện tượng chạm mass.

Thực hiện

Ngắt:

  • Giắc P76
  • Giắc C01

Đo điện trở:

Giữa:

  • C01 (35)
  • P76 (10)
  • P76 (12)

với mass.

Tiêu chuẩn

≥ 1 MΩ

Nếu nhỏ hơn:

  • Dây bị chạm sườn xe.
  • Dây bị hỏng lớp cách điện.
  • Cần sửa lại toàn bộ đoạn dây bị lỗi.

4. Hỏng cảm biến ATT2 Lever POT (SUB)

Nếu toàn bộ dây dẫn đều đạt tiêu chuẩn thì nguyên nhân còn lại là:

  • Cảm biến ATT2 Lever POT (SUB) hỏng.
  • Hở mạch bên trong cảm biến.
  • Chập mạch nội bộ.

Theo tài liệu Komatsu:

Không thay riêng biến trở, phải thay toàn bộ cụm cảm biến (Sensor Assembly).

Sau khi thay:

  • Lắp lại giắc P76.
  • Bật khóa điện.
  • Kiểm tra mã lỗi đã biến mất chưa.

5. Hỏng Master Controller

Nếu:

  • Nguồn 5V đúng
  • Dây điện đạt chuẩn
  • Cảm biến mới vẫn báo lỗi

Thì khả năng cao:

Master Controller bị lỗi phần cứng bên trong.

Theo tài liệu Komatsu, đây là lỗi nội bộ nên không thể sửa chữa bằng phương pháp đo kiểm thông thường và cần thay thế hoặc kiểm tra chuyên sâu bộ điều khiển.

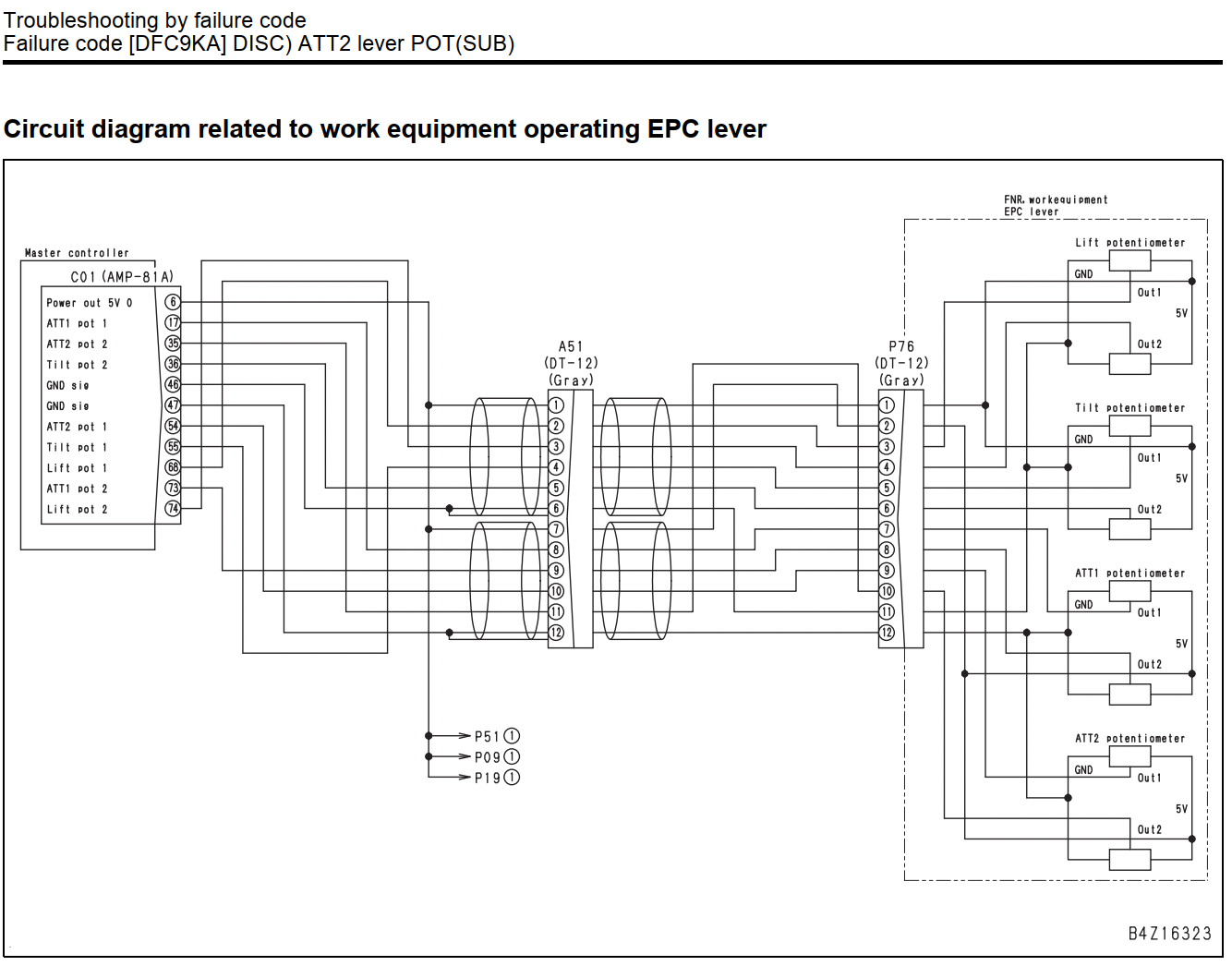

Sơ đồ mạch liên quan

Mạch ATT2 Lever POT (SUB) gồm các thành phần:

  • Master Controller (C01)
  • Giắc trung gian A51
  • Giắc P76
  • Cảm biến ATT2 Potentiometer
  • Nguồn 5V
  • Mass tín hiệu
  • Hai đường tín hiệu Out1 và Out2

Việc đối chiếu sơ đồ điện sẽ giúp xác định nhanh vị trí dây bị đứt hoặc tiếp xúc kém trước khi thay cảm biến.

Lưu ý khi sửa chữa

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Rút pin nguồn trước khi đo điện trở.
  • Không đo Ohm khi hệ thống còn cấp điện.
  • Vệ sinh sạch các chân giắc P76 và C01 trước khi kết luận cảm biến hỏng.
  • Sau khi thay cảm biến, đưa tay điều khiển ATT2 về vị trí Neutral rồi khởi động lại xe để xác nhận lỗi đã được xóa.

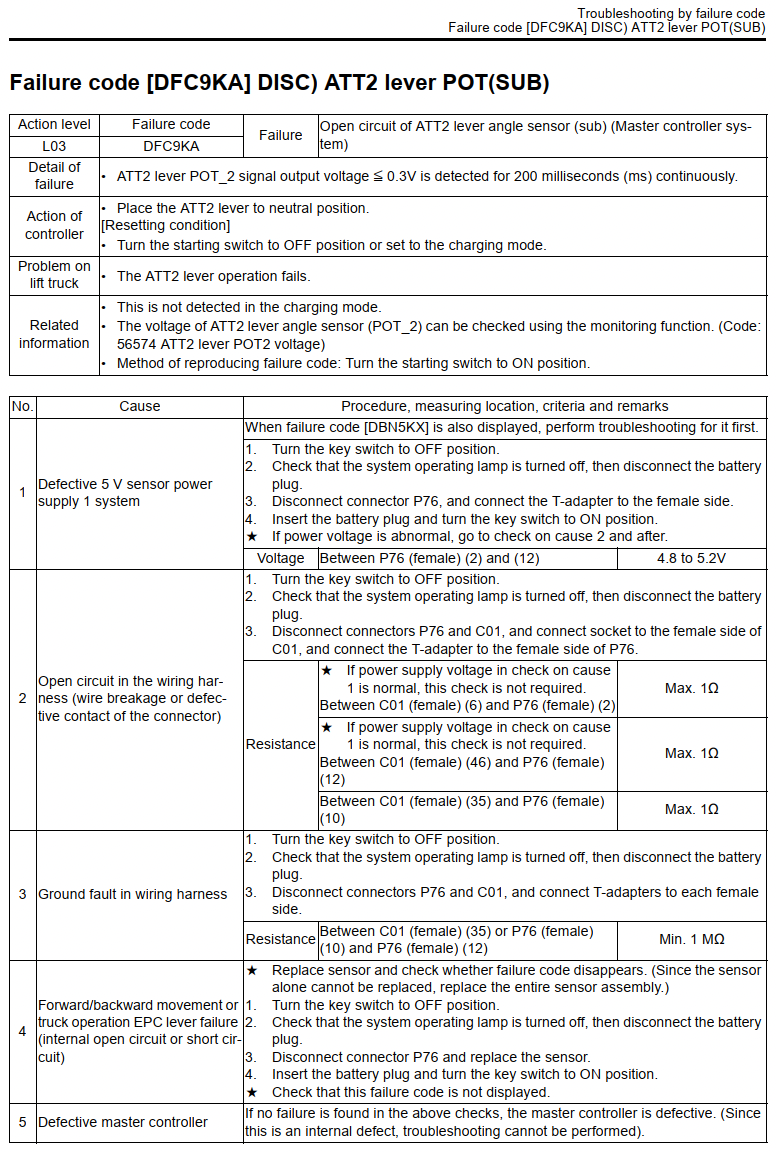

Tài liệu kỹ thuật hãng Komatsu cách sửa lỗi L03 DFC9KA



Kết luận

L03 DFC9KA (DISC) ATT2 Lever POT (SUB) là lỗi liên quan đến hở mạch cảm biến biến trở tay điều khiển ATT2 phụ trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong đa số trường hợp, nguyên nhân xuất phát từ nguồn cấp 5V, dây điện, giắc kết nối hoặc cảm biến ATT2 bị hỏng. Việc kiểm tra đúng trình tự theo tài liệu kỹ thuật của Komatsu sẽ giúp xác định chính xác nguyên nhân, hạn chế thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
