Hướng dẫn sửa lỗi L03 DFC9KB xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Mã lỗi L03 DFC9KB xuất hiện trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 khi hệ thống phát hiện chập mạch (Short Circuit) của cảm biến góc tay trang ATT2 phụ (ATT2 Lever POT SUB).

Đây là lỗi thuộc hệ thống điều khiển thủy lực EPC (Electronic Proportional Control). Khi lỗi xảy ra, chức năng điều khiển ATT2 sẽ không hoạt động chính xác, ảnh hưởng trực tiếp đến các bộ công tác gắn thêm như kẹp giấy, kẹp cuộn, bộ dịch càng hoặc các attachment thủy lực khác.

Thông tin mã lỗi L03 DFC9KB

Điều kiện phát sinh lỗi

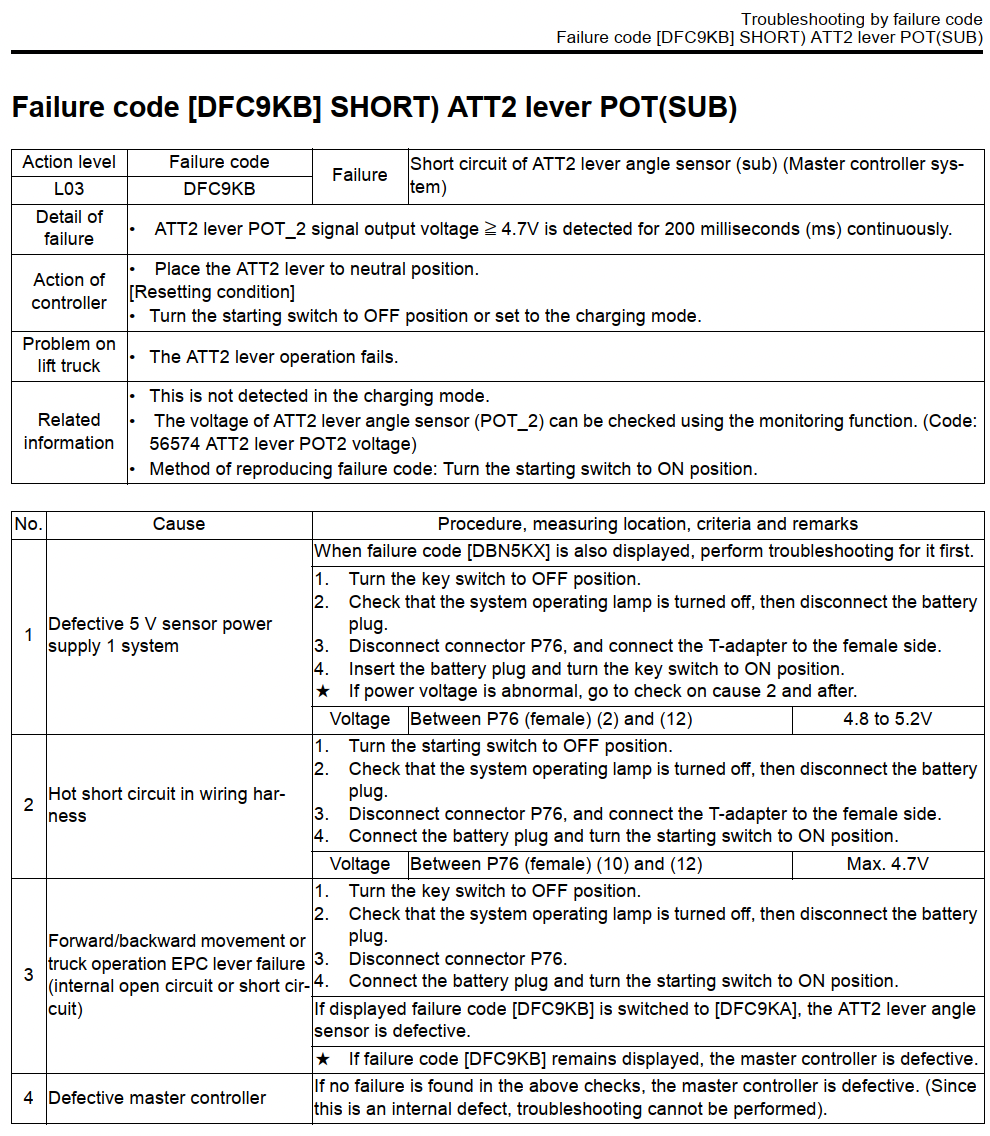

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển sẽ ghi nhận lỗi khi:

• Điện áp tín hiệu ATT2 Lever POT_2 lớn hơn hoặc bằng 4.7V
• Điều kiện này duy trì liên tục trong 200 ms

Điều này cho thấy tín hiệu từ cảm biến đang bị kéo lên mức điện áp cao bất thường do chập mạch.

Triệu chứng khi xe báo lỗi L03 DFC9KB

Khi lỗi xuất hiện, người vận hành thường gặp các hiện tượng:

• ATT2 không hoạt động.
• Attachment điều khiển bằng ATT2 không phản hồi.
• Xe vẫn có thể di chuyển nhưng chức năng ATT2 bị vô hiệu.
• Mã lỗi L03 DFC9KB hiển thị trên màn hình.

Bộ điều khiển phản ứng như thế nào?

Ngay khi phát hiện lỗi, ECU sẽ:

• Ngừng điều khiển ATT2.
• Đưa cần ATT2 về trạng thái an toàn.

Để xóa lỗi tạm thời:

• Đưa cần ATT2 về vị trí trung gian (Neutral).
• Tắt khóa điện (OFF) hoặc chuyển sang chế độ sạc rồi khởi động lại.

Nếu nguyên nhân chưa được khắc phục, lỗi sẽ xuất hiện trở lại.

Cách kiểm tra lỗi L03 DFC9KB

Bước 1. Kiểm tra nguồn 5V cảm biến

Nếu đồng thời xuất hiện lỗi DBN5KX, cần sửa lỗi này trước vì đây là lỗi nguồn cảm biến 5V.

Thực hiện:

• Tắt khóa điện.
• Ngắt nguồn pin.
• Rút giắc P76.
• Lắp T-adapter vào phía giắc cái.
• Cấp nguồn trở lại.
• Bật khóa ON.
• Đo điện áp giữa chân P76 (2) và P76 (12).

Giá trị tiêu chuẩn:

4.8 ~ 5.2V

Nếu điện áp không nằm trong khoảng này:

• Kiểm tra nguồn 5V từ Master Controller.
• Kiểm tra dây nguồn.
• Kiểm tra mass.

Bước 2. Kiểm tra chập dây tín hiệu

Nếu nguồn 5V bình thường:

• Tắt khóa điện.
• Rút giắc P76.
• Cấp nguồn lại.
• Đo điện áp giữa chân:

P76 (10) và P76 (12)

Giá trị cho phép:

≤ 4.7V

Nếu lớn hơn:

• Dây tín hiệu bị chập.
• Dây bị cọ sát vào nguồn 5V.
• Dây bị ép hoặc hỏng lớp cách điện.

Cần kiểm tra toàn bộ bó dây từ:

• Master Controller
• Giắc A51
• Giắc P76
• Cụm EPC Lever

Bước 3. Kiểm tra cụm ATT2 Lever (SUB)

Nếu dây dẫn bình thường:

• Tắt khóa điện.
• Ngắt giắc P76.
• Bật khóa điện.

Quan sát mã lỗi.

Trường hợp 1

Nếu lỗi chuyển từ:

DFC9KB → DFC9KA

=> Cảm biến ATT2 Lever POT (SUB) đã hỏng.

Giải pháp:

• Thay cảm biến.
• Hoặc thay cụm cần điều khiển EPC.

Trường hợp 2

Nếu vẫn hiển thị:

DFC9KB

=> Master Controller bị lỗi.

Theo tài liệu Komatsu:

Master Controller bị lỗi nội bộ và không thể sửa chữa bằng quy trình kiểm tra thông thường.

Giải pháp:

• Thay Master Controller.
• Thực hiện cài đặt và hiệu chỉnh theo hướng dẫn của Komatsu sau khi thay.

Các nguyên nhân thường gặp

Theo tài liệu sửa chữa Komatsu, lỗi L03 DFC9KB thường xuất phát từ các nguyên nhân sau:

1. Hỏng nguồn cấp 5V Sensor Power Supply 1.
2. Chập dây trong bó dây điện.
3. Hỏng cảm biến góc ATT2 Lever POT (SUB).
4. Hỏng Master Controller.

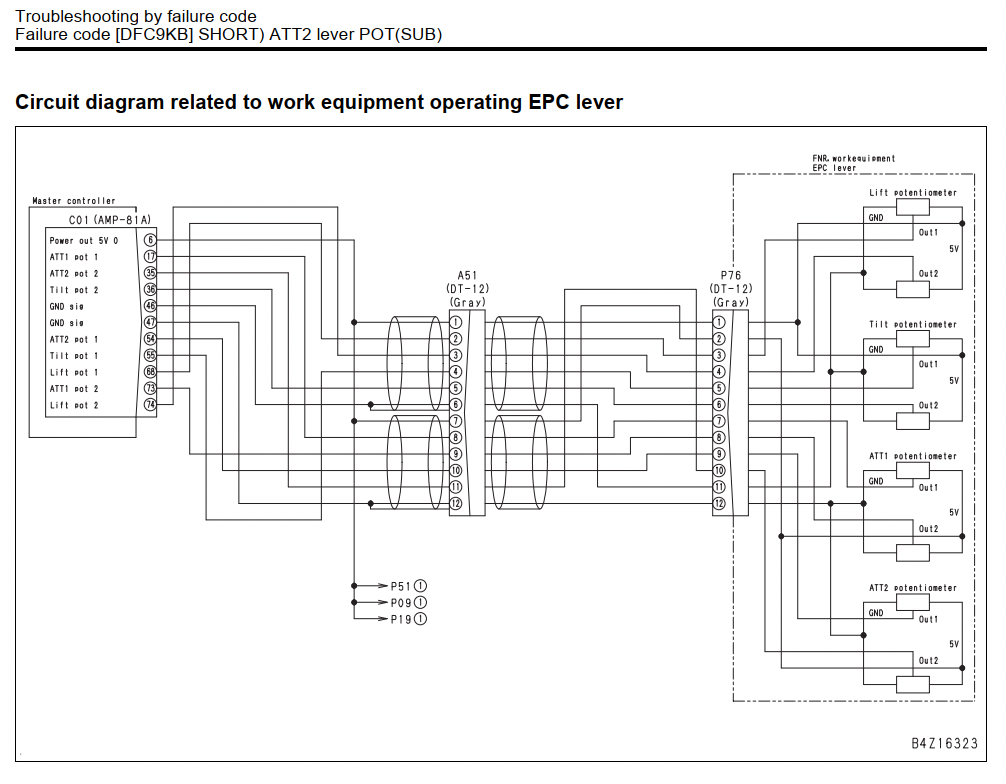

Sơ đồ mạch liên quan

Hệ thống ATT2 Lever POT (SUB) bao gồm:

• Master Controller
• Giắc A51
• Giắc P76
• ATT2 Lever POT (SUB)
• Nguồn 5V
• Mass cảm biến
• Đường tín hiệu POT_1 và POT_2

Việc đo điện áp nên thực hiện trực tiếp tại giắc P76 theo đúng sơ đồ mạch của Komatsu để xác định nhanh vị trí hư hỏng.

Lưu ý khi sửa chữa

• Luôn ngắt nguồn pin trước khi tháo giắc.
• Không đo thông mạch khi hệ thống còn cấp điện.
• Kiểm tra kỹ hiện tượng oxy hóa chân giắc.
• Không thay Master Controller khi chưa kiểm tra đầy đủ nguồn, dây dẫn và cảm biến.
• Sau khi sửa chữa, cần xóa mã lỗi và chạy thử toàn bộ chức năng ATT2.

Tài liệu kỹ thuật Komatsu về lỗi L03 DFC9KB

Kết luận

Lỗi L03 DFC9KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi SHORT ATT2 Lever POT (SUB), xuất hiện khi bộ điều khiển phát hiện điện áp tín hiệu cảm biến ATT2 (SUB) tăng lên từ 4.7V trở lên trong ít nhất 200 ms. Theo quy trình kỹ thuật của Komatsu, cần kiểm tra theo thứ tự: nguồn 5V cảm biến → dây dẫn → cảm biến ATT2 Lever POT (SUB) → Master Controller. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
