Hướng Dẫn Sửa Lỗi L01 DHPCKA Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L01 DHPCKA là một trong những mã lỗi liên quan đến cảm biến áp suất nâng thủy lực (Lift Pressure Sensor)trên các dòng xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn).

Theo tài liệu kỹ thuật chính hãng Komatsu, lỗi này xuất hiện khi bộ điều khiển chính (Master Controller) phát hiện tín hiệu điện áp của cảm biến áp suất nâng quá thấp trong một khoảng thời gian liên tục, khiến hệ thống không thể xác định chính xác áp suất nâng của xe.

Trong bài viết này, chúng tôi sẽ hướng dẫn đầy đủ nguyên nhân, cách kiểm tra và quy trình sửa chữa lỗi L01 DHPCKAtheo đúng tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L01 DHPCKA

Điều kiện phát sinh lỗi L01 DHPCKA

Master Controller sẽ ghi nhận lỗi khi:

• Điện áp tín hiệu từ Lift Pressure Sensor ≤ 0,3 V
• Trạng thái này kéo dài liên tục từ 200 mili giây trở lên

Điều này cho thấy ECU nhận thấy tín hiệu cảm biến gần như bằng 0V hoặc bị mất hoàn toàn.

Hiện tượng khi xe báo lỗi L01 DHPCKA

Khi lỗi xuất hiện, xe có các biểu hiện sau:

• Đèn cảnh báo hiển thị mã L01 DHPCKA
• Bộ điều khiển chỉ ghi nhận thông báo lỗi
• ECU mặc định áp suất nâng bằng 0 MPa
• Chức năng Load Checker (kiểm tra tải) không hoạt động
• Một số chức năng giám sát tải trọng bị vô hiệu hóa

Lưu ý:

• Lỗi không được phát hiện khi xe đang ở chế độ sạc.
• Nếu chức năng Load Checker bị Disable thì lỗi cũng không được giám sát.

Điều kiện tự xóa lỗi

Mã lỗi sẽ tự biến mất khi:

• Tín hiệu cảm biến trở lại bình thường liên tục trong 1 giây
• Hoặc xe được chuyển sang chế độ sạc.

Nguyên nhân gây lỗi L01 DHPCKA

Theo tài liệu kỹ thuật Komatsu, có 4 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến

Đây là nguyên nhân được kiểm tra đầu tiên.

Có thể do:

• nguồn 5V từ Master Controller mất
• điện áp thấp
• chập nguồn
• lỗi mạch cấp nguồn

Kiểm tra

Ngắt giắc M61, sử dụng đầu chuyển T-Adapter.

Đo điện áp:

• giữa chân M61 số 1
• và chân M61 số 3

Giá trị tiêu chuẩn:

4.8 ~ 5.2V

Nếu điện áp ngoài khoảng này:

→ Kiểm tra tiếp dây nguồn hoặc Master Controller.

2. Hỏng cảm biến áp suất nâng (Lift Pressure Sensor)

Nếu nguồn 5V bình thường nhưng xe vẫn báo lỗi thì khả năng cao cảm biến bị:

• hở mạch bên trong
• chập mạch
• hỏng IC cảm biến
• mất tín hiệu đầu ra

Kiểm tra

Đo điện áp tín hiệu:

Giữa:

• chân M61 số 2
• chân M61 số 3

Giá trị bình thường:

0.4 ~ 4.6V

Nếu điện áp nằm ngoài giới hạn trên:

→ Thay cảm biến áp suất nâng.

Sau khi thay cảm biến:

• bật khóa điện
• kiểm tra xem lỗi đã biến mất hay chưa.

3. Đứt dây điện hoặc tiếp xúc kém

Đây là nguyên nhân rất thường gặp trên xe hoạt động lâu năm.

Các vị trí cần kiểm tra:

• dây từ cảm biến về Master Controller
• chân giắc M61
• chân giắc C01
• oxy hóa đầu nối
• dây bị cọ sát vào khung xe

Kiểm tra điện trở dây

Đo thông mạch giữa:

• C01 chân 6 ↔ M61 chân 1
• C01 chân 48 ↔ M61 chân 2
• C01 chân 70 ↔ M61 chân 3

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu lớn hơn:

• dây bị đứt
• tiếp xúc kém
• cần sửa hoặc thay dây.

4. Hỏng Master Controller

Nếu:

• nguồn 5V đạt
• cảm biến tốt
• dây điện đạt tiêu chuẩn

nhưng lỗi vẫn còn,

thì nguyên nhân cuối cùng là:

Master Controller bị hỏng mạch xử lý tín hiệu cảm biến áp suất nâng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể sửa chữa bằng quy trình kiểm tra thông thường.

Giải pháp:

• thay Master Controller
• cài đặt lại theo đúng thông số của xe.

Quy trình sửa lỗi L01 DHPCKA

Để xử lý nhanh và chính xác, nên thực hiện theo trình tự sau:

Bước 1

Kiểm tra xem xe có đồng thời xuất hiện mã DBN5KX hay không.

Nếu có:

→ sửa mã DBN5KX trước.

Bước 2

Kiểm tra nguồn 5V cấp cho cảm biến.

Nếu sai:

→ sửa nguồn cấp.

Bước 3

Kiểm tra điện áp tín hiệu cảm biến.

Nếu bất thường:

→ thay Lift Pressure Sensor.

Bước 4

Kiểm tra toàn bộ dây dẫn.

Đặc biệt:

• giắc M61
• giắc C01
• dây nguồn
• dây tín hiệu
• dây mass

Bước 5

Nếu mọi thông số đều đạt:

→ thay Master Controller.

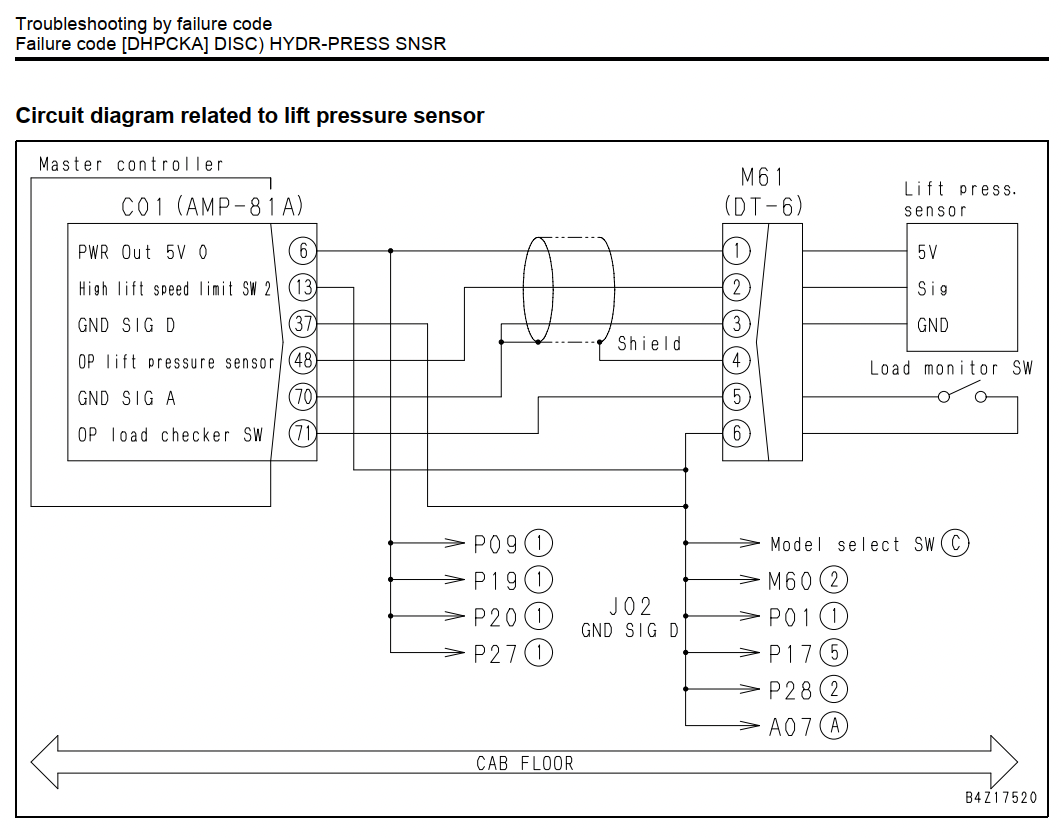

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Cảm biến áp suất nâng kết nối với Master Controller thông qua:

• Giắc M61 (DT-6)
• Giắc C01 (AMP-81A)

Các tín hiệu bao gồm:

• Nguồn 5V
• Tín hiệu Sensor
• GND
• Load Monitor Switch

Việc đo kiểm nên thực hiện trực tiếp tại các chân M61 và C01 để xác định chính xác vị trí hỏng.

Lưu ý khi sửa lỗi L01 DHPCKA

• Luôn tắt khóa điện trước khi tháo giắc.
• Ngắt pin trước khi đo điện trở dây.
• Không đo điện trở khi hệ thống đang cấp nguồn.
• Chỉ sử dụng đồng hồ đo có độ chính xác cao.
• Sau khi sửa chữa cần xóa lỗi và chạy thử xe để xác nhận lỗi không tái phát.

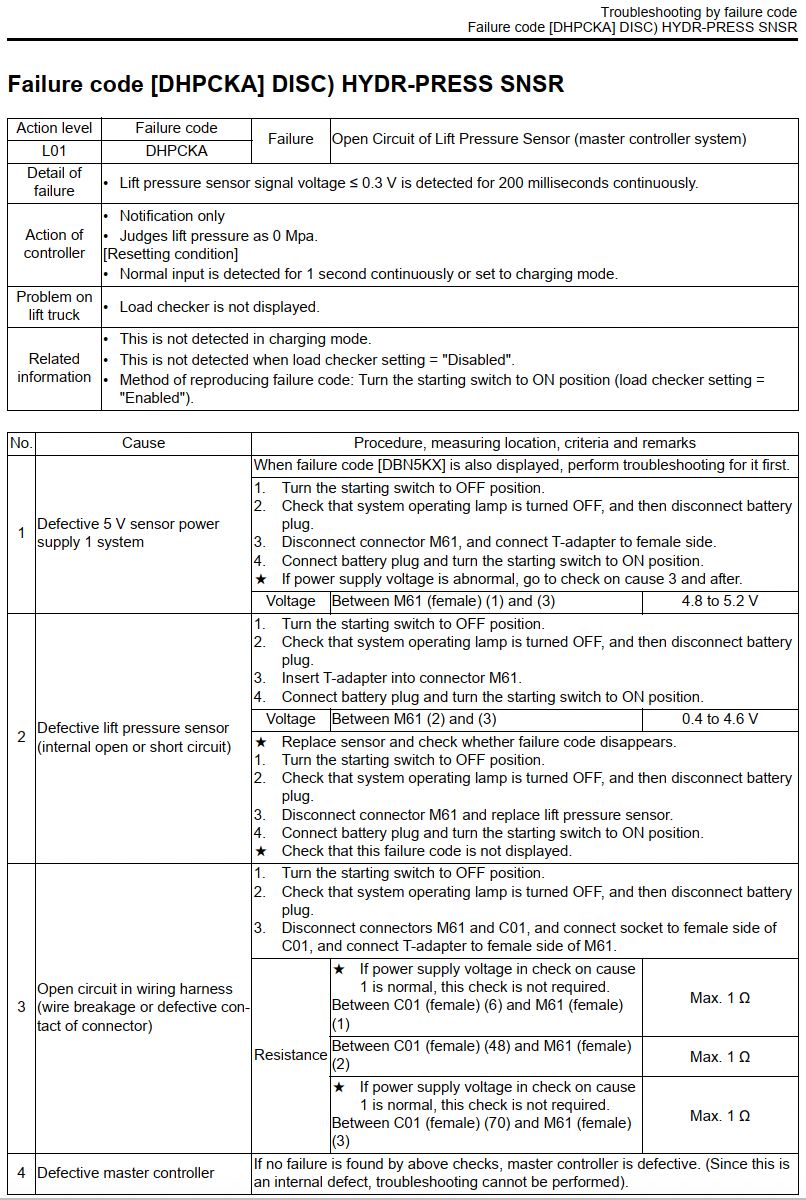

Tài liệu hướng dẫn sửa lỗi L01 DHPCKA của hãng Komatsu

Kết luận

Lỗi L01 DHPCKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch cảm biến áp suất nâng thủy lực (HYDR-PRESS SNSR). Phần lớn trường hợp xuất phát từ nguồn cấp 5V, cảm biến áp suất nâng hoặc dây dẫn giữa cảm biến và bộ điều khiển. Thực hiện kiểm tra theo đúng thứ tự: nguồn 5V → cảm biến → dây điện → Master Controller sẽ giúp xác định nguyên nhân nhanh chóng, giảm thời gian dừng xe và chi phí sửa chữa.

Nếu sau khi kiểm tra toàn bộ hệ thống mà lỗi vẫn còn, nên sử dụng thiết bị chẩn đoán chuyên dụng Komatsu hoặc liên hệ đơn vị sửa chữa xe nâng điện có kinh nghiệm để kiểm tra chuyên sâu và thay thế bộ điều khiển khi cần thiết.
