Hướng Dẫn Sửa Lỗi L03 DHPCKB (SHORT HYDR-PRESS SNSR) Trên Xe Nâng Điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DHPCKB (SHORT HYDR-PRESS SNSR) là một trong những lỗi liên quan đến cảm biến áp suất nâng (Lift Pressure Sensor) trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, bộ điều khiển phát hiện tín hiệu điện áp từ cảm biến áp suất vượt quá giới hạn cho phép do hiện tượng ngắn mạch.

Nếu không được xử lý sớm, hệ thống điều khiển tải trọng sẽ hoạt động không chính xác, ảnh hưởng đến khả năng nâng hàng cũng như độ an toàn khi vận hành.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách kiểm tra và sửa lỗi L03 DHPCKB theo đúng tài liệu kỹ thuật của Komatsu dành cho:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi L03 DHPCKB Là Gì?

Tên đầy đủ của lỗi:

L03 DHPCKB – SHORT HYDR-PRESS SNSR

Ý nghĩa:

Ngắn mạch cảm biến áp suất nâng (Lift Pressure Sensor Short Circuit).

Bộ điều khiển Master Controller phát hiện:

• Điện áp tín hiệu cảm biến áp suất nâng ≥ 4.7V
• Tình trạng này duy trì liên tục trong 200 mili giây

Khi đó hệ thống sẽ ghi nhận mã lỗi DHPCKB.

Hiện Tượng Khi Xe Báo Lỗi L03 DHPCKB

Khi xảy ra lỗi, người vận hành có thể gặp các hiện tượng:

• Màn hình hiển thị mã lỗi L03 DHPCKB
• Bộ Load Checker không hiển thị tải trọng
• Bộ điều khiển mặc định áp suất nâng khoảng 20 MPa
• Xe vẫn có thể nâng hạ nhưng hệ thống đo tải không hoạt động chính xác
• Lỗi sẽ tự xóa khi tín hiệu cảm biến trở lại bình thường trong khoảng 1 giây hoặc chuyển sang chế độ sạc.

Điều Kiện Xuất Hiện Lỗi

Theo tài liệu Komatsu:

• Điện áp tín hiệu cảm biến ≥ 4.7V
• Duy trì liên tục trên 200ms
• Chỉ xuất hiện khi chức năng Load Checker được kích hoạt
• Không phát hiện lỗi khi xe ở chế độ sạc.

Nguyên Nhân Gây Ra Lỗi L03 DHPCKB

Theo tài liệu kỹ thuật, lỗi có thể xuất phát từ 6 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến

Nguồn 5V từ Master Controller cấp đến cảm biến bị lỗi khiến điện áp đầu ra bất thường.

Kiểm tra

• Tắt khóa điện.
• Ngắt giắc pin.
• Tháo giắc M61.
• Gắn T-adapter.
• Bật khóa điện.

Đo điện áp giữa:

• M61 chân (1)
• M61 chân (3)

Giá trị tiêu chuẩn:

4.8V – 5.2V

Nếu ngoài khoảng trên cần kiểm tra nguồn 5V hoặc Master Controller.

2. Cảm biến áp suất nâng bị hỏng

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Chập bên trong cảm biến
• Hỏng mạch điện tử
• Hở mạch nội bộ

Kiểm tra

Ngắt giắc cảm biến rồi bật khóa điện.

Nếu lỗi chuyển từ:

DHPCKB → DHPCKA

=> Cảm biến áp suất đã hỏng và cần thay mới.

Nếu vẫn hiển thị DHPCKB

=> Tiếp tục kiểm tra dây dẫn hoặc bộ điều khiển.

3. Dây tín hiệu bị chập nguồn

Kiểm tra toàn bộ dây từ:

• Master Controller
• Giắc M61
• Cảm biến áp suất

Đặc biệt tại:

• Khu vực mast
• Khung nâng
• Các vị trí thường xuyên rung lắc

Giá trị kiểm tra

Điện áp giữa:

• M61 chân (2)
• M61 chân (3)

Không được vượt quá:

4.6V

Nếu lớn hơn cần tìm điểm chập.

4. Chập dây trong bó dây điện

Kiểm tra điện trở giữa:

• M61 chân (1)
• M61 chân (2)

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

• Dây nguồn 5V chạm dây tín hiệu
• Bó dây bị hỏng

5. Đứt dây Mass tín hiệu (Analog GND)

Đây cũng là nguyên nhân khá phổ biến.

Kiểm tra

Đo điện trở giữa:

• Socket C01 chân (70)
• M61 chân (3)

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

• Đứt dây GND
• Tiếp xúc giắc kém
• Oxy hóa đầu nối

6. Hỏng Master Controller

Nếu:

• Nguồn 5V đúng
• Cảm biến tốt
• Dây điện bình thường
• Không phát hiện điểm chập

thì nguyên nhân cuối cùng là:

Master Controller bị lỗi phần cứng bên trong.

Theo tài liệu Komatsu, lỗi này không thể sửa chữa ở mức linh kiện và cần thay thế bộ điều khiển.

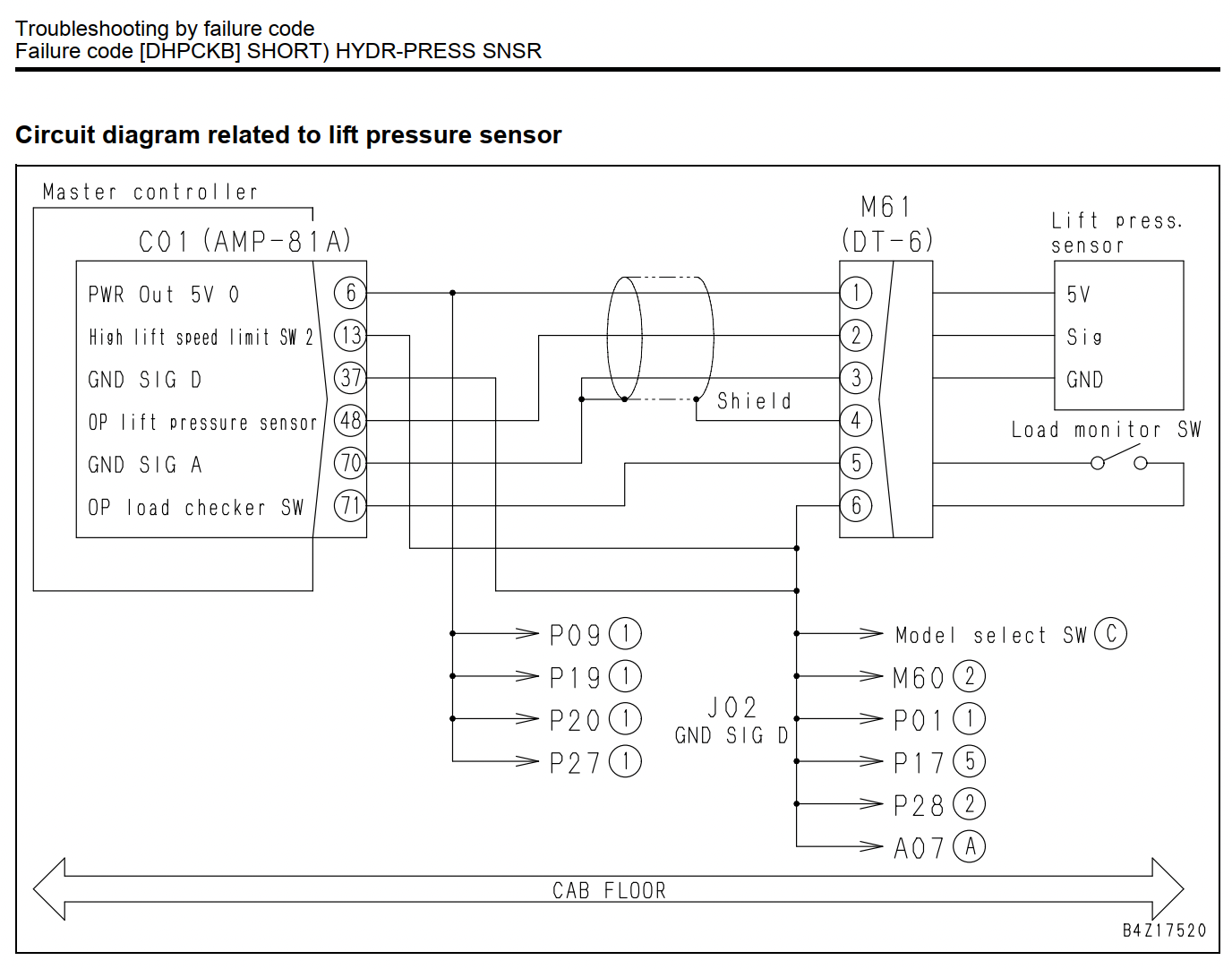

Sơ Đồ Mạch Cảm Biến Áp Suất Nâng

Hệ thống bao gồm:

• Master Controller
• Giắc C01
• Giắc M61
• Lift Pressure Sensor
• Load Monitor Switch

Chức năng các chân cảm biến:

Việc kiểm tra nên thực hiện theo đúng sơ đồ mạch để tránh chẩn đoán sai.

Quy Trình Kiểm Tra Đề Xuất

Để tiết kiệm thời gian sửa chữa, nên thực hiện theo trình tự sau:

Bước 1

Kiểm tra mã lỗi DBN5KX nếu xuất hiện đồng thời.

Bước 2

Đo nguồn cấp 5V.

Bước 3

Ngắt cảm biến để xác định cảm biến còn hoạt động hay không.

Bước 4

Kiểm tra điện áp dây tín hiệu.

Bước 5

Kiểm tra điện trở dây nguồn và dây tín hiệu.

Bước 6

Kiểm tra dây Mass.

Bước 7

Nếu tất cả đều đạt tiêu chuẩn thì thay Master Controller.

Lưu Ý Khi Sửa Lỗi L03 DHPCKB

• Luôn tắt khóa điện trước khi tháo giắc.
• Ngắt pin trước khi đo điện trở.
• Không cấp nguồn trực tiếp vào cảm biến.
• Không chập dây tín hiệu với nguồn 5V.
• Sử dụng đồng hồ đo chính xác để kiểm tra điện áp và điện trở.
• Sau khi sửa chữa cần xóa lỗi và kiểm tra lại hoạt động của hệ thống nâng tải.

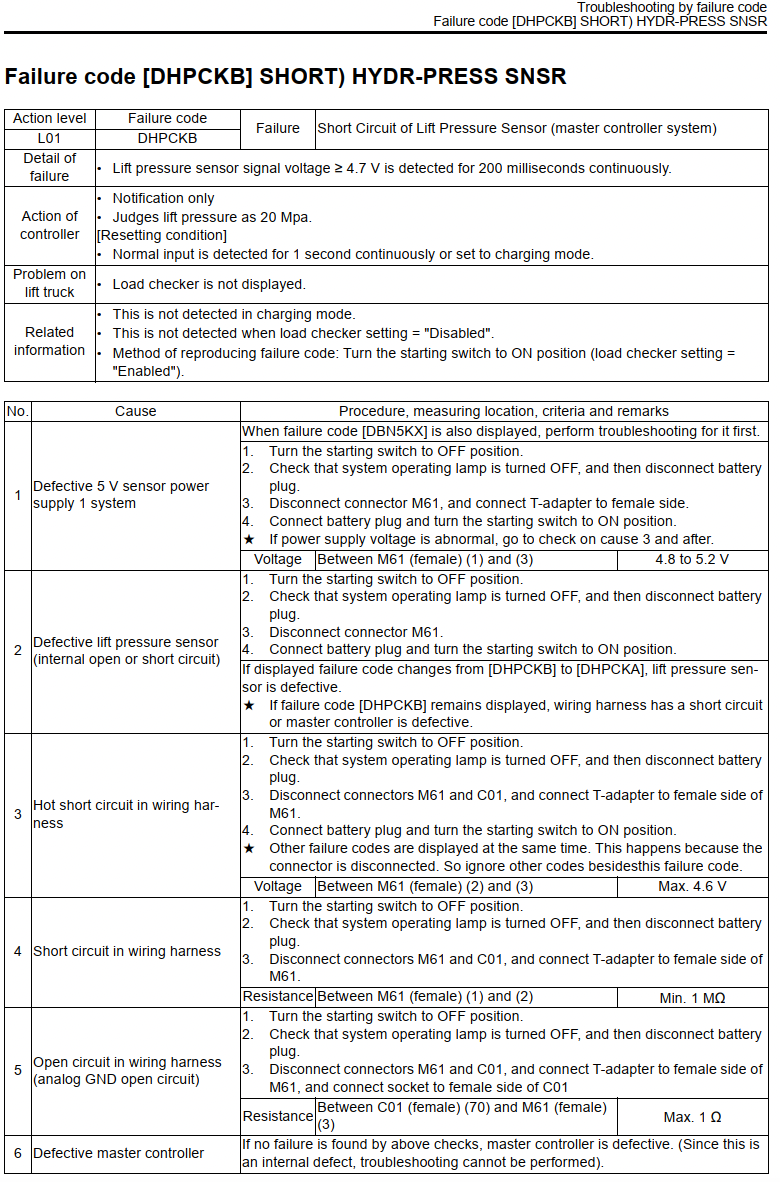

Tài liệu kỹ thuật cách sửa lỗi L03 DHPCKB của hãng Komatsu

Kết Luận

Lỗi L03 DHPCKB (SHORT HYDR-PRESS SNSR) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến cảm biến áp suất nâng, nguồn cấp 5V, dây tín hiệu hoặc bộ điều khiển trung tâm (Master Controller). Việc kiểm tra đúng quy trình từ nguồn cấp, cảm biến, dây dẫn đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.

Nếu xe nâng của bạn thường xuyên xuất hiện mã lỗi L03 DHPCKB, hãy tiến hành kiểm tra ngay để đảm bảo hệ thống đo tải và nâng hạ hoạt động ổn định, an toàn và đạt hiệu suất cao.
