Hướng dẫn sửa lỗi L01 DJK1KA (DISC) Load Current Sensor trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DJK1KA (DISC) Load Current Sensor trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L01 DJK1KA là gì?

L01 DJK1KA (DISC) Load Current Sensor là lỗi mất kết nối (Disconnect) của cảm biến dòng tải (Load Current Sensor) trên xe nâng điện Komatsu.

Lỗi này xuất hiện khi điện áp tín hiệu của cảm biến dòng tải nhỏ hơn hoặc bằng 0,3V liên tục trong 100 ms, khiến bộ điều khiển xác định cảm biến không còn gửi tín hiệu hợp lệ.

Mã lỗi này thường gặp trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật Komatsu, cảm biến Load Current Sensor có nhiệm vụ đo dòng tiêu thụ của hệ thống để tính toán mức tiêu hao điện năng và hiển thị các thông số ECO.

Hiện tượng khi xuất hiện lỗi L01 DJK1KA

Khi lỗi xảy ra, xe thường có các biểu hiện:

  • Màn hình hiển thị mã lỗi L01 DJK1KA
  • Không hiển thị ECO Gauge
  • Không hiển thị Average Power Consumption
  • Hệ thống không tính toán mức tiêu thụ điện năng
  • Một số chức năng giám sát hiệu suất bị vô hiệu hóa

Lưu ý:

  • Lỗi không được phát hiện khi xe đang sạc pin.
  • Nếu chức năng Power Consumption Setting = Disabled thì lỗi cũng không được ghi nhận.

Nguyên nhân gây lỗi L01 DJK1KA

Theo tài liệu sửa chữa Komatsu, có 4 nguyên nhân chính.

1. Hỏng nguồn cấp 5V cho cảm biến

Đây là nguyên nhân thường gặp nhất.

Nguồn 5V từ Master Controller cấp đến Load Current Sensor bị mất hoặc sai điện áp.

Có thể do:

  • Hỏng mạch nguồn trong Controller
  • Đứt dây nguồn
  • Chập dây nguồn
  • Tiếp xúc giắc kém

2. Hỏng Load Current Sensor

Cảm biến bị:

  • Đứt mạch bên trong
  • Chập mạch
  • Hỏng linh kiện điện tử
  • Không còn xuất tín hiệu

Khi đó Controller sẽ nhận tín hiệu nhỏ hơn 0.3V và sinh lỗi DJK1KA.

3. Đứt dây điện hoặc tiếp xúc giắc cắm

Đường dây giữa:

  • Master Controller
  • Giắc C01
  • Giắc P19
  • Load Current Sensor

có thể bị:

  • Đứt dây
  • Oxy hóa
  • Chuột cắn
  • Lỏng chân giắc

Đây là nguyên nhân rất phổ biến sau thời gian dài sử dụng.

4. Hỏng Master Controller

Nếu:

  • Nguồn 5V bình thường
  • Dây điện tốt
  • Cảm biến tốt

thì nguyên nhân cuối cùng là Master Controller bị lỗi phần cứng.

Quy trình kiểm tra và sửa lỗi L01 DJK1KA

Bước 1: Kiểm tra mã lỗi khác

Nếu xe đồng thời xuất hiện:

DBN5KX

hãy sửa lỗi này trước theo khuyến cáo của Komatsu vì có thể ảnh hưởng đến nguồn cấp cảm biến.

Bước 2: Kiểm tra nguồn cấp 5V

Thực hiện:

  • Tắt khóa điện.
  • Chờ đèn hệ thống tắt hoàn toàn.
  • Ngắt giắc pin.
  • Rút giắc P19 của cảm biến.
  • Cấp nguồn lại.
  • Đo điện áp giữa:

P19 (chân 1) ↔ P19 (chân 4)

Giá trị tiêu chuẩn:

4.8V – 5.2V

Kết quả

Nếu điện áp nằm ngoài khoảng trên:

→ Kiểm tra từ nguyên nhân số 3 (dây điện hoặc Controller).

Nếu điện áp đúng:

→ Tiếp tục kiểm tra cảm biến.

Bước 3: Kiểm tra Load Current Sensor

Nếu nguồn 5V bình thường:

  • Thay thử Load Current Sensor.
  • Kết nối lại.
  • Bật khóa điện.
  • Kiểm tra lỗi.

Nếu lỗi biến mất:

→ Cảm biến cũ đã hỏng.

Nếu lỗi vẫn còn:

→ Tiếp tục kiểm tra dây điện.

Bước 4: Kiểm tra dây điện

Theo sơ đồ điện của Komatsu:

Đo điện trở các đường dây sau.

Đường nguồn 5V

C01 chân 6 ↔ P19 chân 1

Điện trở tiêu chuẩn:

≤ 1Ω

Đường tín hiệu

C01 chân 67 ↔ P19 chân 3

Điện trở tiêu chuẩn:

≤ 1Ω

Đường Mass

C01 chân 65 ↔ P19 chân 4

Điện trở tiêu chuẩn:

≤ 1Ω

Nếu điện trở lớn hơn:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa chân giắc

Cần sửa chữa hoặc thay dây.

Bước 5: Kiểm tra Master Controller

Nếu:

  • Nguồn 5V đúng
  • Cảm biến tốt
  • Dây điện tốt

thì kết luận:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu, đây là lỗi nội bộ và không có quy trình sửa chữa chi tiết, giải pháp là thay hoặc sửa chữa chuyên sâu bộ điều khiển.

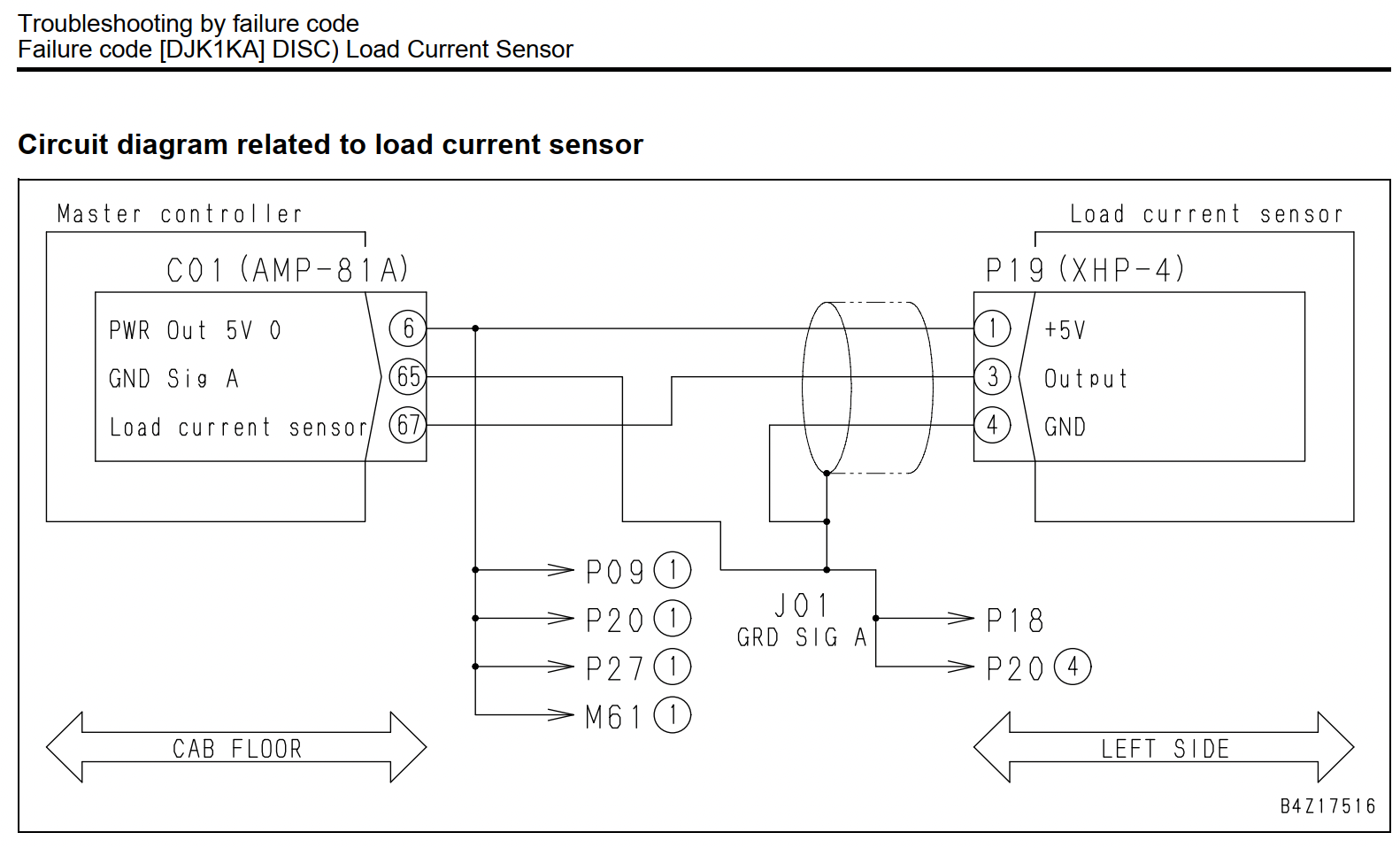

Sơ đồ kết nối Load Current Sensor

Theo tài liệu kỹ thuật:

Master Controller (C01)

  • Chân 6 → Nguồn +5V
  • Chân 65 → GND
  • Chân 67 → Tín hiệu cảm biến

↓

Load Current Sensor (P19)

  • Chân 1 → +5V
  • Chân 3 → Output
  • Chân 4 → GND

Ba đường dây này cần luôn đảm bảo:

  • Không đứt
  • Không chập
  • Không oxy hóa
  • Không lỏng chân giắc

Lưu ý khi sửa lỗi L01 DJK1KA

Để đảm bảo an toàn và tránh hư hỏng hệ thống điện:

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chờ đèn hệ thống tắt hoàn toàn.
  • Ngắt giắc pin trước khi đo điện trở.
  • Chỉ cấp nguồn khi cần đo điện áp.
  • Không đấu tắt cảm biến để thử.
  • Sử dụng đồng hồ đo có độ chính xác cao.

Cách phòng tránh lỗi L01 DJK1KA

Để hạn chế lỗi tái diễn:

  • Kiểm tra giắc P19 định kỳ.
  • Vệ sinh các đầu nối điện.
  • Không để nước xâm nhập vào cảm biến.
  • Kiểm tra dây điện khi bảo dưỡng xe.
  • Tránh kéo căng hoặc bẻ gập dây cảm biến.
  • Kiểm tra điện áp nguồn 5V trong các kỳ bảo dưỡng lớn.

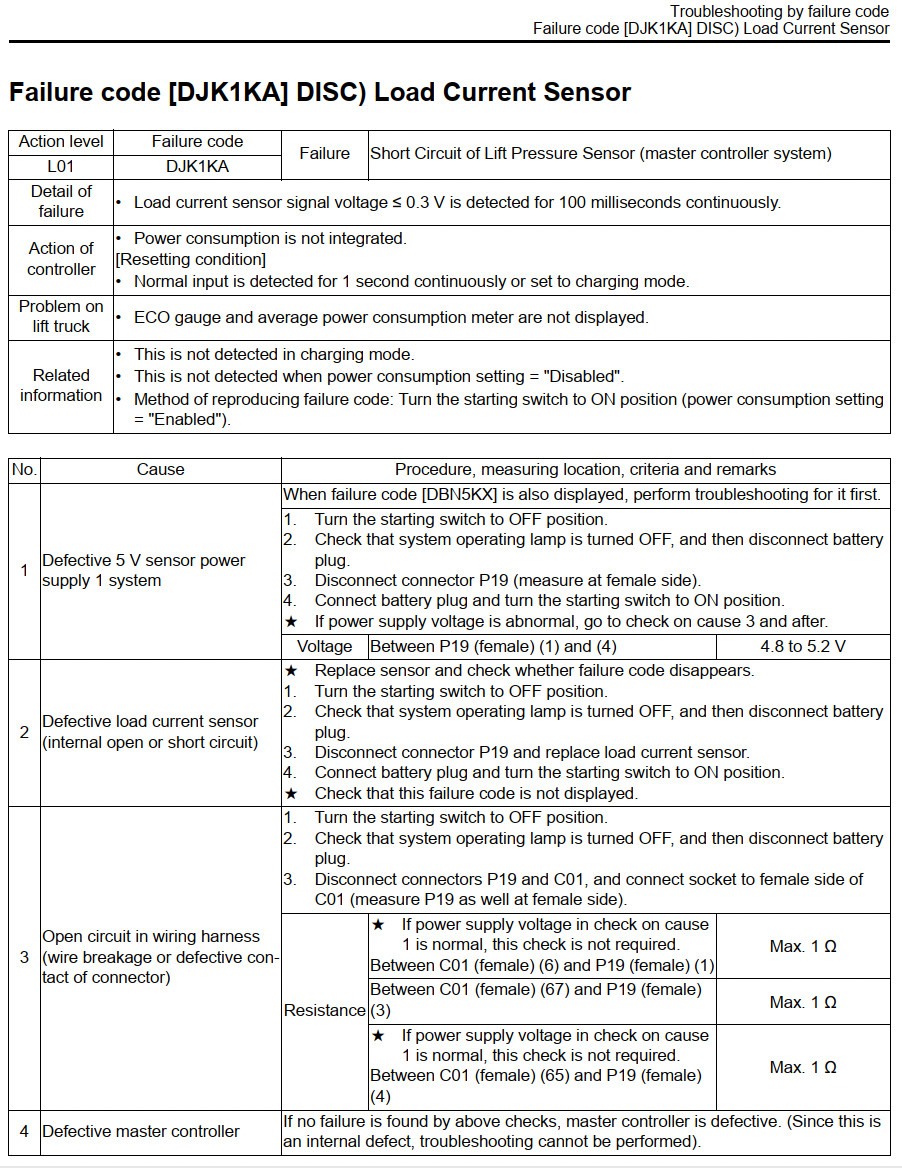

Tài liệu kỹ thuật hãng Komatsu sửa lỗi L01 DJK1KA



Kết luận

Lỗi L01 DJK1KA (DISC) Load Current Sensor trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mất tín hiệu cảm biến dòng tải. Theo quy trình kỹ thuật của Komatsu, cần kiểm tra theo thứ tự: nguồn cấp 5V → Load Current Sensor → dây điện và giắc nối → Master Controller. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế việc thay thế linh kiện không cần thiết. Nội dung hướng dẫn được biên soạn dựa trên tài liệu kỹ thuật của Komatsu và phù hợp với quy trình chẩn đoán tiêu chuẩn.
