Hướng Dẫn Sửa Lỗi L03 DK10KA Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – DISC Accelerator POT (Hở Mạch Cảm Biến Bàn Đạp Ga)

Hướng Dẫn Sửa Lỗi L03 DK10KA xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DK10KA là gì?

Failure code L03 DK10KA (DISC) Accelerator POT là mã lỗi báo hở mạch (Open Circuit) của cảm biến góc bàn đạp ga số 1 (Accelerator Pedal Angle Sensor – POT1) trên xe nâng điện Komatsu.

Mã lỗi này thường xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật Komatsu, lỗi được phát hiện khi:

Điện áp tín hiệu đầu ra của Accelerator POT_1 ≤ 0,3V liên tục trong 200 ms, hệ thống xác định tín hiệu cảm biến bị hở mạch và phát sinh mã lỗi L03 DK10KA.

Hiện tượng khi xe báo lỗi L03 DK10KA

Khi lỗi xuất hiện, xe sẽ có các biểu hiện:

  • Xe mất khả năng tăng tốc.
  • Xe chuyển sang chế độ bảo vệ.
  • Bộ điều khiển ngắt biến tần truyền động một lần (coasting).
  • Sau khi tốc độ xe giảm xuống dưới khoảng 2 km/h, nếu cảm biến Accelerator POT_2 vẫn hoạt động bình thường thì xe có thể di chuyển trở lại nhưng:
    • công suất bị giới hạn;
    • tốc độ bị giới hạn.
  • Sau khi tắt khóa điện hoặc chuyển sang chế độ sạc, lỗi có thể được reset nếu điều kiện lỗi không còn.

Nguyên nhân gây lỗi L03 DK10KA

Theo tài liệu Komatsu, nguyên nhân được kiểm tra theo thứ tự sau:

1. Hỏng nguồn cấp cảm biến 5V

Nguồn 5V từ bộ điều khiển Master Controller cấp cho cảm biến bàn đạp ga bị mất hoặc điện áp không đúng.

2. Hỏng cảm biến bàn đạp ga (Accelerator Pedal Angle Sensor)

Các trường hợp thường gặp:

  • Hở mạch bên trong cảm biến
  • Chập mạch bên trong cảm biến
  • Cảm biến bị mòn
  • Cảm biến hoạt động không ổn định

Đây là nguyên nhân phổ biến nhất của lỗi DK10KA.

3. Đứt dây điện hoặc tiếp xúc giắc kém

Bao gồm:

  • Đứt dây tín hiệu
  • Gãy dây trong bó dây
  • Chân giắc bị oxy hóa
  • Lỏng chân cắm
  • Tiếp xúc kém tại giắc P09 hoặc C01

4. Hỏng Master Controller

Nếu toàn bộ hệ thống dây điện và cảm biến đều đạt tiêu chuẩn thì khả năng cao bộ điều khiển trung tâm (Master Controller) đã hỏng.

Quy trình kiểm tra và sửa lỗi L03 DK10KA

Bước 1. Kiểm tra lỗi liên quan

Nếu đồng thời xuất hiện mã:

DBN5KX

hãy xử lý mã lỗi này trước theo hướng dẫn của Komatsu vì đây có thể là nguyên nhân làm phát sinh DK10KA.

Bước 2. Kiểm tra nguồn 5V cấp cho cảm biến

Thực hiện:

  1. Tắt khóa điện.
  2. Đảm bảo đèn System Operating Lamp đã tắt.
  3. Ngắt giắc pin.
  4. Rút giắc P09 của cảm biến bàn đạp ga.
  5. Cấp điện trở lại.
  6. Bật khóa ON.
  7. Đo điện áp giữa:
  • P09 chân (1)
  • P09 chân (5)

Giá trị tiêu chuẩn:

4.8 ~ 5.2 V

Nếu điện áp ngoài giới hạn:

➡ Kiểm tra nguồn cấp 5V từ Master Controller.

Bước 3. Kiểm tra cảm biến bàn đạp ga

Tắt khóa điện.

Ngắt giắc P09.

Đo điện trở:

Giữa:

  • P09 chân (1)
  • P09 chân (5)

Giá trị tiêu chuẩn:

Khoảng 5 kΩ

Trong khi đạp bàn đạp ga:

Điện trở giữa:

  • P09 chân (4)
  • P09 chân (5)

phải thay đổi liên tục trong khoảng:

0 ~ 10 kΩ

Nếu:

  • điện trở không thay đổi,
  • nhảy bất thường,
  • mất tín hiệu,

=> Thay cảm biến Accelerator Pedal Angle Sensor.

Bước 4. Kiểm tra dây điện

Ngắt các giắc:

  • P09
  • C01

Đo điện trở đường dây.

Các giá trị theo tài liệu:

Đường kiểm traTiêu chuẩn
C01 (6) ↔ P09 (1)≤ 1 Ω
C01 (18) ↔ P09 (5)≤ 1 Ω
C01 (10) ↔ P09 (4)≤ 1 Ω

Nếu điện trở lớn:

  • đứt dây
  • oxy hóa
  • lỏng chân giắc

=> sửa chữa hoặc thay dây.

Bước 5. Kiểm tra Master Controller

Nếu:

  • nguồn 5V đúng
  • cảm biến đạt chuẩn
  • dây điện đạt chuẩn

nhưng lỗi vẫn còn,

=> kết luận Master Controller bị hỏng.

Theo Komatsu, đây là lỗi nội bộ nên không thể sửa chữa ở mức linh kiện, cần thay thế bộ điều khiển.

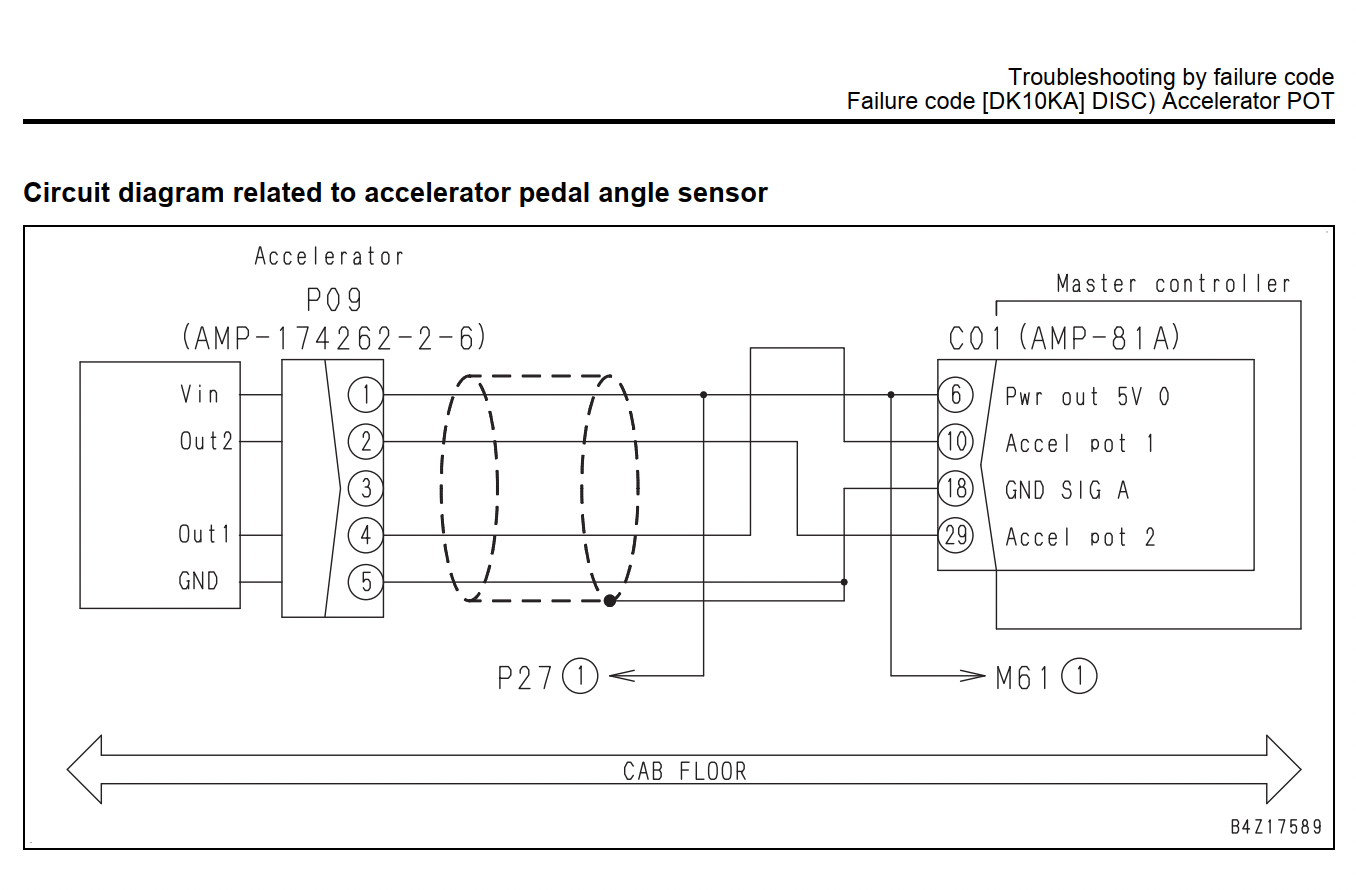

Sơ đồ mạch cảm biến Accelerator POT

Theo sơ đồ điện của Komatsu:

Giắc P09 (Accelerator Pedal Sensor)

  • Chân 1: Vin (5V)
  • Chân 2: Out2
  • Chân 4: Out1
  • Chân 5: GND

Kết nối tới Master Controller (C01):

  • C01-6 → Nguồn 5V
  • C01-10 → Accelerator POT1
  • C01-18 → GND
  • C01-29 → Accelerator POT2

Việc kiểm tra đúng các chân này sẽ giúp xác định nhanh lỗi thuộc cảm biến, dây điện hay bộ điều khiển.

Lưu ý khi sửa lỗi L03 DK10KA

  • Luôn ngắt pin trước khi tháo giắc điện.
  • Không đo điện trở khi hệ thống còn cấp nguồn.
  • Kiểm tra kỹ chân giắc P09 và C01 vì đây là vị trí thường bị oxy hóa.
  • Sau khi thay cảm biến, xóa mã lỗi và chạy thử để xác nhận xe hoạt động bình thường.
  • Nên sử dụng cảm biến đúng mã phụ tùng Komatsu để đảm bảo độ chính xác của tín hiệu bàn đạp ga.

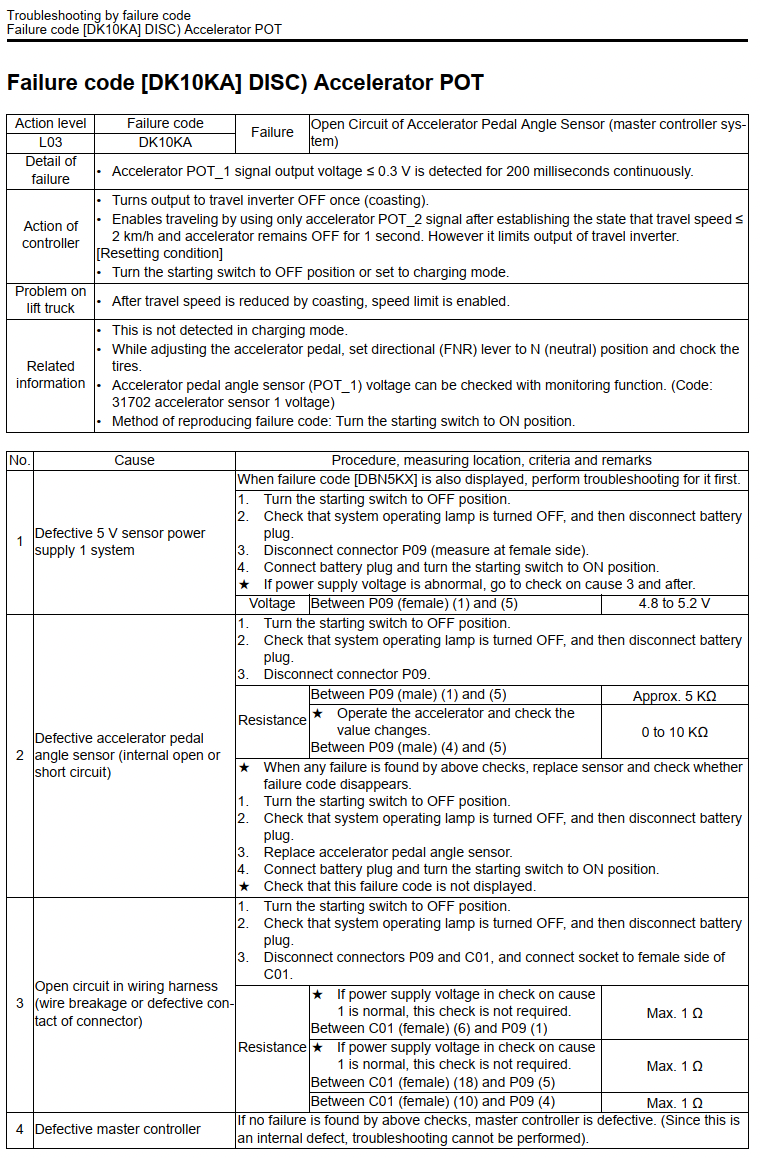

Tài liệu kỹ thuật hãng Komatsu về cách sửa lỗi L03 DK10KA



Kết luận

Lỗi L03 DK10KA (DISC) Accelerator POT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch cảm biến góc bàn đạp ga số 1 (Accelerator POT1). Nguyên nhân thường đến từ nguồn cấp 5V bị lỗi, cảm biến bàn đạp ga hỏng, dây điện đứt hoặc tiếp xúc kém, và cuối cùng là hỏng Master Controller. Việc kiểm tra theo đúng trình tự từ nguồn cấp, cảm biến, dây dẫn đến bộ điều khiển sẽ giúp rút ngắn thời gian sửa chữa, hạn chế thay thế linh kiện không cần thiết và đưa xe trở lại hoạt động ổn định.
