Hướng Dẫn Sửa Lỗi L03 DK10KB xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DK10KB là gì?

Lỗi L03 DK10KB (SHORT Accelerator POT) xuất hiện trên xe nâng điện Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) khi mạch tín hiệu cảm biến góc bàn đạp ga Accelerator POT_1 bị ngắn mạch (Short Circuit) trong hệ thống điều khiển chính (Master Controller).

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển sẽ phát hiện lỗi khi:

Điện áp tín hiệu đầu ra của Accelerator POT_1 ≥ 4.7V liên tục trong thời gian từ 200 mili giây trở lên.

Đây là lỗi thuộc Action Level L03, ảnh hưởng trực tiếp đến khả năng di chuyển của xe.

Thông tin lỗi L03 DK10KB

Hiện tượng khi xe báo lỗi L03 DK10KB

Khi lỗi xuất hiện, bộ điều khiển của xe sẽ thực hiện các chức năng bảo vệ sau:

• Ngắt đầu ra của bộ điều khiển truyền động (Travel Inverter OFF) và đưa xe về trạng thái chạy trôi (Coasting).
• Sau khi tốc độ xe giảm xuống ≤ 2 km/h và bàn đạp ga được nhả trong 1 giây, hệ thống chỉ sử dụng tín hiệu Accelerator POT_2 để cho phép xe tiếp tục di chuyển.
• Công suất của bộ điều khiển truyền động sẽ bị giới hạn.
• Sau khi tốc độ xe giảm nhờ chế độ coasting, hệ thống sẽ kích hoạt chế độ giới hạn tốc độ.

Điều kiện xóa lỗi

Theo tài liệu Komatsu, lỗi sẽ được reset khi:

• Tắt khóa điện (Starting Switch OFF), hoặc
• Chuyển xe sang chế độ sạc (Charging Mode).

Thông tin cần lưu ý

Theo tài liệu kỹ thuật:

• Lỗi không được phát hiện trong chế độ sạc.
• Khi kiểm tra hoặc hiệu chỉnh bàn đạp ga:
  • Gạt cần tiến/lùi (FNR) về vị trí N (Neutral).
  • Chèn bánh xe để đảm bảo an toàn.
• Có thể theo dõi điện áp của Accelerator POT_1 bằng chức năng Monitoring:
  • Code 31702 – Accelerator Sensor 1 Voltage
• Muốn tái hiện lỗi:
  • Chỉ cần bật khóa điện sang vị trí ON.

Nguyên nhân và cách sửa lỗi L03 DK10KB theo tài liệu Komatsu

1. Hỏng nguồn cấp cảm biến 5V số 1

Nếu đồng thời xuất hiện mã lỗi DBN5KX, cần xử lý mã lỗi đó trước.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn System Operating đã tắt hoàn toàn rồi mới tháo giắc pin.

Bước 3

Rút giắc P09 (đo phía đầu cái).

Bước 4

Cắm lại pin và bật khóa điện ON.

Đo điện áp

Đo điện áp giữa:

• P09 (female) chân (1)
• P09 (female) chân (5)

Giá trị tiêu chuẩn:

4.8 – 5.2V

Kết luận

• Nếu điện áp không nằm trong khoảng tiêu chuẩn, tiếp tục kiểm tra các nguyên nhân tiếp theo theo tài liệu kỹ thuật.

2. Hỏng cảm biến góc bàn đạp ga (Accelerator Pedal Angle Sensor)

Nguyên nhân có thể là:

• Hở mạch bên trong cảm biến.
• Ngắn mạch bên trong cảm biến.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn System Operating đã tắt rồi tháo pin.

Bước 3

Rút giắc P09.

Bước 4

Cắm lại pin và bật khóa điện ON.

Khi giắc đã được rút, bỏ qua mã lỗi DK11KA xuất hiện.

Đánh giá kết quả

Trường hợp 1

Nếu mã lỗi thay đổi:

DK10KB → DK10KA

⇒ Cảm biến góc bàn đạp ga bị hỏng và cần thay thế.

Trường hợp 2

Nếu vẫn hiển thị:

DK10KB

⇒ Có khả năng:

• Dây điện bị chập.
• Hoặc Master Controller bị hỏng.

3. Chập mạch dây điện (Wiring Harness)

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đợi đèn System Operating tắt hoàn toàn rồi tháo pin.

Bước 3

Rút giắc:

• P09
• C01

Sau đó nối socket với đầu cái của C01.

Đo điện trở

Đo giữa:

• C01 (female) chân (6)
• C01 (female) chân (10)

Giá trị tiêu chuẩn:

≥ 1 MΩ

Đánh giá

• Nếu điện trở ≤ 1Ω thì dây điện đã bị ngắn mạch.
• Cần kiểm tra và sửa chữa hoặc thay thế bó dây điện.

4. Hỏng Master Controller

Nếu:

• Nguồn 5V bình thường.
• Cảm biến bàn đạp ga hoạt động bình thường.
• Dây điện không bị chập.

Theo tài liệu Komatsu:

Master Controller bị lỗi bên trong.

Do đây là lỗi nội bộ nên tài liệu không quy định quy trình sửa chữa, cần thay thế bộ điều khiển.

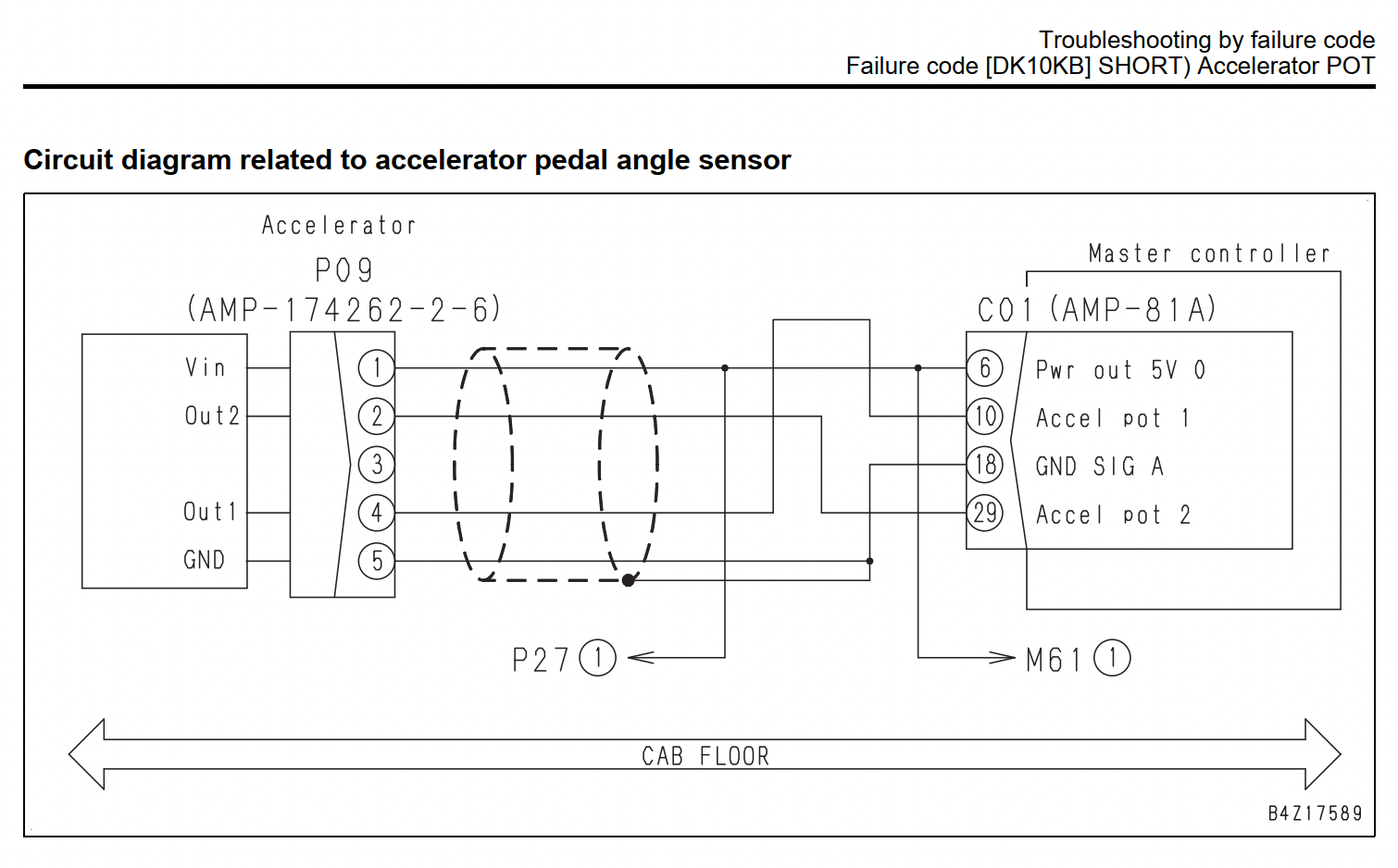

Sơ đồ mạch liên quan đến cảm biến bàn đạp ga

Theo tài liệu kỹ thuật, cảm biến bàn đạp ga được kết nối như sau:

Giắc P09 (Accelerator)

• Chân 1: Vin
• Chân 2: Out2
• Chân 4: Out1
• Chân 5: GND

Kết nối tới Master Controller qua giắc C01:

• Chân 6: Power Out 5V
• Chân 10: Accelerator POT1
• Chân 18: GND Signal A
• Chân 29: Accelerator POT2

Việc kiểm tra đúng các chân tín hiệu theo sơ đồ sẽ giúp xác định chính xác nguyên nhân gây lỗi.

Lưu ý khi sửa lỗi L03 DK10KB

Trong quá trình kiểm tra cần:

• Luôn tắt khóa điện trước khi tháo giắc.
• Chỉ tháo pin sau khi đèn System Operating đã tắt hoàn toàn.
• Đo đúng vị trí chân giắc theo sơ đồ.
• Không thay Master Controller khi chưa loại trừ các nguyên nhân về nguồn, cảm biến và dây điện.
• Thực hiện đúng quy trình an toàn khi thao tác trên hệ thống điện áp cao của xe nâng điện.

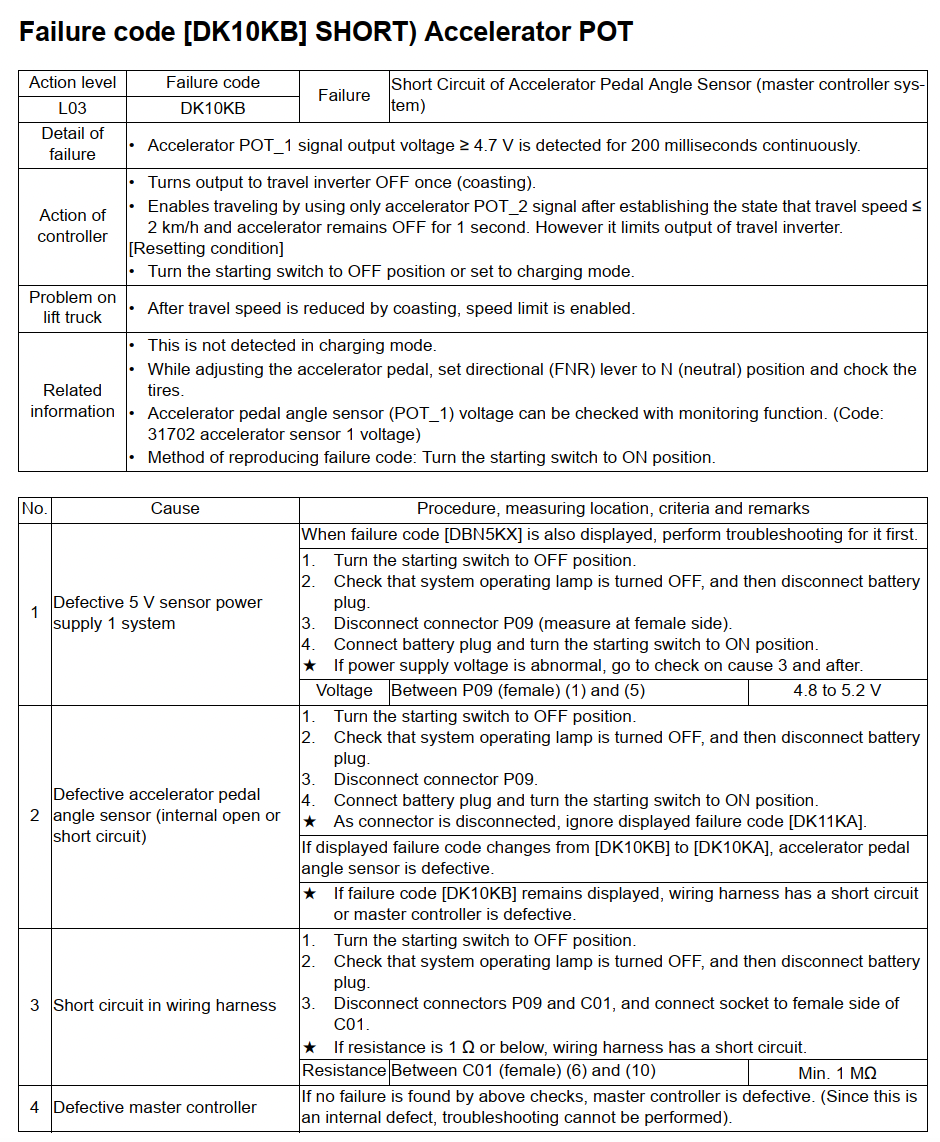

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DK10KB của hãng Komatsu

Kết luận

Lỗi L03 DK10KB – SHORT Accelerator POT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến ngắn mạch tín hiệu cảm biến góc bàn đạp ga (Accelerator POT_1). Theo tài liệu kỹ thuật Komatsu, việc chẩn đoán cần thực hiện theo trình tự từ kiểm tra nguồn cấp 5V, cảm biến bàn đạp ga, hệ thống dây dẫn cho đến Master Controller. Tuân thủ đúng quy trình sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
