Hướng Dẫn Sửa Lỗi L03 DK11KA Cho Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – DISC) Accelerator POT2

Hướng Dẫn Sửa Lỗi L03 DK11KA Cho xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 Và FE30-1

Mã L03 DK11KA là một lỗi thường gặp trên xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Theo tài liệu kỹ thuật của Komatsu, đây là lỗi liên quan đến Accelerator POT2 (Accelerator Pedal Angle Sensor 2), tức hở mạch cảm biến góc bàn đạp ga số 2 trong hệ thống điều khiển chính (Master Controller).

Bài viết dưới đây hướng dẫn kiểm tra và sửa chữa chỉ theo đúng tài liệu kỹ thuật Komatsu.

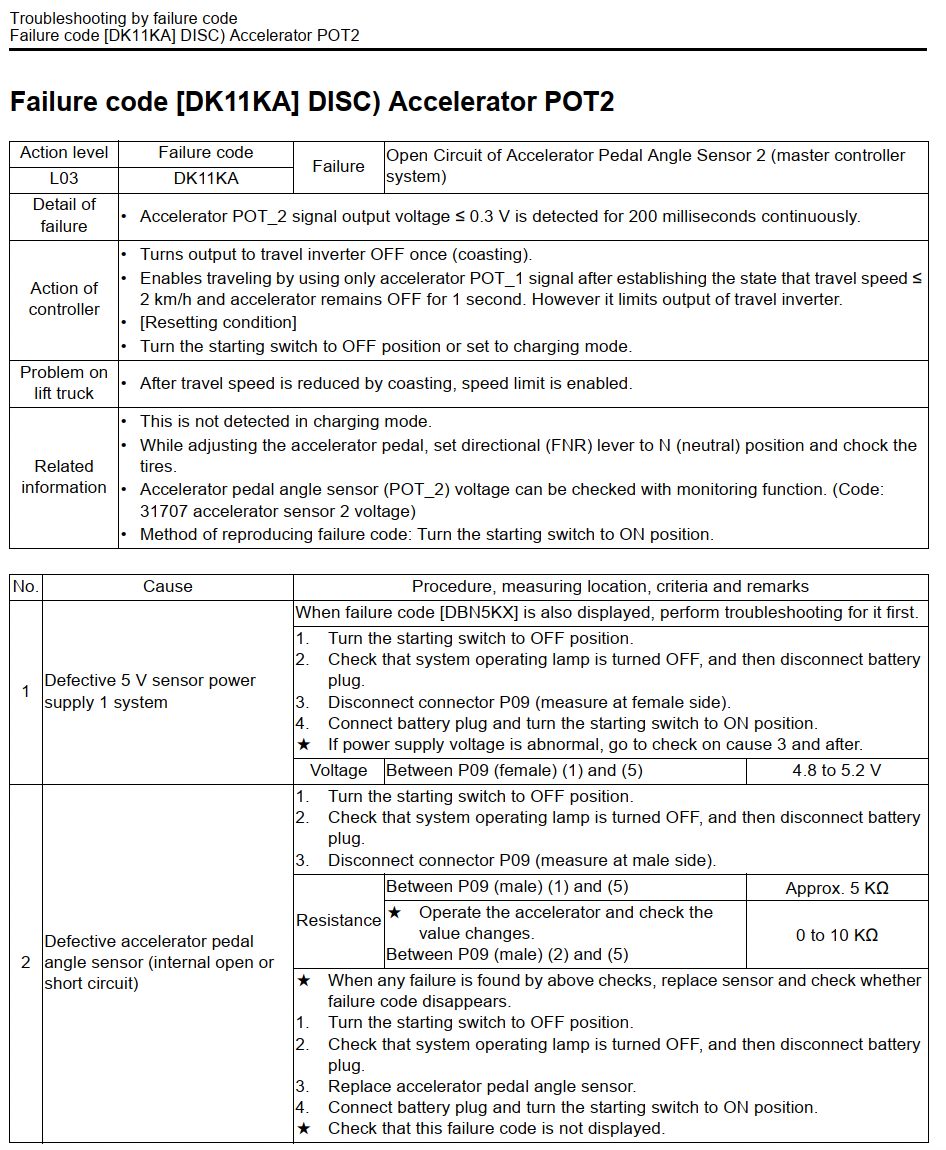

Thông tin mã lỗi L03 DK11KA

Mã lỗi: L03 DK11KA

Tên lỗi đầy đủ:
DISC) Accelerator POT2

Ý nghĩa lỗi:

Hở mạch tín hiệu cảm biến góc bàn đạp ga số 2 (Accelerator Pedal Angle Sensor 2) trong hệ thống Master Controller.

Điều kiện phát hiện lỗi:

  • Điện áp tín hiệu của Accelerator POT2 ≤ 0.3V
  • Tình trạng này duy trì liên tục trong 200 ms

Hiện tượng khi xuất hiện lỗi L03 DK11KA

Khi phát sinh lỗi, bộ điều khiển sẽ:

  • Ngắt điều khiển biến tần di chuyển (Travel Inverter OFF) và xe chuyển sang trạng thái trôi (Coasting).
  • Sau khi tốc độ xe giảm xuống ≤ 2 km/h và bàn đạp ga không hoạt động trong 1 giây, hệ thống chỉ sử dụng tín hiệu từ Accelerator POT1 để cho phép xe tiếp tục di chuyển.
  • Công suất của biến tần di chuyển bị giới hạn.

Điều kiện xóa lỗi:

  • Tắt khóa điện (OFF), hoặc
  • Chuyển xe sang chế độ sạc (Charging Mode).

Hiện tượng trên xe

Theo tài liệu Komatsu:

  • Sau khi xe giảm tốc bằng chế độ trôi (Coasting), hệ thống sẽ giới hạn tốc độ di chuyển.

Thông tin liên quan

Theo tài liệu kỹ thuật:

  • Lỗi này không được phát hiện khi xe đang ở chế độ sạc.
  • Khi kiểm tra bàn đạp ga phải đưa cần tiến/lùi (FNR) về vị trí N (Neutral).
  • Có thể theo dõi điện áp của Accelerator POT2 bằng chức năng Monitor với mã:
    • 31707 – Accelerator Sensor 2 Voltage
  • Có thể tái hiện lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân gây lỗi L03 DK11KA

Theo tài liệu Komatsu, lỗi có thể do một trong các nguyên nhân sau:

1. Hỏng nguồn cảm biến 5V

Hệ thống nguồn 5V cấp cho cảm biến bị lỗi.

Cách kiểm tra

Nếu đồng thời xuất hiện lỗi DBN5KX, cần xử lý lỗi đó trước.

Thực hiện:

  1. Tắt khóa điện.
  2. Đảm bảo đèn hệ thống đã tắt hoàn toàn.
  3. Ngắt giắc pin.
  4. Tháo giắc P09 (đo phía giắc cái).
  5. Cắm lại pin và bật khóa điện ON.

Đo điện áp:

Giữa chân (1) và chân (5) của giắc P09 (Female)

Giá trị tiêu chuẩn:

4.8 – 5.2 V

Nếu điện áp không đúng tiêu chuẩn, tiếp tục kiểm tra hệ thống theo các nguyên nhân phía sau.

2. Hỏng cảm biến góc bàn đạp ga (Accelerator Pedal Angle Sensor)

Có thể cảm biến bị:

  • Hở mạch bên trong
  • Chập mạch bên trong

Kiểm tra điện trở

Thực hiện:

  1. Tắt khóa điện.
  2. Đợi hệ thống tắt hoàn toàn.
  3. Ngắt pin.
  4. Tháo giắc P09 (phía giắc đực).

Đo điện trở:

Giữa chân (1) và (5)

Tiêu chuẩn:

Khoảng 5 kΩ

Giữa chân (2) và (5)

Đạp bàn đạp ga và quan sát điện trở.

Tiêu chuẩn:

0 – 10 kΩ

Nếu giá trị bất thường:

  • Thay cảm biến bàn đạp ga.
  • Kết nối lại pin.
  • Bật khóa điện ON.
  • Kiểm tra mã lỗi đã biến mất hay chưa.

3. Đứt dây điện hoặc tiếp xúc kém

Có thể xảy ra:

  • Đứt dây trong bó dây điện.
  • Chân giắc bị oxy hóa.
  • Tiếp xúc kém tại đầu nối.

Kiểm tra

Thực hiện:

  1. Tắt khóa điện.
  2. Đảm bảo hệ thống đã tắt.
  3. Ngắt pin.
  4. Tháo giắc P06 và C01.
  5. Kết nối đầu đo vào phía giắc cái C01.

Đo điện trở:

C01 (6) ↔ P09 (1)

Tiêu chuẩn:

≤ 1 Ω

C01 (18) ↔ P09 (5)

Tiêu chuẩn:

≤ 1 Ω

C01 (29) ↔ P09 (2)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở vượt quá giới hạn:

  • Kiểm tra dây dẫn.
  • Kiểm tra đầu nối.
  • Sửa chữa hoặc thay thế dây điện bị hỏng.

4. Hỏng Master Controller

Nếu:

  • Nguồn 5V bình thường
  • Cảm biến bình thường
  • Dây điện bình thường

Nhưng lỗi vẫn xuất hiện thì theo tài liệu Komatsu:

Master Controller bị hỏng.

Đây là lỗi nội bộ của bộ điều khiển và không thể sửa chữa theo quy trình kiểm tra, cần thay thế bộ điều khiển.

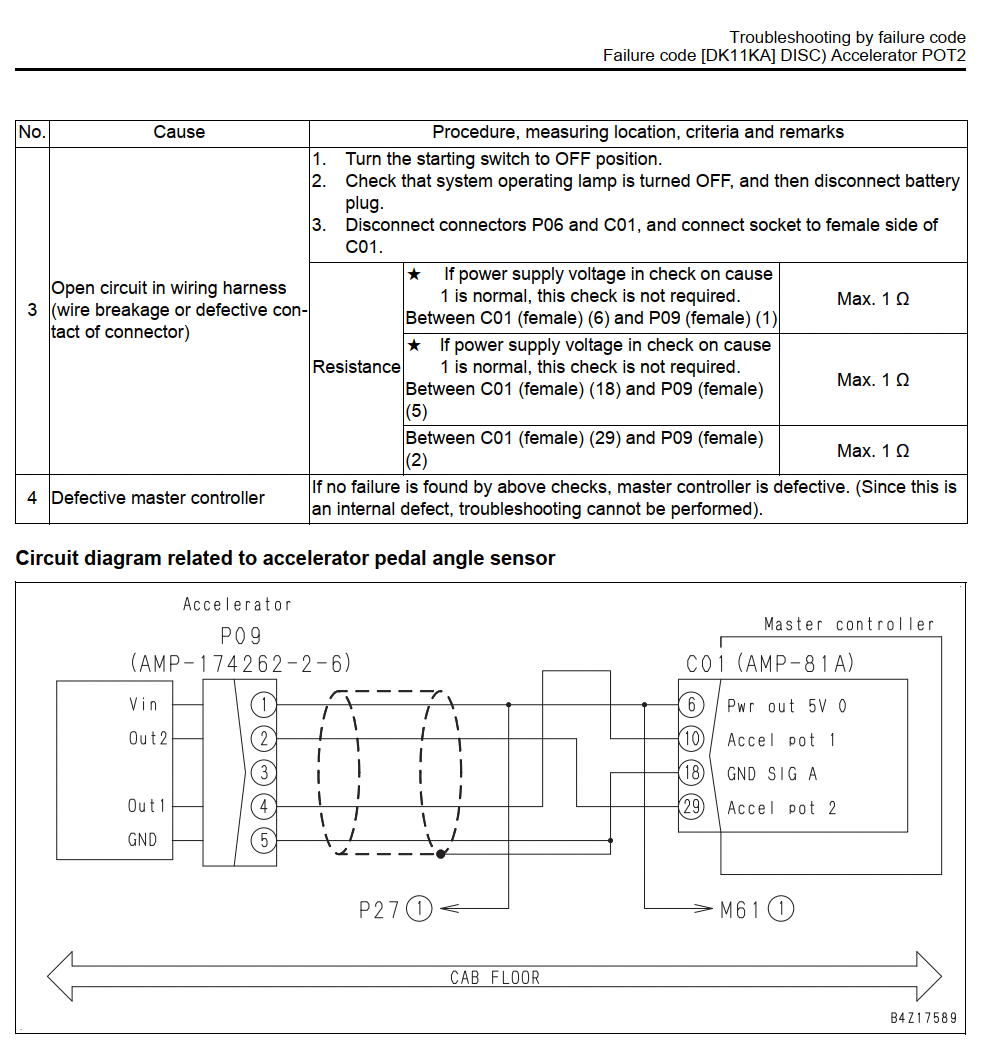

Sơ đồ kết nối cảm biến Accelerator POT2

Theo sơ đồ mạch của Komatsu:

Giắc P09 (Accelerator Sensor)

  • Chân 1: Vin (5V)
  • Chân 2: Out2
  • Chân 4: Out1
  • Chân 5: GND

Kết nối tới Master Controller C01

  • Chân 6: Power Out 5V
  • Chân 10: Accelerator POT1
  • Chân 18: GND Signal
  • Chân 29: Accelerator POT2

Lưu ý khi sửa lỗi L03 DK11KA

  • Luôn tắt khóa điện trước khi tháo các giắc kết nối.
  • Xác nhận đèn hệ thống đã tắt hoàn toàn trước khi ngắt pin.
  • Đưa cần FNR về vị trí Neutral (N) khi kiểm tra bàn đạp ga.
  • Nếu xuất hiện đồng thời mã DBN5KX, cần xử lý mã lỗi này trước.
  • Sau khi sửa chữa, bật khóa điện ON và xác nhận mã L03 DK11KA không còn hiển thị.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DK11KA



Kết luận

Lỗi L03 DK11KA (DISC) Accelerator POT2) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch tín hiệu của cảm biến góc bàn đạp ga số 2. Theo tài liệu kỹ thuật Komatsu, quá trình kiểm tra cần thực hiện theo thứ tự: nguồn 5V → cảm biến bàn đạp ga → dây điện và giắc nối → Master Controller. Việc kiểm tra đúng trình tự sẽ giúp xác định chính xác nguyên nhân và rút ngắn thời gian sửa chữa, đồng thời đảm bảo hệ thống điều khiển hoạt động ổn định sau khi khắc phục lỗi.
