Hướng Dẫn Sửa Lỗi L03 DK11KB (SHORT) Accelerator POT2 Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1

Hướng Dẫn Sửa Lỗi L03 DK11KB (SHORT) Accelerator POT2 Trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DK11KB là gì?

L03 DK11KB (SHORT) Accelerator POT2 là mã lỗi báo ngắn mạch (Short Circuit) của cảm biến góc bàn đạp ga số 2 (Accelerator Pedal Angle Sensor 2) trong hệ thống Master Controller.

Lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu 2.5 tấn FE25-1
  • Xe nâng điện Komatsu 2.5 tấn FE25H-1
  • Xe nâng điện Komatsu 3 tấn FE30-1

Theo tài liệu kỹ thuật của Komatsu, bộ điều khiển sẽ phát hiện lỗi khi:

Điện áp đầu ra của Accelerator POT2 lớn hơn hoặc bằng 4.7V liên tục trong thời gian từ 200 ms trở lên.

Biểu hiện khi xe xuất hiện lỗi L03 DK11KB

Khi phát sinh lỗi, bộ điều khiển sẽ thực hiện các chức năng bảo vệ sau:

  • Ngắt đầu ra tới bộ điều khiển truyền động (Travel Inverter) một lần để xe chạy theo quán tính (Coasting).
  • Sau khi tốc độ xe giảm xuống ≤ 2 km/h và bàn đạp ga được nhả trong 1 giây, hệ thống chỉ sử dụng tín hiệu từ Accelerator POT1 để tiếp tục di chuyển.
  • Công suất của bộ điều khiển truyền động sẽ bị giới hạn.
  • Sau khi xe giảm tốc bằng quán tính, chế độ giới hạn tốc độ sẽ được kích hoạt.

Điều kiện reset lỗi:

  • Tắt khóa điện (Starting Switch OFF), hoặc
  • Chuyển xe sang chế độ sạc (Charging Mode).

Thông tin liên quan

Theo tài liệu Komatsu:

  • Lỗi không được phát hiện khi xe đang ở chế độ sạc.
  • Khi kiểm tra hoặc hiệu chỉnh bàn đạp ga:
    • Đưa cần tiến/lùi FNR về vị trí N (Neutral).
    • Chèn bánh xe để đảm bảo an toàn.
  • Có thể theo dõi điện áp của Accelerator Sensor 2 bằng chức năng Monitor.
    • Monitor Code: 31707 (Accelerator Sensor 2 Voltage).
  • Có thể tái tạo lỗi bằng cách bật khóa điện sang vị trí ON.

Nguyên nhân và cách kiểm tra lỗi L03 DK11KB

Theo đúng tài liệu kỹ thuật của Komatsu, lỗi được kiểm tra theo thứ tự sau.

1. Hỏng nguồn cấp cảm biến 5V số 1

Quy trình kiểm tra

  1. Tắt khóa điện.
  2. Đảm bảo đèn System Operating đã tắt.
  3. Ngắt giắc pin.
  4. Rút giắc P09 (đo phía đầu cái).
  5. Cắm lại pin và bật khóa điện ON.
  6. Đo điện áp:

Vị trí đo

  • P09 (Female)
  • Chân (1) và chân (5)

Tiêu chuẩn

4.8 ~ 5.2 V

Nếu điện áp không đúng tiêu chuẩn thì tiếp tục kiểm tra hệ thống nguồn cấp cảm biến theo hướng dẫn của tài liệu.

2. Hỏng cảm biến góc bàn đạp ga (Accelerator Pedal Angle Sensor)

Có thể do:

  • Hở mạch bên trong cảm biến.
  • Chập mạch bên trong cảm biến.

Cách kiểm tra

  1. Tắt khóa điện.
  2. Đảm bảo đèn hệ thống đã tắt.
  3. Ngắt pin.
  4. Rút giắc P09.
  5. Cắm lại pin.
  6. Bật khóa điện ON.

Theo tài liệu:

  • Khi rút giắc P09, bỏ qua mã lỗi DK10KA nếu xuất hiện.

Đánh giá

Nếu mã lỗi chuyển từ:

DK11KB → DK11KA

=> Cảm biến bàn đạp ga bị hỏng và cần thay thế.

Nếu vẫn giữ nguyên:

DK11KB

=> Tiếp tục kiểm tra dây điện hoặc bộ điều khiển.

3. Chập dây điện trong hệ thống dây dẫn (Wiring Harness)

Quy trình kiểm tra

  1. Tắt khóa điện.
  2. Đợi đèn hệ thống tắt.
  3. Ngắt pin.
  4. Rút giắc:
  • P09
  • C01
  1. Đo điện trở.

Vị trí đo

Giữa:

  • C01 (Female) chân (6)
  • C01 (Female) chân (29)

Giá trị tiêu chuẩn

≥ 1 MΩ

Đánh giá

Nếu điện trở:

≤ 1 Ω

=> Dây điện đã bị chập mạch.

Cần:

  • Kiểm tra toàn bộ bó dây.
  • Kiểm tra điểm cọ sát.
  • Kiểm tra vị trí bó dây dưới sàn cabin.
  • Sửa chữa hoặc thay dây điện bị hỏng.

4. Hỏng Master Controller

Nếu:

  • Nguồn 5V bình thường.
  • Cảm biến bàn đạp ga bình thường.
  • Dây điện không chập.

Theo tài liệu Komatsu:

Master Controller bị hỏng.

Đây là lỗi bên trong bộ điều khiển và không có quy trình sửa chữa nội bộ, cần thay thế bộ điều khiển.

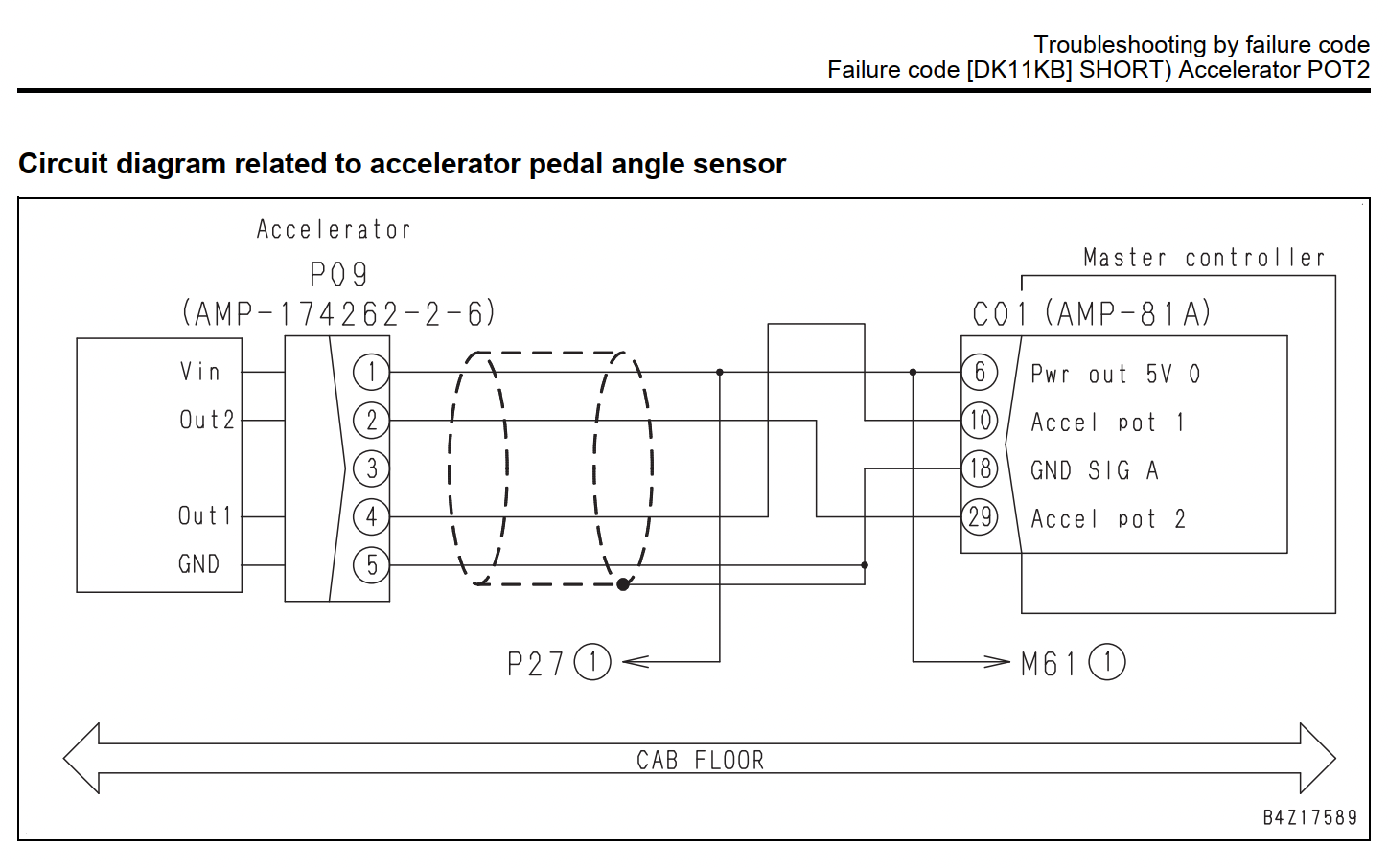

Sơ đồ mạch liên quan

Theo sơ đồ trong tài liệu:

Accelerator Pedal Sensor (P09)

Kết nối tới Master Controller (C01) qua các chân:

  • P09-1 → C01-6 (Nguồn 5V)
  • P09-2
  • P09-4 → C01-10 (Accelerator POT1)
  • P09-5 → C01-18 (GND)
  • C01-29 (Accelerator POT2)

Khi kiểm tra cần đặc biệt chú ý:

  • Giắc P09.
  • Giắc C01.
  • Dây dẫn từ P09 đến C01.
  • Các điểm nối trong khu vực sàn cabin.

Lưu ý khi sửa lỗi L03 DK11KB

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chỉ cắm/ngắt giắc sau khi hệ thống đã mất nguồn hoàn toàn.
  • Chèn bánh xe khi kiểm tra bàn đạp ga.
  • Đo đúng điện áp nguồn 5V trước khi kết luận hỏng cảm biến.
  • Không thay Master Controller khi chưa loại trừ hoàn toàn lỗi dây điện và cảm biến.

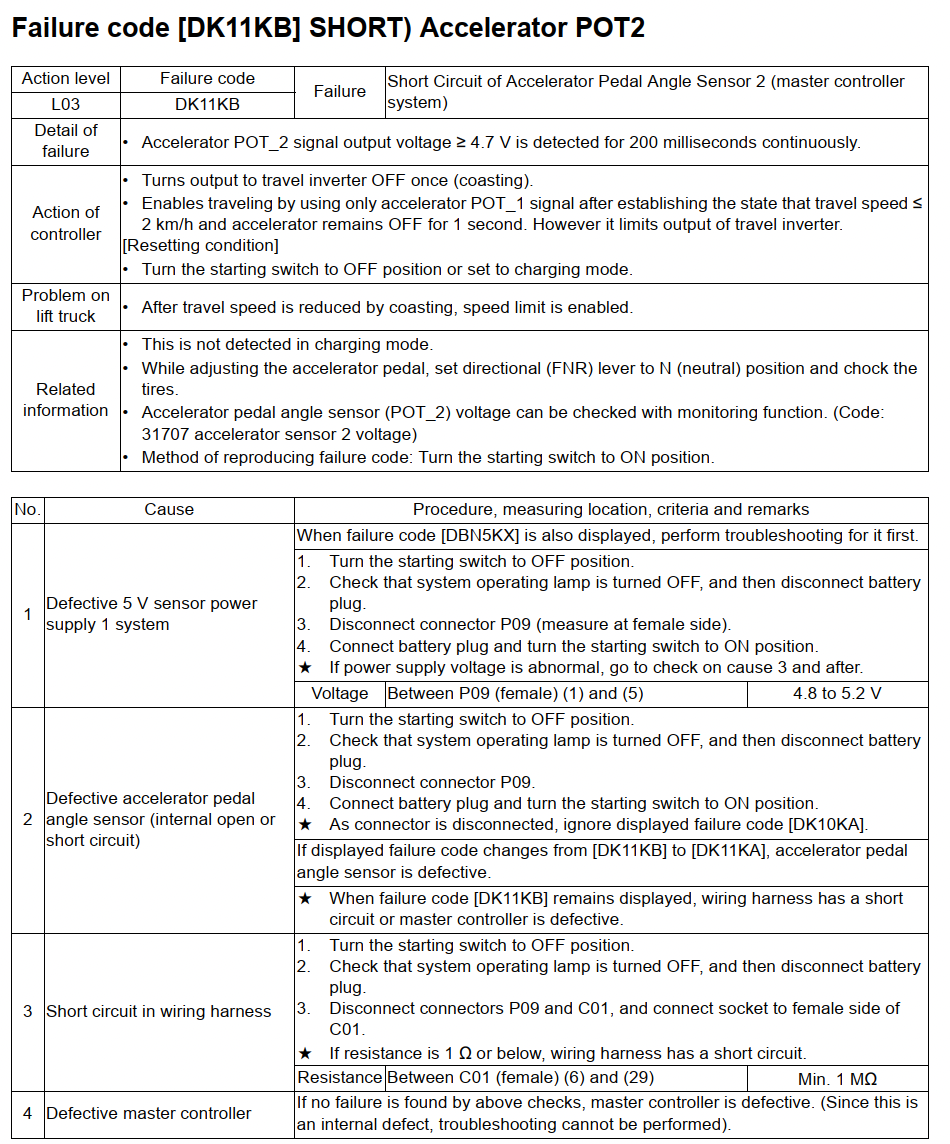

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 DK11KB của hãng Komatsu



Kết luận

Lỗi L03 DK11KB (SHORT) Accelerator POT2 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi báo ngắn mạch tín hiệu cảm biến góc bàn đạp ga số 2. Theo tài liệu kỹ thuật của Komatsu, việc kiểm tra cần thực hiện theo đúng trình tự:

  1. Kiểm tra nguồn cấp cảm biến 5V (4.8–5.2V).
  2. Kiểm tra cảm biến bàn đạp ga bằng cách ngắt giắc P09 và theo dõi sự thay đổi của mã lỗi.
  3. Kiểm tra chập mạch dây điện giữa P09 và C01.
  4. Nếu tất cả đều đạt tiêu chuẩn thì kết luận Master Controller bị hỏng và cần thay thế.

Thực hiện đúng quy trình trên sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
