Hướng dẫn sửa lỗi L01 DK30MA – Malfunction of Steering Angle Sensor trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DK30MA – Malfunction of Steering Angle Sensor trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Mã L01 DK30MA – Malfunction of Steering Angle Sensor là lỗi liên quan đến cảm biến góc lái (Steering Angle Sensor) trong hệ thống biến tần bơm lái (Pump Inverter System) trên xe nâng điện Komatsu.

Lỗi này xuất hiện khi bộ điều khiển phát hiện tín hiệu điện áp của cảm biến góc lái nằm ngoài giới hạn cho phép trong một khoảng thời gian nhất định. Khi đó hệ thống trợ lực lái điện (EPACS) sẽ ngừng hoạt động nhằm bảo vệ thiết bị.

Bài viết dưới đây hướng dẫn cách kiểm tra và xử lý chỉ theo tài liệu kỹ thuật Komatsu dành cho các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Thông tin mã lỗi L01 DK30MA

Mã lỗi: L01 DK30MA

Tên lỗi đầy đủ: Malfunction of Steering Angle Sensor (Pump Inverter System)

Ý nghĩa lỗi:

Hệ thống phát hiện điện áp của cảm biến góc lái:

  • nhỏ hơn 0.25 V
  • hoặc lớn hơn hoặc bằng 4.75 V

liên tục trong 200 ms.

Hiện tượng khi xuất hiện lỗi L01 DK30MA

Khi lỗi xảy ra, bộ điều khiển sẽ thực hiện:

  • Điều khiển vô lăng liên động với cần tiến/lùi (F/R).
  • Dừng điều khiển EPACS (Electric Power Assisted Steering).
  • Muốn xóa lỗi cần tắt khóa điện về vị trí OFF.

Biểu hiện trên xe

Theo tài liệu Komatsu:

  • Vô lăng không thể hoạt động bình thường nếu cần tiến/lùi không ở vị trí F hoặc R.
  • Núm điều khiển (Knob) bị lệch.
  • Trong một số vị trí của vô lăng, lỗi có thể không xuất hiện.
  • Có thể tái hiện lỗi bằng cách quay vô lăng chậm.

Nguyên nhân gây lỗi L01 DK30MA

Theo tài liệu kỹ thuật, lỗi có thể xuất phát từ 5 nguyên nhân sau:

1. Điện áp cấp cho cảm biến góc lái không đúng

Nguồn cấp 15V tới cảm biến bị thiếu hoặc sai điện áp.

2. Đứt dây hoặc tiếp xúc kém trên dây dẫn

Bao gồm:

  • Đứt dây điện
  • Chân giắc lỏng
  • Tiếp xúc kém tại đầu nối

3. Chập mạch trong dây điện

Các dây tín hiệu hoặc dây nguồn bị chập với nhau.

4. Hỏng cảm biến góc lái

Cảm biến Steering Angle Sensor bị hỏng bên trong.

Theo tài liệu, đây là lỗi nội bộ nên không thể sửa chữa, chỉ thay thế.

5. Hỏng Pump Inverter

Nếu toàn bộ các bước kiểm tra đều đạt yêu cầu thì nguyên nhân còn lại là:

Pump Inverter bị hỏng bên trong.

Quy trình kiểm tra và sửa lỗi L01 DK30MA

Bước 1. Kiểm tra nguồn cấp cảm biến góc lái

Thực hiện theo trình tự:

  1. Tắt khóa điện.
  2. Đợi đèn hệ thống tắt hoàn toàn.
  3. Rút giắc pin.
  4. Chờ ít nhất 10 phút.
  5. Rút giắc P04 của cảm biến góc lái.
  6. Bật khóa điện ON.

Đo điện áp:

Giữa chân P04 (female) số (1) và (2)

Giá trị tiêu chuẩn:

Khoảng 15 V

Nếu điện áp không đạt:

  • kiểm tra nguồn cấp
  • dây nguồn
  • Pump Inverter

Bước 2. Kiểm tra đứt dây dẫn

Tiếp tục:

  • Tắt khóa điện.
  • Rút pin.
  • Chờ trên 10 phút.
  • Tháo giắc HC04 và P04.

Đo điện trở các đường dây:

Vị trí đoGiá trị tiêu chuẩn
HC04 (2) ↔ P04 (1)≤ 1 Ω
HC04 (8) ↔ P04 (5)≤ 1 Ω
HC04 (20) ↔ P04 (2)≤ 1 Ω
HC04 (20) ↔ P04 (6)≤ 1 Ω

Nếu điện trở lớn hơn tiêu chuẩn:

  • sửa chữa dây dẫn
  • thay dây
  • vệ sinh đầu nối
  • siết lại chân giắc

Bước 3. Kiểm tra chập dây

Tiếp tục đo điện trở giữa:

  • HC04 (2) ↔ HC04 (20)
  • HC04 (8) ↔ HC04 (2)
  • HC04 (8) ↔ HC04 (20)

Giá trị tiêu chuẩn:

Tối thiểu 1 MΩ

Nếu nhỏ hơn:

=> Dây điện bị chập.

Cần:

  • tìm điểm chập
  • sửa dây
  • thay đoạn dây hỏng

Bước 4. Kiểm tra cảm biến góc lái

Nếu:

  • nguồn cấp đúng
  • dây dẫn tốt
  • không đứt
  • không chập

thì kết luận:

Steering Angle Sensor bị hỏng.

Theo tài liệu Komatsu:

Đây là lỗi bên trong cảm biến nên không có quy trình sửa chữa, cần thay cảm biến mới.

Bước 5. Kiểm tra Pump Inverter

Nếu:

  • cảm biến tốt
  • dây dẫn tốt
  • nguồn cấp đạt

nhưng lỗi vẫn còn thì:

Pump Inverter bị lỗi bên trong.

Theo tài liệu Komatsu:

Pump Inverter là lỗi nội bộ nên thay thế cụm inverter.

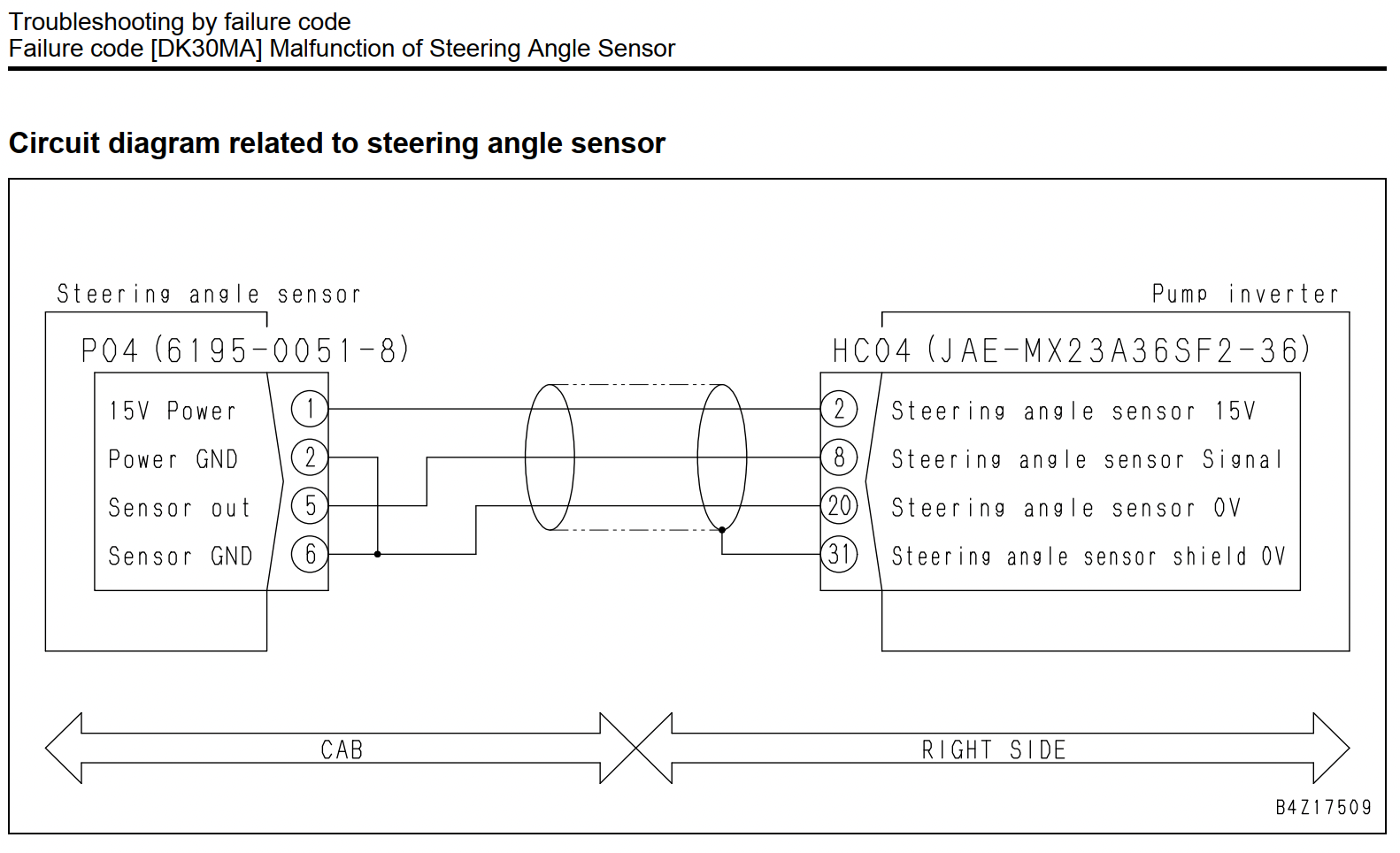

Sơ đồ kết nối cảm biến góc lái

Theo sơ đồ điện trong tài liệu:

Giắc P04 (Steering Angle Sensor)

  • Chân 1: Nguồn 15V
  • Chân 2: Power GND
  • Chân 5: Sensor Output
  • Chân 6: Sensor GND

Kết nối tới Pump Inverter qua giắc HC04:

  • HC04 chân 2: Steering Angle Sensor 15V
  • HC04 chân 8: Steering Angle Sensor Signal
  • HC04 chân 20: Steering Angle Sensor 0V
  • HC04 chân 31: Steering Angle Sensor Shield 0V

Đây là các vị trí cần kiểm tra khi xử lý lỗi DK30MA.

Lưu ý khi sửa lỗi L01 DK30MA

Trong quá trình kiểm tra:

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chờ tối thiểu 10 phút sau khi ngắt pin trước khi đo kiểm.
  • Không cấp nguồn trực tiếp vào cảm biến.
  • Chỉ thay Pump Inverter sau khi đã loại trừ hoàn toàn các nguyên nhân về nguồn cấp, dây dẫn và cảm biến.

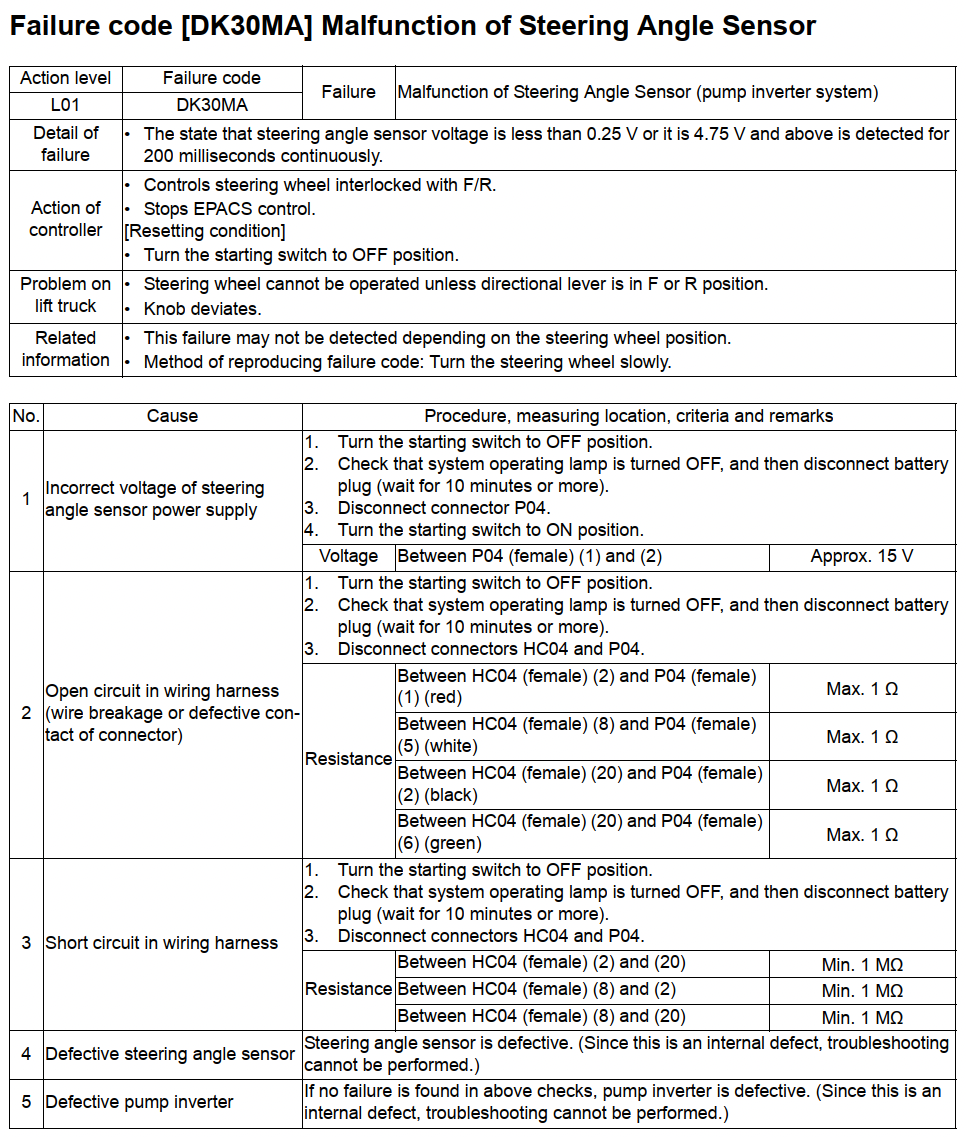

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L01 DK30MA



Kết luận

Lỗi L01 DK30MA – Malfunction of Steering Angle Sensor trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1chủ yếu liên quan đến cảm biến góc lái, nguồn cấp 15V, hệ thống dây dẫn hoặc Pump Inverter. Theo đúng quy trình của Komatsu, kỹ thuật viên cần kiểm tra lần lượt nguồn cấp → dây dẫn → chập mạch → cảm biến góc lái → Pump Inverter để xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và đảm bảo hệ thống lái điện hoạt động ổn định sau khi sửa chữa.
