Hướng Dẫn Sửa Lỗi L03 DW9MKA Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – Hở Mạch Van Điện Khóa Nâng (Lift Lock Solenoid)

Hướng dẫn sửa lỗi L03 DW9MKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu (model FE25/FE25H-1 và FE30-1)

Lỗi L03 DW9MKA là gì?

Lỗi L03 DW9MKA (DISC) Lift Lock Solenoid xuất hiện trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) khi hệ thống điều khiển phát hiện mạch van điện khóa nâng (Lift Lock Solenoid) bị hở mạch (Open Circuit).

Đây là lỗi thuộc Master Controller System, ảnh hưởng trực tiếp đến hệ thống khóa nâng của xe.

Ý nghĩa lỗi L03 DW9MKA

  • Mã lỗi: L03 DW9MKA
  • Tên lỗi đầy đủ: Open Circuit of Lift Lock Solenoid (Master Controller System)
  • Hệ thống: Lift Lock Solenoid
  • Mức cảnh báo: L03

Hộp điều khiển sẽ phát hiện lỗi khi:

Dòng điện đầu ra của van điện khóa nâng ≤100 mA liên tục trong 500 ms trong khi van Lift Lock Solenoid đang được kích hoạt.

Hiện tượng khi xe báo lỗi L03 DW9MKA

Khi xuất hiện lỗi này, xe sẽ có hiện tượng:

  • Không thể hạ càng nâng.
  • Hệ thống chỉ hiển thị cảnh báo.
  • Xe vẫn có thể hoạt động ở một số chức năng khác.

Theo tài liệu Komatsu:

  • Lỗi không được phát hiện khi xe ở chế độ sạc.
  • Có thể tái hiện lỗi khi:
    • Bật khóa điện ON.
    • Người vận hành ngồi trên ghế.

Điều kiện xóa lỗi

Sau khi sửa chữa:

  • Tắt khóa điện (OFF), hoặc
  • Chuyển xe sang chế độ sạc (Charging Mode).

Hệ thống sẽ thực hiện reset điều kiện báo lỗi.

Nguyên nhân gây lỗi L03 DW9MKA

Theo đúng tài liệu kỹ thuật Komatsu, lỗi này chỉ có 03 nguyên nhân.

1. Van điện khóa nâng (Lift Lock Solenoid) bị hỏng

Đây là nguyên nhân thường gặp nhất.

Van điện bị:

  • Đứt cuộn dây
  • Cháy cuộn coil
  • Cuộn coil sai giá trị điện trở

Cách kiểm tra

Bước 1

Tắt khóa điện (OFF).

Bước 2

Đảm bảo đèn vận hành đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Rút giắc V25.

Bước 5

Đo điện trở phía giắc đực (Male).

Tiêu chuẩn:

Điện trở giữa chân (1) và (2):

32 Ω đến 40 Ω

Kết luận

  • Nếu ngoài khoảng 32–40 Ω ⇒ thay Lift Lock Solenoid.
  • Nếu đúng tiêu chuẩn ⇒ tiếp tục kiểm tra dây điện.

2. Hở dây điện hoặc tiếp xúc giắc kém

Nếu van điện bình thường thì kiểm tra toàn bộ dây dẫn.

Các khả năng:

  • Đứt dây
  • Gãy dây trong bó dây
  • Oxy hóa chân giắc
  • Tiếp xúc kém

Cách kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đợi đèn hệ thống tắt.

Bước 3

Ngắt pin.

Bước 4

Tháo:

  • Giắc V25
  • Giắc C02

Sau đó đo thông mạch.

Giá trị tiêu chuẩn

Giữa

V25 (Male) chân (1)

↓

C02 (Female) chân (102)

≤1 Ω

Tiếp theo:

V25 (Female) chân (2)

↓

C02 (Female) chân (115)

≤1 Ω

Kết luận

Nếu điện trở lớn hơn tiêu chuẩn:

  • Đứt dây
  • Tiếp xúc kém
  • Hỏng giắc nối

Cần sửa chữa hoặc thay thế dây điện.

3. Hỏng Master Controller

Nếu:

  • Van Lift Lock Solenoid đạt tiêu chuẩn
  • Dây điện đạt tiêu chuẩn
  • Giắc nối tốt

thì nguyên nhân còn lại là:

Master Controller bị hỏng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể thực hiện chẩn đoán sâu bằng quy trình thông thường. Cần thay thế hoặc sửa chữa bộ điều khiển chuyên dụng.

Sơ đồ mạch liên quan

Hệ thống Lift Lock Solenoid gồm các thành phần:

  • Master Controller
  • Giắc C02
  • Giắc V25
  • Lift Lock Solenoid
  • Diode D01

Đường điều khiển:

Master Controller → C02 → V25 → Lift Lock Solenoid

Thông số cuộn coil:

36.1 Ω

Quy trình xử lý lỗi L03 DW9MKA

Thực hiện theo đúng thứ tự sau:

  1. Tắt khóa điện.
  2. Ngắt pin.
  3. Đo điện trở Lift Lock Solenoid.
  4. Giá trị phải đạt 32–40 Ω.
  5. Nếu đạt chuẩn, kiểm tra thông mạch dây điện.
  6. Điện trở dây phải ≤1 Ω.
  7. Kiểm tra giắc V25 và C02.
  8. Nếu tất cả đều đạt tiêu chuẩn thì kiểm tra hoặc thay Master Controller.
  9. Bật khóa điện kiểm tra lại sau khi sửa chữa.

Lưu ý khi sửa chữa

  • Luôn ngắt nguồn pin trước khi tháo giắc.
  • Không đo điện trở khi hệ thống còn cấp điện.
  • Kiểm tra kỹ các chân giắc V25 và C02 trước khi kết luận hỏng hộp điều khiển.
  • Chỉ thay Master Controller sau khi đã loại trừ hoàn toàn lỗi van điện và dây dẫn.

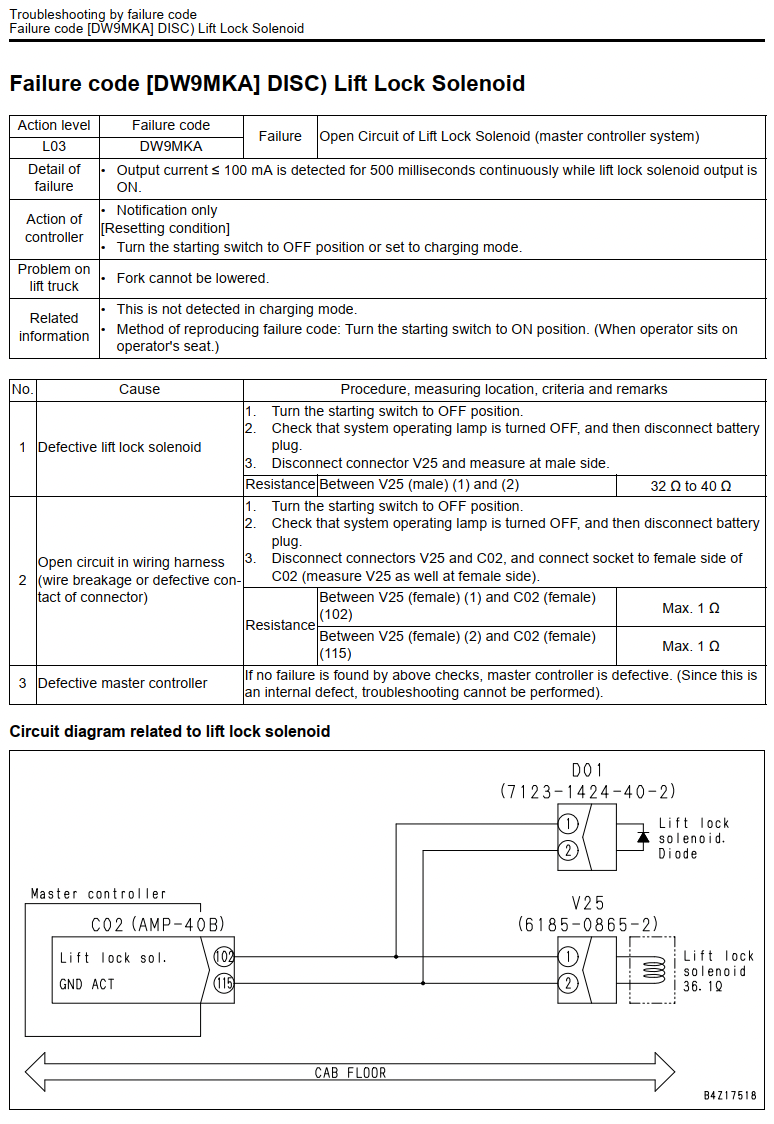

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DW9MKA


Kết luận

Lỗi L03 DW9MKA (DISC) Lift Lock Solenoid trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch van điện khóa nâng, khiến xe không thể hạ càng nâng. Theo tài liệu kỹ thuật Komatsu, quy trình kiểm tra cần thực hiện lần lượt từ điện trở cuộn coil (32–40 Ω), kiểm tra thông mạch dây dẫn (≤1 Ω) đến Master Controller. Việc chẩn đoán đúng trình tự sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết. Nội dung hướng dẫn trên được biên soạn dựa theo đúng tài liệu kỹ thuật mà bạn đã cung cấp.
