Hướng Dẫn Sửa Lỗi L03 DW9MKB Xe Nâng Điện Komatsu FE25-1, FE25H-1, FE30-1 – Lift Lock Solenoid Chạm Mass (Ground Fault)

Hướng dẫn sửa lỗi L03 DW9MKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 Và FE30-1

Lỗi L03 DW9MKB là gì?

Mã lỗi L03 DW9MKB trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi:

Ground Fault of Lift Lock Solenoid (Master Controller System)

Đây là lỗi chạm mass (SHORT) của cuộn điện khóa nâng (Lift Lock Solenoid) do bộ điều khiển chính (Master Controller) phát hiện.

Theo tài liệu kỹ thuật của Komatsu, lỗi sẽ được kích hoạt khi:

  • Dòng điện đầu ra của cuộn Lift Lock Solenoid ≥ 1,4 A.
  • Hoặc hệ thống phát hiện quá dòng liên tục trong 100 mili giây khi cuộn Lift Lock Solenoid đang được cấp điện.

Hiện tượng khi xuất hiện lỗi L03 DW9MKB

Khi xe xuất hiện lỗi L03 DW9MKB, xe sẽ có các biểu hiện sau:

  • Hiển thị mã lỗi L03 DW9MKB trên màn hình.
  • Chỉ phát thông báo lỗi (Notification only).
  • Không thể hạ càng nâng (Fork cannot be lowered).

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

  • Tắt khóa điện (OFF).
  • Hoặc đưa xe sang chế độ sạc (Charging Mode).

Lưu ý:

  • Trong chế độ sạc, lỗi này không được phát hiện.

Nguyên nhân gây lỗi L03 DW9MKB

Theo tài liệu kỹ thuật Komatsu, lỗi có thể do một trong các nguyên nhân sau:

  1. Lift Lock Solenoid bị hỏng.
  2. Diode D01 bị hỏng.
  3. Dây điện hoặc giắc nối bị chạm mass hoặc chập mạch.
  4. Master Controller bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 DW9MKB

1. Kiểm tra Lift Lock Solenoid

Thực hiện theo đúng quy trình:

Bước 1

  • Tắt khóa điện (OFF).

Bước 2

  • Đảm bảo đèn báo hoạt động của hệ thống đã tắt.
  • Ngắt giắc pin.

Bước 3

  • Tháo giắc V25.
  • Đo điện trở phía đầu giắc đực (Male Side).

Giá trị tiêu chuẩn

Đo giữa:

  • V25 chân (1)
  • V25 chân (2)

Điện trở tiêu chuẩn:

32 Ω đến 40 Ω

Kết luận

  • Nếu điện trở ngoài khoảng 32–40 Ω, Lift Lock Solenoid bị hỏng và cần thay thế.

2. Kiểm tra Diode D01

Thực hiện như sau:

Bước 1

  • Tắt khóa điện.

Bước 2

  • Chờ hệ thống tắt hoàn toàn.
  • Ngắt nguồn pin.

Bước 3

  • Tháo giắc D01.
  • Đo bằng chế độ Diode Test của đồng hồ vạn năng.

Giá trị tiêu chuẩn

Đo giữa:

Chiều 1

  • D01 chân (1) (+)
  • D01 chân (2) (-)

Kết quả:

Không thông mạch

Chiều ngược lại

  • D01 chân (2) (+)
  • D01 chân (1) (-)

Kết quả:

Thông mạch

Kết luận

Nếu kết quả không đúng như trên thì Diode D01 bị hỏng và cần thay mới.

3. Kiểm tra dây điện và giắc nối

Nếu Solenoid và Diode đều bình thường:

Thực hiện:

  • Tắt khóa điện.
  • Chờ hệ thống tắt hoàn toàn.
  • Ngắt nguồn pin.
  • Tháo giắc D01.
  • Tháo giắc C02.
  • Cắm đầu đo vào phía giắc cái của C02.

Giá trị tiêu chuẩn

Đo giữa:

  • C02 (Female)
  • Chân 102
  • Chân 115

Điện trở tiêu chuẩn:

32 Ω đến 40 Ω

Nếu giá trị không đạt:

  • Kiểm tra toàn bộ dây dẫn.
  • Kiểm tra các điểm chạm mass.
  • Kiểm tra giắc nối.
  • Sửa chữa hoặc thay thế dây điện nếu phát hiện hư hỏng.

4. Kiểm tra Master Controller

Nếu:

  • Lift Lock Solenoid đạt tiêu chuẩn.
  • Diode D01 đạt tiêu chuẩn.
  • Dây điện và giắc nối bình thường.

Nhưng lỗi L03 DW9MKB vẫn xuất hiện thì theo tài liệu kỹ thuật:

Master Controller bị hỏng.

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa, cần thay thế Master Controller mới.

Sơ đồ mạch liên quan

Theo sơ đồ kỹ thuật Komatsu:

Hệ thống Lift Lock Solenoid gồm:

  • Master Controller
  • Giắc C02
  • Diode D01
  • Giắc V25
  • Lift Lock Solenoid

Thông số cuộn Lift Lock Solenoid:

36,1 Ω (giá trị danh định)

Lưu ý khi sửa lỗi L03 DW9MKB

Trong quá trình kiểm tra cần thực hiện đúng quy trình:

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Chờ đèn báo hệ thống tắt hoàn toàn.
  • Ngắt nguồn pin trước khi đo điện trở.
  • Chỉ đo điện trở khi hệ thống không còn cấp điện.
  • Sử dụng đồng hồ vạn năng đúng chức năng (Ohm và Diode Test).

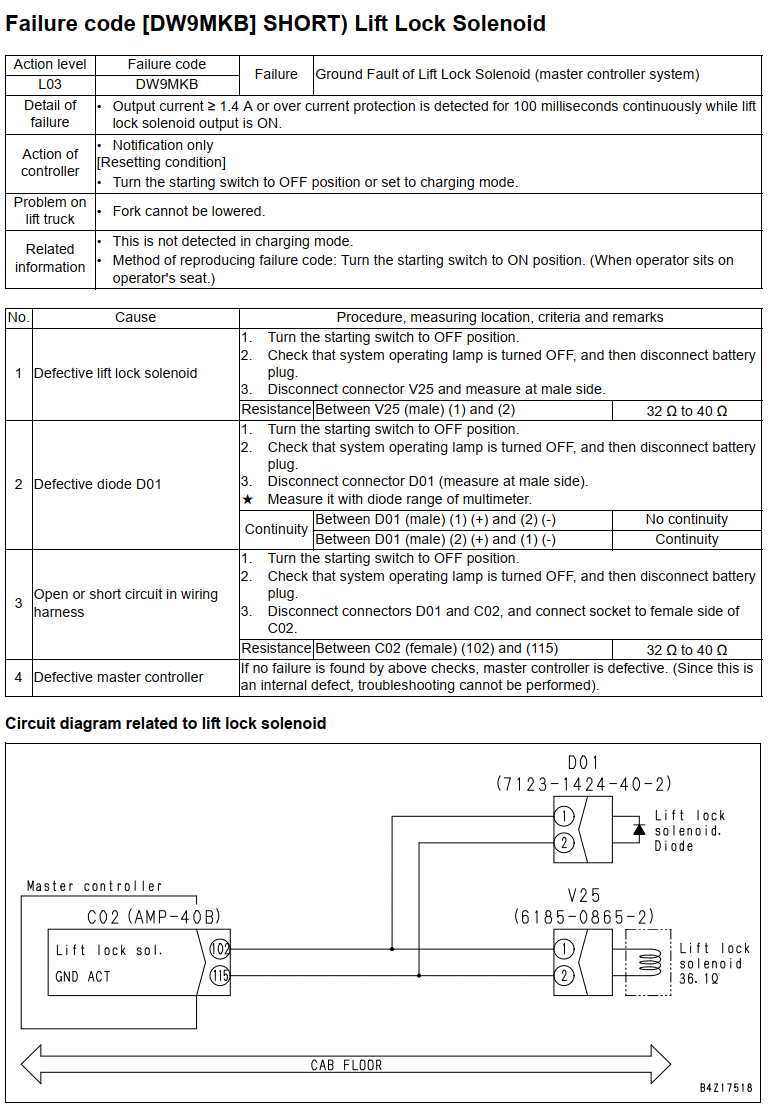

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DW9MKB


Kết luận

Lỗi L03 DW9MKB – Ground Fault of Lift Lock Solenoid (SHORT) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến Lift Lock Solenoid, Diode D01, dây dẫn hoặc Master Controller. Theo tài liệu kỹ thuật của Komatsu, quy trình kiểm tra cần thực hiện lần lượt từ Solenoid → Diode D01 → Dây điện → Master Controller để xác định chính xác nguyên nhân và xử lý đúng kỹ thuật, giúp xe hoạt động ổn định và đảm bảo an toàn.
