Hướng Dẫn Sửa Lỗi L03 DW9MKY (SHORT_P) Lift Lock Solenoid Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L03 DW9MKY (SHORT_P) Lift Lock Solenoid trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DW9MKY là gì?

L03 DW9MKY (SHORT_P) Lift Lock Solenoid là mã lỗi báo ngắn mạch (Short Circuit) mạch điều khiển van điện từ khóa nâng (Lift Lock Solenoid) trong hệ thống Master Controller trên xe nâng điện Komatsu.

Mã lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, bộ điều khiển sẽ phát hiện lỗi khi điện áp đầu ra của van khóa nâng vượt quá giá trị cho phép trong khi đầu ra điều khiển đang ở trạng thái OFF.

Điều kiện phát sinh lỗi L03 DW9MKY

Lỗi được ghi nhận khi:

  • Điện áp đầu ra ≥ 2.6V
  • Duy trì liên tục trong 100 mili giây
  • Trong khi tín hiệu điều khiển Lift Lock Solenoid Output đang OFF

Điều này cho thấy hệ thống nhận biết có hiện tượng ngắn mạch trên mạch điều khiển van khóa nâng.

Xe nâng sẽ có hiện tượng gì?

Khi lỗi L03 DW9MKY xuất hiện:

  • Master Controller sẽ tắt đầu ra điều khiển Lift Lock Solenoid.
  • Càng nâng vẫn có thể hạ xuống ngay cả khi người vận hành rời khỏi ghế lái.

Đây là hiện tượng ảnh hưởng trực tiếp đến tính năng an toàn của xe nâng.

Ngoài ra, lỗi này cũng có thể được phát hiện khi xe đang ở chế độ sạc pin.

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Có thể reset lỗi bằng cách:

  • Tắt khóa điện (Starting Switch OFF)

hoặc

  • Ngắt CB nguồn AC200V (Breaker Switch OFF)

sau đó khởi động lại xe.

Nguyên nhân gây lỗi L03 DW9MKY

Theo tài liệu kỹ thuật, chỉ có 02 nguyên nhân chính:

1. Chập mạch trong dây điện (Hot Short Circuit in Wiring Harness)

Đây là nguyên nhân được kiểm tra đầu tiên.

Có thể xảy ra do:

  • Dây điện bị chạm nguồn
  • Dây dẫn bị hư hỏng
  • Giắc cắm bị chập
  • Dây bị ép hoặc trầy xước gây rò điện

2. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây điện đều đạt yêu cầu thì nguyên nhân còn lại là:

  • Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể tiếp tục chẩn đoán bên trong Master Controller.

Quy trình kiểm tra và sửa lỗi L03 DW9MKY

Thực hiện đúng theo trình tự sau.

Bước 1: Tắt khóa điện

Đưa công tắc khởi động về vị trí OFF.

Bước 2: Ngắt nguồn pin

Kiểm tra đèn hoạt động của hệ thống đã tắt hoàn toàn.

Sau đó:

  • Rút Battery Plug.

Bước 3: Tháo giắc V25

Ngắt kết nối Connector V25.

Tiến hành đo tại phía giắc đực (Male Side).

Bước 4: Cấp nguồn kiểm tra

  • Cắm lại Battery Plug.
  • Bật khóa điện sang ON.
  • Thực hiện điều kiện kiểm tra khi người vận hành rời khỏi ghế.

Bước 5: Đo điện áp

Đo điện áp:

Giữa chân (1) và chân (2) của giắc V25 (Female).

Tiêu chuẩn:

Điện áp tối đa: 2.5V

Kết quả đánh giá

  • ≤ 2.5V: Mạch dây bình thường.
  • > 2.5V: Kiểm tra lại dây dẫn, giắc cắm hoặc hiện tượng chập nguồn.

Bước 6: Kiểm tra Master Controller

Nếu toàn bộ các bước trên đều đạt yêu cầu nhưng lỗi vẫn còn:

=> Kết luận Master Controller bị hỏng.

Theo tài liệu Komatsu, đây là lỗi nội bộ và cần thay thế bộ điều khiển.

Sơ đồ mạch liên quan

Trong sơ đồ kỹ thuật của Komatsu:

  • Master Controller điều khiển Lift Lock Solenoid.
  • Tín hiệu đi qua Connector V25.
  • Van điện từ Lift Lock Solenoid có điện trở khoảng 36.1Ω.
  • Mạch được bảo vệ bằng diode chống điện áp ngược.

Việc kiểm tra cần thực hiện đúng theo sơ đồ để xác định chính xác vị trí chập mạch.

Lưu ý khi sửa lỗi L03 DW9MKY

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Rút Battery Plug trước khi đo điện.
  • Không đo khi giắc đang cắm nếu không đúng quy trình.
  • Kiểm tra kỹ dây điện và các đầu nối trước khi kết luận hỏng Master Controller.
  • Chỉ thay Master Controller sau khi đã loại trừ hoàn toàn các nguyên nhân về dây dẫn.

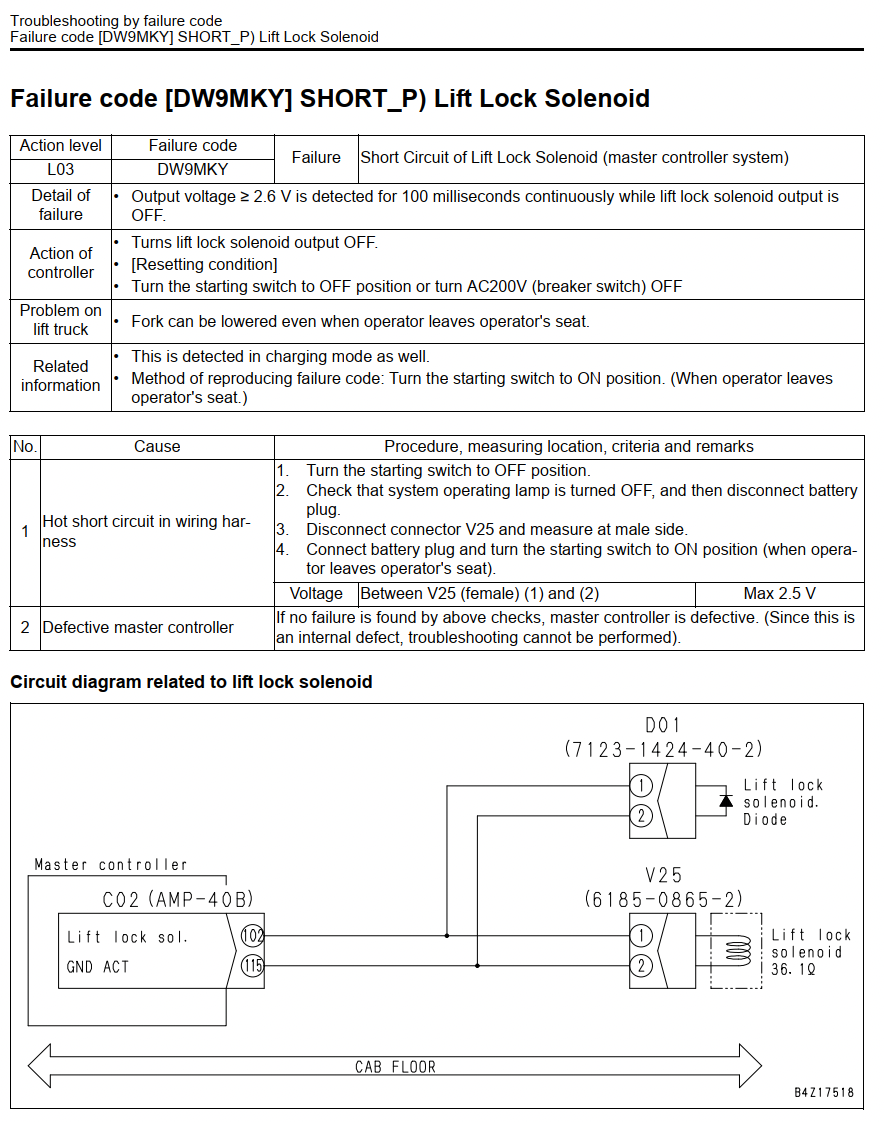

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 DW9MKY


Kết luận

L03 DW9MKY (SHORT_P) Lift Lock Solenoid là lỗi báo ngắn mạch mạch điều khiển van khóa nâng trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.

Theo đúng tài liệu kỹ thuật Komatsu, quy trình xử lý gồm:

  1. Tắt khóa điện và ngắt nguồn pin.
  2. Tháo giắc V25.
  3. Đo điện áp giữa chân (1) và (2) của giắc V25.
  4. Điện áp phải ≤ 2.5V.
  5. Nếu hệ thống dây điện đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì kết luận Master Controller bị hỏng và cần thay thế.

Việc tuân thủ đúng quy trình trên sẽ giúp kỹ thuật viên xác định chính xác nguyên nhân và sửa chữa hiệu quả, đồng thời đảm bảo an toàn cho hệ thống khóa nâng của xe.
